ATOP RHG7628 - Switch Ethernet rackable niveau 3 modulaire, PoE 720 W et MACsec
- Routage niveau 3 : statique, RIP, OSPFv2, BGPv4, VRRP et multicast PIM
- Jusqu'à 28 ports : 3 modules Gigabit (RJ45 PoE, RJ45, SFP ou MACsec) et 4 uplinks SFP 1G ou 10G
- PoE 802.3af/at jusqu'à 24 ports, budget de 720 W
- Rack 1U sans ventilateur, alimentation AC, DC 48 V ou mixte, 2 sorties relais
- Fonctionnement de -40 à 75 °C, EN 50155 et EN 50121-4
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports, 9 à 12 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Modules ATOP RHG7X28-M1 à M5 |
| Ports | 3 slots de modules 4 ou 8 ports (RJ45 PoE, RJ45, SFP, MACsec) et 4 uplinks SFP 1G ou SFP+ 10G |
| Routage | Statique IPv4 et IPv6, RIP v1/v2, OSPFv2, BGPv4, VRRP ; multicast DVMRP, PIM-DM, PIM-SM, PIM-SSM |
| PoE | 802.3af/at, 30 W par port, jusqu'à 24 ports et 720 W |
| Chiffrement | IEEE 802.1AE MACsec AES-128 sur modules M4 et M5 |
| Température de fonctionnement | -40 à 75 °C |
| Uplinks | 4 SFP 1G, 4 SFP+ 10G |
| Alimentation (version) | 1x 110-220 VAC + PoE 2x 48-57 VDC, 2x 110-220 VAC + PoE 2x 48-57 VDC, 2x 48-57 VDC + PoE 2x 48-57 VDC, 1x 110-220 VAC + 1x 48-57 VDC + PoE 2x 48-57 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Tarif professionnel sur devisRéponse sous 24 h ouvrées
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch niveau 3 rackable PoE ATOP RHG7628 associe routage IP, commutation Gigabit et PoE+ dans un châssis 1U 19 pouces. Son cœur de routage porte 4 uplinks SFP 1 Gbit/s ou 10 Gbit/s et 3 emplacements de modules de 4 ou 8 ports : cuivre PoE, cuivre, fibre SFP ou ports chiffrés MACsec.
Il vise les intégrateurs, DSI et exploitants qui doivent segmenter et router le réseau technique d'un campus ou d'un site multi-bâtiments : vidéoprotection, GTB, contrôle d'accès, informatique industrielle. Sans ventilateur, conçu pour -40 à 75 °C, il s'installe en baie de cœur comme en local technique. Il rejoint nos switchs Ethernet industriels de la gamme ATOP.
Points forts du RHG7628
- Routage IPv4 et IPv6 : statique, RIP v1/v2, OSPFv2, BGPv4, redondance de passerelle VRRP
- Multicast niveau 3 : IGMP v1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM
- Capacité jusqu'à 128 Gbit/s et 95,24 Mpps avec les uplinks 10G
- 3 slots de modules, jusqu'à 24 ports Gigabit et 4 uplinks SFP 1G ou SFP+ 10G
- PoE 802.3af/at jusqu'à 30 W par port, 24 ports PoE et 720 W au total
- Modules MACsec IEEE 802.1AE en AES-128, chiffrement matériel sans perte de débit annoncée
- Redondance ERPS (G.8032) avec reprise annoncée en 20 ms à pleine charge, RSTP, MSTP, MRP
- -40 à 75 °C sans ventilateur, EN 50155 et EN 50121-4
Applications en bâtiment et sur site technique
- Campus tertiaire, universitaire ou hospitalier : routage OSPF entre bâtiments sur backbone fibre 10G, VLAN par usage
- Vidéoprotection de grande taille : caméras PoE+ en accès, flux multicast routés en PIM vers les enregistreurs
- Réseau GTB et sûreté segmenté : sous-réseaux séparés pour CVC, éclairage, contrôle d'accès, avec passerelle VRRP redondante
- Datacenter : réseau d'infrastructure routé et supervisé en SNMP, liaisons sensibles chiffrées en MACsec
Intégration et compatibilité
Le RHG7628 se gère par interface web HTTP ou HTTPS, Telnet, SSH ou console série, et propose un manuel dédié à la ligne de commande. Il intègre DHCP serveur, relais et client avec options 66, 67 et 82, utiles pour le provisionnement de terminaux IP.
Côté supervision, il expose SNMP v1/v2c/v3, RMON, sFlow, Syslog, alertes SMTP et registres d'état Modbus TCP lisibles par un superviseur GTB. VLAN, QoS et IGMP snooping isolent les flux BACnet/IP, Modbus TCP, MQTT ou vidéo.
Les uplinks et modules SFP acceptent des modules SFP industriels de 155 Mbit/s à 10 Gbit/s. Pour la distribution PoE en armoire, voyez aussi nos switchs PoE industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1RHG7628CPU1G (RHG7628-CPU-4SFP) | 4 SFP 1G, 1x 110-220 VAC | Une arrivée secteur |
| 1P1RHG7628CPU2G (RHG7628-CPU-4SFP-R) | 4 SFP 1G, 2x 110-220 VAC | Deux circuits secteur |
| 1P1RHG7628CPU3G (RHG7628-CPU-4SFP-DC) | 4 SFP 1G, 2x 48-57 VDC | Site en 48 VDC |
| 1P1RHG7628CPU7G (RHG7628-CPU-4SFP-MR) | 4 SFP 1G, 1x 110-220 VAC + 1x 48-57 VDC | Secteur et batterie 48 VDC |
| 1P1RHG7628CPU4G (RHG7628-CPU-410GSFP) | 4 SFP+ 10G, 1x 110-220 VAC | Une arrivée secteur |
| 1P1RHG7628CPU5G (RHG7628-CPU-410GSFP-R) | 4 SFP+ 10G, 2x 110-220 VAC | Deux circuits secteur |
| 1P1RHG7628CPU6G (RHG7628-CPU-410GSFP-DC) | 4 SFP+ 10G, 2x 48-57 VDC | Site en 48 VDC |
| 1P1RHG7628CPU8G (RHG7628-CPU-410GSFP-MR) | 4 SFP+ 10G, 1x 110-220 VAC + 1x 48-57 VDC | Secteur et batterie 48 VDC |
Caractéristiques techniques
| Format | Switch rackable 1U 19 pouces, kit de montage en rack fourni |
| Emplacements de modules | 3 slots pour modules 8 ports RJ45 PoE, 8 ports RJ45, 8 ports SFP, 4 ports RJ45 MACsec ou 4 ports SFP MACsec |
| Ports uplink | 4 x SFP 1 Gbit/s ou 4 x SFP+ 10/1 Gbit/s selon le cœur |
| Capacité de commutation | 56 Gbit/s et 41,67 Mpps (uplinks 1G) ; 128 Gbit/s et 95,24 Mpps (uplinks 10G) |
| Routage | Statique IPv4 et IPv6, RIP v1/v2, OSPFv2, BGPv4, VRRP |
| Multicast | IGMP v1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM |
| Redondance | ERPS (G.8032), STP, RSTP, MSTP, MRP, U-Ring |
| Synchronisation | NTP, SNTP, IEEE 1588v2 horloge transparente matérielle, OC et BC logiciel |
| Administration | Web HTTPS, SSH, console, SNMP v3, RMON, sFlow, Syslog, SMTP, DHCP, Modbus TCP |
| Sécurité | 802.1X, RADIUS, TACACS+, ACL, MACsec AES-128 sur modules dédiés |
| PoE | IEEE 802.3af/at, 15,4 ou 30 W par port, 240 W par module PoE, jusqu'à 24 ports et 720 W au total |
| Table MAC et VLAN | 16K adresses MAC, 4 096 VLAN, 8 files de priorité, trames jumbo de 9 216 octets |
| Alimentation du cœur | 1 ou 2 x 110-220 VAC (plage 99 à 242 VAC), 2 x 48-57 VDC, ou mixte 1 AC et 1 DC |
| Alimentation PoE | 2 entrées 48-57 VDC sur borniers 5 broches verrouillables (toutes versions) |
| Consommation | Cœur : 64 W en AC, 32,7 W en 48 VDC ; PoE+ à pleine charge : 720 W sous 51 VDC (14,4 A) |
| Sorties relais | 2 sorties, 1 A sous 24 VDC |
| Boîtier | Métal SPCC, IP30, sans ventilateur, protection contre l'inversion de polarité |
| Dimensions (L x H x P) | 440 x 44 x 340 mm hors vis et kit rack |
| Poids | 5 kg sans module (caches de slots montés) |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1, UL/IEC 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| Chocs, chute, vibrations | MIL-STD-810G et MIL-STD-810F |
| Ferroviaire | EN 50155 et EN 50121-4 |
| MTBF | 12,2 ans |
| Garantie constructeur | 5 ans |
| Modules MACsec | M4 : 4 ports RJ45 10/100/1000 ; M5 : 4 ports SFP 100/1000 ; 104,5 x 171,6 x 39,5 mm, 500 g |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 9 à 12 ports, 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Modules ATOP RHG7X28-M1 à M5
- Ports
- 3 slots de modules 4 ou 8 ports (RJ45 PoE, RJ45, SFP, MACsec) et 4 uplinks SFP 1G ou SFP+ 10G
- Routage
- Statique IPv4 et IPv6, RIP v1/v2, OSPFv2, BGPv4, VRRP ; multicast DVMRP, PIM-DM, PIM-SM, PIM-SSM
- PoE
- 802.3af/at, 30 W par port, jusqu'à 24 ports et 720 W
- Chiffrement
- IEEE 802.1AE MACsec AES-128 sur modules M4 et M5
- Température de fonctionnement
- -40 à 75 °C
- Uplinks
- 4 SFP 1G, 4 SFP+ 10G
- Alimentation (version)
- 1x 110-220 VAC + PoE 2x 48-57 VDC, 2x 110-220 VAC + PoE 2x 48-57 VDC, 2x 48-57 VDC + PoE 2x 48-57 VDC, 1x 110-220 VAC + 1x 48-57 VDC + PoE 2x 48-57 VDC
Contenu et accessoires compatibles
Le cœur est livré avec son kit de montage en rack. Compléments référencés par ATOP :

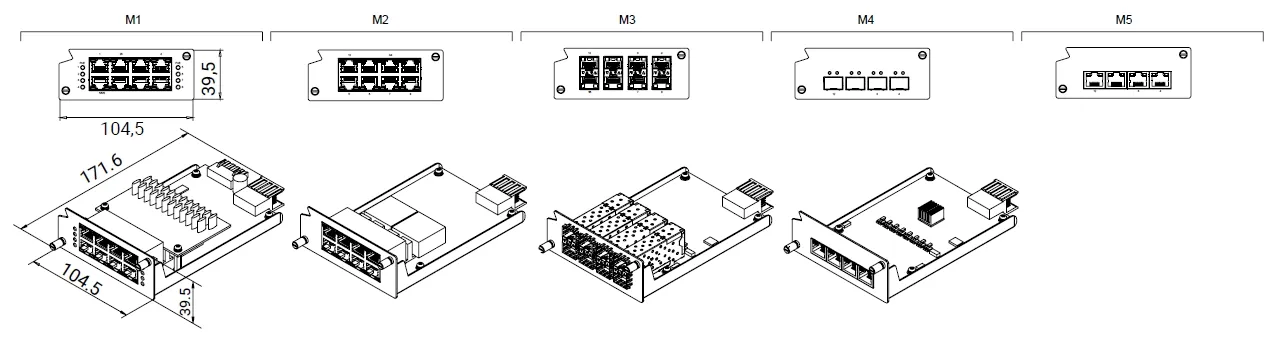

- Modules RHG7X28-M1 (8 RJ45 PoE), M2 (8 RJ45), M3 (8 SFP), M4 (4 RJ45 MACsec) et M5 (4 SFP MACsec)
- Cordon secteur pour les versions AC (référence EU 50801351G)
- Alimentations rail DIN SDR-240-48 (240 W) et SDR-480-48 (480 W) pour les entrées PoE 48 VDC
- Modules SFP 155 Mbit/s, 1,25 Gbit/s et 10 Gbit/s de -40 à 85 °C
Documentation
Fiche technique ATOP RHG7628PDFOuvrir : Fiche technique ATOP RHG7628
Fiche techniquePDF · 952 KoOuvrir : Fiche technique
Guide de démarrage rapidePDFOuvrir : Guide de démarrage rapide
Manuel utilisateurPDFOuvrir : Manuel utilisateur
Questions fréquentes
Quelle différence entre le RHG7628 et le RHG7528 ?
Même châssis et mêmes modules de base ; le RHG7628 ajoute le routage niveau 3 et les modules chiffrés MACsec M4 et M5.
À quoi servent les modules MACsec ?
Les modules M4 (4 RJ45) et M5 (4 SFP) chiffrent les trames en IEEE 802.1AE AES-128, de façon matérielle, sans perte de débit annoncée.
Le switch est-il livré avec des ports ?
Non : la référence est le cœur avec ses 4 uplinks SFP. Les modules RHG7X28 de 4 ou 8 ports se commandent séparément.
Quelle puissance PoE est disponible ?
Jusqu'à 24 ports PoE : 30 W par port, 240 W par module M1, 720 W au total via deux entrées 48-57 VDC.
Peut-on le superviser depuis une GTB ou un outil réseau ?
Oui : SNMP v3, Syslog, alertes SMTP et registres Modbus TCP, plus deux sorties relais pour les défauts.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le RHG7628
Indiquez la version de cœur, les modules et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut valider avec vous le plan d'adressage, le budget PoE et le choix des modules SFP.
