ORing IGPS-9842GTP - Switch PoE Gigabit industriel manageable 14 ports
- 8 ports RJ45 Gigabit PoE IEEE 802.3at jusqu'à 30 W, 4 ports RJ45 Gigabit et 2 ports SFP 100/1000
- Budget PoE 240 W en 50 à 57 VDC, 120 W en 24 VDC pour la version 24V
- Anneau O-Ring en moins de 30 ms, Open-Ring, O-Chain, MSTP, IEEE 1588v2
- Conforme EN 50155, boîtier métallique IP30 rail DIN, -40 à +75 °C
- Gestion web, CLI, SNMP v3, Modbus TCP, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire) |
| Autonomie | Sans objet (alimenté) |
| Variante | IGPS-9842GTP : 50 à 57 VDC, 240 W PoE ; IGPS-9842GTP-24V : 12 à 57 VDC, 60 à 120 W PoE |
| Ports | 8 x RJ45 10/100/1000BASE-T(X) PoE (PSE), 4 x RJ45 10/100/1000BASE-T(X), 2 x SFP 100/1000BASE-X |
| Budget PoE | 240 W de 50 à 57 VDC ; 60 W de 12 à 24 VDC et 120 W de 24 à 57 VDC (version 24V) ; 30 W max par port |
| Température de fonctionnement | -40 à +75 °C |
| Connecteur | RJ45, cage SFP, bornier 6 points, console RS-232 sur RJ45 |
| Garantie | 5 ans |
| Alimentation (version) | 50 à 57 VDC, 12 à 57 VDC (24 VDC) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch PoE Gigabit 14 ports ORing IGPS-9842GTP associe huit ports RJ45 qui alimentent les équipements en PoE+ (Power over Ethernet), quatre ports RJ45 Gigabit classiques et deux ports SFP pour la fibre. Dans une seule armoire, il alimente les caméras et les points d'accès Wi-Fi, raccorde les équipements alimentés localement et rejoint l'anneau fibre du site.
Ce switch manageable vise les intégrateurs de sûreté, les installateurs GTB et les exploitants de sites étendus. Également destiné au matériel roulant, il est conforme EN 50155 et fonctionne de -40 à +75 °C. Il complète la gamme de switchs PoE industriels ORing.
Points forts du IGPS-9842GTP
- 8 ports RJ45 10/100/1000BASE-T(X) PSE IEEE 802.3at, jusqu'à 30 W par port
- 4 ports RJ45 10/100/1000BASE-T(X) sans PoE et 2 ports SFP 100/1000BASE-X
- Budget PoE de 240 W en 50 à 57 VDC ; 60 à 120 W pour la version 24V selon la tension
- Redondance O-Ring en moins de 30 ms jusqu'à 250 switchs, Open-Ring, O-Chain, MSTP, MRP sur demande
- Synchronisation IEEE 1588v2, IPv6, Modbus TCP, alertes SMTP
- Chien de garde matériel, buzzer d'alarme et protection contre les boucles (loop guard)
- Relais de défaut 1 A sous 24 VDC, double entrée d'alimentation
- Boîtier métallique IP30, 1 270 g, -40 à +75 °C, MTBF de 311 532 h, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection d'un entrepôt ou d'une plateforme logistique : huit caméras PoE+, l'enregistreur sur un port cuivre, l'anneau fibre vers le PC sécurité.
- Bâtiment tertiaire ou établissement scolaire : bornes Wi-Fi et téléphonie IP d'un étage, avec un port cuivre vers la baie de brassage voisine.
- Site industriel : réseau de supervision et caméras regroupés près de machines qui génèrent des perturbations électromagnétiques.
- Transport et infrastructures : gare, dépôt ou tunnel, grâce à la conformité EN 50155 et à la plage -40 à +75 °C.
- Établissement de santé : interphones, contrôle d'accès et Wi-Fi d'une aile, avec planification du PoE la nuit.
Intégration et compatibilité
L'IGPS-9842GTP s'administre par navigateur web, Telnet, console RS-232 ou avec le logiciel Open-Vision d'ORing, qui affiche la topologie et l'état de tous les switchs. SNMP v1/v2c/v3, RMON et LLDP permettent l'intégration dans un outil de supervision réseau, et les événements sont envoyés par trap SNMP ou par e-mail.
Le protocole Modbus TCP rend l'état du switch lisible par une GTB ou un automate. Les flux BACnet/IP, KNXnet/IP, MQTT ou vidéo traversent le switch sans conversion, isolés par VLAN 802.1Q et priorisés par QoS 802.1p, DiffServ ou QoS applicative. La limitation de bande passante par adresse IP réserve le débit aux caméras et à l'enregistreur.
La sécurité repose sur HTTPS, SSH, SNMP v3, 802.1X, RADIUS, TACACS+, listes d'accès et liaison IP/MAC. Les deux ports SFP acceptent des modules 100 Mbit/s ou 1 Gbit/s, disponibles parmi nos modules SFP et convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGPS-9842GTP | Entrée 50 à 57 VDC, budget PoE 240 W | Armoire dotée d'une alimentation réglée entre 50 et 57 VDC, huit ports PoE+ chargés |
| IGPS-9842GTP-24V | Entrée 12 à 57 VDC, budget PoE 60 W (12 à 24 VDC) ou 120 W (24 à 57 VDC) | Armoire de terrain en 24 VDC, charge PoE modérée |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports PoE | 8 x RJ45 10/100/1000BASE-T(X), PSE IEEE 802.3at, 30 W max par port |
| Ports cuivre | 4 x RJ45 10/100/1000BASE-T(X) |
| Ports fibre | 2 x SFP 100/1000BASE-X |
| Budget PoE | 240 W (IGPS-9842GTP) ; 60 W de 12 à 24 VDC, 120 W de 24 à 57 VDC (IGPS-9842GTP-24V) |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1w, 802.1s, 802.1X, 802.1AB, 802.3at |
| Table MAC | 8 192 adresses |
| Commutation | Store-and-forward, latence 7 µs, bande passante 28 Gbit/s |
| Trames jumbo | Jusqu'à 9,6 Ko |
| Redondance | O-Ring (moins de 30 ms), Open-Ring, O-Chain, MSTP/RSTP/STP, MRP sur demande |
| Port console | RS-232 sur RJ45, 115 200 bit/s, compatible module de sauvegarde |
| Relais d'alarme | 1 A sous 24 VDC |
| Alimentation | Double entrée DC sur bornier 6 points : 50 à 57 VDC ou 12 à 57 VDC (version 24V) |
| Consommation typique | 13,2 W hors charge PoE |
| Boîtier | Métal IP30, rail DIN ou mural |
| Dimensions (L x P x H) | 74,3 x 109,2 x 153,6 mm |
| Poids | 1 270 g |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | FCC Part 15, EN 55022 classe A, EN 50155 (EN 50121-3-2, EN 50121-4), EN 61000-4-x |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| MTBF | 311 532 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire)
- Autonomie
- Sans objet (alimenté)
- Variante
- IGPS-9842GTP : 50 à 57 VDC, 240 W PoE ; IGPS-9842GTP-24V : 12 à 57 VDC, 60 à 120 W PoE
- Ports
- 8 x RJ45 10/100/1000BASE-T(X) PoE (PSE), 4 x RJ45 10/100/1000BASE-T(X), 2 x SFP 100/1000BASE-X
- Budget PoE
- 240 W de 50 à 57 VDC ; 60 W de 12 à 24 VDC et 120 W de 24 à 57 VDC (version 24V) ; 30 W max par port
- Température de fonctionnement
- -40 à +75 °C
- Connecteur
- RJ45, cage SFP, bornier 6 points, console RS-232 sur RJ45
- Garantie
- 5 ans
- Alimentation (version)
- 50 à 57 VDC, 12 à 57 VDC (24 VDC)
Contenu et accessoires compatibles
Livré avec le kit rail DIN, le kit de fixation murale, un câble console, le CD d'outils ORing et le guide d'installation rapide. Accessoires conseillés : modules SFP 100 Mbit/s ou 1 Gbit/s, module de sauvegarde DBU-01, logiciel Open-Vision et alimentations rail DIN de 45 à 120 W selon la charge PoE.
Documentation
Questions fréquentes
Quelle différence entre l'IGPS-9842GTP et l'IGPS-9084GP ?
Les deux switchs ont huit ports PoE+ Gigabit. L'IGPS-9842GTP ajoute quatre ports RJ45 Gigabit sans PoE et deux ports SFP, soit 14 ports. L'IGPS-9084GP propose quatre ports SFP et aucun port cuivre supplémentaire : il convient mieux lorsque plusieurs liaisons fibre sont nécessaires.
La version 24V offre-t-elle le même budget PoE ?
Non. L'IGPS-9842GTP alimenté entre 50 et 57 VDC délivre 240 W. La version IGPS-9842GTP-24V délivre 120 W entre 24 et 57 VDC et 60 W entre 12 et 24 VDC, toujours avec 30 W au maximum par port. Il faut donc dimensionner le nombre de caméras ou de bornes en conséquence.
À quoi servent les quatre ports Gigabit sans PoE ?
Ils raccordent en cuivre les équipements qui ont leur propre alimentation : enregistreur vidéo, automate, serveur local ou switch voisin. Les ports PoE restent ainsi disponibles pour les caméras, les bornes Wi-Fi et les interphones.
Que signifie la conformité EN 50155 pour un bâtiment ?
EN 50155 est la norme des équipements électroniques embarqués ferroviaires. Elle impose une bonne tenue aux perturbations électromagnétiques et aux vibrations. En bâtiment, c'est un gage de robustesse pour les locaux techniques proches de moteurs, de variateurs ou d'installations électriques puissantes.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGPS-9842GTP
Précisez la version d'alimentation, le nombre de switchs et les équipements PoE prévus : nous répondons sous 24 h ouvrées avec des tarifs selon vos quantités. Nos techniciens vous conseillent sur le budget PoE, les modules SFP et la topologie en anneau.
Produits similaires
Voir toute la catégorie
ORing IGPS-1080 - Switch PoE industriel Gigabit non manageable 8 ports
- Aucune (filaire)
- Ethernet
- 6 à 8 ports
Red Lion N-Tron NT24K-10FX - Switch industriel manageable 10 ports, 2 fibres
- Aucune (filaire)
- Ethernet
- Fibre optique
Moxa IMC-P21GA-G2 - Convertisseur fibre Gigabit avec port PoE+ 36 W
- Aucune (filaire)
- Ethernet
- Fibre optique
Milesight MS-S - Switch PoE non administrable 4 à 24 ports, option SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IDS-312L / IDS-322 - Serveur de ports série RS-232/422/485 Ethernet
- Aucune (filaire)
- Ethernet
- RS-485
ORing IGPS-1082GP - Switch PoE industriel Gigabit 8 ports et 2 SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

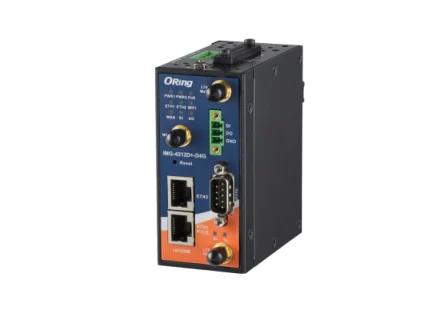

ORing IMG-4312 - Passerelle cellulaire 4G industrielle Wi-Fi et port série
