ATOP EHG7300 - Switch PoE industriel non manageable Gigabit 5 à 7 ports
- 5 ports RJ45 10/100/1000 Mbit/s, avec 0, 1 ou 2 emplacements SFP
- Jusqu'à 4 ports PoE IEEE 802.3af/at de 30 W, 130 W max avec PoE
- Double entrée redondante 12 à 52 VDC, sortie relais d'alarme
- Boîtier IP30 rail DIN, fonctionnement de -40 à 70 °C
- UL Classe I Division 2, ATEX zone 2, EN 50155, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Gigabit, Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 5 x RJ45 10/100/1000 Mbit/s |
| Ports SFP | 0, 1 ou 2 selon version (100/1000 Mbit/s) |
| Température de fonctionnement | -40 à 70 °C |
| Ports | 5 RJ45, 5 RJ45 + 1 SFP, 5 RJ45 + 2 SFP |
| PoE | Sans PoE, 4 PoE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

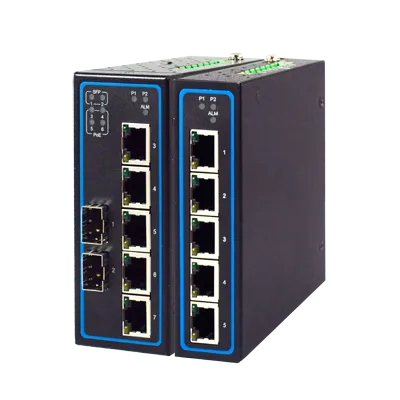

Le switch PoE industriel Gigabit ATOP EHG7300 réunit trois modèles compacts non manageables : EHG7305 (5 ports RJ45), EHG7306 (5 RJ45 et 1 SFP) et EHG7307 (5 RJ45 et 2 SFP). Chaque modèle existe sans PoE ou avec 4 ports PoE de 30 W, pour alimenter et raccorder caméras, points d'accès ou passerelles avec un seul câble.
Il s'adresse aux intégrateurs GTB, installateurs de sûreté et services techniques qui ont besoin d'un îlot réseau Gigabit fiable en armoire, sans paramétrage. Ses certifications (Classe I Division 2, ATEX zone 2, EN 50155) et sa plage de -40 à 70 °C le destinent aux locaux techniques exigeants. Il complète l'offre de switchs PoE industriels de la gamme ATOP.
Points forts du EHG7300
- 5 ports RJ45 10/100/1000 Mbit/s, auto MDI/MDI-X, commutation Store-and-Forward

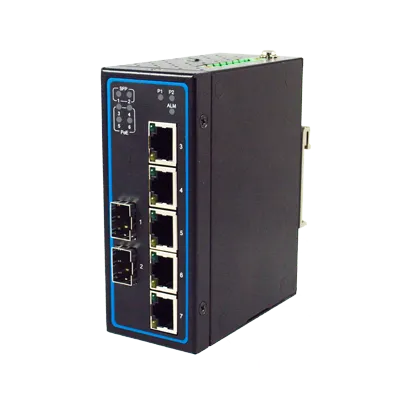

- 1 port SFP 100/1000 Mbit/s (EHG7306) ou 2 ports SFP (EHG7307) pour les liaisons fibre
- Jusqu'à 4 ports PoE IEEE 802.3af/at, 30 W par port, 130 W max en consommation totale
- Double entrée DC redondante de 12 à 52 V, protection contre l'inversion de polarité
- Sortie relais 24 V / 0,5 A pour signaler une défaillance d'alimentation
- Trames jumbo de 10 Ko, Ethernet économe en énergie IEEE 802.3az
- Priorisation 802.1p des trames critiques comme PROFINET
- Fonctionnement de -40 à 70 °C, altitude certifiée 4 000 m, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection d'un parking ou d'un entrepôt : alimentation PoE de quatre caméras IP et remontée vers l'enregistreur par fibre SFP
- Armoire GTB de bâtiment tertiaire : raccordement de l'automate, de la passerelle BACnet et de l'écran de supervision en Gigabit
- Réseau LoRaWAN de campus ou d'hôpital : alimentation PoE d'une passerelle LoRaWAN en toiture via un câble unique
- Site industriel ou zone ATEX 2 : îlot réseau de cellule avec priorité donnée aux trames PROFINET
- Infrastructure de transport ou équipement en voie : version certifiée EN 50155 et EN 50121-4
Intégration et compatibilité
Non manageable, l'EHG7300 transmet sans traitement tous les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, MQTT, SNMP, OPC UA, flux vidéo RTSP. Il lit le marquage 802.1p et fait passer en premier les trames prioritaires, ce qui préserve les échanges temps réel quand le trafic vidéo augmente. Les trames LLDP sont transmises de bout en bout, ce qui laisse les outils de cartographie voir les équipements raccordés.
Il se place en périphérie d'un réseau administré, derrière un switch manageable ou un routeur. Les ports SFP acceptent les modules ATOP 100 Mbit/s ou 1 Gbit/s, multimode ou monomode, pour relier deux locaux techniques éloignés. Sans adresse IP ni interface web, il ne demande aucune configuration : l'alarme d'alimentation remonte par le contact relais câblé sur une entrée TOR.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG73050001G (EHG7305) | 5 ports RJ45 Gigabit, boîtier 32 mm | Petit îlot cuivre en armoire étroite |
| 1P1EHG73060001G (EHG7306-1SFP) | 5 RJ45 Gigabit et 1 SFP 100/1000 Mbit/s | Îlot avec remontée fibre vers le local réseau |
| 1P1EHG73070001G (EHG7307-2SFP) | 5 RJ45 Gigabit et 2 SFP | Chaînage fibre entre deux armoires |
| 1P1EHG73050002G (EHG7305-4PoE) | 5 RJ45 Gigabit dont 4 PoE 802.3af/at | Alimentation de caméras ou points d'accès |
| 1P1EHG73060002G (EHG7306-4PoE-1SFP) | 4 ports PoE et 1 SFP 100/1000 Mbit/s | PoE et liaison fibre unique vers le cœur |
| 1P1EHG73070002G (EHG7307-4PoE-2SFP) | 4 ports PoE et 2 SFP | PoE et double liaison fibre |
Caractéristiques techniques
| Ports cuivre | 5 x RJ45 10/100/1000BASE-T(X), auto MDI/MDI-X |
| Ports fibre | EHG7306 : 1 x SFP 100/1000 Mbit/s ; EHG7307 : SFP1 1000 Mbit/s, SFP2 100/1000 Mbit/s |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.3x, 802.3af/at, 802.3az |
| Commutation | Store-and-Forward, table MAC 8K, tampon 1 Mbit |
| Trames jumbo | 10 Ko |
| PoE | Jusqu'à 4 ports 802.3af/at, 30 W par port ; 802.3af dès 43 VDC, 802.3at dès 51 VDC en entrée |
| Alimentation | 12 à 52 VDC, double entrée redondante sur bornier |
| Consommation système | 6 à 7,2 W selon version (0,5 à 0,6 A sous 12 V) |
| Consommation avec PoE | 130 W max (2,6 A sous 51 V) |
| Sortie relais | 24 V / 0,5 A |
| Voyants | PWR1, PWR2, Alarme, Act/Link RJ45, Link SFP, PoE |
| Boîtier | IP30 selon EN 60529, acier SECC ou aluminium selon version |
| Dimensions (L x H x P) | 32 x 90 x 110 mm (EHG7305) ; 45,3 x 89,6 x 110 mm (autres versions) |
| Poids | 350 à 420 g selon version |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité | UL 61010-1, IEC 61010-1, IEC 61010-2-201, UL Classe I Division 2, ATEX zone 2 |
| CEM | EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4, FCC Part 15 classe A |
| Ferroviaire | EN 50155, EN 50121-1, EN 50121-3-2, EN 50121-4 |
| Chocs, chute, vibrations | MIL-STD-810G |
| Altitude | Certifié 4 000 m |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre
- Certifications
- Atex, EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 5 x RJ45 10/100/1000 Mbit/s
- Ports SFP
- 0, 1 ou 2 selon version (100/1000 Mbit/s)
- Température de fonctionnement
- -40 à 70 °C
- Ports
- 5 RJ45, 5 RJ45 + 1 SFP, 5 RJ45 + 2 SFP
- PoE
- Sans PoE, 4 PoE
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale aluminium WMK-315 (EHG7305) ou WMK-454 (versions PoE, EHG7306 et EHG7307)
- Alimentation rail DIN SDR-75-24 (24 VDC, 75 W) pour les versions sans PoE
- Alimentation rail DIN SDR-240-48 (48 VDC, 240 W) pour les versions PoE, à choisir parmi nos alimentations rail DIN
- Modules SFP industriels 155 Mbit/s et 1,25 Gbit/s, multimode ou monomode, -40 à 85 °C, DDMI
Documentation
Questions fréquentes
Le PoE fonctionne-t-il avec une alimentation 24 VDC ?
Non. Le switch démarre dès 12 VDC, mais la fourniture PoE exige une tension d'entrée plus élevée : 43 VDC minimum pour le 802.3af et 51 VDC minimum pour le 802.3at (30 W par port). Pour les versions 4 PoE, prévoyez une alimentation rail DIN 48 VDC réglée autour de 51 à 52 V.
Quelle différence entre EHG7305, EHG7306 et EHG7307 ?
Les trois partagent 5 ports RJ45 Gigabit. L'EHG7305 n'a pas de port fibre, l'EHG7306 ajoute un emplacement SFP 100/1000 Mbit/s et l'EHG7307 deux emplacements SFP. Chaque modèle existe sans PoE ou avec 4 ports PoE.
Peut-on l'installer dans une zone à risque ou à bord d'un train ?
La série est certifiée UL Classe I Division 2 et ATEX zone 2, ainsi qu'EN 50155 et EN 50121-4 pour le ferroviaire. L'installation doit respecter les conditions de la notice et des certificats.
Comment surveiller une perte d'alimentation sans switch manageable ?
Le bornier comporte une sortie relais (24 V, 0,5 A) qui signale la défaillance d'une entrée d'alimentation. Raccordée à une entrée TOR d'un automate ou d'un module d'E/S, elle remonte l'alarme vers la GTB.
Quels modules SFP utiliser ?
ATOP propose des modules SFP industriels (-40 à 85 °C, DDMI) en 100 Mbit/s et 1 Gbit/s, multimode de 550 m à 2 km ou monomode de 10 à 40 km. Le choix dépend du débit du port SFP, du type de fibre et de la distance.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EHG7300
Indiquez le modèle, l'option PoE et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut aussi valider avec vous l'alimentation PoE, les modules SFP et le kit de montage.
