Réf. IGPS-9822DGP+ORing IGPS-9822DGP+ - Switch PoE industriel manageable 12 ports uplinks 10G
- 8 ports RJ45 Gigabit PoE IEEE 802.3af/at jusqu’à 30 W, budget total 240 W
- 2 ports SFP 100M/1G/2,5G et 2 ports SFP+ 1G/10G pour les liaisons montantes
- Anneau O-Ring en moins de 30 ms, O-Chain, MSTP, IEEE 1588v2
- Double entrée 50 à 57 VDC, relais d’alarme, boîtier IP30 rail DIN ou mural
- -40 à +75 °C en Gigabit, -20 à +60 °C en 2,5G/10G, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Ports | 8 x RJ45 10/100/1000BASE-T(X) PoE (PSE), 2 x SFP 100M/1G/2,5G, 2 x SFP+ 1G/10G |
| Budget PoE | 240 W, 30 W max par port |
| Température de fonctionnement | -40 à +75 °C en Gigabit, -20 à +60 °C avec modules 2,5G ou 10G |
| Connecteur | RJ45, SFP, SFP+, bornier 6 points, console RS-232 sur RJ45 |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE 10G ORing IGPS-9822DGP+ alimente huit équipements en PoE+ (Power over Ethernet) sur ses ports RJ45 Gigabit et dispose de quatre liaisons montantes rapides : deux ports SFP jusqu'à 2,5 Gbit/s et deux ports SFP+ jusqu'à 10 Gbit/s. Il répond aux réseaux où les caméras haute définition et le Wi-Fi récent saturent les liens Gigabit classiques.
Les intégrateurs de vidéoprotection, les équipes réseau de campus et les exploitants de sites industriels l'installent en armoire de terrain sur rail DIN. Il forme un anneau redondant 10G avec d'autres switchs et remonte les flux vers le cœur de réseau sans goulet d'étranglement. Il appartient aux switchs PoE industriels ORing présentés par SmartBuildings.
Points forts du IGPS-9822DGP+
- 8 ports RJ45 10/100/1000BASE-T(X) PSE IEEE 802.3af/at, 30 W par port, budget total 240 W
- 2 ports SFP 100M/1G/2,5G et 2 ports SFP+ 1G/10G
- Bande passante de 66 Gbit/s, 49,1 millions de paquets par seconde, latence 7 µs
- Table MAC de 32K adresses, mémoire tampon de 32 Mbit, trames jumbo de 10 Ko
- Redondance O-Ring en moins de 30 ms, O-Chain, MSTP/RSTP/STP, MRP sur demande
- Synchronisation IEEE 1588v2, serveur et client NTP, Modbus TCP
- Double entrée 50 à 57 VDC, relais de défaut 1 A sous 24 VDC, protection contre l'inversion de polarité
- Boîtier métallique IP30, 1 078 g, MTBF de 497 728 h, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection urbaine ou de grand parking : caméras 4K en PoE+ et anneau 10G vers le centre de supervision.
- Campus universitaire ou hospitalier : points d'accès Wi-Fi 6 en PoE+ avec liaison 10G vers le cœur de réseau du bâtiment.
- Plateforme logistique : caméras de quai, bornes Wi-Fi des terminaux de préparation et liens fibre longue distance entre cellules.
- Site industriel : agrégation des flux de vision, de supervision et de GTB sur un même anneau redondant à haut débit.
- Datacenter ou local technique : alimentation des caméras et des contrôles d'accès d'une salle, raccordés au réseau d'exploitation en 10G.
Intégration et compatibilité
L'IGPS-9822DGP+ se gère par interface web, Telnet, console RS-232, SNMP v1/v2c/v3 ou avec le logiciel Open-Vision d'ORing. Les alarmes partent par trap SNMP, Syslog ou e-mail (SMTP), ce qui facilite son intégration dans une supervision réseau ou une supervision technique de bâtiment. UPnP et LLDP simplifient la découverte des équipements.
Modbus TCP permet à une GTB ou à un automate de lire l'état du switch. Le trafic BACnet/IP, KNXnet/IP, MQTT ou vidéo est segmenté par VLAN 802.1Q et priorisé par QoS 802.1p, DiffServ ou QoS applicative ; la limitation de débit par adresse IP protège les flux critiques. Le PoE se pilote port par port avec un calendrier de mise sous tension.
La sécurité s'appuie sur HTTPS, SSH, SSL, SNMP v3, 802.1X, RADIUS, TACACS+, IP Source Guard, liaison IP/MAC et prévention DoS/DDoS. Les cages acceptent des modules 1G, 2,5G et 10G, à sélectionner parmi nos modules SFP et convertisseurs fibre.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports PoE | 8 x RJ45 10/100/1000BASE-T(X), PSE IEEE 802.3af/at, 30 W max par port |
| Ports fibre | 2 x SFP 100M/1G/2,5GBASE-X, 2 x SFP+ 1G/10GBASE-X |
| Budget PoE | 240 W |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1D, 802.1w, 802.1s, 802.1X, 802.1AB, 802.3af/at |
| Table MAC | 32K adresses |
| Mémoire tampon | 32 Mbit |
| Commutation | Store-and-forward, latence 7 µs, 66 Gbit/s, 49,1 Mpps (paquets de 64 octets) |
| VLAN | 4 096 VLAN, 64 groupes multicast IGMP par VLAN |
| Trames jumbo | Jusqu'à 10 Ko |
| Redondance | O-Ring (moins de 30 ms), O-Chain, STP/RSTP/MSTP, MRP sur demande |
| Port console | RS-232 sur RJ45, 115 200 bit/s |
| Relais d'alarme | 1 A sous 24 VDC |
| Alimentation | Double entrée 50 à 57 VDC sur bornier 6 points |
| Consommation typique | 19 W |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Métal IP30, rail DIN ou mural |
| Dimensions (L x P x H) | 74,3 x 125 x 153,6 mm |
| Poids | 1 078 g |
| Température de fonctionnement | -40 à +75 °C en Gigabit ; -20 à +60 °C avec modules SFP 2,5G ou 10G |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55024, EN 55032), FCC Part 15 B classe A |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 497 728 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Ports
- 8 x RJ45 10/100/1000BASE-T(X) PoE (PSE), 2 x SFP 100M/1G/2,5G, 2 x SFP+ 1G/10G
- Budget PoE
- 240 W, 30 W max par port
- Température de fonctionnement
- -40 à +75 °C en Gigabit, -20 à +60 °C avec modules 2,5G ou 10G
- Connecteur
- RJ45, SFP, SFP+, bornier 6 points, console RS-232 sur RJ45
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec un kit rail DIN, deux pattes de fixation murale, un câble console, le CD d'outils ORing et le guide d'installation rapide. Accessoires conseillés : modules SFP+ 10G et SFP 1G, module de sauvegarde DBU-01, logiciel Open-Vision et alimentation rail DIN réglée entre 50 et 57 VDC, adaptée au budget PoE.
Documentation
Questions fréquentes
Pourquoi choisir des liaisons montantes 10G sur un switch PoE ?
Huit caméras haute résolution ou huit points d'accès Wi-Fi récents peuvent approcher la capacité d'un lien Gigabit. Les deux ports SFP+ 10G évitent la saturation de l'anneau ou de la liaison vers le cœur de réseau, et laissent de la marge pour ajouter des équipements.
La plage de température change-t-elle avec les modules 10G ?
Oui. ORing annonce -40 à +75 °C lorsque tous les ports fonctionnent en Gigabit, et -20 à +60 °C dès que des modules 2,5G ou 10G sont utilisés. Dans une armoire extérieure non tempérée, ce point doit être pris en compte dès la conception.
Quelle différence avec l'IGS-9822DGP+ ?
Les deux switchs partagent la même architecture de ports : huit RJ45 Gigabit, deux SFP 2,5G et deux SFP+ 10G. L'IGPS-9822DGP+ alimente en plus ses huit ports RJ45 en PoE+, avec 240 W au total, et demande une alimentation de 50 à 57 VDC.
Peut-on alimenter l'IGPS-9822DGP+ en 24 VDC ?
Non. La fiche technique prévoit une double entrée de 50 à 57 VDC, tension nécessaire pour fournir le PoE IEEE 802.3at. Il faut donc prévoir une alimentation rail DIN réglée entre 50 et 57 VDC, dimensionnée pour la consommation du switch et le budget PoE réellement utilisé.
Demander un devis pour le IGPS-9822DGP+
Décrivez-nous le nombre de switchs, les équipements PoE et les distances fibre à couvrir : nous répondons sous 24 h ouvrées avec une offre adaptée à vos quantités. Notre équipe vous aide à choisir les modules SFP+ et l'alimentation adaptée.
Produits similaires
Voir toute la catégorie
ATOP EHG7604 - Switch PoE industriel niveau 3 manageable Gigabit 4 ou 8 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IES-3000-LA - Switch Ethernet industriel manageable, uplinks SFP Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IPS-1042FX - Switch PoE industriel non manageable 4 ports et 2 fibres SC
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion N-Tron NT-5008 - Switch industriel manageable 8 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IES-P3073GC - Switch manageable IEC 61850-3 10 ports dont 3 combo Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IGPS-C3082GP - Switch PoE industriel manageable 10 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

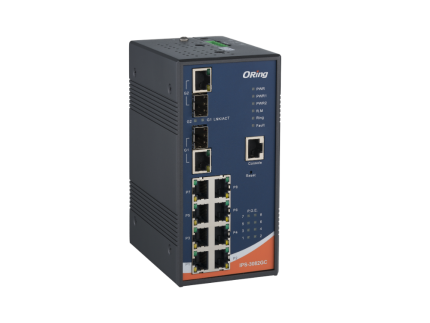

ORing IPS-3082GC - Switch PoE industriel manageable 10 ports, combos Gigabit
