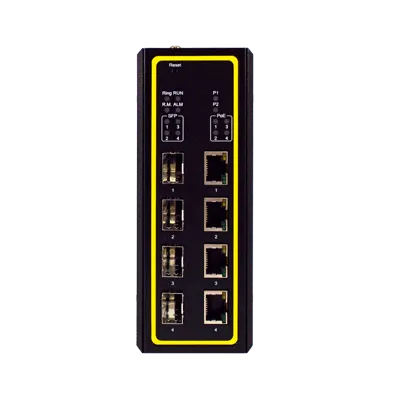

ATOP EHG7604 - Switch PoE industriel niveau 3 manageable Gigabit 4 ou 8 ports
- 4 ou 8 ports Gigabit en RJ45 et/ou SFP 1000BASE-X selon version
- Routage niveau 3 : statique, RIP v1/v2, OSPFv2, BGPv4, redondance VRRP
- Jusqu’à 8 ports PoE IEEE 802.3af/at de 30 W, budget de 240 W
- Anneau ERPS, MRP manager ou client, horloge IEEE 1588v2 matérielle
- Double entrée 9 à 57 VDC, boîtier IP30 rail DIN, -20 à 70 °C, EN 50155
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Administrable, Couche 3, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | Jusqu’à 8 x RJ45 10/100/1000 Mbit/s selon version |
| Ports SFP | 0, 2 ou 4 emplacements 1000BASE-X selon version |
| Routage niveau 3 | Routes statiques IPv4, RIP v1/v2, OSPFv2, BGPv4, VRRP, PIM, DVMRP |
| Température de fonctionnement | -20 à 70 °C |
| Ports | 4 RJ45, 2 RJ45 + 2 SFP, 4 SFP, 8 RJ45, 4 RJ45 + 4 SFP |
| PoE | Sans PoE, 4 PoE, 2 PoE, 8 PoE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch industriel niveau 3 PoE ATOP EHG7604/EHG7608 combine commutation Gigabit, routage IP et alimentation PoE dans un boîtier rail DIN de 54 mm. Il existe en 4 ou 8 ports, en cuivre, en fibre SFP ou mixte, avec jusqu'à 8 ports PoE de 30 W et un budget de 240 W.
Il s'adresse aux intégrateurs et DSI qui segmentent le réseau technique d'un site (GTB, vidéo, contrôle d'accès, comptage) en sous-réseaux distincts et veulent router entre eux sans ajouter de routeur en armoire. Il complète les switchs PoE industriels de la gamme ATOP.
Points forts du EHG7604
- Routage IPv4 statique, RIP v1/v2, OSPFv2 et BGPv4, redondance de passerelle VRRP
- Routage multicast IGMP v1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM
- Jusqu'à 8 ports PoE IEEE 802.3af/at, 30 W par port, budget total de 240 W
- Redondance niveau 2 : ERPS G.8032, RSTP, STP, MSTP, MRP manager ou client, U-Ring
- Serveur, relais et client DHCP avec options 66, 67 et 82
- Horloge transparente IEEE 1588v2 matérielle, registres d'état Modbus/TCP
- Double entrée DC 9 à 57 V, 2 sorties relais 1 A sous 24 VDC
- EN 50155, EN 50121-4, NEMA TS-2, fonctionnement jusqu'à 4 000 m d'altitude
Applications en bâtiment et sur site technique
- Bâtiment tertiaire multi-usages : un VLAN routé par lot technique (CVC, éclairage, vidéo, accès) avec filtrage entre sous-réseaux
- Campus, hôpital ou collectivité : routage OSPF entre bâtiments raccordés en fibre et VRRP pour doubler la passerelle par défaut
- Vidéoprotection : version 8 PoE alimentant les caméras et routage multicast PIM vers l'enregistreur
- Site industriel : îlot de ligne isolé du réseau usine par le routage et les ACL
- Infrastructures de transport : armoires de bord de voie certifiées EN 50155 et NEMA TS-2
Intégration et compatibilité
L'administration se fait par interface web HTTP ou HTTPS, Telnet, SSH ou console RS-232 (connecteur RJ45). Le serveur DHCP intégré, avec options 66 et 67, distribue adresses et fichiers de démarrage aux équipements de terrain ; l'option 82 permet d'attribuer une adresse selon le port de raccordement.
La supervision passe par SNMP v1, v2c et v3 (MIB II, BRIDGE-MIB, RMON), alertes e-mail SMTP, Syslog et LLDP. Des registres d'état Modbus/TCP sont lisibles par un automate ou une passerelle. Sécurité : 802.1X, RADIUS, TACACS+, ACL, listes blanches et noires MAC, DHCP snooping, IP source guard, inspection ARP dynamique.
Les deux sorties relais signalent un défaut d'alimentation ou de lien ; raccordées à un module d'entrées TOR, elles transmettent l'alarme à la GTB indépendamment du réseau.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG76040001G (EHG7604) | 4 ports RJ45 Gigabit | Routage local d'un petit îlot cuivre |
| 1P1EHG76040002G (EHG7604-4PoE) | 4 ports RJ45 Gigabit PoE 802.3af/at | Alimentation de 4 équipements PoE sur un sous-réseau dédié |
| 1P1EHG76040003G (EHG7604-2SFP) | 2 RJ45 Gigabit et 2 SFP 1000BASE-X | Nœud d'anneau fibre routé |
| 1P1EHG76040004G (EHG7604-4SFP) | 4 emplacements SFP 1000BASE-X, sans cuivre | Routeur fibre entre bâtiments |
| 1P1EHG76040005G (EHG7604-2PoE-2SFP) | 2 RJ45 Gigabit PoE et 2 SFP | Anneau fibre et 2 équipements PoE |
| 1P1EHG76080001G (EHG7608) | 8 ports RJ45 Gigabit | Cœur de réseau d'une armoire GTB |
| 1P1EHG76080002G (EHG7608-8PoE) | 8 ports RJ45 Gigabit PoE, budget 240 W | Vidéoprotection routée vers le réseau du site |
| 1P1EHG76080003G (EHG7608-4SFP) | 4 RJ45 Gigabit et 4 SFP 1000BASE-X | Interconnexion de plusieurs anneaux fibre |
| 1P1EHG76080004G (EHG7608-4PoE-4SFP) | 4 RJ45 Gigabit PoE et 4 SFP | PoE de terrain et liaisons fibre routées |
Caractéristiques techniques
| Ports cuivre | Jusqu'à 8 x RJ45 10/100/1000BASE-T(X), auto-négociation |
| Ports fibre | Jusqu'à 4 emplacements SFP 1000BASE-X |
| PoE | Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W |
| Propriétés de commutation | Table MAC 16K, 4 096 VLAN, tampon 1,5 Mo, trames jumbo 9 216 octets |
| Routage niveau 3 | IPv4 statique, RIP v1/v2, OSPFv2, BGPv4 ; multicast DVMRP, PIM-DM, PIM-SM, PIM-SSM ; VRRP |
| Redondance | ERPS G.8032, STP, RSTP, MSTP, MRP manager ou client, anneau ou chaîne compatible, U-Ring |
| Synchronisation | NTP, SNTP, IEEE 1588v2 TC matériel |
| Profils automatisme | Registres d'état Modbus/TCP |
| Tension d'entrée | 9 à 57 VDC sans PoE ; 45 à 57 VDC en 802.3af ; 51 à 57 VDC en 802.3at |
| Consommation | 12,6 W max sans PoE ; 139,5 W max sous 45 VDC (8 x 15,4 W) ; 260 W max sous 51 VDC (8 x 30 W) |
| Raccordement | Bornier 5 points 5,08 mm, double entrée, anti-inversion de polarité |
| Sorties relais | 2 sorties, 1 A sous 24 VDC |
| Boîtier | Aluminium IP30 |

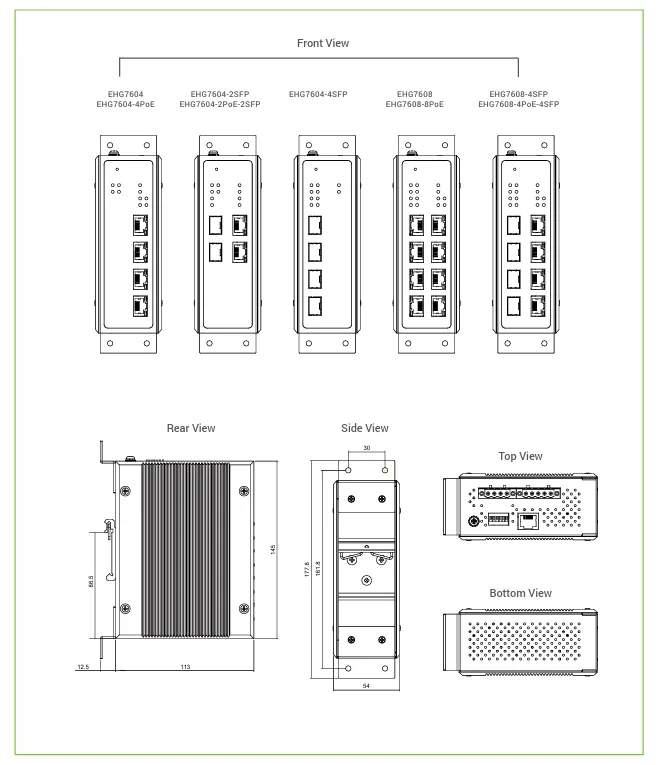

| Dimensions (L x H x P) | 54 x 113 x 145 mm |
| Poids | 800 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -20 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL 60950-1, CSA C22.2 n° 60950-1, CB (IEC/EN 62368-1 et IEC/EN 60950-1) |
| CEM | EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4, FCC Part 15 classe A, immunité niveau 3 |
| Transport | NEMA TS-2, EN 50155 et EN 50121-4 |
| Chocs et vibrations | MIL-STD-810 (chocs, chute, vibrations) |
| Altitude | Jusqu'à 4 000 m |
| MTBF | 16,89 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- Jusqu'à 8 x RJ45 10/100/1000 Mbit/s selon version
- Ports SFP
- 0, 2 ou 4 emplacements 1000BASE-X selon version
- Routage niveau 3
- Routes statiques IPv4, RIP v1/v2, OSPFv2, BGPv4, VRRP, PIM, DVMRP
- Température de fonctionnement
- -20 à 70 °C
- Ports
- 4 RJ45, 2 RJ45 + 2 SFP, 4 SFP, 8 RJ45, 4 RJ45 + 4 SFP
- PoE
- Sans PoE, 4 PoE, 2 PoE, 8 PoE
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale aluminium WMK-450-Black
- Câble console RJ45 vers DB9 femelle croisé, 90 cm
- Alimentation rail DIN SDR-75-24 (24 VDC, 75 W) ou SDR-240-48 (48 VDC, 240 W) pour les versions PoE, parmi nos alimentations rail DIN
- Modules SFP 1,25 Gbit/s DDMI, -40 à 85 °C : multimode 550 m ou 2 km, monomode 10 km ou 40 km
Documentation
Questions fréquentes
Quand choisir un switch niveau 3 plutôt qu'un niveau 2 ?
Dès que le réseau technique est découpé en plusieurs VLAN ou sous-réseaux qui doivent communiquer entre eux (GTB, vidéo, accès, comptage). L'EHG7604/7608 route ce trafic lui-même, avec filtrage par ACL, là où un switch niveau 2 comme l'EHG7504/7508 aurait besoin d'un routeur ou d'un pare-feu séparé.
Quels protocoles de routage sont pris en charge ?
Routes statiques IPv4, RIP v1 et v2, OSPFv2 et BGPv4 en unicast ; IGMP, DVMRP et PIM (DM, SM, SSM) en multicast. VRRP permet de doubler la passerelle par défaut avec un second switch.
Quelle tension d'alimentation pour le PoE ?
Sans PoE, le switch accepte 9 à 57 VDC. Pour le PoE, il faut 45 à 57 VDC en 802.3af et 51 à 57 VDC en 802.3at (30 W par port). Une alimentation rail DIN 48 VDC réglée vers 52 V convient, dimensionnée selon le nombre de ports utilisés.
Peut-il être maître d'un anneau MRP ?
Oui. L'EHG7604/7608 peut tenir le rôle de manager ou de client MRP. Il gère aussi ERPS (ITU-T G.8032), RSTP, MSTP et les anneaux compatibles, ce qui facilite son insertion dans une boucle existante.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le EHG7604
Indiquez le modèle, la combinaison de ports, le besoin PoE et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut aussi valider avec vous l'alimentation, les modules SFP et la topologie en anneau.
Produits similaires

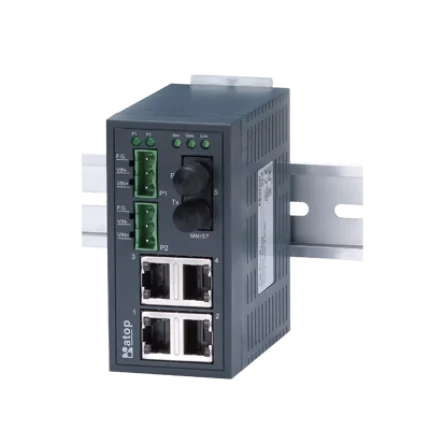

Voir toute la catégorieATOP EH2005 - Switch Ethernet industriel non manageable 5 ports avec fibre
- Aucune (filaire)
- Ethernet
- Fibre optique

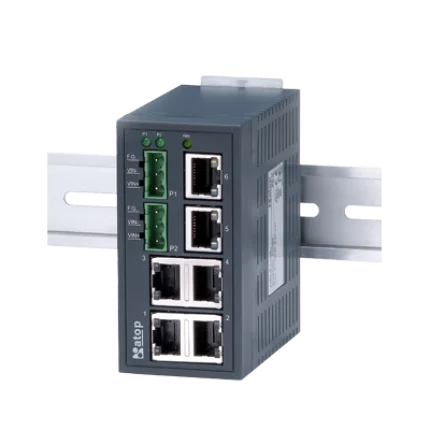

ATOP EH2006 - Switch Ethernet industriel non manageable 6 ports rail DIN
- Aucune (filaire)
- Ethernet
- 6 à 8 ports

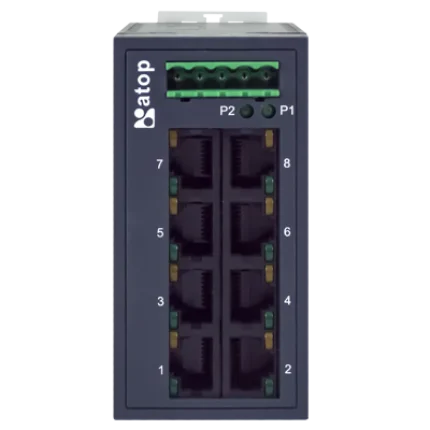

ATOP EH2008 - Switch Ethernet industriel non manageable 8 ports rail DIN
- Aucune (filaire)
- Ethernet
- 6 à 8 ports

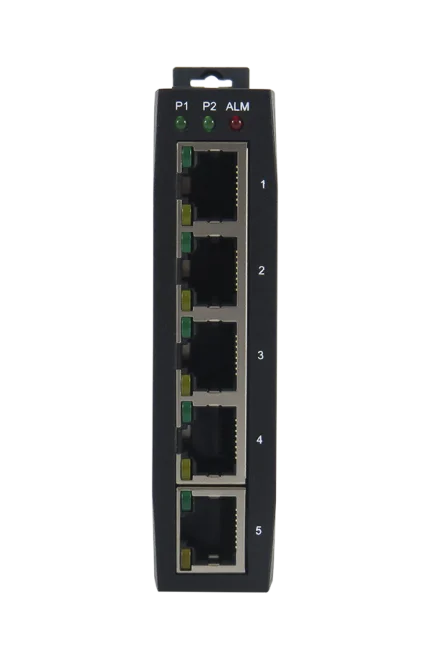

ATOP EH3005 - Switch Ethernet industriel slim non manageable 5 ports
- Aucune (filaire)
- Ethernet
- 3 à 5 ports
Autres produits ATOP
Toute la gamme ATOPATOP EF24S - Convertisseur de média industriel Gigabit vers fibre, LFP
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP SE5202 - Serveur de ports série 2 ports RS-232/422/485, option fibre
- Aucune (filaire)
- Ethernet
- Fibre optique

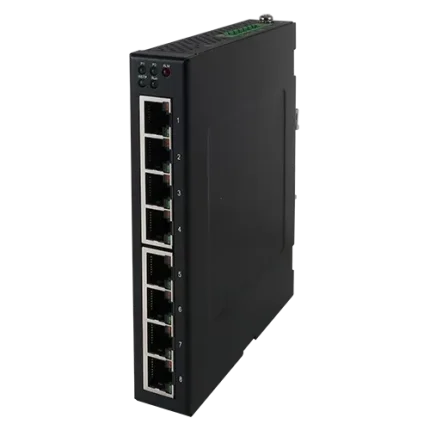

ATOP EH3408 - Switch Ethernet industriel slim semi-manageable 8 ports
