ATOP EHG7500 - Switch PoE industriel manageable Gigabit 4 ou 8 ports
- 4 ou 8 ports Gigabit en RJ45 et/ou SFP 1000BASE-X selon version
- Jusqu’à 8 ports PoE IEEE 802.3af/at de 30 W, budget de 240 W
- Switch manageable niveau 2 : anneau ERPS, RSTP, MRP, VLAN, SNMP v3
- Certifié PROFINET CC-B, horloge transparente IEEE 1588v2 matérielle
- Double entrée 9 à 57 VDC, boîtier IP30 rail DIN, -20 à 70 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, PROFINET, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | Jusqu’à 8 x RJ45 10/100/1000 Mbit/s selon version |
| Ports SFP | 0, 2 ou 4 emplacements 1000BASE-X selon version |
| Redondance | ERPS G.8032, RSTP, STP, MSTP, MRP manager ou client, anneaux compatibles |
| Température de fonctionnement | -20 à 70 °C |
| Ports | 4 RJ45, 2 RJ45 + 2 SFP, 4 SFP, 8 RJ45, 4 RJ45 + 4 SFP |
| PoE | Sans PoE, 4 PoE, 2 PoE, 8 PoE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- PROFINET
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE industriel manageable ATOP EHG7500 regroupe les modèles EHG7504 (4 ports) et EHG7508 (8 ports) en neuf combinaisons : tout cuivre, cuivre et fibre SFP, tout fibre, avec ou sans PoE. Les versions PoE alimentent jusqu'à 8 équipements à 30 W par port, dans la limite d'un budget de 240 W, sur le même câble que les données.
Il s'adresse aux intégrateurs GTB, installateurs de sûreté et services techniques qui veulent un réseau d'armoire administrable et redondant : boucle fibre ERPS, supervision SNMP, VLAN par usage. Compact (54 mm de large), il prend place sur rail DIN à côté des automates et passerelles. Il complète l'offre de switchs PoE industriels de la gamme ATOP.
Points forts du EHG7500
- Jusqu'à 8 ports 10/100/1000BASE-T(X) RJ45 ou emplacements SFP 1000BASE-X (4 SFP maximum)
- Jusqu'à 8 ports PoE IEEE 802.3af/at, 30 W par port, budget total de 240 W
- Redondance réseau : ERPS (ITU-T G.8032), RSTP, STP, MSTP, MRP manager ou client, U-Ring et anneaux compatibles
- PROFINET CC-B v2.33 certifié, fichier GSDML fourni, registres d'état Modbus/TCP
- Horloge transparente IEEE 1588v2 matérielle, précision de l'ordre de la nanoseconde
- Fonctions de sécurité conformes IEC 62443-4-2 : 802.1X, RADIUS, TACACS+, ACL, DHCP snooping
- Double entrée DC 9 à 57 V avec protection d'inversion de polarité, 2 sorties relais 1 A sous 24 VDC
- Supervision du trafic sFlow et VLAN dédié à la voix sur IP (Voice VLAN)
Applications en bâtiment et sur site technique
- Vidéoprotection d'un parking ou d'un entrepôt : version 8 PoE pour alimenter les caméras IP sans prise secteur locale
- Armoire GTB de bâtiment tertiaire : VLAN séparant automates, compteurs et supervision, alarme d'alimentation vers une entrée TOR
- Campus, hôpital ou site universitaire : boucle fibre ERPS entre bâtiments et alimentation PoE d'une passerelle LoRaWAN en toiture
- Industrie et process : îlot PROFINET certifié raccordé aux automates de ligne
- Tunnel, voirie ou équipement ferroviaire : certifications NEMA TS-2 et EN 50155 pour les armoires de bord de voie
Intégration et compatibilité
Administration par interface web HTTP ou HTTPS, SSH, Telnet ou console RS-232. L'adresse IP d'usine est 10.0.50.1 ; des micro-interrupteurs règlent le mode anneau et PROFINET sans logiciel.
Supervision par SNMP v1, v2c et v3 avec traps, RMON, Syslog, LLDP et alertes e-mail SMTP, vers un superviseur réseau ou une GTB équipée d'un client SNMP. Les registres d'état Modbus/TCP sont lisibles par un automate. Côté réseau : VLAN 802.1Q et QinQ, LACP, IGMP snooping, QoS et miroir de port.
Les deux sorties relais, câblées sur une entrée TOR, remontent une perte d'alimentation ou de lien vers la GTB même si le réseau est coupé.

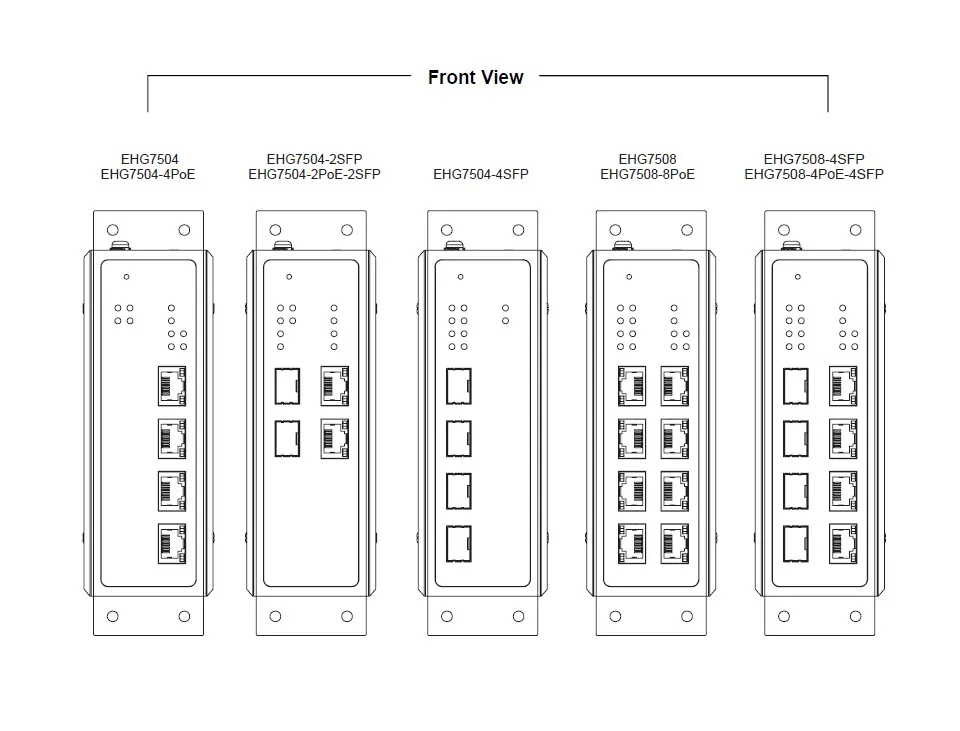

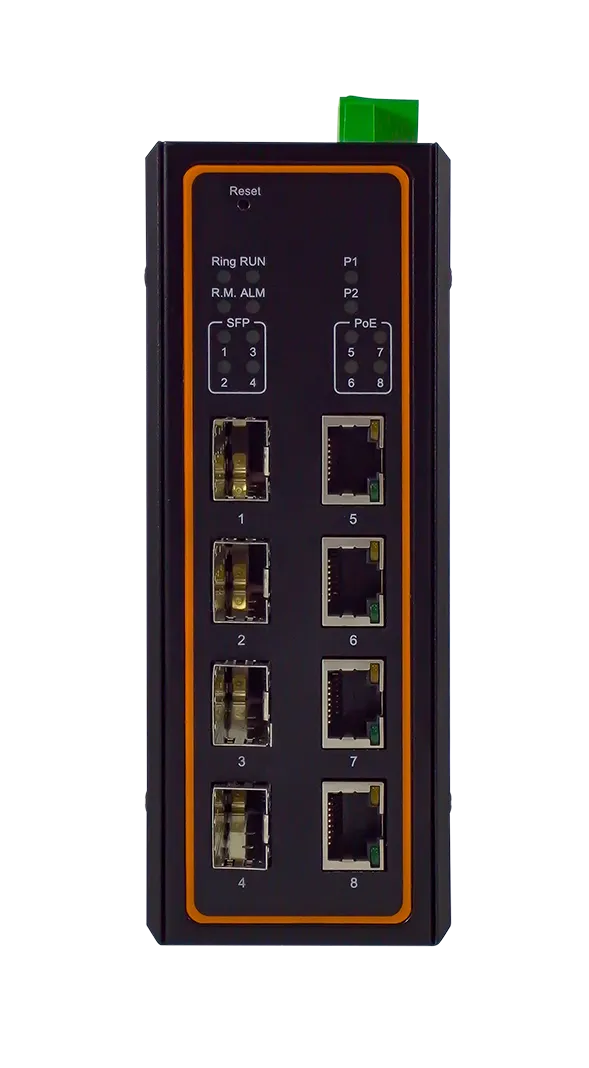

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG75040002G (EHG7504) | 4 ports RJ45 Gigabit | Petit îlot cuivre en armoire |
| 1P1EHG75040003G (EHG7504-4PoE) | 4 ports RJ45 Gigabit PoE 802.3af/at | Alimentation de 4 caméras ou points d'accès |
| 1P1EHG75040004G (EHG7504-2SFP) | 2 RJ45 Gigabit et 2 SFP 1000BASE-X | Nœud d'anneau fibre avec 2 équipements locaux |
| 1P1EHG75040005G (EHG7504-4SFP) | 4 emplacements SFP 1000BASE-X, sans cuivre | Répartiteur fibre entre bâtiments |
| 1P1EHG75040001G (EHG7504-2PoE-2SFP) | 2 RJ45 Gigabit PoE et 2 SFP | Anneau fibre et 2 équipements PoE (caméras, bornes) |
| 1P1EHG75080002G (EHG7508) | 8 ports RJ45 Gigabit | Armoire GTB ou automate avec nombreux équipements IP |
| 1P1EHG75080003G (EHG7508-8PoE) | 8 ports RJ45 Gigabit PoE, budget 240 W | Vidéoprotection ou Wi-Fi d'un étage |
| 1P1EHG75080004G (EHG7508-4SFP) | 4 RJ45 Gigabit et 4 SFP 1000BASE-X | Anneau fibre redondant et double liaison montante |
| 1P1EHG75080001G (EHG7508-4PoE-4SFP) | 4 RJ45 Gigabit PoE et 4 SFP | PoE de terrain et liaisons fibre multiples |
Caractéristiques techniques
| Ports cuivre | Jusqu'à 8 x RJ45 10/100/1000BASE-T(X), auto-négociation |
| Ports fibre | Jusqu'à 4 emplacements SFP 1000BASE-X |
| PoE | Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W |
| Propriétés de commutation | Table MAC 16K, 4 096 VLAN, tampon 1,5 Mo, trames jumbo 9 216 octets |
| Redondance | ERPS G.8032, STP, RSTP, MSTP, MRP manager ou client, anneau ou chaîne compatible, U-Ring |
| Synchronisation | NTP, SNTP, IEEE 1588v2 TC matériel |
| Profils automatisme | PROFINET CC-B v2.33, registres d'état Modbus/TCP |
| Tension d'entrée | 9 à 57 VDC sans PoE ; 45 à 57 VDC en 802.3af ; 51 à 57 VDC en 802.3at |
| Consommation | 12,6 W max sans PoE ; 139,5 W max sous 45 VDC (8 x 15,4 W) ; 260 W max sous 51 VDC (8 x 30 W) |
| Raccordement | Bornier 5 points 5,08 mm, double entrée, anti-inversion de polarité |
| Sorties relais | 2 sorties, 1 A sous 24 VDC |
| Boîtier | Aluminium IP30 |
| Dimensions (L x H x P) | 54 x 113 x 145 mm |
| Poids | 800 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -20 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL 60950-1, CSA C22.2 n° 60950-1, CB (IEC/EN 62368-1 et IEC/EN 60950-1) |
| CEM | EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4, FCC Part 15 classe A, immunité niveau 3 |
| Transport | NEMA TS-2 (signalisation routière), EN 50155 et EN 50121-4 (ferroviaire) |
| Chocs et vibrations | MIL-STD-810 (chocs, chute, vibrations) |
| MTBF | 16,89 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, PROFINET, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- Jusqu'à 8 x RJ45 10/100/1000 Mbit/s selon version
- Ports SFP
- 0, 2 ou 4 emplacements 1000BASE-X selon version
- Redondance
- ERPS G.8032, RSTP, STP, MSTP, MRP manager ou client, anneaux compatibles
- Température de fonctionnement
- -20 à 70 °C
- Ports
- 4 RJ45, 2 RJ45 + 2 SFP, 4 SFP, 8 RJ45, 4 RJ45 + 4 SFP
- PoE
- Sans PoE, 4 PoE, 2 PoE, 8 PoE
Contenu et accessoires compatibles
Livré avec le switch, son kit rail DIN monté, les borniers d'alimentation et de relais, les capuchons de protection des ports SFP et PoE et le guide d'installation. Accessoires proposés par ATOP :
- Kit de fixation murale aluminium WMK-450-Black
- Câble console RJ45 vers DB9 femelle croisé, 90 cm
- Alimentation rail DIN SDR-75-24 (24 VDC, 75 W) pour les versions sans PoE, ou SDR-240-48 (48 VDC, 240 W) pour les versions PoE, parmi nos alimentations rail DIN
- Modules SFP 1,25 Gbit/s DDMI, -40 à 85 °C : multimode 550 m ou 2 km, monomode 10 km ou 40 km
Documentation
Questions fréquentes
Quelle tension d'alimentation prévoir pour les versions PoE ?
Le switch fonctionne de 9 à 57 VDC sans PoE. Pour fournir le PoE, l'entrée doit être de 45 à 57 VDC en 802.3af (15,4 W par port) et de 51 à 57 VDC en 802.3at (30 W par port). Pour 8 ports à 30 W, prévoyez une alimentation 48 VDC réglable autour de 52 V et d'au moins 260 W.
Quelle différence entre l'EHG7500 et l'EHG7604 ?
Les deux séries partagent le même boîtier et les mêmes combinaisons de ports. L'EHG7504/7508 est un switch de niveau 2. L'EHG7604/7608 ajoute le routage de niveau 3 (routes statiques, RIP, OSPFv2, BGPv4, VRRP) et un serveur DHCP, utiles pour router entre VLAN sans routeur séparé.
Peut-on superviser le switch depuis la GTB ?
Oui. Il dialogue en SNMP v1, v2c et v3 avec envoi de traps, et expose des registres d'état en Modbus/TCP. Les deux sorties relais peuvent aussi être câblées sur une entrée TOR pour signaler une perte d'alimentation ou de lien.
Quelle est la plage de température de fonctionnement ?
L'EHG7504/7508 fonctionne de -20 à 70 °C, en armoire ou local technique non chauffé. Pour une armoire extérieure exposée au gel sévère, les séries EHG7512 et EHG7612 descendent à -40 °C.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le EHG7500
Indiquez le modèle, la combinaison de ports, le besoin PoE et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut aussi valider avec vous l'alimentation, les modules SFP et la topologie en anneau.
