ATOP EHG7512 - Switch Ethernet industriel manageable 12 à 20 ports, uplinks 10G
- 12, 16 ou 20 ports : jusqu'à 16 Gigabit RJ45 ou SFP, plus 4 SFP 1/10 Gbit/s
- Jusqu'à 8 ports PoE IEEE 802.3af/at de 30 W, budget de 240 W
- Switch manageable niveau 2 : ERPS, RSTP, MSTP, MRP, reprise inférieure à 20 ms
- Sans ventilateur, -40 à 70 °C, boîtier métal IP30 rail DIN
- UL 62368-1, NEMA TS-2, FCC, conforme KEMA/DNV-GL pour la marine
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 9 à 12 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | Jusqu'à 16 x RJ45 10/100/1000 Mbit/s selon version |
| Ports SFP | Jusqu'à 16 SFP 100/1000 Mbit/s plus 4 SFP 1/10 Gbit/s dédiés aux liaisons montantes |
| PoE | Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W |
| Redondance | ERPS G.8032, RSTP, STP, MSTP, MRP manager ou client, iA-Ring, iA-Chain, U-Ring |
| Température de fonctionnement | -40 à 70 °C |
| Configuration | 12 ports : 8 RJ45 + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 12 SFP + 4 SFP+ 10G, 16 ports : 12 RJ45 + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 SFP + 4 SFP+ 10G, 20 ports : 4 RJ45, 12 SFP + 4 SFP+ 10G, 20 ports : 16 SFP + 4 SFP+ 10G, 20 ports : 16 RJ45 + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 SFP + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 PoE + 4 SFP+ 10G, 12 ports : 4 PoE, 4 SFP + 4 SFP+ 10G, 12 ports : 8 PoE + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 PoE + 4 SFP+ 10G, 16 ports : 4 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 16 ports : 4 PoE, 8 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 PoE + 4 SFP+ 10G, 16 ports : 8 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 4 PoE, 12 SFP + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 PoE + 4 SFP+ 10G, 20 ports : 8 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 PoE + 4 SFP+ 10G, 20 ports : 4 RJ45, 8 PoE, 4 SFP + 4 SFP+ 10G, 12 ports : 4 PoE, 4 SFP + 4 SFP+ 10G (version marine) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

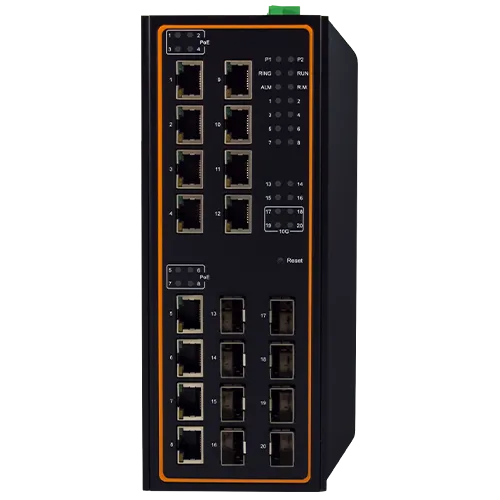

Le switch industriel 10G ATOP EHG7512/EHG7516/EHG7520 apporte 12, 16 ou 20 ports dans un boîtier rail DIN sans ventilateur. Chaque version dispose de 4 emplacements SFP 1/10 Gbit/s réservés aux liaisons montantes, et combine jusqu'à 16 ports Gigabit en cuivre, en fibre SFP ou en PoE, avec un maximum de 8 ports PoE et 240 W.
Il s'adresse aux intégrateurs et DSI qui construisent le cœur d'un réseau technique : agrégation des armoires d'étage, boucle fibre 10G, flux vidéo. Il prend place dans la gamme des switchs Ethernet industriels et des switchs PoE de la marque ATOP.
Points forts du EHG7512
- 4 emplacements SFP 1/10 Gbit/s (IEEE 802.3ae) dédiés aux liaisons montantes sur toutes les versions
- Jusqu'à 16 ports Gigabit en RJ45 10/100/1000 ou en SFP 100/1000BASE-X, 24 combinaisons de ports
- Jusqu'à 8 ports PoE IEEE 802.3af/at, 30 W par port, budget total de 240 W
- Reprise de l'anneau en moins de 20 ms : ERPS G.8032, RSTP, MSTP, MRP manager ou client, iA-Ring
- Sans ventilateur, de -40 à 70 °C, horloge transparente IEEE 1588v2 matérielle
- Fonctions de sécurité selon IEC 62443-4-2 : 802.1X, RADIUS, TACACS+, ACL, DHCP snooping
- Double entrée DC 9 à 57 V, 2 sorties relais 1 A sous 24 VDC, MTBF annoncé de 20 ans
Applications en bâtiment et sur site technique
- Cœur de réseau technique d'un bâtiment tertiaire : agrégation des switchs d'étage par liaisons fibre 10G
- Campus universitaire, hôpital ou collectivité : anneau 10G entre bâtiments avec reprise en moins de 20 ms
- Vidéoprotection de site logistique : 8 caméras PoE en local et remontée 10G vers les enregistreurs
- Salle serveur ou datacenter : réseau d'administration des équipements techniques (onduleurs, climatisation, PDU) séparé du réseau IT
Intégration et compatibilité
Administration par interface web HTTP ou HTTPS, SSH, Telnet ou console RS-232. Le switch gère VLAN 802.1Q et QinQ, agrégation LACP, QoS par port ou VLAN, IGMP snooping et miroir de port.
Pour la supervision : SNMP v1, v2c et v3, RMON, Syslog, LLDP, alertes e-mail SMTP et registres d'état Modbus/TCP lisibles par un automate ou une passerelle.
Les deux sorties relais, câblées sur une entrée TOR, signalent à la GTB une perte d'alimentation ou de lien.

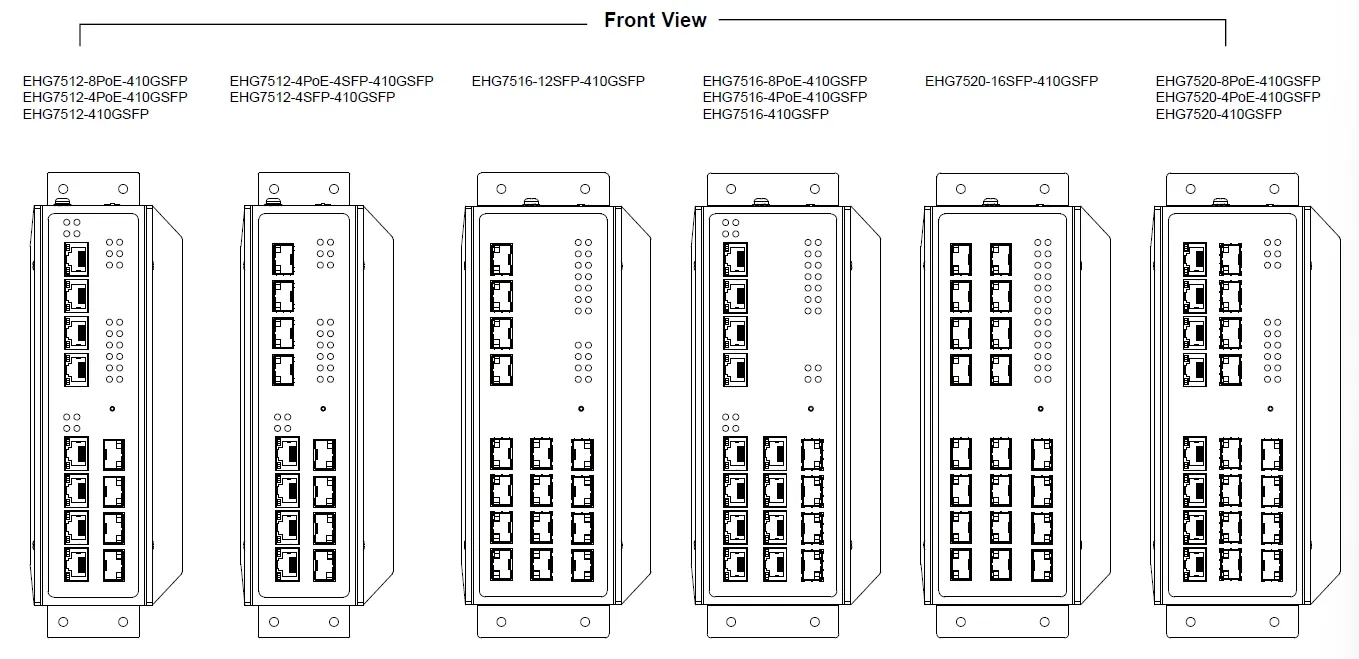

Versions disponibles
Toutes les versions comportent en plus 4 emplacements SFP 1/10 Gbit/s pour les liaisons montantes.
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG75120002G | EHG7512 : 8 RJ45 | Cœur cuivre |
| 1P1EHG75120004G | EHG7512-4SFP : 4 RJ45, 4 SFP | Fibre et cuivre |
| 1P1EHG75160009G | EHG7516-12SFP : 12 SFP | Cœur fibre |
| 1P1EHG75160001G | EHG7516 : 12 RJ45 | Cœur cuivre |
| 1P1EHG75160004G | EHG7516-4SFP : 8 RJ45, 4 SFP | Fibre et cuivre |
| 1P1EHG75160007G | EHG7516-8SFP : 4 RJ45, 8 SFP | Fibre et cuivre |
| 1P1EHG75200008G | EHG7520-12SFP : 4 RJ45, 12 SFP | Cœur fibre |
| 1P1EHG7520000AG | EHG7520-16SFP : 16 SFP | Cœur fibre |
| 1P1EHG75200001G | EHG7520 : 16 RJ45 | Cœur cuivre |
| 1P1EHG75200004G | EHG7520-4SFP : 12 RJ45, 4 SFP | Fibre et cuivre |
| 1P1EHG75200007G | EHG7520-8SFP : 8 RJ45, 8 SFP | Fibre et cuivre |
| 1P1EHG75120003G | EHG7512-4PoE : 4 RJ45, 4 PoE | PoE et cuivre |
| 1P1EHG75120005G | EHG7512-4PoE-4SFP : 4 PoE, 4 SFP | PoE et cuivre |
| 1P1EHG75120001G | EHG7512-8PoE : 8 PoE | PoE dense |
| 1P1EHG75160002G | EHG7516-4PoE : 8 RJ45, 4 PoE | PoE et cuivre |
| 1P1EHG75160005G | EHG7516-4PoE-4SFP : 4 RJ45, 4 PoE, 4 SFP | PoE et cuivre |
| 1P1EHG75160008G | EHG7516-4PoE-8SFP : 4 PoE, 8 SFP | Fibre et PoE |
| 1P1EHG75160003G | EHG7516-8PoE : 4 RJ45, 8 PoE | PoE dense |
| 1P1EHG75160006G | EHG7516-8PoE-4SFP : 8 PoE, 4 SFP | PoE dense |
| 1P1EHG75200009G | EHG7520-4PoE-12SFP : 4 PoE, 12 SFP | Fibre et PoE |
| 1P1EHG75200002G | EHG7520-4PoE : 12 RJ45, 4 PoE | PoE et cuivre |
| 1P1EHG75200005G | EHG7520-4PoE-4SFP : 8 RJ45, 4 PoE, 4 SFP | PoE et cuivre |
| 1P1EHG75200003G | EHG7520-8PoE : 8 RJ45, 8 PoE | PoE dense |
| 1P1EHG75200006G | EHG7520-8PoE-4SFP : 4 RJ45, 8 PoE, 4 SFP | PoE dense |
| 1P1EHG75120006G | EHG7512-4PoE-4SFP (Marine) : 4 PoE, 4 SFP (version marine) | PoE et cuivre, marine |
Caractéristiques techniques
| Ports cuivre | Jusqu'à 16 x RJ45 10/100/1000BASE-T(X), auto-négociation |
| Ports fibre | Jusqu'à 16 SFP 100/1000BASE-X plus 4 SFP 1000BASE-X ou 10G |
| PoE | Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W |
| Propriétés de commutation | Table MAC 16K, 4 096 VLAN, tampon 1,5 Mo, trames jumbo 9 216 octets |
| Redondance | ERPS G.8032, STP, RSTP, MSTP, MRP manager ou client, iA-Ring, iA-Chain, anneau ou chaîne compatible, U-Ring ; reprise inférieure à 20 ms |
| Synchronisation | NTP, SNTP, IEEE 1588v2 E2E TC matériel |
| Tension d'entrée | 9 à 57 VDC sans PoE ; 45 à 57 VDC en 802.3af ; 51 à 57 VDC en 802.3at |
| Consommation | 19,8 W max sous 9 VDC sans PoE ; 148,5 W max sous 45 VDC (8 x 15,4 W) ; 265,2 W max sous 51 VDC (8 x 30 W) |
| Raccordement | Bornier 5 points 5,08 mm, double entrée, anti-inversion de polarité |
| Sorties relais | 2 sorties, 1 A sous 24 VDC |
| Boîtier | Métal SPCC IP30 avec dissipateur, sans ventilateur |
| Dimensions (L x H x P) | EHG7512 : 76 x 200 x 160 mm ; EHG7516 et EHG7520 : 95 x 200 x 160 mm |
| Poids | 2 500 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL 62368-1, CSA C22.2 n° 62368-1-14, EN 62368-1 |
| CEM | EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4, FCC Part 15 classe A, immunité niveau 3 |
| Applications spécifiques | NEMA TS-2 (signalisation routière), conforme KEMA/DNV-GL (marine) |
| Chocs et vibrations | MIL-STD-810 (chocs, chute, vibrations) |
| MTBF | 20 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports, 13 à 20 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- Jusqu'à 16 x RJ45 10/100/1000 Mbit/s selon version
- Ports SFP
- Jusqu'à 16 SFP 100/1000 Mbit/s plus 4 SFP 1/10 Gbit/s dédiés aux liaisons montantes
- PoE
- Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W
- Redondance
- ERPS G.8032, RSTP, STP, MSTP, MRP manager ou client, iA-Ring, iA-Chain, U-Ring
- Température de fonctionnement
- -40 à 70 °C
- Configuration
- 12 ports : 8 RJ45 + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 12 SFP + 4 SFP+ 10G, 16 ports : 12 RJ45 + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 SFP + 4 SFP+ 10G, 20 ports : 4 RJ45, 12 SFP + 4 SFP+ 10G, 20 ports : 16 SFP + 4 SFP+ 10G, 20 ports : 16 RJ45 + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 SFP + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 PoE + 4 SFP+ 10G, 12 ports : 4 PoE, 4 SFP + 4 SFP+ 10G, 12 ports : 8 PoE + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 PoE + 4 SFP+ 10G, 16 ports : 4 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 16 ports : 4 PoE, 8 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 PoE + 4 SFP+ 10G, 16 ports : 8 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 4 PoE, 12 SFP + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 PoE + 4 SFP+ 10G, 20 ports : 8 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 PoE + 4 SFP+ 10G, 20 ports : 4 RJ45, 8 PoE, 4 SFP + 4 SFP+ 10G, 12 ports : 4 PoE, 4 SFP + 4 SFP+ 10G (version marine)
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale WMK-450-Black (EHG7512) ou kit entraxe 38 mm (EHG7516 et EHG7520)
- Câble console RJ45 vers DB9 femelle croisé, 90 cm
- Alimentations rail DIN SDR-75-24 (24 VDC, 75 W), SDR-240-48 (48 VDC, 240 W) ou SDR-480-48 (48 VDC, 480 W) pour exploiter tout le budget PoE, parmi nos alimentations
- Modules SFP 155 Mbit/s et 1,25 Gbit/s multimode ou monomode, et module 10 Gbit/s multimode 850 nm
Documentation
Questions fréquentes
Les 4 ports 10G acceptent-ils aussi des modules 1 Gbit/s ?
Oui. Les 4 emplacements de liaison montante acceptent des modules SFP 1000BASE-X ou 10G : on peut démarrer en 1 Gbit/s puis changer les modules.
Quelle alimentation choisir pour 8 ports PoE à 30 W ?
En 802.3at, l'entrée doit être comprise entre 51 et 57 VDC. La consommation peut atteindre 265,2 W sous 51 VDC avec 8 ports à 30 W : une alimentation 48 VDC de 480 W réglée vers 52 V laisse une marge confortable.
Quelle différence entre EHG7512, EHG7516 et EHG7520 ?
Le nombre de ports : 12, 16 ou 20, dont toujours 4 SFP 1/10 Gbit/s. L'EHG7512 mesure 76 mm de large, les EHG7516 et EHG7520 95 mm.
Quelle différence avec la série EHG7612 ?
Les boîtiers et les combinaisons de ports sont identiques. L'EHG7612/7616/7620 ajoute le routage niveau 3 (statique, RIP, OSPFv2, BGPv4, VRRP), un serveur DHCP et les options DHCP 66, 67 et 82.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EHG7512
Indiquez le modèle, la combinaison de ports, le besoin PoE et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut aussi valider avec vous l'alimentation, les modules SFP et la topologie en anneau.
