ATOP EHG7612 - Switch Ethernet industriel niveau 3, 12 à 20 ports, uplinks 10G
- 12, 16 ou 20 ports : jusqu'à 16 Gigabit RJ45 ou SFP, plus 4 SFP 1/10 Gbit/s
- Routage niveau 3 : statique, RIP v1/v2, OSPFv2, BGPv4, VRRP, PIM
- Jusqu'à 8 ports PoE IEEE 802.3af/at de 30 W, budget de 240 W
- Anneau ERPS, MRP manager ou client, reprise inférieure à 20 ms
- Sans ventilateur, -40 à 70 °C, boîtier IP30 rail DIN, UL 62368-1, NEMA TS-2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 9 à 12 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | Jusqu'à 16 x RJ45 10/100/1000 Mbit/s selon version |
| Ports SFP | Jusqu'à 16 SFP 100/1000 Mbit/s plus 4 SFP 1/10 Gbit/s dédiés aux liaisons montantes |
| PoE | Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W |
| Routage niveau 3 | Routes statiques IPv4, RIP v1/v2, OSPFv2, BGPv4, VRRP, PIM, DVMRP |
| Température de fonctionnement | -40 à 70 °C |
| Configuration | 12 ports : 8 RJ45 + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 12 SFP + 4 SFP+ 10G, 16 ports : 12 RJ45 + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 SFP + 4 SFP+ 10G, 20 ports : 4 RJ45, 12 SFP + 4 SFP+ 10G, 20 ports : 16 SFP + 4 SFP+ 10G, 20 ports : 16 RJ45 + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 SFP + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 PoE + 4 SFP+ 10G, 12 ports : 4 PoE, 4 SFP + 4 SFP+ 10G, 12 ports : 8 PoE + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 PoE + 4 SFP+ 10G, 16 ports : 4 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 16 ports : 4 PoE, 8 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 PoE + 4 SFP+ 10G, 16 ports : 8 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 4 PoE, 12 SFP + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 PoE + 4 SFP+ 10G, 20 ports : 8 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 PoE + 4 SFP+ 10G, 20 ports : 4 RJ45, 8 PoE, 4 SFP + 4 SFP+ 10G |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel niveau 3 ATOP EHG7612/EHG7616/EHG7620 associe routage IP, 4 liaisons montantes SFP 1/10 Gbit/s et jusqu'à 16 ports Gigabit en cuivre, fibre ou PoE, dans un boîtier rail DIN sans ventilateur. Jusqu'à 8 ports PoE de 30 W sont disponibles, avec un budget de 240 W.
Il s'adresse aux DSI et intégrateurs qui conçoivent le cœur routé d'un réseau technique : lots en sous-réseaux, OSPF entre bâtiments, passerelle VRRP. Il complète les switchs Ethernet industriels et les switchs PoE de la gamme ATOP.
Points forts du EHG7612
- Routage IPv4 statique, RIP v1/v2, OSPFv2 et BGPv4, redondance de passerelle VRRP
- Routage multicast IGMP v1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM
- 4 emplacements SFP 1/10 Gbit/s dédiés aux liaisons montantes sur toutes les versions
- Jusqu'à 16 ports Gigabit RJ45 ou SFP et jusqu'à 8 ports PoE 802.3af/at de 30 W, budget 240 W
- Reprise de l'anneau en moins de 20 ms : ERPS G.8032, RSTP, MSTP, MRP manager ou client, iA-Ring
- Serveur, relais et client DHCP avec options 66, 67 et 82
- Sans ventilateur, -40 à 70 °C, 2 sorties relais 1 A sous 24 VDC, MTBF annoncé de 20 ans
Applications en bâtiment et sur site technique
- Cœur routé d'un campus, d'un hôpital ou d'un site de collectivité : OSPF entre bâtiments et VRRP entre deux switchs de cœur
- Bâtiment tertiaire multi-locataires : un sous-réseau par lot technique ou par locataire, avec ACL entre segments
- Vidéoprotection étendue : routage multicast PIM des flux caméras vers plusieurs postes et enregistreurs
- Datacenter ou salle serveur : réseau d'administration technique (onduleurs, groupes froids, PDU) routé et isolé du réseau IT
- Voirie et smart city : armoires de carrefour certifiées NEMA TS-2
Intégration et compatibilité
Administration par interface web HTTP ou HTTPS, SSH, Telnet ou console RS-232. Le serveur DHCP intégré (options 66, 67 et 82) adresse les équipements de terrain par port ; VLAN 802.1Q, QinQ, LACP et QoS complètent le routage.
Supervision par SNMP v1, v2c et v3, RMON, Syslog, LLDP, alertes e-mail SMTP et sFlow, avec des registres d'état Modbus/TCP lisibles par un automate. Sécurité : 802.1X, RADIUS, TACACS+, ACL, DHCP snooping, inspection ARP dynamique.
Les deux sorties relais remontent un défaut d'alimentation ou de lien vers une entrée TOR de la GTB. Pour sortir du site, associez-le à un routeur industriel 4G ou VPN.
Versions disponibles
Toutes les versions comportent en plus 4 emplacements SFP 1/10 Gbit/s pour les liaisons montantes.
| Référence | Différence | Usage conseillé |
|---|---|---|

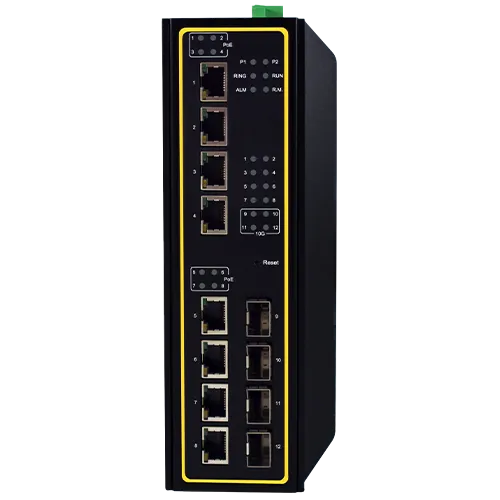

| 1P1EHG76120002G | EHG7612 : 8 RJ45 | Cœur cuivre |
| 1P1EHG76120004G | EHG7612-4SFP : 4 RJ45, 4 SFP | Fibre et cuivre |
| 1P1EHG76160009G | EHG7616-12SFP : 12 SFP | Cœur fibre |

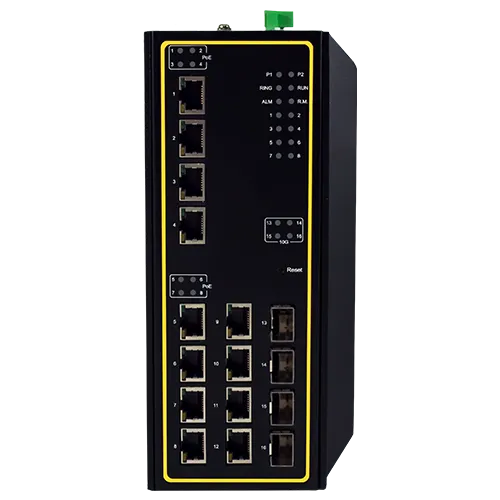

| 1P1EHG76160001G | EHG7616 : 12 RJ45 | Cœur cuivre |
| 1P1EHG76160004G | EHG7616-4SFP : 8 RJ45, 4 SFP | Fibre et cuivre |
| 1P1EHG76160007G | EHG7616-8SFP : 4 RJ45, 8 SFP | Fibre et cuivre |
| 1P1EHG76200008G | EHG7620-12SFP : 4 RJ45, 12 SFP | Cœur fibre |
| 1P1EHG7620000AG | EHG7620-16SFP : 16 SFP | Cœur fibre |

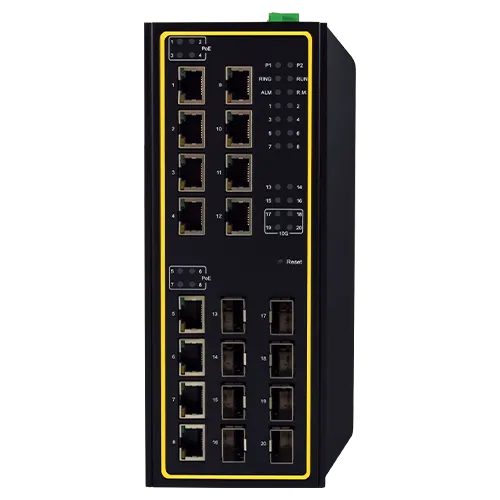

| 1P1EHG76200001G | EHG7620 : 16 RJ45 | Cœur cuivre |
| 1P1EHG76200004G | EHG7620-4SFP : 12 RJ45, 4 SFP | Fibre et cuivre |
| 1P1EHG76200007G | EHG7620-8SFP : 8 RJ45, 8 SFP | Fibre et cuivre |
| 1P1EHG76120003G | EHG7612-4PoE : 4 RJ45, 4 PoE | PoE et cuivre |
| 1P1EHG76120005G | EHG7612-4PoE-4SFP : 4 PoE, 4 SFP | PoE et cuivre |
| 1P1EHG76120001G | EHG7612-8PoE : 8 PoE | PoE dense |
| 1P1EHG76160002G | EHG7616-4PoE : 8 RJ45, 4 PoE | PoE et cuivre |
| 1P1EHG76160005G | EHG7616-4PoE-4SFP : 4 RJ45, 4 PoE, 4 SFP | PoE et cuivre |
| 1P1EHG76160008G | EHG7616-4PoE-8SFP : 4 PoE, 8 SFP | Fibre et PoE |
| 1P1EHG76160003G | EHG7616-8PoE : 4 RJ45, 8 PoE | PoE dense |
| 1P1EHG76160006G | EHG7616-8PoE-4SFP : 8 PoE, 4 SFP | PoE dense |
| 1P1EHG76200009G | EHG7620-4PoE-12SFP : 4 PoE, 12 SFP | Fibre et PoE |
| 1P1EHG76200002G | EHG7620-4PoE : 12 RJ45, 4 PoE | PoE et cuivre |
| 1P1EHG76200005G | EHG7620-4PoE-4SFP : 8 RJ45, 4 PoE, 4 SFP | PoE et cuivre |
| 1P1EHG76200003G | EHG7620-8PoE : 8 RJ45, 8 PoE | PoE dense |
| 1P1EHG76200006G | EHG7620-8PoE-4SFP : 4 RJ45, 8 PoE, 4 SFP | PoE dense |
Caractéristiques techniques
| Ports cuivre | Jusqu'à 16 x RJ45 10/100/1000BASE-T(X), auto-négociation |
| Ports fibre | Jusqu'à 16 SFP 100/1000BASE-X plus 4 SFP 1000BASE-X ou 10G |
| PoE | Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W |
| Propriétés de commutation | Table MAC 16K, 4 096 VLAN, tampon 1,5 Mo, trames jumbo 9 216 octets |
| Routage niveau 3 | IPv4 statique, RIP v1/v2, OSPFv2, BGPv4 ; multicast DVMRP, PIM-DM, PIM-SM, PIM-SSM ; VRRP |
| Redondance | ERPS G.8032, STP, RSTP, MSTP, MRP manager ou client, iA-Ring, iA-Chain, U-Ring ; reprise inférieure à 20 ms |
| Synchronisation | NTP, SNTP, IEEE 1588v2 E2E TC matériel |
| Tension d'entrée | 9 à 57 VDC sans PoE ; 45 à 57 VDC en 802.3af ; 51 à 57 VDC en 802.3at |
| Consommation | 19,8 W max sous 9 VDC sans PoE ; 148,5 W max sous 45 VDC (8 x 15,4 W) ; 265,2 W max sous 51 VDC (8 x 30 W) |
| Raccordement | Bornier 5 points 5,08 mm, double entrée, anti-inversion de polarité |
| Sorties relais | 2 sorties, 1 A sous 24 VDC |
| Boîtier | Métal SPCC IP30 avec dissipateur, sans ventilateur |

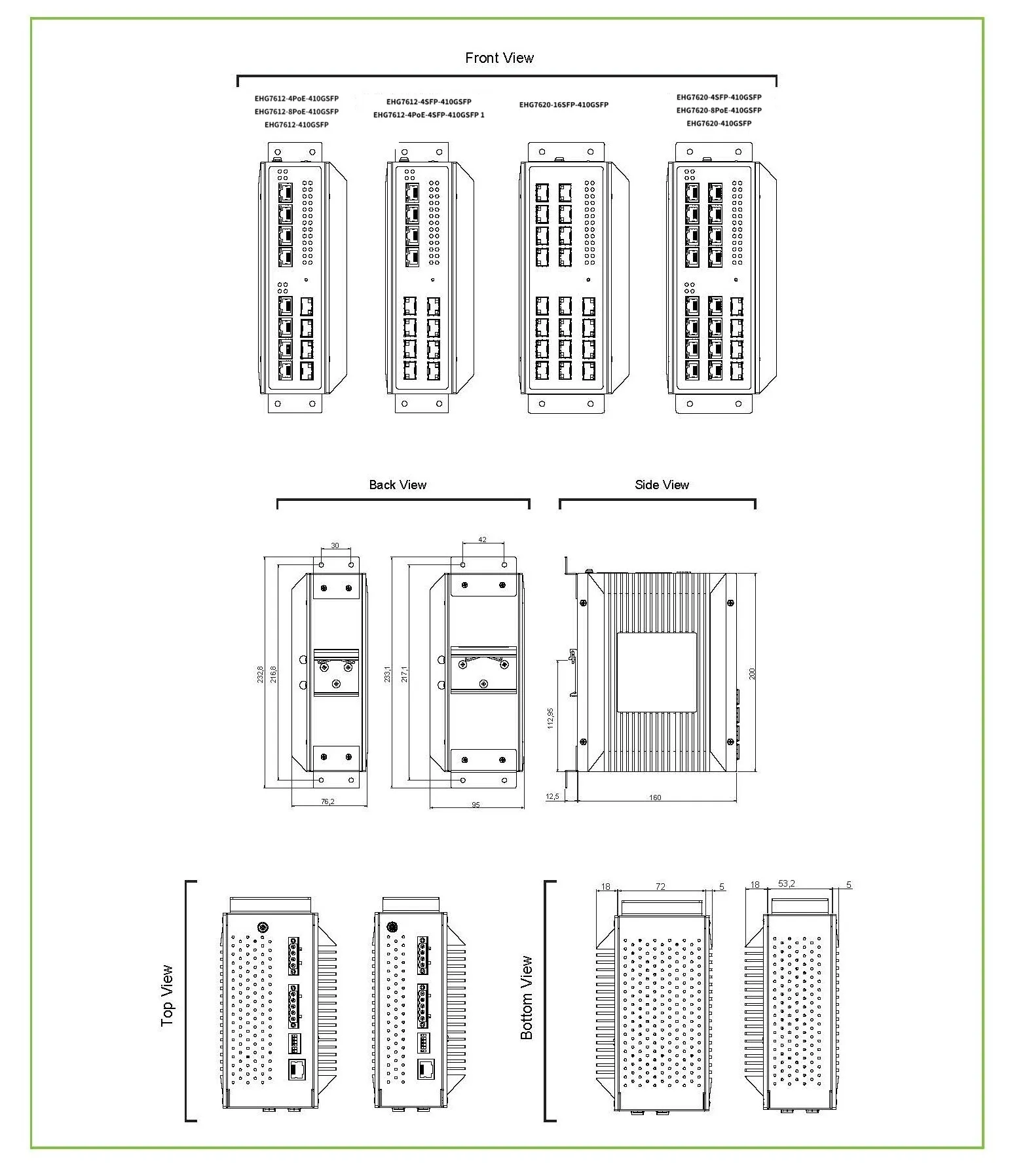

| Dimensions (L x H x P) | EHG7612 : 76 x 200 x 160 mm ; EHG7616 et EHG7620 : 95 x 200 x 160 mm |
| Poids | 2 500 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL 62368-1, CSA C22.2 n° 62368-1-14, EN 62368-1 |
| CEM | EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4, FCC Part 15 classe A, immunité niveau 3 |
| Applications spécifiques | NEMA TS-2 (signalisation routière) |
| Chocs et vibrations | MIL-STD-810 (chocs, chute, vibrations) |
| MTBF | 20 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports, 13 à 20 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- Jusqu'à 16 x RJ45 10/100/1000 Mbit/s selon version
- Ports SFP
- Jusqu'à 16 SFP 100/1000 Mbit/s plus 4 SFP 1/10 Gbit/s dédiés aux liaisons montantes
- PoE
- Jusqu'à 8 ports IEEE 802.3af/at, 30 W par port, budget 240 W
- Routage niveau 3
- Routes statiques IPv4, RIP v1/v2, OSPFv2, BGPv4, VRRP, PIM, DVMRP
- Température de fonctionnement
- -40 à 70 °C
- Configuration
- 12 ports : 8 RJ45 + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 12 SFP + 4 SFP+ 10G, 16 ports : 12 RJ45 + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 SFP + 4 SFP+ 10G, 20 ports : 4 RJ45, 12 SFP + 4 SFP+ 10G, 20 ports : 16 SFP + 4 SFP+ 10G, 20 ports : 16 RJ45 + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 SFP + 4 SFP+ 10G, 12 ports : 4 RJ45, 4 PoE + 4 SFP+ 10G, 12 ports : 4 PoE, 4 SFP + 4 SFP+ 10G, 12 ports : 8 PoE + 4 SFP+ 10G, 16 ports : 8 RJ45, 4 PoE + 4 SFP+ 10G, 16 ports : 4 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 16 ports : 4 PoE, 8 SFP + 4 SFP+ 10G, 16 ports : 4 RJ45, 8 PoE + 4 SFP+ 10G, 16 ports : 8 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 4 PoE, 12 SFP + 4 SFP+ 10G, 20 ports : 12 RJ45, 4 PoE + 4 SFP+ 10G, 20 ports : 8 RJ45, 4 PoE, 4 SFP + 4 SFP+ 10G, 20 ports : 8 RJ45, 8 PoE + 4 SFP+ 10G, 20 ports : 4 RJ45, 8 PoE, 4 SFP + 4 SFP+ 10G
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale WMK-450-Black (EHG7612) ou kit entraxe 38 mm (EHG7616 et EHG7620)
- Câble console RJ45 vers DB9 femelle croisé, 90 cm
- Alimentations rail DIN SDR-75-24 (24 VDC, 75 W), SDR-240-48 ou SDR-480-48 (48 VDC, 240 ou 480 W), parmi nos alimentations
- Modules SFP DDMI -40 à 85 °C : 155 Mbit/s, 1,25 Gbit/s multimode ou monomode jusqu'à 40 km, et 10 Gbit/s multimode 300 m
Documentation
Questions fréquentes
Quels protocoles de routage sont disponibles ?
Routes statiques IPv4, RIP v1 et v2, OSPFv2 et BGPv4 en unicast ; IGMP, DVMRP et PIM (DM, SM, SSM) en multicast. VRRP permet d'associer deux switchs pour une passerelle par défaut redondante.
Les liaisons montantes fonctionnent-elles en 1 Gbit/s ?
Oui, les 4 emplacements dédiés acceptent des modules SFP 1000BASE-X ou 10G. Le passage au 10 Gbit/s se fait par simple changement de module.
Quelle différence avec la série EHG7512 ?
Même boîtier, mêmes combinaisons de ports et même budget PoE. L'EHG7612/7616/7620 ajoute le routage niveau 3 et le serveur DHCP. L'EHG7512/7516/7520 reste un switch niveau 2.
Quelle alimentation prévoir pour le PoE ?
51 à 57 VDC en 802.3at (30 W par port), 45 à 57 VDC en 802.3af. Avec 8 ports à 30 W, la consommation atteint 265,2 W : une alimentation rail DIN 48 VDC de 480 W réglée vers 52 V convient.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EHG7612
Indiquez le modèle, la combinaison de ports, le besoin PoE et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut aussi valider avec vous l'alimentation, les modules SFP et la topologie en anneau.
Produits similaires
Voir toute la catégorie
ORing RGS-PR9000 - Switch modulaire niveau 3 rack IEC 61850-3 4 slots
- Aucune (filaire)
- Ethernet
- Fibre optique

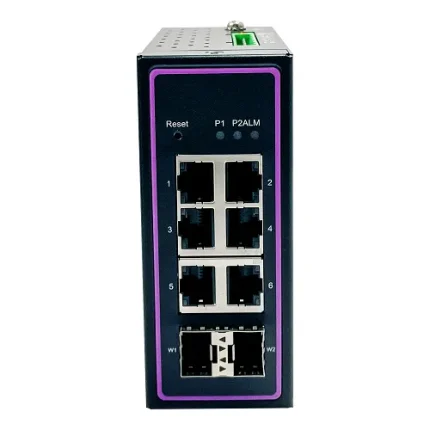

ATOP NSG3300 - Switch Ethernet industriel NAT sécurisé 8 ou 9 ports Gigabit
