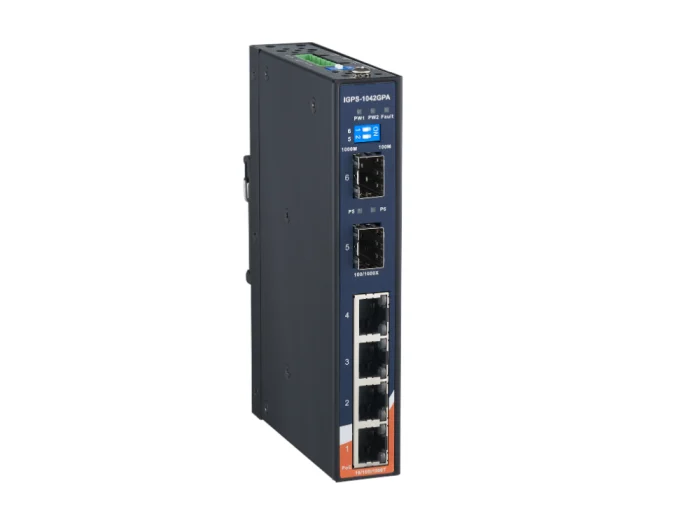

ORing IGPS-1042GP - Switch PoE Gigabit industriel non manageable 2 ports SFP
- 4 ports RJ45 Gigabit PoE IEEE 802.3af/at jusqu'à 30 W et 2 ports SFP 100/1000
- Budget PoE total de 120 W, double entrée DC redondante
- Trois versions : slim 50 à 57 VDC, 24 VDC (12 à 57 VDC) ou compacte IP40
- Boîtier métallique IP30 ou IP40, rail DIN, fonctionnement de -40 à +75 °C
- Non manageable, prêt à l'emploi, garantie constructeur 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Gigabit, Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Variante | IGPS-1042GPA : slim 50 à 57 VDC ; IGPS-1042GP-24V : 12 à 57 VDC ; IGPS-C1042GP : compact IP40 48 à 57 VDC |
| Connecteur | RJ45 x 4, cages SFP x 2, bornier 6 points (4 points sur IGPS-C1042GP) |
| Débit | 10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP |
| Budget PoE | 120 W ; 60 W sous 12 VDC pour l'IGPS-1042GP-24V ; 30 W max par port |
| Température de fonctionnement | -40 à +75 °C |
| Dimensions | 26,1 x 94,9 x 144,3 mm (GPA) ; 41 x 94,9 x 144,3 mm (GP-24V) ; 28 x 88 x 130 mm (C1042GP) |
| Version | Slim, 50 à 57 VDC, 12 à 57 VDC (24 VDC), Compact IP40, 48 à 57 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch PoE Gigabit 2 SFP ORing IGPS-1042GP associe quatre ports RJ45 Gigabit qui alimentent les équipements en PoE+ et deux ports SFP pour la fibre optique. Cette architecture permet de chaîner des coffrets de terrain en fibre tout en alimentant caméras, points d'accès Wi-Fi ou interphones IP à chaque étape.
Il vise les intégrateurs de sûreté et de GTB, les bureaux d'études et les exploitants qui déploient un réseau étendu sur un site multibâtiment. Trois versions couvrent les alimentations 48 VDC, 24 VDC et les coffrets à faible encombrement. Retrouvez l'ensemble des switchs PoE industriels de la gamme ORing.
Points forts du IGPS-1042GP
- 4 ports RJ45 10/100/1000BaseT(X) PSE, PoE IEEE 802.3af/at jusqu'à 30 W par port
- 2 ports SFP 100Base-FX ou 1000Base-X
- Budget PoE de 120 W (60 W sous 12 VDC pour l'IGPS-1042GP-24V)
- Double entrée DC redondante, protection contre les surintensités
- Relais de défaut 1 A sous 24 VDC sur les versions GPA et GP-24V
- Trames jumbo jusqu'à 10 Ko (9 Ko sur la version compacte), commutation store-and-forward
- Boîtier métallique IP30 ou IP40 selon la version, -40 à +75 °C
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection de sites étendus : chaîner en fibre les coffrets de caméras le long d'une clôture, d'un parking ou d'une voirie interne.
- Campus tertiaire, universitaire ou hospitalier : relier plusieurs bâtiments par fibre et alimenter bornes Wi-Fi et interphones à chaque point.
- Plateformes logistiques : desservir quais, portails et zones de stockage avec des liaisons optiques insensibles aux perturbations.
- Stations de pompage, chaufferies et sous-stations des collectivités : remonter vidéo et données GTB vers le poste central.
- Industrie : raccorder caméras de process et capteurs PoE dans des armoires soumises à de fortes températures.
Intégration et compatibilité
L'IGPS-1042GP respecte IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x et 802.3af/at. Il transporte sans traitement tous les protocoles IP : vidéo, BACnet/IP, Modbus TCP, SNMP, MQTT ou HTTP. Les équipements alimentés 802.3af et 802.3at sont détectés automatiquement.
Les ports SFP reçoivent des modules 100 Mbit/s ou 1 Gbit/s : voir les modules SFP et convertisseurs fibre. Aucun logiciel ni adresse IP n'est à configurer. Sur les versions GPA et GP-24V, deux micro-interrupteurs règlent la vitesse des ports SFP et deux autres activent l'alarme de perte d'alimentation. Pour un réseau en anneau redondant ou des VLAN, il faut passer sur un switch Ethernet administrable.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

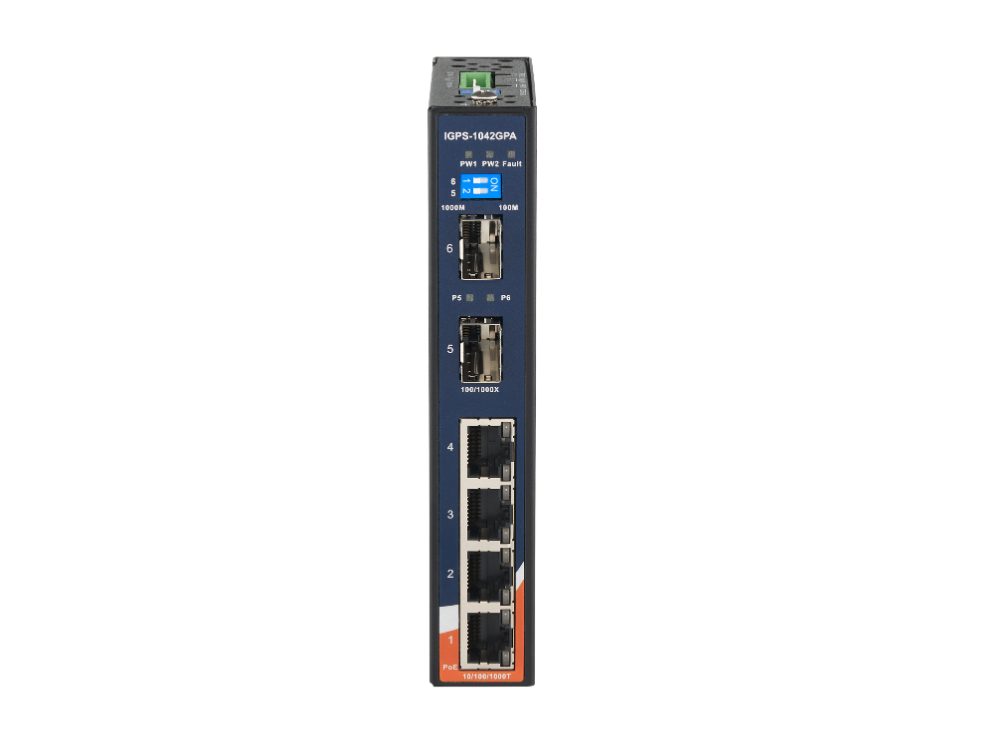

| IGPS-1042GPA | Slim 26,1 mm IP30, 50 à 57 VDC, relais de défaut, rail DIN ou mural | Armoires alimentées en 48 VDC, encombrement réduit |

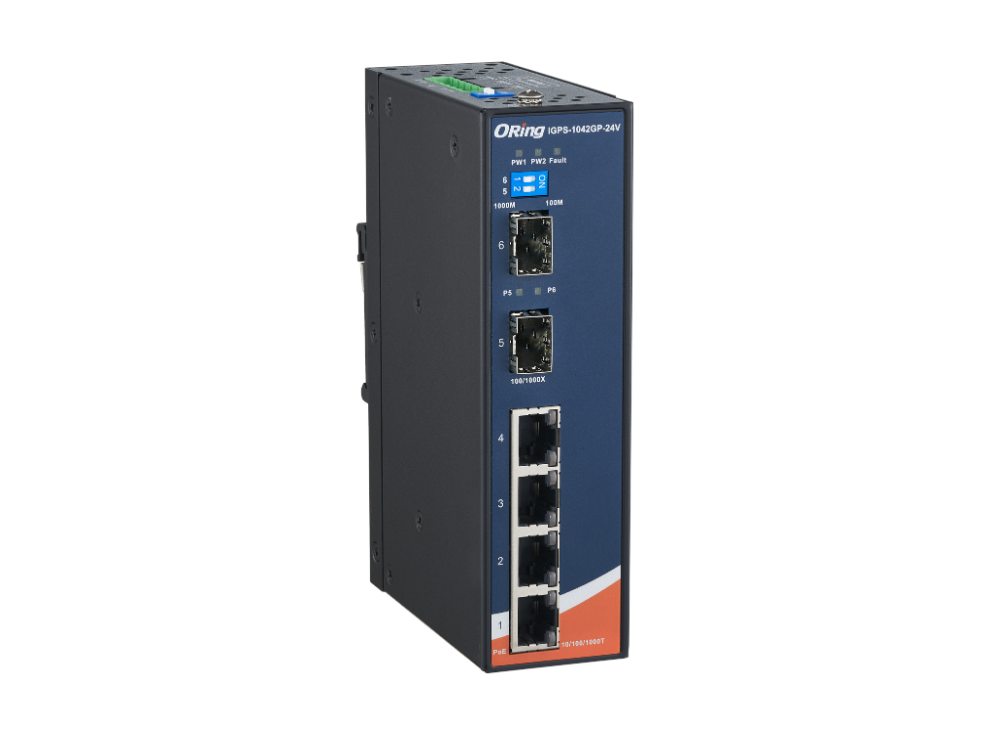

| IGPS-1042GP-24V | 41 mm IP30, 12 à 57 VDC, 120 W de 24 à 57 VDC, relais de défaut | Armoires existantes en 24 VDC |

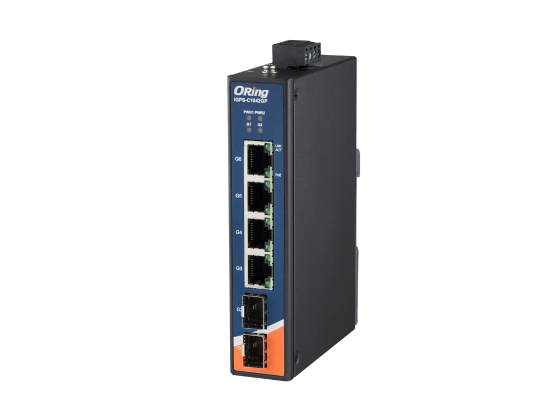

| IGPS-C1042GP | Compact 28 x 88 x 130 mm IP40, 48 à 57 VDC sur bornier 4 points, rail DIN | Coffrets étroits, projets à faible encombrement |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 4 x RJ45 10/100/1000BaseT(X) PSE |
| Ports fibre | 2 x SFP 100Base-FX / 1000Base-X |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at |
| PoE par port | 30 W maximum |
| Budget PoE | 120 W ; IGPS-1042GP-24V : 60 W sous 12 VDC |
| Alimentation | Double entrée DC : 50 à 57 VDC sur bornier 6 points (GPA), 12 à 57 VDC sur bornier 6 points (GP-24V), 48 à 57 VDC sur bornier 4 points (C1042GP) |
| Consommation propre (typ.) | Moins de 6,5 W (GPA), 7 W (GP-24V), 6 W (C1042GP) |
| Commutation | Store-and-forward ; table MAC 1K (GPA, GP-24V) ou 4K (C1042GP) |
| Trames jumbo | 10 Ko (GPA, GP-24V), 9 Ko (C1042GP) |
| Latence et bande passante | 7 µs, 12 Gbit/s (GPA) ; 9 µs, 12 Gbit/s (C1042GP) |
| Relais de défaut | 1 A sous 24 VDC (GPA, GP-24V) |
| Boîtier | Métallique IP30 (GPA, GP-24V), métallique IP40 (C1042GP) |
| Dimensions (L x P x H) | GPA : 26,1 x 94,9 x 144,3 mm ; GP-24V : 41 x 94,9 x 144,3 mm ; C1042GP : 28 x 88 x 130 mm |
| Poids | 458 g (GPA), 650 g (GP-24V), 426 g (C1042GP) |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55032, EN 55024 ou EN 55035), FCC Part 15B ; EN 50121-3-2 (GP-24V), EN 50121-4 (C1042GP) |
| Sécurité | EN 60950-1 (GPA, GP-24V), EN 62368-1 (C1042GP) |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 910 925 h (GPA), 833 512 h (GP-24V) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Variante
- IGPS-1042GPA : slim 50 à 57 VDC ; IGPS-1042GP-24V : 12 à 57 VDC ; IGPS-C1042GP : compact IP40 48 à 57 VDC
- Connecteur
- RJ45 x 4, cages SFP x 2, bornier 6 points (4 points sur IGPS-C1042GP)
- Débit
- 10/100/1000 Mbit/s cuivre, 100 ou 1000 Mbit/s SFP
- Budget PoE
- 120 W ; 60 W sous 12 VDC pour l'IGPS-1042GP-24V ; 30 W max par port
- Température de fonctionnement
- -40 à +75 °C
- Dimensions
- 26,1 x 94,9 x 144,3 mm (GPA) ; 41 x 94,9 x 144,3 mm (GP-24V) ; 28 x 88 x 130 mm (C1042GP)
- Version
- Slim, 50 à 57 VDC, 12 à 57 VDC (24 VDC), Compact IP40, 48 à 57 VDC
Contenu et accessoires compatibles
IGPS-1042GPA : switch, kit rail DIN, deux kits de fixation murale, guide d'installation rapide. IGPS-1042GP-24V : switch, kit rail DIN, kit de fixation murale, guide. IGPS-C1042GP : switch, kit rail DIN, guide.
À prévoir : modules SFP ORing SFP100 ou SFP1G et alimentation rail DIN dimensionnée pour le budget PoE.
Documentation
Questions fréquentes
Pourquoi deux ports SFP sur l'IGPS-1042GP ?
Les deux ports SFP permettent de chaîner plusieurs coffrets en fibre optique : une fibre arrive du local précédent, l'autre repart vers le suivant. Ils servent aussi à doubler la liaison vers deux équipements distincts. Le switch étant non manageable, il ne gère pas d'anneau redondant : il ne faut pas boucler les liaisons.
Quelle version choisir entre IGPS-1042GPA, IGPS-1042GP-24V et IGPS-C1042GP ?
L'IGPS-1042GPA, au format slim, s'alimente entre 50 et 57 VDC et dispose d'un relais de défaut. L'IGPS-1042GP-24V accepte de 12 à 57 VDC, utile dans une armoire en 24 VDC, avec un budget de 60 W sous 12 VDC. L'IGPS-C1042GP est la version compacte en boîtier IP40 de 28 x 88 x 130 mm, alimentée entre 48 et 57 VDC, sans relais d'alarme.
Quels modules SFP utiliser ?
Les ports acceptent des modules 100Base-FX ou 1000Base-X. Sur l'IGPS-1042GPA et l'IGPS-1042GP-24V, la vitesse de chaque port SFP se règle par micro-interrupteur, 1 Gbit/s par défaut. ORing propose ses séries SFP100 et SFP1G, en multimode ou monomode selon la distance.
Peut-on alimenter quatre bornes Wi-Fi PoE+ à pleine puissance ?
Oui, chaque port fournit jusqu'à 30 W et le budget total atteint 120 W. Sur l'IGPS-1042GP-24V, cette puissance suppose une alimentation entre 24 et 57 VDC ; sous 12 VDC, le budget est limité à 60 W.
Le switch remonte-t-il une alarme vers la GTB ?
L'IGPS-1042GPA et l'IGPS-1042GP-24V disposent d'un relais de défaut de 1 A sous 24 VDC, activé en cas de perte d'une des deux alimentations. Il se raccorde sur une entrée TOR d'automate ou de contrôleur GTB. La version compacte IGPS-C1042GP n'en est pas équipée.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGPS-1042GP
Indiquez la version, les quantités et la longueur des liaisons fibre : nous répondons sous 24 h ouvrées avec un conseil sur les modules SFP et l'alimentation. Les tarifs sont établis selon les volumes de votre projet.
Produits similaires
Voir toute la catégorie
ATOP RHG7628 - Switch Ethernet rackable niveau 3 modulaire, PoE 720 W et MACsec
- Aucune (filaire)
- Ethernet
- Fibre optique

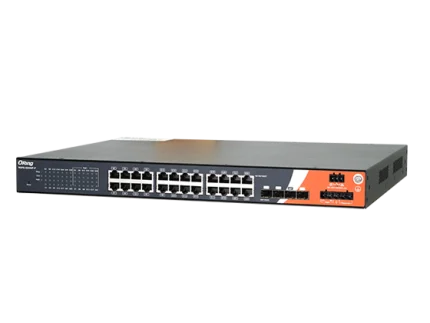

ORing RGPS-3244GP-P - Switch PoE industriel rack 19 pouces 28 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

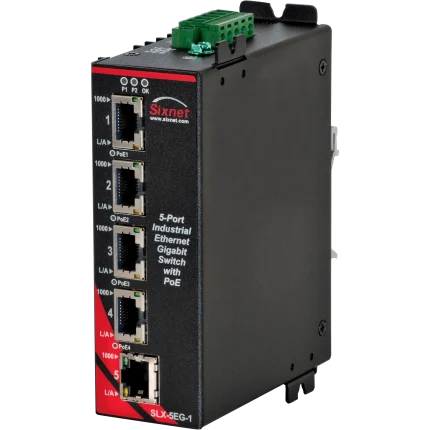

Red Lion Sixnet SLX-5EG - Switch PoE industriel Gigabit non manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP RHG7X28 - Module d'extension 4 ou 8 ports pour switch rackable RHG7528/7628
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IES-3000 - Switch Ethernet industriel manageable Fast Ethernet, rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IGPS-9842GTP - Switch PoE Gigabit industriel manageable 14 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

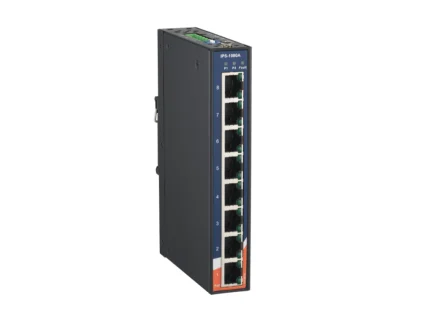

ORing IPS-1080 - Switch PoE industriel non manageable 8 ports Fast Ethernet
- Aucune (filaire)
- Ethernet
- 6 à 8 ports

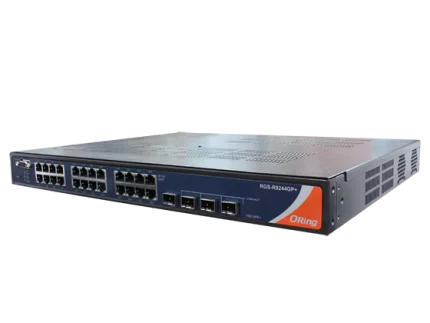

ORing RGS-R9244GP+ - Switch manageable niveau 3 rack 19 pouces 28 ports 10G
