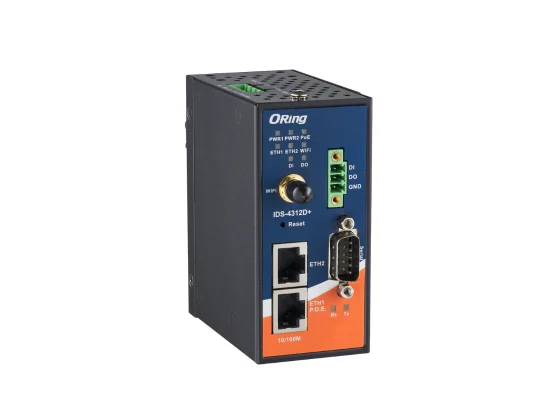

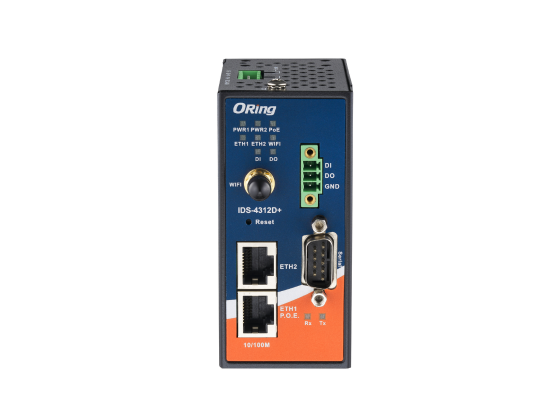

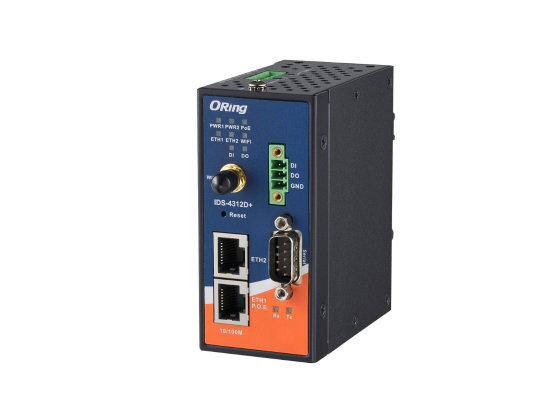

Réf. IDS-4312D+_EUORing IDS-4312D+ - Serveur de port série Wi-Fi industriel RS-232/422/485
- 1 port série RS-232/422/485 sur DB9, jusqu'à 460,8 kbit/s
- Wi-Fi client 802.11 b/g/n 2,4 GHz jusqu'à 150 Mbit/s et 2 ports Ethernet 10/100
- Modbus TCP/RTU, MQTT, Sparkplug B, CoAP et LwM2M
- Double entrée 12 à 48 VDC ou PoE 802.3af isolé 1 kV
- Boîtier IP30, -25 à +70 °C, garantie 5 ans
| Connectivité radio | Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), LwM2M / CoAP, Modbus TCP, MQTT, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | E/S intégrées, Ports série intégrés, Wi-Fi intégré |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Plage de mesure | Débit série : 110 bit/s à 460,8 kbit/s |
| Autonomie | Sans objet (alimenté) |
| Variante | Version EU (13 canaux ETSI) |
| Connecteur | DB9 (série), RJ45 x 2, RP-SMA (antenne), bornier |
| Performances Wi-Fi | 802.11 b/g/n jusqu'à 150 Mbit/s, mode client, 13,5 dBm |
| Température de fonctionnement | -25 à +70 °C |
| Garantie | 5 ans |
- Wi-Fi
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- MQTT
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur de port série Wi-Fi ORing IDS-4312D+ raccorde un équipement RS-232, RS-422 ou RS-485 à un réseau IP, par câble Ethernet ou sans fil en Wi-Fi 802.11n. Un compteur, un automate ou une centrale de mesure à liaison série devient ainsi accessible depuis la supervision, sans tirer de câble jusqu'à lui.
Il s'adresse aux intégrateurs GTB et aux services techniques qui doivent récupérer des données d'équipements anciens dans des locaux déjà équipés d'un Wi-Fi industriel. Il complète nos serveurs de ports série filaires et notre offre Wi-Fi industriel.
Points forts du IDS-4312D+
- Port série RS-232/422/485 sur DB9, 110 bit/s à 460,8 kbit/s
- Wi-Fi client 802.11 b/g/n, jusqu'à 150 Mbit/s, antenne externe RP-SMA
- Deux ports Ethernet 10/100Base-T(X), dont ETH1 alimenté en PoE 802.3af
- Modes Virtual COM, tunnel série, serveur et client TCP, UDP et passerelle Modbus
- Envoi simultané des données vers 5 hôtes redondants
- Une entrée et une sortie TOR, alertes par Syslog, e-mail et trap SNMP
- Sécurité HTTPS, SSH, SSL, liste blanche d'adresses IP, WPA/WPA2 et 802.1X
- MTBF de 381 084 heures selon ORing
Applications en bâtiment et sur site technique
- Relève d'un compteur d'énergie ou d'une centrale de mesure Modbus RTU dans un local technique couvert en Wi-Fi.
- Raccordement d'un automate de chaufferie ou de traitement d'eau sur un site tertiaire ou de santé.
- Remontée de données de machines série dans un entrepôt logistique ou un atelier.
- Équipements série mobiles ou difficiles à câbler dans un bâtiment d'enseignement ou une collectivité.
Intégration et compatibilité
Côté supervision, l'IDS-4312D+ présente les données série en Modbus TCP, en port COM virtuel sous Windows ou en socket TCP/UDP. Il prend aussi en charge MQTT, MQTT Sparkplug B, CoAP et LwM2M pour un envoi vers une plateforme cloud, ainsi que la fonction ORing Open Gateway de conversion de protocoles. La configuration se fait par interface web ou avec l'utilitaire Windows DS-Tool. La supervision réseau passe par SNMP v1/v2c. Pour d'autres besoins de conversion, consultez nos passerelles Modbus.
Caractéristiques techniques
| Port série | 1 x DB9, RS-232/422/485, 110 bit/s à 460,8 kbit/s, 7 ou 8 bits, parité paire, impaire, aucune, mark, space |
|---|---|
| Contrôle de flux | XON/XOFF, RTS/CTS, DTR/DSR |
| Ethernet | 2 x 10/100Base-T(X) RJ45, MDI/MDI-X automatique |
| Wi-Fi | IEEE 802.11 b/g/n, mode client, 2,412 à 2,472 GHz (13 canaux ETSI) |
| Débit Wi-Fi | 802.11b 11 Mbit/s, 802.11g 54 Mbit/s, 802.11n 40 MHz jusqu'à 150 Mbit/s |
| Puissance d'émission | 13,5 dBm ±1,5 dBm |
| Sensibilité | -90 dBm à 1 Mbit/s, -68 dBm en 802.11n MCS7 |
| Sécurité Wi-Fi | WEP 64/128 bits, WPA/WPA2, WPA-PSK, authentification 802.1X |
| E/S | 1 entrée TOR (niveau 1 : 5 à 30 V), 1 sortie TOR (30 V, 20 mA max) |
| Protocoles | ICMP, IP, TCP, UDP, DHCP, BOOTP, SSH, DNS, SNMP v1/v2c, HTTPS, SMTP |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 4 points ou PoE IEEE 802.3af sur ETH1 |
| Consommation | 7 W max |
| Protections | Surcharge, inversion de polarité |
| Dimensions (L x P x H) | 45 x 81 x 95 mm |
| Poids | 395 g |
| Indice de protection | IP30 |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Conformités | CE, FCC Part 15 B, EN 300 328, EN 301 489-1/-17, UL 61010-1 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, E-mail (SMTP), LwM2M / CoAP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Wi-Fi intégré, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Plage de mesure
- Débit série : 110 bit/s à 460,8 kbit/s
- Autonomie
- Sans objet (alimenté)
- Variante
- Version EU (13 canaux ETSI)
- Connecteur
- DB9 (série), RJ45 x 2, RP-SMA (antenne), bornier
- Performances Wi-Fi
- 802.11 b/g/n jusqu'à 150 Mbit/s, mode client, 13,5 dBm
- Température de fonctionnement
- -25 à +70 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec une antenne, un kit rail DIN, deux kits de fixation murale et un guide d'installation rapide. En option : une alimentation rail DIN ORing des séries SDR ou DRP.
Documentation
Questions fréquentes
L'IDS-4312D+ peut-il servir de point d'accès Wi-Fi ?
Non. Son interface sans fil fonctionne en mode client : il se connecte à un réseau Wi-Fi existant en 802.11 b/g/n 2,4 GHz. Pour créer la couverture, associez-le à un point d'accès industriel.
Peut-on l'utiliser comme passerelle Modbus ?
Oui. ORing indique la prise en charge de Modbus TCP/RTU et un mode passerelle Modbus, en plus des modes Virtual COM, tunnel série, client et serveur TCP et UDP. Il convient donc pour remonter un compteur ou un automate Modbus RTU vers une supervision Modbus TCP.
Comment l'alimenter ?
Par deux entrées redondantes 12 à 48 VDC sur bornier, ou par le port ETH1 en PoE IEEE 802.3af avec isolation 1 kV. La consommation est de 7 W au maximum.
Quelle différence avec l'IDS-312L ?
L'IDS-312L est un serveur de port série filaire, raccordé uniquement par Ethernet. L'IDS-4312D+ ajoute une liaison Wi-Fi client 802.11 b/g/n, utile lorsque l'équipement série ne peut pas être câblé jusqu'au réseau.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IDS-4312D+
Décrivez l'équipement série et le réseau Wi-Fi disponible : nous vous répondons sous 24 h ouvrées avec un conseil de mise en œuvre. Les tarifs sont établis selon les quantités.
