Moxa NPort 5200A - Serveur série 2 ports RS-232/422/485 vers Ethernet
- 2 ports série RS-232, RS-422/485 ou RS-232/422/485 vers Ethernet 10/100
- Débit série jusqu'à 921,6 kbit/s, ADDC pour le RS-485
- Double entrée 12 à 48 V CC, 119 mA sous 12 V CC
- Protection surtension 2 kV alimentation, versions -40 à 75 °C
- MTBF de 847 750 h, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Variante | 2 ports RS-232 (5210A), RS-422/485 sur bornier (5230A) ou RS-232/422/485 (5250A), standard 0 à 60 °C ou -T -40 à 75 °C |
| Autonomie | Sans objet (alimenté) |
| Ports série | 2 ports DB9 mâle ou bornier 5 points (5230A) |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Garantie | 5 ans |
| Interface série | 2 x RS-232 (DB9), 2 x RS-422/485 (bornier), 2 x RS-232/422/485 (DB9) |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur série 2 ports Moxa NPort 5200A met deux équipements RS-232, RS-422 ou RS-485 sur le réseau Ethernet avec une seule adresse IP. Les logiciels de supervision, de comptage ou de maintenance y accèdent comme à un port COM local, grâce aux pilotes Real COM, ou directement en TCP et UDP.
Il reprend les atouts de la série NPort 5100A (faible consommation, configuration web en 3 étapes, protection contre les surtensions sur les lignes série, Ethernet et alimentation) et ajoute une double entrée d'alimentation par prise jack et bornier à vis. Un choix pertinent pour une armoire de GTB qui regroupe deux bus ou deux équipements série. Voir aussi nos autres serveurs de ports série et la gamme Moxa.
Points forts du NPort 5200A
- 2 ports série : DB9 mâle en RS-232 (5210A) ou RS-232/422/485 (5250A), bornier 5 points en RS-422/485 (5230A)
- Débit série de 50 bit/s à 921,6 kbit/s, ADDC et terminaison 120 Ω pour le RS-485
- Double entrée d'alimentation 12 à 48 V CC (jack et bornier 3 points), 119 mA sous 12 V CC
- Protection IEC 61000-4-5 : 2 kV sur l'alimentation, 1 kV sur les signaux ; ESD 8 kV contact, 15 kV air
- Regroupement de ports COM (COM Grouping) et multidiffusion UDP pour piloter plusieurs ports en une fois
- HTTPS (TLS 1.2), SNMPv1/v2c, LLDP et alertes e-mail
- Versions -T de -40 à 75 °C, MTBF de 847 750 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Tableau général basse tension : un port pour le bus RS-485 des compteurs, l'autre pour l'analyseur de réseau ou le délesteur
- Chaufferie ou sous-station de chauffage urbain : remontée de deux régulateurs ou compteurs d'énergie thermique série
- Salle serveurs : accès distant aux consoles série d'un onduleur et d'une unité de climatisation
- Contrôle d'accès et parkings : raccordement de deux lecteurs, afficheurs ou automates de barrière
- Locaux techniques non chauffés ou coffrets extérieurs : versions -T de -40 à 75 °C
Intégration et compatibilité
Chaque port fonctionne indépendamment en mode Real COM, RFC2217, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet ou Ethernet Modem. Les pilotes Real COM et TTY couvrent Windows, Linux et macOS, avec en complément une API Android et des pilotes TTY fixes pour plusieurs Unix. La fonction COM Grouping redirige les données d'un port COM virtuel vers plusieurs ports physiques, pratique pour diffuser la même commande à plusieurs équipements.
Le réglage initial se fait en trois étapes depuis la console web (HTTP ou HTTPS), ou avec l'outil de recherche DSU, l'outil MCC et Telnet. L'exploitation s'appuie sur SNMPv1/v2c (MIB RFC1213 et RFC1317), LLDP pour la cartographie réseau et SMTP pour les alertes. Le NPort transporte les données série sans les interpréter : pour exposer des compteurs Modbus RTU en Modbus TCP ou BACnet, choisissez plutôt une passerelle Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

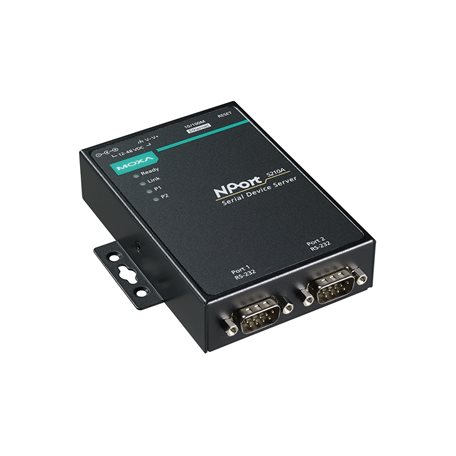

| NPort 5210A | 2 x RS-232 DB9, 0 à 60 °C | Consoles, onduleurs ou centrales RS-232 |
| NPort 5210A-T | 2 x RS-232 DB9, -40 à 75 °C | Équipements RS-232 en local non chauffé |

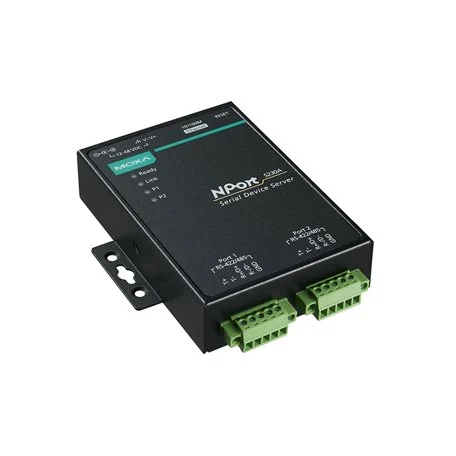

| NPort 5230A | 2 x RS-422/485 sur bornier, 0 à 60 °C | Bus RS-485 de compteurs câblés en armoire |
| NPort 5230A-T | 2 x RS-422/485 sur bornier, -40 à 75 °C | Bus RS-485 en sous-station ou coffret extérieur |
| NPort 5250A | 2 x RS-232/422/485 DB9, 0 à 60 °C | Parc mixte, interface choisie par configuration |
| NPort 5250A-T | 2 x RS-232/422/485 DB9, -40 à 75 °C | Sites exposés aux températures extrêmes |
Caractéristiques techniques
| Port Ethernet | 1 port 10/100BaseT(X) RJ45, isolation magnétique 1,5 kV |
| Ports série | 2 |
| Connecteurs série | 5210A et 5250A : DB9 mâle ; 5230A : bornier 5 points |
| Normes série | 5210A : RS-232 ; 5230A : RS-422, RS-485 ; 5250A : RS-232, RS-422, RS-485 |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Paramètres série | 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark |
| Contrôle de flux | RTS/CTS et DTR/DSR (RS-232 uniquement), XON/XOFF |
| RS-485 | ADDC (5230A et 5250A), polarisation 1 kΩ ou 150 kΩ, terminaison 120 Ω |
| Modes de fonctionnement | Real COM, RFC2217, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Ethernet Modem |
| Gestion | ARP, BOOTP, DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, Telnet, IGMP v1/v2 |
| Sécurité | Base d'utilisateurs locale, HTTPS (TLS 1.2), AES-128, RSA-1024, SHA-1, SHA-256 |
| Alimentation | 12 à 48 V CC, 2 entrées : prise jack et bornier amovible 3 points |
| Courant d'entrée | 119 mA sous 12 V CC |
| Boîtier | Métal |
| Dimensions | 77 x 111 x 26 mm sans oreilles, 100 x 111 x 26 mm avec oreilles |
| Poids | 340 g |
| Montage | Bureau, mural, rail DIN avec kit en option |
| Température de fonctionnement | 0 à 60 °C (standard), -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | EN 62368-1, IEC 62368-1, UL 60950-1 |
| MTBF | 847 750 heures (Telcordia TR/SR) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Variante
- 2 ports RS-232 (5210A), RS-422/485 sur bornier (5230A) ou RS-232/422/485 (5250A), standard 0 à 60 °C ou -T -40 à 75 °C
- Autonomie
- Sans objet (alimenté)
- Ports série
- 2 ports DB9 mâle ou bornier 5 points (5230A)
- Débit série
- 50 bit/s à 921,6 kbit/s
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Garantie
- 5 ans
- Interface série
- 2 x RS-232 (DB9), 2 x RS-422/485 (bornier), 2 x RS-232/422/485 (DB9)
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Le NPort 5200A se pose sur un bureau ou se fixe au mur. Pour l'armoire électrique, ajoutez le kit rail DIN proposé en option par Moxa et une alimentation 12 à 48 V CC, raccordée sur le bornier à vis pour une connexion sûre.
Documentation
Questions fréquentes
Les deux ports série peuvent-ils fonctionner dans des modes différents ?
Oui. Chaque port se configure séparément : l'un peut être en Real COM pour un logiciel Windows, l'autre en TCP Server pour un superviseur qui ouvre une socket.
Quelle référence choisir pour un bus RS-485 ?
Le NPort 5230A offre deux ports RS-422/485 sur bornier, pratique pour raccorder directement les paires torsadées. Le NPort 5250A accepte aussi le RS-485 mais via des connecteurs DB9.
À quoi sert la double entrée d'alimentation ?
Le NPort 5200A accepte une alimentation 12 à 48 V CC par prise jack ou par bornier à vis 3 points. En armoire, le bornier offre une connexion plus sûre que le jack.
Quelle différence avec le NPort 5200 ?
Le NPort 5200A monte à 921,6 kbit/s, renforce la tenue aux surtensions (2 kV sur l'alimentation contre 1 kV), ajoute une double entrée d'alimentation, le HTTPS et la configuration web en 3 étapes. Le NPort 5200 propose en revanche une version RS-422/485 isolée 2 kV (NPort 5232I).
