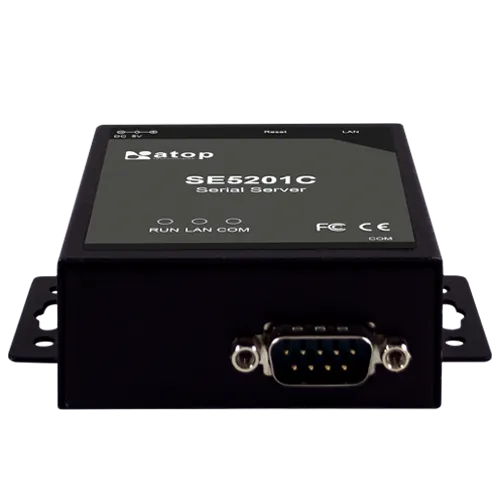

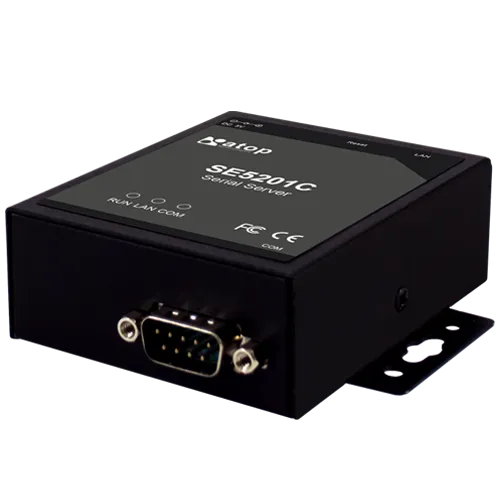

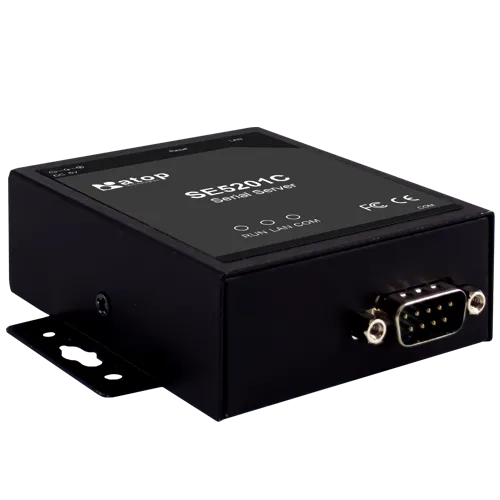

ATOP SE5201C - Serveur de port série 1 port RS-232/422/485 compact
- 1 port série RS-232, RS-422 ou RS-485 2 fils, choisi par logiciel
- 1 port Ethernet RJ45 10/100, modes TCP serveur/client, UDP, Virtual COM, tunnel
- Alimentation 5 VDC par jack, consommation inférieure à 2 W
- Boîtier métal 65 x 78 x 28 mm, -40 à 70 °C, mural ou rail DIN en option
- SNMP v1/v2c/v3, HTTPS, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Autonomie | Sans objet (alimenté) |
| Variante | Connecteur série DB9 mâle ou bornier 5 points |
| Connecteur | DB9 mâle (-DB) ou bornier 5 points (-TB), RJ45, jack DC |
| Débit série | 1 200 à 230 400 bit/s |
| Dimensions | 65 x 78 x 28 mm sans pattes, 185 g |
| Connecteur série | DB9 mâle, Bornier |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le serveur de port série ATOP SE5201C raccorde un équipement RS-232, RS-422 ou RS-485 au réseau Ethernet. L'appareil devient accessible depuis le LAN, le WAN ou un poste distant, comme s'il était branché sur un port COM local.
Il s'adresse aux services techniques, intégrateurs GTB et exploitants qui doivent garder en service un appareil série : centrale d'alarme, afficheur, lecteur de codes-barres, régulateur ou imprimante. Compact et économique, il se loge dans un coffret de bureau, un local technique ou une baie. Il complète nos serveurs de ports série de la gamme ATOP.
Points forts du SE5201C
- 1 port série RS-232, RS-422 ou RS-485 2 fils, choisi par logiciel
- Débit série de 1 200 à 230 400 bit/s, données 7 ou 8 bits, parités et bits de stop configurables
- Contrôle de flux Xon/Xoff ou RTS/CTS en RS-232
- Port Ethernet RJ45 10/100BASE-T(X)
- Modes TCP serveur (4 connexions), TCP client, UDP (4 plages IP), Virtual COM et tunnel
- Supervision SNMP v1, v2c et v3, interface web HTTPS
- Alimentation 5 VDC sur jack, moins de 2 W, protection contre l'inversion de polarité
- Boîtier métal de 185 g, -40 à 70 °C, MTBF de 54,58 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire : rendre accessible à distance une centrale d'alarme technique ou un groupe froid à port RS-232
- Logistique et entrepôts : raccorder lecteurs de codes-barres, terminaux de données et systèmes pick-to-light
- Collectivités : centraliser l'accès à un afficheur ou à un régulateur ancien sans le remplacer
- Industrie : relier un équipement d'atelier série à un poste de pilotage ou au système de gestion
Intégration et compatibilité
Le SE5201C fonctionne en mode transparent : il encapsule les octets série dans TCP ou UDP sans les interpréter. Avec le logiciel Virtual COM (Windows et Linux), une application existante voit un port COM local alors que l'équipement se trouve à l'autre bout du bâtiment. Le mode tunnel relie deux équipements série distants à travers le réseau IP à l'aide de deux serveurs.
Côté exploitation, le boîtier se supervise en SNMP v1, v2c et v3, obtient son adresse par DHCP et se configure par l'interface web, Telnet ou l'utilitaire ATOP. Pour une traduction de protocole (Modbus RTU vers Modbus TCP, BACnet), voyez plutôt nos convertisseurs de protocoles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5201C0001G (SE5201C-DB) | Port série sur DB9 mâle | Équipement RS-232 à câble DB9, liaison point à point |
| 1P1SE5201C0002G (SE5201C-TB) | Port série sur bornier 5 points | Bus RS-485 ou RS-422 câblé en paire torsadée |
Caractéristiques techniques
| Port Ethernet | 1 x RJ45 10/100BASE-T(X), IEEE 802.3 / 802.3u |
| Port série | 1 x RS-232 / RS-422 / RS-485 2 fils, sélection logicielle |
| Connecteur série | DB9 mâle (-DB) ou bornier 5 points (-TB) |
| Débit série | 1 200 à 230 400 bit/s |
| Format | 7 ou 8 bits ; parité aucune, paire, impaire, espace, marque ; 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Protocoles | TCP, IPv4, UDP, DHCP client, HTTP, HTTPS, Telnet, ARP, SNMP v1/v2c/v3 |
| Configuration | Utilitaire ATOP, interface web, Telnet, ligne de commande |
| Alimentation | 5 VDC sur jack, pas de redondance |
| Consommation | Moins de 2 W |
| Dimensions | 65 x 78 x 28 mm sans pattes ; 88,5 x 78,3 x 27,8 mm (-TB) ou 88,5 x 84 x 27,8 mm (-DB) avec pattes |
| Poids | 185 g |
| Montage | Mural ; rail DIN avec kit DK-25 en option |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité | EN 62368-1 |
| CEM | FCC partie 15 classe A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024 |
| Chocs, chute, vibrations | MIL-STD-810F |
| MTBF | 54,58 ans (MIL-HDBK-217F, 25 °C) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Variante
- Connecteur série DB9 mâle ou bornier 5 points
- Connecteur
- DB9 mâle (-DB) ou bornier 5 points (-TB), RJ45, jack DC
- Débit série
- 1 200 à 230 400 bit/s
- Dimensions
- 65 x 78 x 28 mm sans pattes, 185 g
- Connecteur série
- DB9 mâle, Bornier
Contenu et accessoires compatibles
Le bloc secteur fait partie des accessoires en option. Accessoires proposés par ATOP : adaptateur secteur 5 VDC 1 A à fiche EU (UVE305-0510 EU-DC), kit rail DIN en plastique DK-25, adaptateur DB9 femelle vers bornier 5 points et adaptateur de brochage DB9.
Documentation
Questions fréquentes
Quelle différence entre le SE5201C et le SE5201 ?
Le SE5201C est la version qualifiée semi-industrielle par ATOP : alimentation unique 5 VDC sur jack et protection CEM de niveau 2 à 3. Le SE5201, industriel, ajoute une double alimentation redondante (bornier 9 à 30 VDC et jack 5 VDC) et une protection CEM renforcée. Les deux offrent le même port série jusqu'à 230,4 kbit/s. Pour un bureau, un local technique ou un entrepôt, le SE5201C suffit.
Peut-on remonter un compteur Modbus RTU vers une GTB ?
Oui en mode transparent : le SE5201C transporte les trames série dans une connexion TCP ou UDP. Le superviseur doit alors savoir dialoguer en Modbus RTU sur TCP, ou utiliser le port COM virtuel. Pour une conversion Modbus RTU vers Modbus TCP native, choisissez une passerelle Modbus.
Comment se configure-t-il ?
Par l'interface web (HTTP ou HTTPS), en Telnet, en ligne de commande ou avec l'utilitaire de gestion ATOP sous Windows. Le firmware se met à jour à distance par Ethernet et un bouton de réinitialisation est présent.
Combien de clients peuvent se connecter au port série ?
En mode TCP serveur, jusqu'à 4 connexions simultanées sont acceptées, en données brutes, Virtual COM ou Telnet inversé. En UDP, jusqu'à 4 plages d'adresses IP peuvent être déclarées.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5201C
Décrivez l'équipement série à raccorder et le nombre de points : notre équipe vous répond sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités.
