Prosoft PLX32-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7 double réseau
- Passerelle Modbus TCP (client et serveur) vers automates Siemens S7 sur Industrial Ethernet
- 2 ports Ethernet : réseau Modbus TCP et réseau Siemens sur deux sous-réseaux
- 20 clients S7, 10 clients et 10 serveurs Modbus TCP, 160 commandes Modbus
- 10 000 registres de 16 bits partagés, carte SD optionnelle
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 2 ports |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 2 x RJ45 10/100 Base-T, bornier d’alimentation J180 |
| Automates Siemens | S7-200, S7-300, S7-400, S7-1200, S7-1500 ; S5 avec interface adaptée |
| Température de fonctionnement | -25 à +70 °C |
- Aucune (filaire)
- Ethernet
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
La passerelle Modbus TCP Siemens Prosoft PLX32-MBTCP-SIE relie des automates et équipements Modbus TCP/IP, par exemple des automates Schneider Electric, une GTB ou un SCADA, aux automates Siemens S7 sur Industrial Ethernet. Elle lit et écrit les zones mémoire des S7-200, S7-300, S7-400, S7-1200 et S7-1500 et les met à disposition sous forme de registres Modbus.
Ses deux ports permettent à chaque protocole de résider sur un sous-réseau distinct : les données passent d'un réseau à l'autre sans changer l'adresse IP des équipements. C'est un point fort en exploitation de bâtiment, où le réseau de GTB et le réseau d'automatisme d'un équipement technique sont souvent gérés par des intervenants différents. Retrouvez nos autres passerelles Modbus et la gamme Prosoft.
Points forts du PLX32-MBTCP-SIE
- Deux ports Ethernet 10/100, un sous-réseau par protocole, sans réadressage
- Client Siemens Industrial Ethernet : 20 connexions de 16 commandes vers S7-200 à S7-1500
- Accès aux DB, entrées, sorties, mémentos, compteurs et temporisations
- Modbus TCP serveur : 5 connexions MBAP et 5 encapsulées pour la GTB ou le SCADA
- Modbus TCP client : 10 connexions et 160 commandes, écriture sur changement de valeur
- Compatible avec les automates Siemens S5 équipés d'une interface adaptée
- 10 000 registres de 16 bits, carte SD optionnelle pour la reprise après incident
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Bâtiment tertiaire, enseignement ou santé : intégration à la GTB Modbus TCP d'une chaufferie ou d'une production de froid Siemens restée sur son réseau constructeur
- Datacenter : supervision des automates S7 des groupes froids et pompes depuis le réseau de supervision, réseaux maintenus séparés
- Collectivité : remontée des stations de pompage ou de traitement Siemens vers un SCADA Modbus TCP
- Site industriel : échange entre automates Schneider Electric en Modbus TCP et automates Siemens S7 de lignes voisines
- Rénovation de supervision sans intervention sur le plan d'adressage des automates Siemens
Intégration et compatibilité
Côté Modbus TCP, la passerelle répond en serveur aux codes fonction 1, 2, 3, 4, 5, 6, 15 et 16, plus 22 et 23, et peut aussi interroger d'autres équipements en client. Côté Siemens, elle agit en client avec une liste de commandes par connexion qui précise la zone S7, l'adresse et le nombre de données à échanger, valeurs flottantes comprises.
Les deux réseaux se raccordent chacun sur leur port, avec leur propre plan d'adressage. La configuration et le diagnostic passent par ProSoft Configuration Builder via Ethernet, et la configuration peut être verrouillée par commutateur. Pour un échange avec des automates Rockwell, voir le PLX32-EIP-SIE parmi nos convertisseurs de protocoles.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole Modbus | Modbus TCP/IP client et serveur |
| Clients Modbus TCP | 10 connexions, 160 commandes configurables au total |
| Serveurs Modbus TCP | 5 connexions MBAP et 5 connexions encapsulées |
| Codes fonction | 1, 2, 3, 4, 5, 6, 15, 16 ; 22 et 23 en serveur uniquement |
| Gestion des commandes | Activation individuelle, écriture sur changement de valeur, code d'erreur par commande |
| Protocole Siemens | Siemens Industrial Ethernet (S7), client |
| Automates pris en charge | Siemens S7-200, S7-300, S7-400, S7-1200, S7-1500 (lecture et écriture) |
| Zones mémoire S7 | Blocs de données (DB), entrées, sorties, mémentos, compteurs, temporisations |
| Clients S7 | 20 connexions, jusqu'à 16 commandes chacune |
| Ports Ethernet | 2 x RJ45 10/100 Mbit/s, un sous-réseau par protocole |
| Base de données | 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Sauvegarde | Emplacement carte SD (carte en option) |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet ; ProSoft Discovery Service pour changer l'adresse IP hors sous-réseau ; verrouillage de la configuration par commutateur (firmware 1.04 et plus) |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- Modbus TCP
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 2 ports
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 2 x RJ45 10/100 Base-T, bornier d'alimentation J180
- Automates Siemens
- S7-200, S7-300, S7-400, S7-1200, S7-1500 ; S5 avec interface adaptée
- Température de fonctionnement
- -25 à +70 °C
Contenu et accessoires compatibles
Livré avec un tournevis de 2,5 mm et le connecteur d'alimentation J180. La carte SD, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à commander séparément.
Documentation
Questions fréquentes
Quel intérêt des deux ports Ethernet pour la GTB ?
Le réseau de GTB et le réseau de l'automate Siemens restent séparés et gardent leurs adresses. La passerelle est le seul point d'échange, ce qui simplifie la cohabitation entre l'intégrateur GTB et le fournisseur de l'équipement.
Quels automates Siemens sont pris en charge ?
Les S7-200, S7-300, S7-400, S7-1200 et S7-1500, en lecture et en écriture. Le constructeur indique aussi un usage possible avec des automates S5 dotés d'une interface adaptée.
Combien de données peut-on échanger ?
La base interne compte 10 000 registres de 16 bits. Côté Siemens, 20 connexions de 16 commandes ; côté Modbus TCP, 160 commandes client et 10 connexions serveur.
Quelle différence avec le PLX31-MBTCP-SIE ?
Les fonctions de protocole sont les mêmes. Le PLX31-MBTCP-SIE n'a qu'un port Ethernet ; le PLX32-MBTCP-SIE en a deux pour placer chaque protocole sur son propre sous-réseau.
Demander un devis pour le PLX32-MBTCP-SIE
Précisez-nous les automates Siemens à intégrer, la GTB ou le SCADA cible et l'organisation des réseaux : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorieProsoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
- Aucune (filaire)
- Ethernet
- Modbus TCP
Prosoft PLX82-MBTCP-PNC - Passerelle Modbus TCP vers contrôleur PROFINET
- Aucune (filaire)
- Ethernet
- Modbus TCP
Prosoft PLX31-PND-MBS - Passerelle PROFINET Device vers Modbus série
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft PLX82-MNET-61850 - Passerelle Modbus TCP vers IEC 61850
- Aucune (filaire)
- Ethernet
- Modbus TCP
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft cordons LMR 195 - Câble coaxial d'antenne RP-SMA et N
- 4G LTE
- Wi-Fi
Prosoft PLX32-EIP-MBTCP - Passerelle EtherNet/IP vers Modbus TCP double réseau
- Aucune (filaire)
- Ethernet
- Modbus TCP

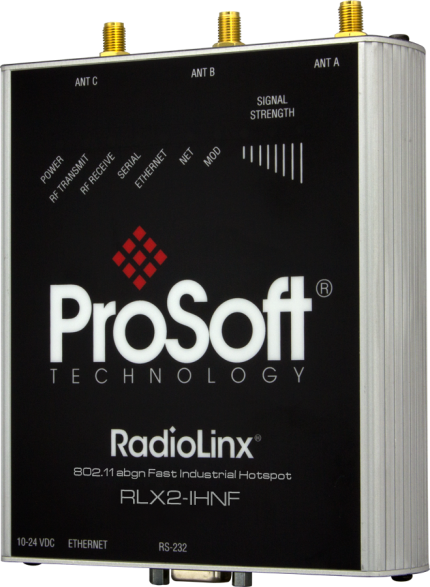

Prosoft RLX2-IHNF - Point d'accès Wi-Fi industriel 802.11n bi-bande
