Prosoft PLX31-EIP-MBTCP - Passerelle EtherNet/IP vers Modbus TCP
- Passerelle EtherNet/IP vers Modbus TCP, client et serveur des deux côtés
- 10 clients Modbus TCP, 160 commandes, 10 connexions serveur (MBAP et encapsulé)
- Jusqu'à 10 000 registres de 16 bits, profil EDS Add-On intégré
- Alimentation 10 à 36 VDC, -25 à +70 °C, montage rail DIN
- UL Classe I Division 2 et ATEX zone 2, option tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Rockwell Automation ControlLogix, CompactLogix et MicroLogix |
| Variante | Version standard (PLX31-EIP-MBTCP) ou tropicalisée (PLX31-EIP-MBTCP-CC) |
| Connecteur | RJ45 10/100 Mbit/s, bornier d'alimentation J180 |
| Protocoles | EtherNet/IP (CIP, PCCC) ; Modbus TCP client et serveur |
| Base de données | Jusqu'à 10 000 registres de 16 bits |
| Température de fonctionnement | -25 à +70 °C |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

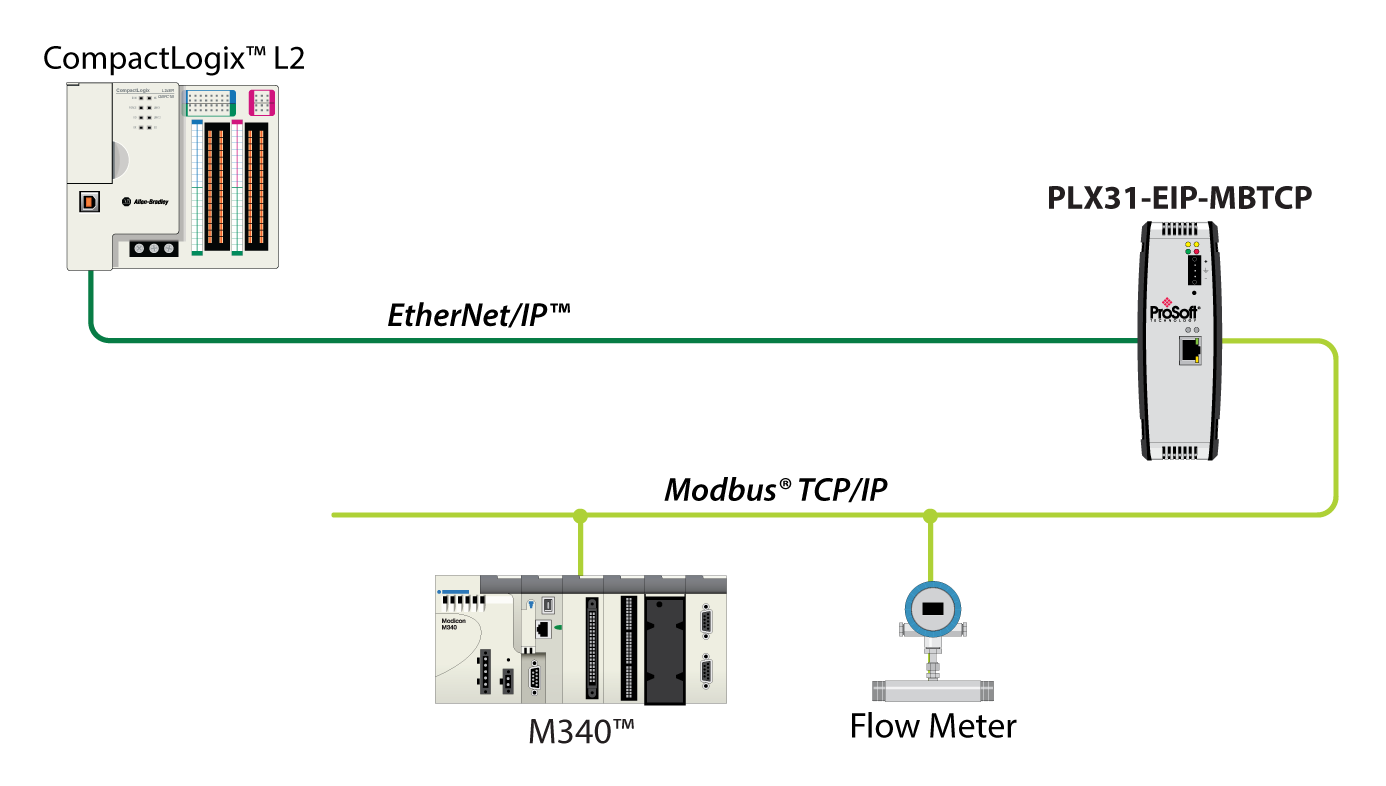

La passerelle EtherNet/IP vers Modbus TCP Prosoft PLX31-EIP-MBTCP fait dialoguer un automate Rockwell Automation (ControlLogix, CompactLogix, MicroLogix) ou tout contrôleur EtherNet/IP avec des automates, centrales de mesure ou superviseurs qui parlent Modbus TCP. Le pilote Modbus fonctionne en client et en serveur simultanément, avec une base d'échange de 10 000 registres de 16 bits.
C'est l'outil de l'intégrateur qui doit rapprocher une ligne de process Rockwell et une GTB, un SCADA ou des équipements de comptage Modbus TCP, sans écrire de blocs de communication dans l'automate. Le module se monte sur rail DIN et s'alimente en 24 VDC. Découvrez nos passerelles Modbus et nos convertisseurs de protocoles industriels.
Points forts du PLX31-EIP-MBTCP
- Modbus TCP : 10 clients, 160 commandes client, 5 connexions serveur MBAP et 5 encapsulées
- EtherNet/IP : 2 connexions E/S de classe 1 (248/248, RPI minimal 5 ms) et messagerie de classe 3 CIP ou PCCC
- Base d'échange de 10 000 registres de 16 bits
- Écriture sur changement de valeur et activation commande par commande
- Profil EDS Add-On intégré, configuration sécurisée par commutateur (firmware 1.04 et suivants)
- Alimentation 10 à 36 VDC, 300 mA sous 24 VDC, -25 à +70 °C
- UL / cUL Classe I Division 2 et ATEX II 3 G Ex ec IIC T5 Gc
Applications en bâtiment et sur site technique
- Site industriel tertiarisé : remontée des données d'un automate ControlLogix vers la GTB ou l'hyperviseur en Modbus TCP
- Comptage énergétique : lecture de centrales de mesure Modbus TCP par un automate CompactLogix
- Production de froid et CVC : échange entre l'automate de chaufferie et des contrôleurs de groupes froids Modbus TCP
- Traitement de l'eau et pompage : interface entre l'automate Rockwell et un SCADA Modbus existant
- Logistique et convoyage : partage d'informations entre lignes Rockwell et équipements tiers
Intégration et compatibilité
Côté EtherNet/IP, la passerelle accepte 5 connexions serveur de classe 3 et peut interroger d'autres automates (PLC-2, PLC-5, SLC, ControlLogix, CompactLogix, MicroLogix) avec 100 commandes client et les jeux de commandes PLC-5 et SLC500. Les services CIP Data Table Read et Write sont pris en charge. Plusieurs connexions E/S séparent les données de contrôle et le diagnostic, chacune avec sa propre cadence.
Côté Modbus TCP, les codes fonction 1, 2, 3, 4, 5, 6, 15 et 16 sont disponibles, ainsi que 22 et 23 en serveur. Chaque commande remonte son propre code d'erreur. La configuration se fait dans ProSoft Configuration Builder (PCB), et l'utilitaire ProSoft Discovery Service retrouve le module et modifie son adresse IP sans être sur le même sous-réseau. Une carte SD optionnelle conserve la configuration pour un remplacement rapide. Toute la gamme Prosoft est disponible sur demande.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX31-EIP-MBTCP | Carte standard | Armoire en local technique tempéré et sec |
| PLX31-EIP-MBTCP-CC | Carte tropicalisée HumiSeal 1A33 | Chaufferie, station d'eau, ambiance humide ou corrosive |
Caractéristiques techniques
| Protocole EtherNet/IP | 5 connexions serveur classe 3, 2 connexions client classe 3 connectées et 1 non connectée, messages CIP et PCCC |
| Connexions E/S classe 1 | 2, taille 248/248, RPI minimal 5 ms |
| Protocole Modbus TCP | 10 clients, 160 commandes client, 5 serveurs MBAP et 5 serveurs encapsulés |
| Codes fonction Modbus | 1, 2, 3, 4, 5, 6, 15, 16, plus 22 et 23 en serveur |
| Base de données | Jusqu'à 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier + / - / terre (connecteur J180) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Port Ethernet | 1 port RJ45 10/100 Mbit/s full et half-duplex, isolation 1 500 Vrms |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Chocs | IEC 60068-2-27 : 15 g / 11 ms en fonctionnement, 30 g / 18 ms hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Dimensions (H x L x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Voyants | CFG, ERR, PWR, FLT, NS, MS, liaison et activité Ethernet |
| Stockage de configuration | Emplacement carte SD (carte en option) pour sauvegarde et restauration |
| Certifications | UL / cUL Classe I Division 2 groupes A, B, C, D ; ATEX II 3 G Ex ec IIC T5 Gc (lettre de conformité Nemko) ; CE ; CB Safety ; KC ; EAC ; REACH |
| Option tropicalisée (-CC) | Vernis HumiSeal 1A33 (uréthane), classes de corrosion G1, G2 et G3 selon ANSI/ISA-S71.04 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, EtherNet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Rockwell Automation ControlLogix, CompactLogix et MicroLogix
- Variante
- Version standard (PLX31-EIP-MBTCP) ou tropicalisée (PLX31-EIP-MBTCP-CC)
- Connecteur
- RJ45 10/100 Mbit/s, bornier d'alimentation J180
- Protocoles
- EtherNet/IP (CIP, PCCC) ; Modbus TCP client et serveur
- Base de données
- Jusqu'à 10 000 registres de 16 bits
- Température de fonctionnement
- -25 à +70 °C
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
La passerelle est livrée avec un tournevis de 2,5 mm et le connecteur d'alimentation J180. À prévoir : une alimentation rail DIN 24 VDC, un switch Ethernet industriel si plusieurs équipements partagent le réseau et, en option, une carte SD pour la sauvegarde de configuration.
Documentation
Questions fréquentes
La passerelle est-elle client ou serveur Modbus TCP ?
Les deux. Elle interroge jusqu'à 10 serveurs avec 160 commandes client configurables, et accepte en parallèle 5 connexions serveur MBAP et 5 connexions serveur encapsulées. Une supervision peut donc lire ses registres pendant qu'elle collecte elle-même des données.
Pourquoi une passerelle alors que les deux protocoles passent sur Ethernet ?
EtherNet/IP et Modbus TCP partagent le câblage mais pas le langage. La passerelle traduit les échanges : l'automate Rockwell voit les données Modbus comme des E/S, et l'équipement Modbus TCP lit ou écrit les tags de l'automate sans programmation de messages côté contrôleur.
Combien de données peut-on échanger ?
La base interne compte jusqu'à 10 000 registres de 16 bits. Côté EtherNet/IP, deux connexions E/S de classe 1 de taille 248/248 avec un RPI minimal de 5 ms, complétées si besoin par la messagerie de classe 3.
Les deux réseaux peuvent-ils être sur des sous-réseaux différents ?
Le PLX31-EIP-MBTCP n'a qu'un port Ethernet : automate et équipements Modbus doivent être joignables depuis ce port. Pour isoler deux sous-réseaux, ProSoft propose la gamme PLX32 à deux ports Ethernet, sur demande.
Quand choisir la version PLX31-EIP-MBTCP-CC ?
La version -CC reçoit un vernis HumiSeal 1A33 qui protège la carte de l'humidité et des contaminants corrosifs jusqu'à la classe G3. Elle est conseillée en chaufferie, station d'épuration ou local technique mal ventilé.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX31-EIP-MBTCP
Précisez l'automate Rockwell en place, les équipements Modbus TCP à relier et le volume de données : nous vous répondons sous 24 h ouvrées avec une recommandation technique. Les tarifs dépendent des quantités et de la version choisie.
