Prosoft PLX82-MNET-61850 - Passerelle Modbus TCP vers IEC 61850
- Client IEC 61850 (MMS) pour jusqu'à 45 IED, rapports BRCB/URCB et commandes SBO
- Modbus TCP client (10 connexions, 2 000 commandes) et serveur (20 connexions)
- 2 ports Ethernet 10/100 Mbit/s RJ45, synchronisation SNTP/NTP
- Alimentation 10 à 36 VDC, 0 à +70 °C, boîtier aluminium sur rail DIN
- UL/cUL Classe I Division 2 et ATEX catégorie 3 G (série B)
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | Modbus TCP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Protocoles | Client IEC 61850 (MMS), Modbus TCP client et serveur |
| Capacité | 45 IED, 2 000 commandes Modbus client |
| Connecteur | 2 x RJ45, bornier à vis d'alimentation |
| Température de fonctionnement | 0 à +70 °C |
| Logiciel | ProSoft 61850 Configuration Manager (import CID/SCD, export Unity Pro) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

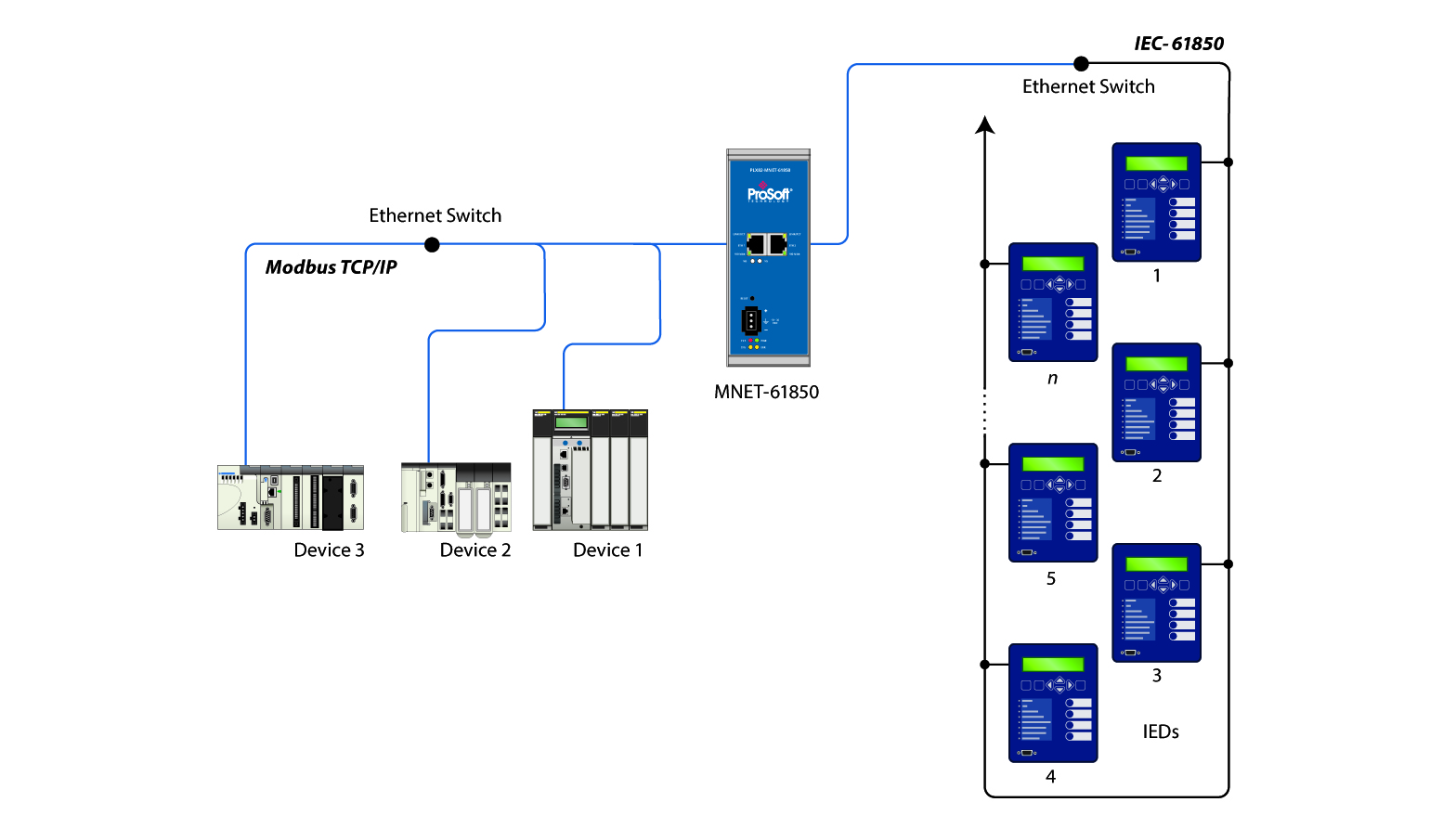

La passerelle IEC 61850 vers Modbus TCP Prosoft PLX82-MNET-61850 relie les équipements électroniques intelligents (IED) d'un poste électrique, relais de protection, contrôleurs de travée ou centrales de mesure, à un automate, un SCADA ou une GTB qui parle Modbus TCP. Elle agit comme client IEC 61850 côté poste et comme client et serveur Modbus TCP côté supervision, avec deux ports Ethernet distincts.
Elle s'adresse aux intégrateurs et aux exploitants qui doivent faire remonter l'état d'un poste HTA, d'un tableau général basse tension ou d'une installation de production dans un système de supervision technique existant, sans redévelopper de pilote IEC 61850. Le logiciel fourni lit les fichiers d'ingénierie du poste et génère la table d'échange. Retrouvez nos autres convertisseurs de protocoles et la gamme Prosoft.
Points forts du PLX82-MNET-61850
- Client IEC 61850 (MMS, IEC 61850-8-1) pour jusqu'à 45 IED
- Rapports bufferisés et non bufferisés (BRCB, URCB) et commandes directes ou SBO, en sécurité normale ou renforcée
- Modbus TCP client : jusqu'à 10 connexions et 2 000 commandes ; serveur : jusqu'à 20 connexions simultanées
- Deux ports Ethernet 10/100 Mbit/s RJ45, isolation 1 500 V eff.
- Import des fichiers CID et SCD, export de la liste des points en CSV
- Synchronisation horaire SNTP/NTP, résolution à la milliseconde
- Sauvegarde de la configuration sur carte SD industrielle 1 Go (option) pour un remplacement rapide
- Alimentation 10 à 36 VDC, boîtier aluminium sur rail DIN, certifications UL/cUL Classe I Division 2 et ATEX catégorie 3 G (série B)
Applications en bâtiment et sur site technique
- Supervision d'un poste de livraison HTA d'hôpital, de campus universitaire ou de site tertiaire : états des disjoncteurs, alarmes de protection et mesures remontées en GTB
- Intégration des relais de protection d'un datacenter dans le système de supervision de l'énergie, en complément des compteurs Modbus
- Centrale photovoltaïque ou cogénération en toiture d'un bâtiment logistique : dialogue entre les IED du poste et l'automate de pilotage
- Site industriel ou station de traitement d'eau : pilotage des cellules HTA depuis un automate Modbus TCP avec commandes Select Before Operate
Intégration et compatibilité
Côté poste, le PLX82-MNET-61850 utilise le profil MMS de l'IEC 61850-8-1. Il prend en charge les nœuds logiques de la norme, y compris ceux dédiés aux centrales hydrauliques et éoliennes, et publie l'état de chaque IED, des rapports et des communications. Côté supervision, les données sont exposées en registres de maintien Modbus (fonctions 3 et 16). Une GTB, un SCADA ou un automate Modbus TCP peut donc les lire directement, au même titre que les compteurs et centrales raccordés aux passerelles Modbus du site.
La configuration se fait avec ProSoft 61850 Configuration Manager : import des fichiers CID ou SCD, association des attributs aux registres par glisser-déposer, nommage automatique des variables, export CSV. Pour les automates Schneider Electric Quantum et M340, le logiciel génère aussi des fichiers de variables (.XSY) et de blocs fonctions (.XFM) à importer dans Unity Pro. Les outils ProSoft 61850 Tag Monitor et ProSoft Discovery Service servent à visualiser les valeurs en temps réel et à attribuer une adresse IP temporaire.
Caractéristiques techniques
| Protocoles | Client IEC 61850 (MMS) ; Modbus TCP client et serveur |
| Capacité IEC 61850 | Jusqu'à 45 IED |
| Capacité Modbus TCP | 10 connexions client (2 000 commandes max.) ; 20 connexions serveur |
| Fonctions Modbus | 3 (lecture registres de maintien), 16 (écriture registres multiples) |
| Ports Ethernet | 2 x RJ45 10/100 Base-T, isolation 1 500 V eff. |
| Synchronisation | Client SNTP/NTP |
| Stockage de configuration | Interne ; carte SD industrielle 1 Go en option |
| Alimentation | 24 VDC nominal, 10 à 36 VDC |
| Consommation | 200 mA max. à 24 VDC ; 450 mA max. à 10 VDC |
| Température de fonctionnement | 0 à +70 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Dimensions (H x l x P) | 140,2 x 52,3 x 111 mm |
| Chocs et vibrations | IEC 60068-2-27 (15 g en fonctionnement) ; IEC 60068-2-6 (5 g, 10 à 150 Hz) |
| Voyants | ERR, CFG, FLT, PWR ; liaison et activité sur chaque port |
| Montage | Rail DIN, boîtier aluminium extrudé |
| Certifications | UL/cUL Classe I Division 2, ATEX II 3 G Ex nA IIC T4A X (série B), CE, RoHS, REACH |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Protocoles
- Client IEC 61850 (MMS), Modbus TCP client et serveur
- Capacité
- 45 IED, 2 000 commandes Modbus client
- Connecteur
- 2 x RJ45, bornier à vis d'alimentation
- Température de fonctionnement
- 0 à +70 °C
- Logiciel
- ProSoft 61850 Configuration Manager (import CID/SCD, export Unity Pro)
Contenu et accessoires compatibles
La passerelle est livrée avec un bornier à vis J180 pour l'alimentation et un tournevis HRD250. La carte SD industrielle de 1 Go est proposée en option. Prévoyez une alimentation 24 VDC sur rail DIN et, si besoin, un switch Ethernet industriel pour séparer le réseau du poste de celui de la supervision.
Documentation
Questions fréquentes
Le PLX82-MNET-61850 est-il client ou serveur IEC 61850 ?
Il est client IEC 61850 (MMS) : il interroge jusqu'à 45 IED, reçoit leurs rapports et peut leur envoyer des commandes. Côté Modbus TCP, il fonctionne à la fois en client et en serveur, ce qui permet à un automate ou à un superviseur de lire les données sur le port 502.
Faut-il un automate Schneider Electric pour l'utiliser ?
Non. L'export de fichiers de variables et de blocs fonctions pour Unity Pro (Quantum, M340) est un plus, mais toute GTB, tout SCADA ou tout automate capable de lire des registres Modbus TCP (fonctions 3 et 16) peut exploiter les données publiées par la passerelle.
Comment importer la configuration des IED du poste ?
Le logiciel ProSoft 61850 Configuration Manager, fourni avec la passerelle, importe les fichiers CID et SCD issus de l'ingénierie du poste. On sélectionne ensuite les attributs de données par glisser-déposer pour les associer à des registres Modbus, puis on exporte la liste des points au format CSV.
Peut-on remplacer rapidement une passerelle défectueuse ?
Oui, si la configuration a été sauvegardée sur la carte SD industrielle optionnelle de 1 Go : il suffit de déplacer la carte dans la passerelle de remplacement. Sans carte, la configuration reste stockée en interne et dans le fichier hors ligne du logiciel.
La passerelle peut-elle être installée en zone à risque d'explosion ?
La série B dispose d'un certificat UL pour la Classe I Division 2 (groupes A, B, C, D) et d'une lettre de conformité ATEX catégorie 3 G (Ex nA IIC T4A X), pour une température ambiante de 0 à 70 °C. Le marquage exact doit être vérifié sur l'étiquette de l'appareil livré.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX82-MNET-61850
Indiquez le nombre d'IED, les fichiers d'ingénierie disponibles et le superviseur cible : nous vous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture. Les tarifs sont établis selon les quantités et la configuration du projet.
