Prosoft PLX32-EIP-MBTCP - Passerelle EtherNet/IP vers Modbus TCP double réseau
- Passerelle EtherNet/IP vers Modbus TCP, client et serveur sur les deux protocoles
- 2 ports Ethernet : un sous-réseau par protocole, sans changer les adresses IP
- 2 connexions I/O classe 1 (RPI jusqu'à 5 ms), profil EDS Add-On embarqué
- 10 clients Modbus TCP, 160 commandes, 10 000 registres de 16 bits
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Standard ou tropicalisé (suffixe -CC) |
| Connecteur | 2 x RJ45 Ethernet, bornier d'alimentation J180 |
| Température de fonctionnement | -25 à +70 °C |
| Connexions EtherNet/IP | 2 connexions I/O classe 1, 5 serveurs classe 3 |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- EtherNet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle EtherNet/IP vers Modbus TCP Prosoft PLX32-EIP-MBTCP (gamme PLX30 de ProSoft Technology) transfère des données à haut débit dans les deux sens entre des automates Rockwell Automation en EtherNet/IP et des équipements ou automates Modbus TCP/IP, par exemple Schneider Electric. Sa particularité : deux ports Ethernet séparés, qui placent chaque protocole sur son propre sous-réseau.
Pour un intégrateur ou un exploitant, c'est la solution pour relier deux réseaux existants sans renuméroter les équipements ni fusionner les plans d'adressage, tout en gardant le réseau d'automatisme isolé du réseau de supervision. Le profil EDS Add-On embarqué simplifie l'intégration dans Studio 5000. Retrouvez nos passerelles Modbus, nos convertisseurs de protocoles et la gamme Prosoft.
Points forts du PLX32-EIP-MBTCP
- 2 ports Ethernet indépendants : EtherNet/IP et Modbus TCP sur deux sous-réseaux distincts
- EtherNet/IP : 2 connexions I/O classe 1 de 248/248, RPI jusqu'à 5 ms par connexion
- Messagerie EtherNet/IP classe 3 : 5 connexions serveur, 2 connexions client connectées et 1 non connectée
- Compatibilité PLC2, PLC5, SLC, ControlLogix, CompactLogix et MicroLogix, messages PCCC et CIP
- Modbus TCP : 10 clients, 160 commandes, serveurs 5 MBAP et 5 encapsulés
- Base de 10 000 registres de 16 bits, priorisation des données par connexions I/O multiples
- Profil EDS Add-On embarqué et carte SD optionnelle pour la reprise après panne
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Site industriel ou logistique piloté par des automates Rockwell : remontée des données de process vers une GTB ou un superviseur Modbus TCP sur un réseau séparé
- Intégration de compteurs d'énergie, de centrales de mesure et de variateurs Modbus TCP dans un automate ControlLogix ou CompactLogix
- Bâtiment tertiaire ou hospitalier : séparation entre le réseau de l'automatisme technique et le réseau de supervision du bâtiment
- Échange de données entre automates Rockwell et Schneider Electric lors d'une extension ou d'une rénovation de ligne
Intégration et compatibilité
Côté EtherNet/IP, la passerelle échange ses données en I/O cyclique classe 1, avec un intervalle (RPI) réglable jusqu'à 5 ms, et en messagerie classe 3 avec les services CIP Data Table Read et Write. Elle peut aussi émettre des commandes vers des automates PLC-2, PLC-5 et SLC 500 (jeux de commandes basique, binaire, ASCII et SLC500). Le profil EDS Add-On évite de créer manuellement la structure de données dans Studio 5000.
Côté Modbus TCP, les codes fonction 1, 2, 3, 4, 5, 6, 15 et 16 sont pris en charge, plus 22 et 23 en serveur. Chaque commande s'active ou se désactive individuellement, avec option d'écriture sur changement de valeur. Depuis le firmware 1.006, l'automate peut piloter les commandes Modbus TCP (Command Control). Configuration et diagnostic se font avec ProSoft Configuration Builder, gratuit, via Ethernet.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX32-EIP-MBTCP | Carte électronique standard | Armoire en local technique propre |
| PLX32-EIP-MBTCP-CC | Carte vernie (conformal coating HumiSeal 1A33), protection contre les classes de corrosion G1 à G3 | Traitement d'eau, local humide ou atmosphère corrosive |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| EtherNet/IP I/O classe 1 | 2 connexions, taille 248/248, RPI 5 ms par connexion |
| EtherNet/IP classe 3 | 5 connexions serveur ; client : 2 connectées, 1 non connectée |
| Automates pris en charge | PLC2, PLC5, SLC, CLX, CMPLX, MICROLX |
| Messages EtherNet/IP | PCCC et CIP ; services 0x4C (lecture) et 0x4D (écriture) |
| Commandes EtherNet/IP | 100 commandes par client |
| Modbus TCP | Client et serveur ; 10 clients, serveurs 5 MBAP et 5 encapsulés |
| Commandes Modbus | Jusqu'à 160 commandes client |
| Codes fonction Modbus | 1, 2, 3, 4, 5, 6, 15, 16 ; 22 et 23 en serveur |
| Base de données | 10 000 registres de 16 bits |
| Ports Ethernet | 2 x RJ45, un sous-réseau par port |
| Alimentation | 24 VDC nominal, 10 à 36 VDC admis, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Sauvegarde | Emplacement carte SD (carte en option) |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, EtherNet/IP
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Standard ou tropicalisé (suffixe -CC)
- Connecteur
- 2 x RJ45 Ethernet, bornier d'alimentation J180
- Température de fonctionnement
- -25 à +70 °C
- Connexions EtherNet/IP
- 2 connexions I/O classe 1, 5 serveurs classe 3
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
Livré avec un tournevis de 2,5 mm et le connecteur d'alimentation J180. La carte SD de sauvegarde, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à prévoir séparément. Les fichiers EDS et le programme Command Control sont téléchargeables sur le site du constructeur.
Documentation
Questions fréquentes
Quelle différence avec le PLX31-EIP-MBTCP ?
Le PLX31-EIP-MBTCP n'a qu'un port Ethernet, partagé par les deux protocoles. Le PLX32-EIP-MBTCP dispose de deux ports, ce qui permet de garder EtherNet/IP et Modbus TCP sur deux sous-réseaux séparés sans modifier les adresses IP existantes.
La passerelle route-t-elle le trafic entre les deux réseaux ?
Non, elle échange des données applicatives via sa base de registres. Chaque port reste sur son propre sous-réseau, ce qui maintient la séparation entre le réseau d'automatisme et le réseau de supervision.
Peut-on l'utiliser avec un automate Schneider Electric ?
Oui, côté Modbus TCP la passerelle peut être client ou serveur. Le constructeur la présente justement pour faire dialoguer des automates Rockwell Automation et Schneider Electric.
Quand choisir la version -CC ?
La PLX32-EIP-MBTCP-CC reçoit un vernis de tropicalisation qui protège la carte contre l'humidité et les polluants des classes G1 à G3. Elle convient aux stations d'eau, aux locaux humides et aux zones côtières.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX32-EIP-MBTCP
Décrivez-nous vos deux réseaux et le volume de données à échanger : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités et de la version choisie.
Produits similaires
Voir toute la catégorie
Prosoft PLX31-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Prosoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
- Aucune (filaire)
- Ethernet
- Modbus TCP

Prosoft PLX32-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7 double réseau
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Moxa MGate 5134 - Passerelle Modbus RTU/ASCII/TCP vers PROFINET IO
- Aucune (filaire)
- Ethernet
- RS-485
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Prosoft antennes directionnelles 5 GHz - Antenne Wi-Fi longue portée
- Wi-Fi
- IP67

Prosoft cordons LMR 400 - Câble coaxial d'antenne N faible perte
- 4G LTE
- Wi-Fi

Prosoft RLX2-IHNF - Point d'accès Wi-Fi industriel 802.11n bi-bande
- Wi-Fi
- Ethernet
- RS-232
Pour aller plus loin
Produits similaires
ATOP SF63 - Convertisseur série RS-232/422/485 vers fibre optique
Prosoft PLX31-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7
- Aucune (filaire)
- Ethernet
- EtherNet/IP
- Passerelle EtherNet/IP (client et serveur) vers automates Siemens S7 sur Industrial Ethernet
- Lecture et écriture S7-200, S7-300, S7-400, S7-1200 et S7-1500 : DB, entrées, sorties, mémentos
- 20 clients S7 de 16 commandes, 2 connexions E/S classe 1 EtherNet/IP
- 10 000 registres de 16 bits partagés, 1 port Ethernet 10/100
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Prosoft PLX31-MBTCP-PND - Passerelle Modbus TCP vers PROFINET Device
- Passerelle Modbus TCP (client et serveur) vers PROFINET Device classe A, certifiée PROFINET v2
- Jusqu'à 10 clients Modbus TCP, 160 commandes et 10 000 registres de 16 bits partagés
- 1 440 octets d'E/S PROFINET en entrée et en sortie, échanges cycliques RT et acycliques
- 1 port Ethernet 10/100 Mbit/s, alimentation 10 à 36 VDC, montage rail DIN
- -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2, version tropicalisée -CC
Prosoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
- Aucune (filaire)
- Ethernet
- Modbus TCP
- Passerelle Modbus TCP (client et serveur) vers automates Siemens S7 sur Industrial Ethernet
- Lecture et écriture S7-200 à S7-1500 : DB, entrées, sorties, mémentos, compteurs, temporisations
- 20 clients S7, 10 clients et 10 serveurs Modbus TCP, 160 commandes Modbus
- 10 000 registres de 16 bits partagés, 1 port Ethernet 10/100
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Prosoft PLX32-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7 double réseau
- Aucune (filaire)
- Ethernet
- EtherNet/IP
- Passerelle EtherNet/IP (client et serveur) vers automates Siemens S7 sur Industrial Ethernet
- 2 ports Ethernet : réseau Rockwell et réseau Siemens sur deux sous-réseaux, sans réadressage
- 20 clients S7 vers S7-200 à S7-1500, 2 connexions E/S classe 1 EtherNet/IP
- 10 000 registres de 16 bits partagés, carte SD optionnelle
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Prosoft PLX51-DF1 - Passerelle EtherNet/IP vers DF1 série
Prosoft PLX51-DL - Enregistreur de données EtherNet/IP, DF1 et Modbus
- Enregistreur de données horodatées : jusqu'à 16 777 216 enregistrements
- Sources : tags Logix EtherNet/IP, fichiers DF1, Modbus RTU et Modbus TCP
- Export CSV ; version Plus avec courbes web et API REST JSON
- 1 port Ethernet 10/100, 1 port RS-232 isolé, 10 à 28 VDC, 1,7 W
- IP20 rail DIN, UL Classe I Division 2, ATEX zone 2

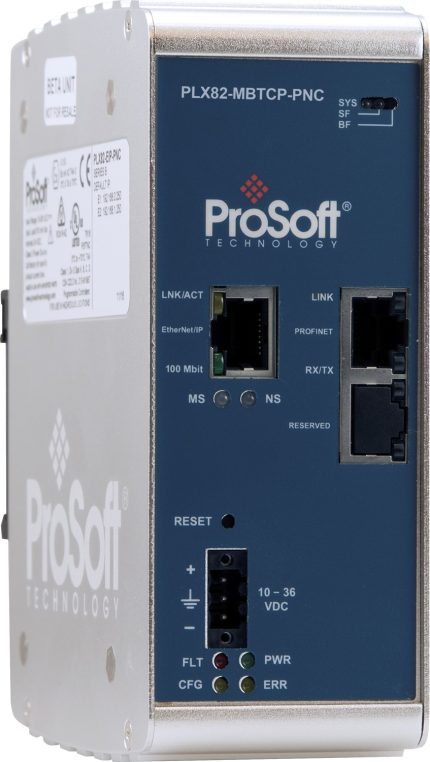

Prosoft PLX82-MBTCP-PNC - Passerelle Modbus TCP vers contrôleur PROFINET
