ControlByWEB XW-210 - Relais piloté Wi-Fi, 1 entrée et 4 sondes 1-Wire
- Relais SPDT 12 A (277 V AC / 30 V DC), mode marche/arrêt ou impulsion
- Wi-Fi 802.11 b/g/n 2,4 GHz, WPA2, mode point d'accès intégré
- 1 entrée opto-isolée 4-26 V DC et jusqu'à 4 sondes de température 1-Wire
- Modbus TCP, XML, alertes e-mail, alimentation 9 à 28 V DC
- Boîtier rail DIN ou mural, -40 à +65,5 °C, UL 61010-1, garantie 5 ans
| Connectivité radio | Wi-Fi |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP |
| Grandeur mesurée | Humidité, Impulsions, Ouverture / contact, Température |
| Usage | Chaîne du froid, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Port 1-Wire, Sortie relais |
| Certifications | UL / cUL |
| Plage de mesure | Température : -55 à +125 °C |
| Précision | Température : ±0,5 °C (de -10 à +85 °C) |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Sondes 1-Wire ControlByWEB (X-DTS, X-DTHS-P), contrôleur ControlByWEB X-600M, ControlByWEB Cloud |
| Relais | 1 x SPDT (Form C), 12 A, 277 V AC / 30 V DC |
| Connecteur | Borniers débrochables 3,81 mm, antenne RP-SMA |
| Garantie | 5 ans |
- Wi-Fi
- 1-Wire
- Modbus TCP
- API HTTP / REST
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

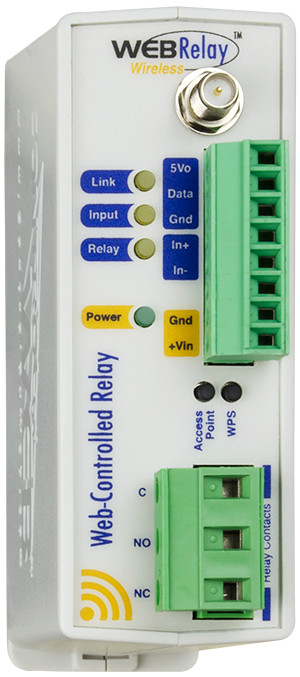

Le ControlByWEB XW-210, ou WebRelay Wireless, est un relais piloté en Wi-Fi qui commande une charge, surveille un contact et mesure jusqu'à quatre températures sans aucun câble réseau. Il s'adresse aux exploitants, services techniques et intégrateurs qui doivent piloter un équipement isolé : portail, éclairage, ventilateur, chambre froide ou armoire technique en fond de parking.
Le module embarque son serveur web, sa logique et son horloge. Il fonctionne seul, sans logiciel ni abonnement, ou s'intègre à une supervision existante en Modbus TCP. Le bénéfice est concret : un point de commande et de mesure ajouté en quelques minutes, là où une tranchée ou un passage de câble Ethernet serait disproportionné.
Points forts du XW-210
- 1 relais SPDT (inverseur, Form C) 12 A sous 277 V AC ou 30 V DC, contacts AgSnO2
- Modes marche/arrêt ou impulsion réglable de 0,1 à 86 400 s (une journée)
- 1 entrée opto-isolée 4 à 26 V DC avec compteur 24 bits jusqu'à 20 Hz
- Bus 1-Wire pour 4 sondes de température DS18B20, -55 à +125 °C, ±0,5 °C
- Wi-Fi 802.11 b/g/n 2,4 GHz, WPA2, mode point d'accès et WPS par bouton
- Alimentation 9 à 28 V DC, 188 mA maximum, compatible transformateur ou panneau solaire
- Journal de 512 Ko en mémoire flash non volatile et alertes e-mail vers 8 destinataires
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Restauration collective, santé et laboratoires : surveillance de réfrigérateurs et congélateurs avec alerte e-mail sur dépassement de seuil, dans une logique de surveillance de température.
- Collectivités et logistique : ouverture d'un portail ou d'une porte par impulsion, avec retour d'état par contact sec sur l'entrée.
- Tertiaire et enseignement : commande horaire d'un éclairage extérieur ou d'un extracteur dans un local où le réseau filaire n'arrive pas.
- Locaux techniques et abris : relevé de température et redémarrage à distance d'un équipement par coupure franche du relais.
Intégration et compatibilité
Le XW-210 rejoint le réseau Wi-Fi du site en DHCP ou en adresse IP fixe, avec sécurité Open, WEP, WPA ou WPA2. Les protocoles disponibles sont HTTP, XML, SSL, Modbus TCP/IP, SMTP et Remote Services. Une GTB ou un automate lit les valeurs et commande le relais en Modbus TCP. Un superviseur peut aussi interroger le fichier state.xml en HTTP.
Le module peut se rattacher à un serveur distant : le contrôleur programmable ControlByWEB X-600M ou le service cloud du constructeur. Il peut également commander des relais situés sur d'autres équipements ControlByWEB. La configuration se fait entièrement par menus dans le navigateur, et un interpréteur BASIC couvre les besoins de logique plus avancés. Retrouvez les autres relais pilotés par IP et toute la gamme ControlByWEB.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | XW-210-I |
| Relais | 1 relais SPDT (Form C), 12 A max, 277 V AC / 30 V DC, résistance de contact inférieure à 30 mΩ |
| Durée de vie du relais | 100 000 cycles électriques, 10 millions de cycles mécaniques (typique) |
| Modes du relais | Marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Entrée numérique | 1 entrée opto-isolée, 4 à 26 V DC, 950 µA à 4 V, 8,5 mA à 26 V, maintien minimal 25 ms |
| Comptage | 24 bits, 20 Hz max, front montant, descendant ou les deux |
| Sondes de température | Jusqu'à 4 sondes DS18B20 sur bus 1-Wire, -55 à +125 °C, ±0,5 °C de -10 à +85 °C |

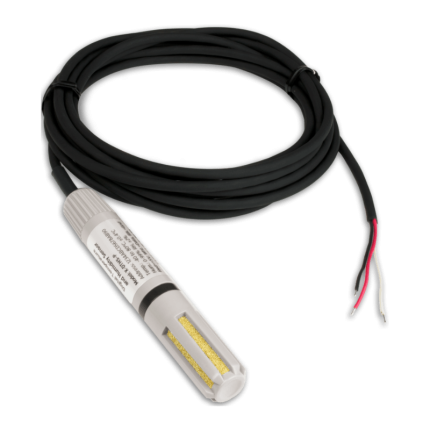

| Humidité (option) | Sonde X-DTHS-P, 0 à 100 % HR, ±2 % |
| Wi-Fi | IEEE 802.11 b/g/n, 2,412 à 2,462 GHz, Open, WEP, WPA, WPA2, DHCP ou IP fixe |
| Puissance radio | 14 dBm (802.11b/g), 12 dBm (802.11n) |
| Antenne | Externe fournie, 2,4 GHz, omnidirectionnelle, gain inférieur ou égal à 2,1 dBi, connecteur RP-SMA articulé |
| Portée | Jusqu'à environ 76 m (250 ft), selon l'environnement |
| Protocoles | HTTP, XML, SSL, Modbus TCP/IP, SMTP, Remote Services |
| Journalisation | 512 Ko, flash non volatile, tampon circulaire |
| Horloge | Horloge temps réel, réglage manuel ou NTP, passage heure d'été automatique |
| Alimentation | 9 à 28 V DC, 188 mA max |
| Connectique | Borniers débrochables (relais 3 points, alimentation, entrée et 1-Wire au pas de 3,81 mm) |
| Voyants et boutons | 4 LED (alimentation, relais, entrée, liaison), bouton point d'accès, bouton WPS |
| Température de fonctionnement | -40 à +65,5 °C (stockage -40 à +85 °C), 5 à 95 % HR sans condensation |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, montage rail DIN ou mural |
| Conformité | FCC partie 15 classe B (FCC ID 2AE4Z-XWD002), IC 21441-XWD002, CISPR 22 et 24, EN 55022, EN 55024, UL 61010-1, CSA C22.2 n° 61010-1-12 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Interfaces et bus de terrain
- 1-Wire
- Protocoles IP et intégration
- Modbus TCP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Chaîne du froid, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Port 1-Wire, Sortie relais
- Certifications
- UL / cUL
- Plage de mesure
- Température : -55 à +125 °C
- Précision
- Température : ±0,5 °C (de -10 à +85 °C)
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Sondes 1-Wire ControlByWEB (X-DTS, X-DTHS-P), contrôleur ControlByWEB X-600M, ControlByWEB Cloud
- Relais
- 1 x SPDT (Form C), 12 A, 277 V AC / 30 V DC
- Connecteur
- Borniers débrochables 3,81 mm, antenne RP-SMA
- Garantie
- 5 ans
Contenu et accessoires compatibles
Le module est livré avec son antenne Wi-Fi externe. À prévoir selon l'usage : une alimentation 12 V DC ou une alimentation rail DIN 24 V, des sondes de température 1-Wire (sonde étanche résistante à l'eau, sonde murale), la sonde de température et d'humidité X-DTHS-P, et un contact magnétique d'ouverture pour l'entrée.
Documentation
Questions fréquentes
Quelle est la portée Wi-Fi du XW-210 ?
Le constructeur annonce une portée typique jusqu'à 250 pieds, soit environ 76 m, qui dépend fortement de l'environnement (cloisons, armoires métalliques). L'antenne externe articulée, à connecteur RP-SMA, aide à orienter le signal vers le point d'accès.
Le XW-210 peut-il fonctionner sans réseau Wi-Fi existant ?
Oui. Un bouton active un mode point d'accès : le module crée alors son propre réseau et sert ses pages web directement au navigateur ou à l'application CBW Mobile, sans serveur ni autre équipement ControlByWEB.
Peut-on le raccorder à une GTB ?
Oui, en Modbus TCP/IP sur le réseau Wi-Fi : la GTB lit l'entrée, les températures et l'état du relais, et peut commander le relais. Les requêtes XML sur HTTP (state.xml) conviennent aux superviseurs et scripts maison.
Quelle différence avec un WebRelay filaire ?
Les WebRelay classiques se raccordent en Ethernet RJ-45 et peuvent souvent être alimentés en PoE. Le XW-210 se connecte uniquement en Wi-Fi 802.11 b/g/n et s'alimente en 9 à 28 V DC, ce qui le destine aux emplacements où tirer un câble réseau est impossible ou trop coûteux.
Quelles sondes de température utiliser ?
Le bus 1-Wire accepte jusqu'à 4 sondes numériques de type DS18B20 de la gamme ControlByWEB (-55 à +125 °C, ±0,5 °C entre -10 et +85 °C), ainsi que la sonde de température et d'humidité X-DTHS-P (0 à 100 % HR, ±2 %).
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le XW-210
Ajoutez le XW-210 à votre sélection et envoyez votre demande : nous répondons sous 24 h ouvrées avec un tarif adapté à vos quantités. Nos techniciens vous aident aussi à choisir les sondes, l'alimentation et le mode d'intégration Wi-Fi le plus adapté à votre site.
Produits similaires
Voir toute la catégorie
HWgroup Relay Output 1W-UNI - Module 4 sorties relais sur bus 1-Wire UNI
- Aucune (filaire)
- 1-Wire
- Alimenté par le bus

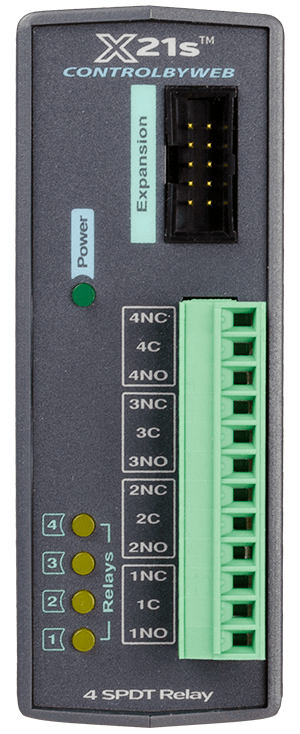

ControlByWEB X-21s - Module d'extension 4 relais Form C pour X-400 et X-600M
