Prosoft PLX31-EIP-ASCII - Passerelle EtherNet/IP vers ASCII série
- Passerelle EtherNet/IP (client et serveur) vers équipements série ASCII : lecteurs, balances, imprimantes
- 1 port série (PLX31-EIP-ASCII) ou 4 ports indépendants (PLX31-EIP-ASCII4), RS-232, RS-422 ou RS-485
- Tampons de 255 octets, 110 à 115 200 bauds, fin de trame par caractère, délai ou longueur
- Ports série isolés 2 500 Vrms, boîtier IP20 sur rail DIN
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-422, RS-485 |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | EtherNet/IP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Indice de protection | IP20 à IP40 (intérieur) |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45 Ethernet 10/100, 1 ou 4 ports série RJ45 avec adaptateurs RJ45-DB9 et DB9-bornier, bornier d'alimentation J180 |
| Température de fonctionnement | -25 à +70 °C |
| Ports série | 1 port, 4 ports |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- EtherNet/IP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle EtherNet/IP ASCII Prosoft PLX31-EIP-ASCII relie des équipements série qui émettent ou attendent des chaînes de caractères (lecteurs de codes-barres, balances, imprimantes, terminaux, instruments de terrain) à un automate EtherNet/IP comme ControlLogix ou CompactLogix de Rockwell Automation, ou à certains contrôleurs Schneider Electric. Elle reçoit les trames ASCII, les range dans sa base de données interne et les met à disposition du réseau Ethernet, et inversement pour l'émission.
Elle s'adresse aux intégrateurs et services techniques qui doivent raccorder un parc d'appareils série sans développer de liaison spécifique dans l'automate : quais logistiques, ateliers de conditionnement, locaux techniques ou sites industriels. Deux versions existent, à 1 ou 4 ports série. Retrouvez nos autres convertisseurs de protocoles industriels et nos serveurs de ports série.
Points forts du PLX31-EIP-ASCII
- Pilote ASCII en réception seule, émission seule ou émission-réception, configurable port par port
- 1 port série (PLX31-EIP-ASCII) ou 4 ports indépendants (PLX31-EIP-ASCII4)
- Interfaces RS-232, RS-422 ou RS-485 sélectionnables, de 110 à 115 200 bauds
- Tampons d'émission et de réception de 255 octets, temporisation de 0 à 65 535 ms entre caractères émis
- Fin de message par caractère(s) de terminaison, délai, temporisation inter-caractères ou longueur fixe
- EtherNet/IP client (100 commandes) et serveur : 5 connexions classe 3, connexions E/S classe 1 avec RPI de 5 ms
- Base de 10 000 registres de 16 bits, profil EDS Add-On embarqué pour Studio 5000
- Ports série isolés 2 500 Vrms (UL 1577), boîtier IP20, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Plateforme logistique ou messagerie : remontée des lectures de codes-barres et des pesées de quai vers l'automate de convoyage
- Atelier de production ou de conditionnement : pilotage d'une imprimante d'étiquettes série depuis un automate EtherNet/IP
- Laboratoire, cuisine centrale ou blanchisserie industrielle : collecte des poids de balances série pour la traçabilité
- Site industriel ou station de traitement : intégration d'instruments de terrain à sortie ASCII dans un réseau Ethernet
- Modernisation d'une installation existante, avec notes de migration publiées depuis les anciens modules 5201-DFNT-ASCII et MVI46-GSC
Intégration et compatibilité
Côté Ethernet, le PLX31-EIP-ASCII prend en charge EtherNet/IP en messagerie explicite (CIP et PCCC) et en connexions d'E/S classe 1. Les familles d'automates PLC-2, PLC-5, SLC, ControlLogix, CompactLogix et MicroLogix sont reconnues. Avec les connexions d'E/S, l'automate échange les données sans programmation de messages ; un profil EDS Add-On (AOP) embarqué facilite l'intégration dans Studio 5000 et RSLogix 5000.
Côté série, chaque port reçoit et transmet des données selon le mode choisi. Un numéro de séquence signale l'arrivée d'une nouvelle trame ou la demande d'émission, ce qui simplifie la logique dans l'automate. Paramètres réglables : parité, 5 à 8 bits de données, 1 ou 2 bits de stop, temporisations RTS, contrôle de flux RTS/CTS, DTR/DSR ou XON/XOFF. La configuration et le diagnostic passent par ProSoft Configuration Builder via Ethernet ; une carte SD optionnelle conserve la configuration pour une reprise rapide. Voir toute la gamme Prosoft.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

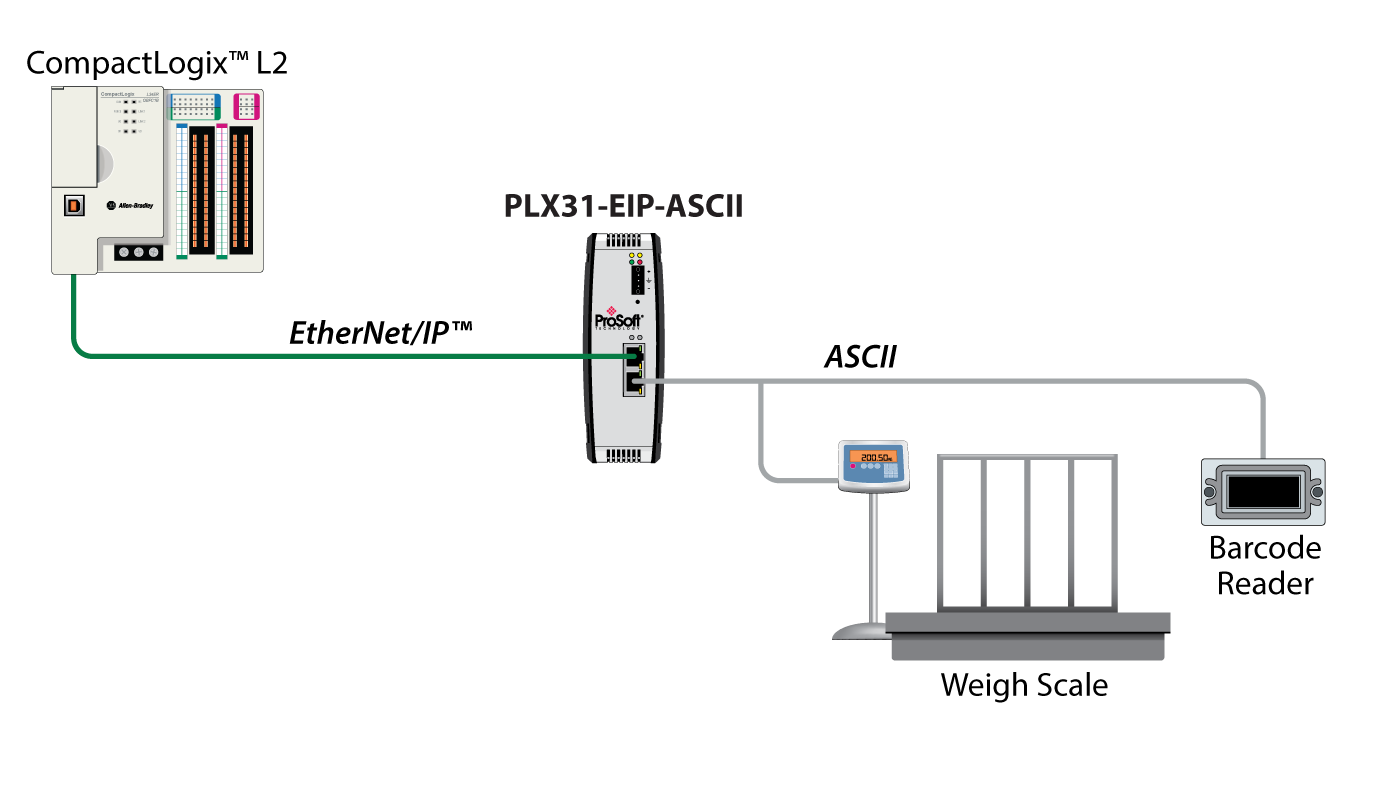

| PLX31-EIP-ASCII | 1 port série, 1 connexion E/S classe 1 | Un seul appareil ASCII : lecteur, balance ou imprimante |

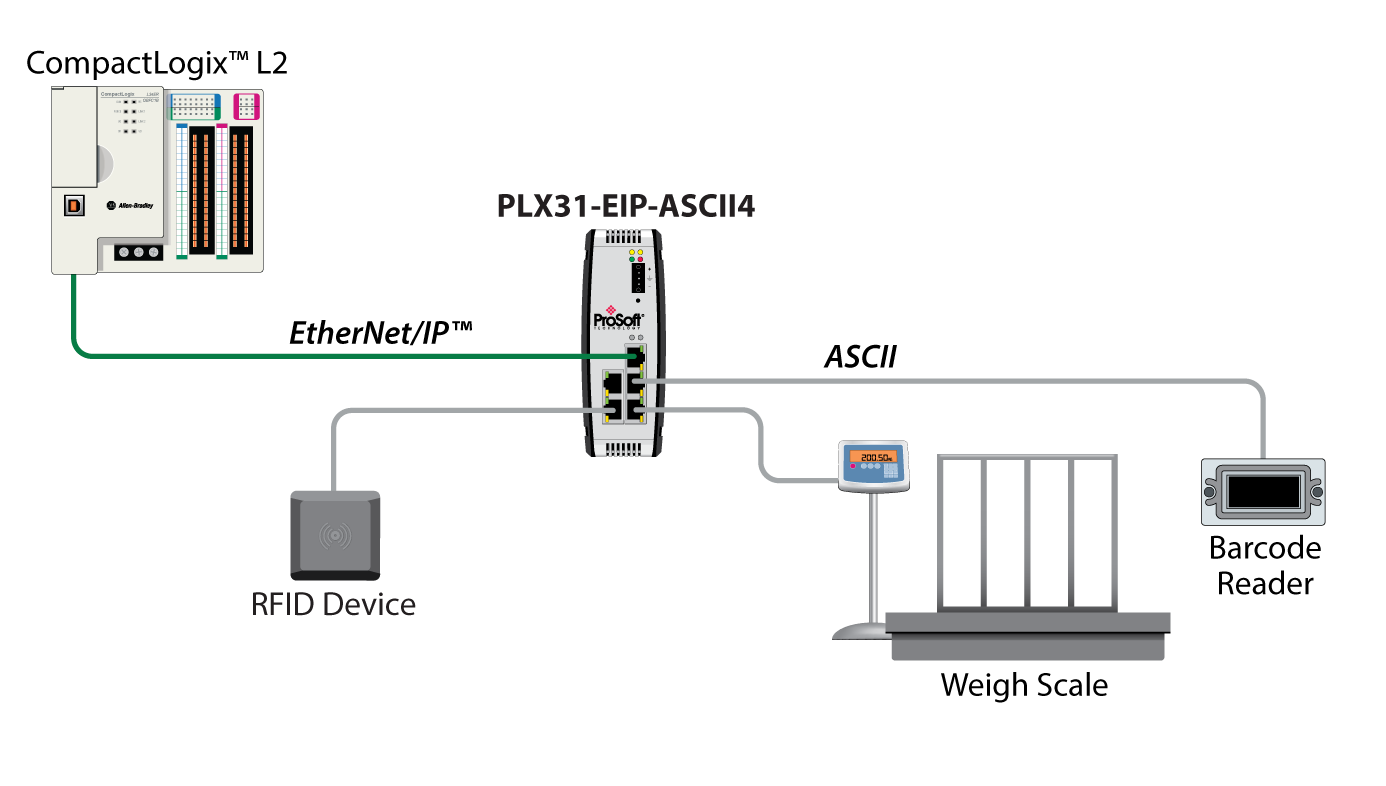

| PLX31-EIP-ASCII4 | 4 ports série indépendants, 4 connexions E/S classe 1 | Plusieurs appareils sur un même poste ou une même ligne |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole Ethernet | EtherNet/IP client et serveur, messages CIP et PCCC |
| Connexions serveur classe 3 | 5 |
| Connexions client classe 3 | 2 connectées, 1 non connectée, 100 commandes par client |
| Connexions E/S classe 1 | 1 (PLX31-EIP-ASCII) ou 4 (PLX31-EIP-ASCII4), taille 248/248, RPI 5 ms par connexion |
| Jeux de commandes | PLC-2/PLC-3/PLC-5 basique, PLC-5 binaire, PLC-5 ASCII, SLC500 |
| Ports série | 1 ou 4, connecteur RJ45, RS-232, RS-422 ou RS-485 |
| Vitesse série | 110 à 115 200 bauds, parité aucune, paire ou impaire, 5 à 8 bits, 1 ou 2 bits de stop |
| Tampons ASCII | 255 octets en émission et en réception, délai de 0 à 65 535 ms entre caractères émis |
| Fin de réception | Flux continu, caractère(s) de terminaison, temporisation de message, délai inter-caractères ou longueur de paquet |
| Isolation série | 2 500 Vrms selon UL 1577 |
| Protection série | RS-485/422 par diodes TVS (27 V), RS-232 protégé jusqu'à 36 V sous tension |
| Port Ethernet | 1 x RJ45 10/100 Mbit/s full et half-duplex, isolation 1 500 Vrms |
| Base de données | 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Chocs | IEC 60068-2-27 : 15 g en fonctionnement, 30 g hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Indice de protection | IP20, NEMA/UL type ouvert |
| Sauvegarde | Emplacement carte SD (carte en option) |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet ; ProSoft Discovery Service pour changer l'adresse IP hors sous-réseau ; verrouillage de la configuration par commutateur (firmware 1.04 et plus) |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS ; déclaration de conformité ODVA EtherNet/IP |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- EtherNet/IP
- Usage
- GTB / intégration BMS, Réseau industriel
- Indice de protection
- IP20 à IP40 (intérieur)
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45 Ethernet 10/100, 1 ou 4 ports série RJ45 avec adaptateurs RJ45-DB9 et DB9-bornier, bornier d'alimentation J180
- Température de fonctionnement
- -25 à +70 °C
- Ports série
- 1 port, 4 ports
Contenu et accessoires compatibles
Chaque passerelle est livrée avec un tournevis de 2,5 mm, le connecteur d'alimentation J180 et, pour chaque port série, un cordon adaptateur RJ45 vers DB9 mâle et un adaptateur DB9 vers bornier à vis (1 jeu pour le PLX31-EIP-ASCII, 4 pour le PLX31-EIP-ASCII4). La carte SD, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à commander séparément.
Documentation
Questions fréquentes
Quels équipements peut-on raccorder ?
Tout appareil qui échange des chaînes de caractères sur une liaison série : lecteurs de codes-barres, balances, imprimantes, terminaux ou instruments de terrain. La passerelle ne décode pas un protocole métier : elle transmet les caractères reçus et émis, que l'automate interprète.
Quelle différence entre PLX31-EIP-ASCII et PLX31-EIP-ASCII4 ?
Le PLX31-EIP-ASCII dispose d'un port série et d'une connexion E/S classe 1. Le PLX31-EIP-ASCII4 offre quatre ports série indépendants et quatre connexions E/S classe 1, pour raccorder plusieurs appareils avec une seule passerelle.
Comment l'automate sait-il qu'une nouvelle lecture est arrivée ?
Chaque bloc de réception commence par un numéro de séquence incrémenté par la passerelle à chaque trame complète. L'automate détecte ce changement et lit la longueur et les caractères reçus, jusqu'à 254 caractères par message.
Faut-il programmer des messages dans l'automate ?
Non si vous utilisez les connexions d'E/S classe 1 : les données sont échangées cycliquement avec un RPI de 5 ms. Le profil EDS Add-On embarqué simplifie la déclaration de la passerelle dans Studio 5000.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX31-EIP-ASCII
Indiquez-nous le nombre et le type d'appareils série, l'automate cible et le format des trames : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
