Prosoft PLX51-DL - Enregistreur de données EtherNet/IP, DF1 et Modbus
- Enregistreur de données horodatées : jusqu'à 16 777 216 enregistrements
- Sources : tags Logix EtherNet/IP, fichiers DF1, Modbus RTU et Modbus TCP
- Export CSV ; version Plus avec courbes web et API REST JSON
- 1 port Ethernet 10/100, 1 port RS-232 isolé, 10 à 28 VDC, 1,7 W
- IP20 rail DIN, UL Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232 |
| Protocoles IP et intégration | API HTTP / REST, EtherNet/IP, Modbus TCP |
| Usage | Maintenance prédictive, Réseau industriel, Télégestion de sites distants |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Température de fonctionnement : -20 à +70 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | PLX51-DL-232 (Data Logger) ou PLX51-DLplus-232 (Data Logger Plus, courbes web et API REST) |
| Connecteur | RJ45 10/100 Mbit/s, bornier 4 points RS-232 isolé, bornier d'alimentation 3 points |
| Capacité d'enregistrement | 16 777 216 enregistrements, 200 tags, mémoire non volatile |
| Température de fonctionnement | -20 à +70 °C |
| Version | Data Logger, Data Logger Plus |
- Aucune (filaire)
- Ethernet
- RS-232
- Modbus RTU
- Modbus TCP
- API HTTP / REST
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

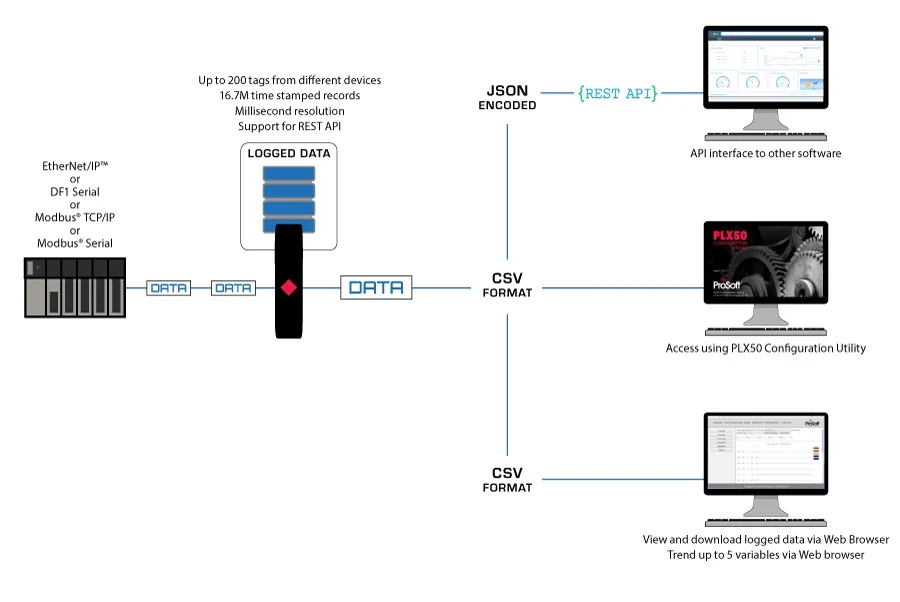

L'enregistreur de données EtherNet/IP Prosoft PLX51-DL lit des valeurs dans des automates EtherNet/IP, des automates DF1 série ou des équipements Modbus, puis les stocke horodatées dans sa mémoire non volatile. Chaque enregistrement contient la date et l'heure, le nom de la variable, son type et sa valeur, avec une capacité de plus de 16 millions d'enregistrements.
Il répond à un besoin fréquent des exploitants : garder une trace locale du fonctionnement d'une installation isolée ou mal desservie en communication, pour la maintenance prédictive, l'analyse de dérives ou l'amélioration d'un process. Deux versions existent : PLX51-DL-232 et PLX51-DLplus-232, qui ajoute des courbes consultables dans le navigateur et une API REST. Il complète notre gamme de convertisseurs de protocoles.
Points forts du PLX51-DL
- Capacité de 16 777 216 enregistrements en mémoire non volatile, jusqu'à 200 tags
- Sources de données : tags Logix, fichiers DF1, Modbus RTU et Modbus TCP
- Critères d'enregistrement : variation (delta), battement périodique (heartbeat) ou déclenchement par tag
- Deux modes : arrêt quand la mémoire est pleine ou écrasement des données les plus anciennes
- Export des données en CSV ; serveur web de diagnostic intégré
- Version Plus : courbes web de 5 variables, 10 000 points par courbe, mise à l'échelle configurable
- Version Plus : API REST qui délivre les données au format JSON vers d'autres systèmes
- Alimentation 10 à 28 VDC, 1,7 W, de -20 à +70 °C
Applications en bâtiment et sur site technique
- Sites techniques isolés (pompage, relevage, réservoirs) : conserver l'historique quand la liaison de télégestion est intermittente
- Chaufferies et sous-stations : enregistrer températures, états et alarmes pour analyser un incident a posteriori
- Constructeurs de machines (OEM) : journaliser le fonctionnement d'un équipement pour identifier des pistes d'efficacité
- Maintenance prédictive : suivre l'évolution de variables process et repérer des dérives avant la panne
- Version Plus : alimenter une application ou un tableau de bord via l'API REST JSON
Intégration et compatibilité
En EtherNet/IP, le module lit directement les tags d'un automate Logix (20 connexions TCP, 10 connexions CIP). Sur son port RS-232 isolé, il interroge des automates DF1 (Full Duplex ou Half Duplex) ou des esclaves Modbus RTU. En Modbus TCP, il lit des bobines, entrées TOR, registres de maintien et registres d'entrée (fonctions 1 à 4). Types de données gérés : BOOL, SINT, INT, DINT et REAL.
La configuration et la récupération des données se font avec le logiciel gratuit PLX50 Configuration Utility, qui exporte les enregistrements en CSV. Sur le PLX51-DLplus-232, les données peuvent aussi être téléchargées en CSV depuis le serveur web, visualisées en courbes et lues par une application tierce grâce à l'API REST (messages JSON). Le constructeur fournit fichiers EDS, exemples de programmes et, pour la version Plus, un exemple Python.
Pour convertir des protocoles plutôt que les enregistrer, voir nos passerelles Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

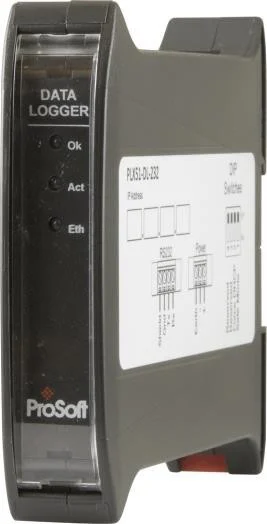

| PLX51-DL-232 | Enregistrement horodaté et export CSV via le logiciel de configuration | Historique local simple, récupéré ponctuellement par un technicien |

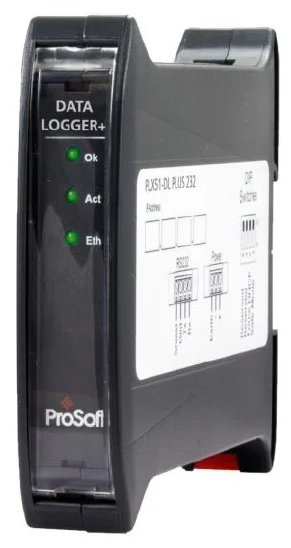

| PLX51-DLplus-232 | Ajoute courbes web (5 variables, 10 000 points chacune), export CSV par le web et API REST JSON | Consultation à distance par navigateur ou intégration à un tableau de bord |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Sources de données | Tags Logix (EtherNet/IP), fichiers DF1, Modbus RTU et Modbus TCP |
| Capacité | 16 777 216 enregistrements maximum, 200 tags maximum |
| Types de données | BOOL, SINT, INT, DINT, REAL |
| Critères d'enregistrement | Variation (delta), heartbeat, déclenchement par tag |
| Mémoire | Non volatile, enregistrements mis en cache |
| Ethernet | 1 x RJ45 10/100 Mbit/s, full ou half duplex, auto-MDIX ; 20 ARP, 20 TCP, 10 CIP |
| Port série | RS-232 isolé, bornier 4 points, 1 200 à 115 200 bit/s, 8 bits, 1 stop, parité aucune, paire ou impaire |
| DF1 | Full Duplex, Half Duplex, détection CRC ou BCC |
| Modbus | Modbus RTU et Modbus TCP, fonctions 1, 2, 3 et 4 |
| Courbes web (Plus) | 5 objets, 10 000 enregistrements par objet, tags et mise à l'échelle configurables |
| API (Plus) | REST, messages JSON |
| Alimentation | 10 à 28 VDC, 70 mA à 24 VDC, 130 mA à 10 VDC, bornier 3 points |
| Consommation | 1,7 W |
| Température de fonctionnement | -20 à +70 °C |
| Boîtier | Plastique, IP20, NEMA/UL Open Type, rail DIN |
| Dimensions (H x L x P) | 101 x 22,5 x 120 mm |
| CEM | EN 61000-4-2, IEC 61000-4-3, -4-4, -4-5, -4-6 |
| Certifications | UL/cUL Classe I Division 2 ; ATEX zone 2 (catégorie 3) ; CB Safety ; CE, RoHS ; REACH ; EAC |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Interfaces et bus de terrain
- Ethernet, RS-232, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, API HTTP / REST, EtherNet/IP
- Usage
- Maintenance prédictive, Télégestion de sites distants, Réseau industriel
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Température de fonctionnement : -20 à +70 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- PLX51-DL-232 (Data Logger) ou PLX51-DLplus-232 (Data Logger Plus, courbes web et API REST)
- Connecteur
- RJ45 10/100 Mbit/s, bornier 4 points RS-232 isolé, bornier d'alimentation 3 points
- Capacité d'enregistrement
- 16 777 216 enregistrements, 200 tags, mémoire non volatile
- Température de fonctionnement
- -20 à +70 °C
- Version
- Data Logger, Data Logger Plus
Contenu et accessoires compatibles
Le module se monte sur rail DIN. Prévoir une alimentation 24 VDC, un câble Ethernet blindé et, selon la source, le câble série vers l'automate DF1 ou le réseau Modbus RTU.
Documentation
Questions fréquentes
Quelle différence entre le PLX51-DL-232 et le PLX51-DLplus-232 ?
Les deux enregistrent les mêmes sources avec la même capacité. Le PLX51-DLplus-232 ajoute des courbes consultables dans le navigateur (5 variables), l'export CSV depuis le serveur web et une API REST qui fournit les données en JSON.
Combien de données le module peut-il stocker ?
Jusqu'à 16 777 216 enregistrements pour 200 tags maximum, en mémoire non volatile. Une fois la mémoire pleine, le module s'arrête ou écrase les données les plus anciennes selon le mode choisi.
Faut-il un automate Rockwell ?
Non. Le module lit aussi des automates DF1 et des équipements Modbus RTU ou Modbus TCP, ce qui couvre une grande partie des équipements de site technique.
Comment récupérer les données enregistrées ?
Par le logiciel PLX50 Configuration Utility, qui exporte un fichier CSV. Avec la version Plus, le téléchargement CSV se fait aussi depuis le serveur web et une application peut interroger l'API REST.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX51-DL
