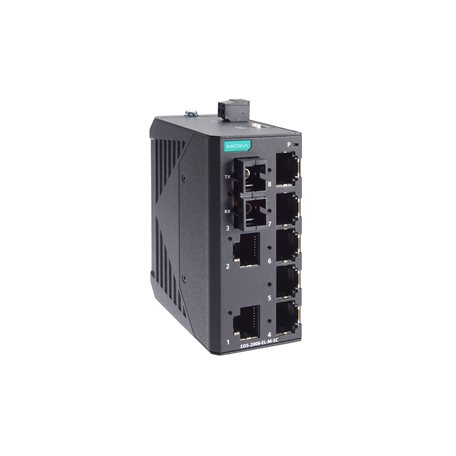

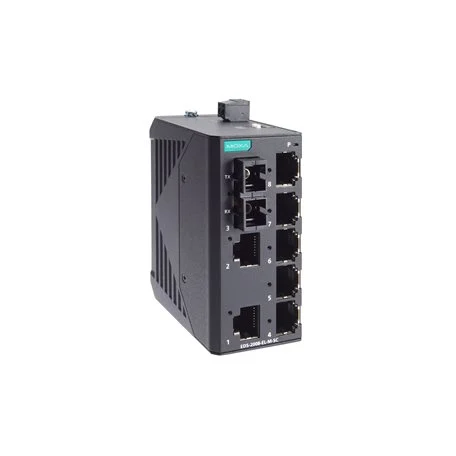

Moxa EDS-2008-EL - Switch industriel 8 ports non manageable, option fibre
- 8 ports 10/100BaseT(X) ou 7 ports RJ45 + 1 port fibre 100BaseFX multimode SC ou ST
- Liaison fibre multimode jusqu'à 4 km en OM1 et 5 km en 50/125 µm
- Alimentation 12/24/48 V CC (9,6 à 60 V CC), protection contre l'inversion de polarité
- Boîtier métal IP40 de 36 mm de large, rail DIN, PROFINET CC-A
- -10 à 60 °C ou -40 à 75 °C (-T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | UL / cUL |
| Variante | 8 ports cuivre ou 7 ports cuivre + 1 fibre multimode SC ou ST, température standard ou étendue (-T) |
| Distance fibre | 4 km (OM1) ou 5 km (50/125 µm) en multimode |
| Boîtier | Métal IP40, 36 x 81 x 65 mm |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Ports | 8 RJ45 10/100, 7 RJ45 + 1 fibre multimode SC, 7 RJ45 + 1 fibre multimode ST |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Moxa EDS-2008-EL est un switch industriel 8 ports non manageable destiné aux armoires de commande et aux coffrets techniques. Il existe en version tout cuivre (8 ports RJ45 10/100 Mbit/s) ou avec un port fibre optique 100BaseFX multimode en connecteur SC ou ST, pour relier un tableau éloigné sans craindre les perturbations électromagnétiques.
Son boîtier métal IP40 de 36 mm de large tient sur le rail DIN à côté de l'automate. Il ne demande aucun paramétrage, consomme peu et offre une garantie de 5 ans. Les intégrateurs GTB l'utilisent pour constituer le réseau local d'une armoire, tandis que la version fibre permet de chaîner deux bâtiments ou deux locaux techniques. Découvrez nos autres switchs non manageables.
Points forts du EDS-2008-EL
- 8 ports RJ45 10/100 ou 7 ports RJ45 et 1 port 100BaseFX multimode (SC ou ST)
- Fibre multimode à 1 300 nm : 4 km typiques en OM1, 5 km en 50/125 µm, budget optique de 12 dB
- Store and forward, 2 K adresses MAC, tampon de 768 kbits
- QoS (IEEE 802.1p) et protection contre les tempêtes de broadcast par commutateurs DIP
- PROFINET Conformance Class A à partir de la révision matérielle 2.0.0
- 12/24/48 V CC sur bornier 2 contacts, 0,052 A (cuivre) ou 0,082 A (fibre) sous 24 V CC
- Boîtier métal IP40, 169 g, versions -T de -40 à 75 °C
- MTBF de 3 696 394 h (cuivre) et 3 329 688 h (fibre), garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire GTB de plateau tertiaire : raccordement de l'automate, de l'écran, des passerelles de protocoles et des compteurs Ethernet
- Campus ou site multi-bâtiments : lien fibre multimode entre deux armoires distantes de plusieurs centaines de mètres, à l'abri des surtensions
- Station de pompage ou réservoir d'un réseau d'eau : coffret de télégestion en version -T avec remontée par fibre vers le poste principal
- Parking souterrain : armoire de gestion du jalonnement, des caméras et de la ventilation reliée en fibre au local de supervision
- Datacenter : réseau de supervision technique (tableaux électriques, groupes froids) séparé du réseau informatique
Intégration et compatibilité
Le switch est transparent pour BACnet/IP, Modbus TCP, SNMP, MQTT ou EtherNet/IP, et conforme PROFINET CC-A. Le port fibre est en 100BaseFX multimode : il se raccorde à un autre switch ou convertisseur 100BaseFX multimode équipé du même type de connecteur (SC ou ST). Pour une liaison monomode longue distance, il faut passer par un convertisseur média ou un modèle à port monomode comme l'EDS-208A-S-SC.
Aucune configuration n'est requise. Le DIP QoS active également un filtrage multicast qui bloque les trames LLDP et PROFINET PTCP-Delay : à laisser désactivé sur un réseau PROFINET qui en dépend. Pour des besoins d'administration (VLAN, SNMP, redondance en anneau), voyez nos switchs Ethernet administrables et nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EDS-2008-EL | 8 ports RJ45, -10 à 60 °C | Armoire intérieure tout cuivre |
| EDS-2008-EL-T | 8 ports RJ45, -40 à 75 °C | Coffret extérieur ou local non chauffé |
| EDS-2008-EL-M-SC | 7 RJ45 + 1 fibre multimode SC, -10 à 60 °C | Liaison fibre entre armoires, connectique SC |
| EDS-2008-EL-M-SC-T | 7 RJ45 + 1 fibre multimode SC, -40 à 75 °C | Liaison fibre SC en environnement sévère |
| EDS-2008-EL-M-ST | 7 RJ45 + 1 fibre multimode ST, -10 à 60 °C | Réseau fibre existant en connecteurs ST |
| EDS-2008-EL-M-ST-T | 7 RJ45 + 1 fibre multimode ST, -40 à 75 °C | Fibre ST en coffret extérieur |
Caractéristiques techniques
| Ports cuivre | 8 x 10/100BaseT(X) RJ45 (EDS-2008-EL), 7 sur les versions fibre |
|---|---|
| Port fibre | 1 x 100BaseFX multimode SC (-M-SC) ou ST (-M-ST) |
| Fibre multimode | 1 300 nm, 4 km en OM1, 5 km en 50/125 µm, émission -10 à -20 dBm, réception -3 à -32 dBm, budget 12 dB |
| Normes | IEEE 802.3, 802.3u (100BaseT(X) et 100BaseFX), 802.3x, 802.1p |
| Commutation | Store and forward, table MAC 2 K, tampon 768 kbits |
| Commutateurs DIP | QoS, protection contre les tempêtes de broadcast |
| Tension d'entrée | 12/24/48 V CC, une entrée, plage 9,6 à 60 V CC |
| Courant d'entrée | 0,052 A sous 24 V CC (cuivre), 0,082 A sous 24 V CC (fibre) |
| Raccordement alimentation | 1 bornier débrochable 2 contacts |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Métal, IP40 |
| Dimensions | 36 x 81 x 65 mm (cuivre), 36 x 81 x 68,9 mm (SC), 36 x 81 x 70,9 mm (ST), connecteurs compris |
| Poids | 169 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C, ou -40 à 75 °C pour les versions -T |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Sécurité | UL 61010-2-201, EN 62368-1 |
| CEM | EN 55032/35, EN 61000-6-2/-6-4, CISPR 22 et 32, FCC Part 15B classe A |
| Chocs, vibrations, chute | IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-32 |
| MTBF | 3 696 394 h (EDS-2008-EL), 3 329 688 h (versions fibre) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- UL / cUL
- Variante
- 8 ports cuivre ou 7 ports cuivre + 1 fibre multimode SC ou ST, température standard ou étendue (-T)
- Distance fibre
- 4 km (OM1) ou 5 km (50/125 µm) en multimode
- Boîtier
- Métal IP40, 36 x 81 x 65 mm
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Ports
- 8 RJ45 10/100, 7 RJ45 + 1 fibre multimode SC, 7 RJ45 + 1 fibre multimode ST
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
L'alimentation se raccorde sur un bornier débrochable 2 contacts ; le kit de montage mural est optionnel. Pour la partie fibre, prévoyez des jarretières multimode au bon connecteur (SC ou ST) et, à l'autre extrémité, un équipement 100BaseFX multimode compatible. Une alimentation rail DIN 24 V CC complète l'installation.
Documentation
Questions fréquentes
Quelle distance peut-on couvrir avec le port fibre ?
Le port 100BaseFX multimode à 1 300 nm atteint typiquement 4 km sur fibre OM1 et 5 km sur fibre 50/125 µm, avec un budget optique de 12 dB. La distance réelle dépend des pertes de la liaison.
SC ou ST : quelle version choisir ?
Prenez le connecteur déjà utilisé par vos tiroirs optiques et jarretières. Le SC à encliquetage est le plus courant dans les installations récentes, le ST à baïonnette se rencontre sur des réseaux plus anciens.
Peut-on relier deux EDS-2008-EL-M-SC entre eux ?
Oui, deux ports 100BaseFX multimode SC se raccordent avec une paire de fibres multimode croisée (émission vers réception). C'est une solution simple pour relier deux armoires d'un même site.
Quelle différence avec l'EDS-208A ?
L'EDS-208A propose une double alimentation redondante et des options fibre monomode. L'EDS-2008-EL n'a qu'une entrée d'alimentation et une fibre multimode uniquement, dans un boîtier plus compact.
L'EDS-2008-EL est-il compatible PROFINET ?
Oui, à partir de la révision matérielle 2.0.0 il est conforme PROFINET Conformance Class A. Laissez le DIP QoS désactivé si votre réseau utilise LLDP ou PTCP-Delay.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le EDS-2008-EL
Précisez la référence (cuivre ou fibre SC/ST, standard ou -T) et la quantité : notre équipe technique vous répond sous 24 h ouvrées. Nous adaptons l'offre à vos volumes et à l'ensemble de votre projet Moxa.
