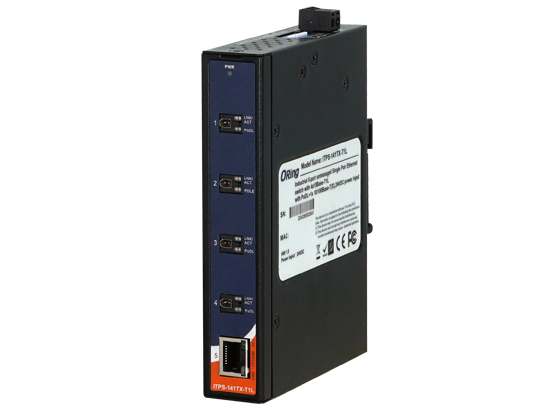

Réf. ITPS-141TX-T1LORing ITPS-141TX-T1L - Switch industriel Single Pair Ethernet 10BASE-T1L
- 4 ports Single Pair Ethernet 10BASE-T1L (IEEE 802.3cg) jusqu’à 1 000 m
- 1 port RJ45 10/100 Mbit/s vers le réseau Ethernet classique
- Alimentation par la paire PoDL IEEE 802.3bu, jusqu’à 50 W par port, budget 80 W
- Alimentation 24 VDC (20 à 30 VDC), protection contre l’inversion de polarité
- Boîtier IP30, rail DIN, -40 à 70 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Non administrable |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 4 x 10BASE-T1L avec PoDL, 1 x RJ45 10/100Base-T(X) |
| Alimentation par la ligne | PoDL IEEE 802.3bu, jusqu’à 50 W / 1 A par port, budget 80 W |
| Boîtier | IP30, 28 x 108,3 x 145,1 mm, 530 g |
| Température de fonctionnement | -40 à 70 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Single Pair Ethernet ORing ITPS-141TX-T1L relie jusqu'à quatre équipements 10BASE-T1L sur une seule paire torsadée, jusqu'à 1 000 mètres, et les raccorde au réseau Ethernet via un port RJ45 10/100 Mbit/s. Chaque port SPE peut aussi alimenter l'équipement distant par la même paire grâce au PoDL.
Pour un intégrateur ou un exploitant, c'est le moyen d'amener l'IP jusqu'aux capteurs, actionneurs et automates éloignés sans tirer de fibre ni de câble Ethernet à quatre paires. Le câblage est plus léger, l'alimentation centralisée, et le switch ne demande aucune configuration réseau. Découvrez nos autres switchs Ethernet industriels.
Points forts du ITPS-141TX-T1L
- 4 ports 10BASE-T1L conformes IEEE 802.3cg, liaison point à point jusqu'à 1 000 m
- 1 port RJ45 10/100Base-T(X) avec auto MDI/MDI-X
- PoDL IEEE 802.3bu en mode SCCP : jusqu'à 20 W en 24 V et 30 W en 50 V
- Mode forcé jusqu'à 50 W / 1 A par port et mode PoDL hérité (legacy)
- Budget d'alimentation total de 80 W
- Entrée 24 VDC (20 à 30 VDC), protections contre les surcharges et l'inversion de polarité
- QoS et contrôle de flux, commutation store and forward
- Boîtier IP30, fonctionnement de -40 à 70 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Industrie et process : raccordement de capteurs et d'actionneurs SPE répartis sur une ligne ou une unité de traitement
- Grands sites tertiaires : extension du réseau IP vers des équipements techniques éloignés du local informatique, au-delà de 100 m
- Traitement d'eau et réseaux de chaleur : instrumentation de terrain alimentée et communicante sur une seule paire
- Logistique : capteurs et automates en bout d'entrepôt, sans switch intermédiaire
- Rénovation : modernisation progressive d'un câblage bifilaire existant vers Ethernet
Intégration et compatibilité
L'ITPS-141TX-T1L fait le lien entre le monde SPE et un réseau Ethernet standard. Les équipements 10BASE-T1L deviennent accessibles en IP : selon leur pile logicielle, ils dialoguent en Modbus TCP, MQTT, OPC UA ou tout autre protocole IP, que le switch transporte sans les interpréter.
L'alimentation PoDL s'active port par port par micro-interrupteurs. Le mode SCCP vérifie la présence d'un équipement compatible avant d'appliquer la pleine tension, le mode forcé alimente sans classification et ne doit pas être utilisé en branchement à chaud. Une LED ambre signale chaque équipement alimenté.
Le port RJ45 se raccorde au switch d'armoire ou à une liaison fibre via un convertisseur fibre si le local technique est éloigné. Plus de produits sur la page de la marque ORing.
Caractéristiques techniques
| Ports SPE | 4 x 10BASE-T1L avec PoDL |
|---|---|
| Port Ethernet | 1 x RJ45 10/100Base-T(X), auto MDI/MDI-X |
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.3cg (10BASE-T1L), 802.3bu (PoDL) |
| Distance SPE | Jusqu'à 1 000 m en point à point |
| Table MAC | 1K adresses |
| Commutation | Store and forward |
| PoDL SCCP | 24 V : classes 10 à 12, jusqu'à 20 W ; 50 V : classes 13 et 14, jusqu'à 30 W |
| PoDL mode forcé | Jusqu'à 50 W / 1 A par port, sans classification |
| Budget PoDL | 80 W |
| Réglages | Micro-interrupteurs d'activation et de mode PoDL |
| Alimentation | 24 VDC (20 à 30 VDC) |
| Courant d'entrée maximal | 3,47 A |
| Protections | Surcharge, inversion de polarité |
| Boîtier | IP30 |
| Dimensions (L x P x H) | 28 x 108,3 x 145,1 mm |
| Poids | 530 g |
| Montage | Rail DIN |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | FCC Part 15, CISPR (EN 55032) classe A, EN 61000-4-2, -3, -4, -5, -6, -8, -11 |
| Tenue mécanique | Chocs IEC 60068-2-27, chute libre IEC 60068-2-32, vibrations IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 4 x 10BASE-T1L avec PoDL, 1 x RJ45 10/100Base-T(X)
- Alimentation par la ligne
- PoDL IEEE 802.3bu, jusqu'à 50 W / 1 A par port, budget 80 W
- Boîtier
- IP30, 28 x 108,3 x 145,1 mm, 530 g
- Température de fonctionnement
- -40 à 70 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec le switch ITPS-141TX-T1L, le kit de fixation rail DIN et le guide d'installation rapide.
Prévoir une alimentation 24 VDC dimensionnée pour le budget PoDL utilisé, à choisir parmi nos alimentations rail DIN.
Documentation
Questions fréquentes
Quelle distance peut-on couvrir en 10BASE-T1L ?
Jusqu'à 1 000 mètres en point à point sur une seule paire torsadée, à 10 Mbit/s. C'est bien au-delà des 100 mètres d'un lien Ethernet cuivre classique, ce qui évite souvent un passage en fibre ou l'ajout de switchs intermédiaires.
Comment fonctionne l'alimentation PoDL ?
Le switch injecte l'énergie sur la même paire que les données (Power over Data Line, IEEE 802.3bu). En mode SCCP, il négocie la classe avec l'équipement : jusqu'à 20 W en 24 V (classes 10 à 12) et jusqu'à 30 W en 50 V (classes 13 et 14). Un mode forcé délivre jusqu'à 50 W / 1 A sans classification, à activer avant de brancher l'équipement. Le budget total est de 80 W.
Le switch est-il administrable ?
Non, l'ITPS-141TX-T1L est non manageable. L'activation du PoDL et le choix du mode se font par micro-interrupteurs. Il gère la qualité de service et le contrôle de flux de façon automatique.
Peut-on réutiliser un câble existant ?
La technologie Single Pair Ethernet a justement été pensée pour exploiter une seule paire torsadée, ce qui facilite la réutilisation de câblages bifilaires. La compatibilité d'un câble existant (section, impédance, longueur) doit toutefois être vérifiée au cas par cas avant mise en service.
