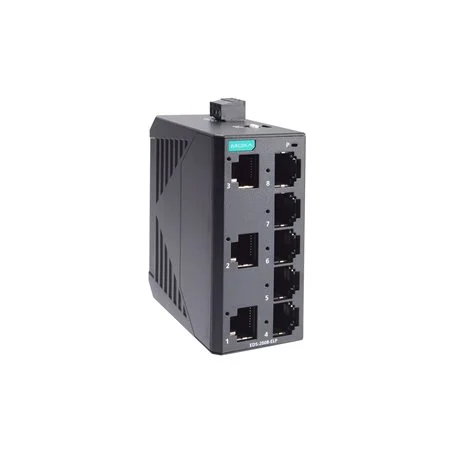

Moxa EDS-2008-ELP - Switch 8 ports non manageable, boîtier plastique
- 8 ports Fast Ethernet 10/100BaseT(X) RJ45
- Boîtier plastique IP40 de 36 mm de large, 110,5 g
- Alimentation 12 à 48 V CC (9,6 à 60 V CC), 0,057 A sous 24 V CC
- QoS et protection anti-tempête de broadcast par DIP, PROFINET CC-A
- -10 à 60 °C, MTBF 3 696 394 h, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable |
| Certifications | UL / cUL |
| Ports | 8 x 10/100BaseT(X) RJ45 |
| Boîtier | Plastique IP40, 36 x 81 x 65 mm, 110,5 g |
| Température de fonctionnement | -10 à 60 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Moxa EDS-2008-ELP est un switch 8 ports non manageable en boîtier plastique IP40, conçu pour multiplier les raccordements Ethernet d'une armoire électrique à moindre coût. Ses huit ports RJ45 10/100 Mbit/s commutent dès la mise sous tension, sans configuration.
Il reprend l'électronique de l'EDS-2008-EL, mais dans un boîtier en plastique plus léger (110,5 g) et uniquement en plage -10 à 60 °C. Il répond aux besoins des intégrateurs CVC, des électriciens et des services techniques qui équipent des armoires en local tempéré : bureaux, écoles, commerces, bâtiments publics. Retrouvez tous nos switchs non manageables.
Points forts du EDS-2008-ELP
- 8 ports 10/100BaseT(X) RJ45, négociation automatique et MDI/MDI-X automatique
- Store and forward, 2 K adresses MAC, mémoire tampon de 768 kbits
- QoS (IEEE 802.1p) et protection contre les tempêtes de broadcast par commutateurs DIP en façade
- Conforme PROFINET Conformance Class A à partir de la révision matérielle 2.0.0
- Entrée 12 à 48 V CC sur bornier débrochable 3 contacts, plage 9,6 à 60 V CC
- Consommation de 0,057 A sous 24 V CC, protections surintensité et inversion de polarité
- Boîtier plastique IP40 de 36 x 81 x 65 mm pour 110,5 g
- MTBF de 3 696 394 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire de régulation de chaufferie ou de centrale de traitement d'air : automate, écran, passerelle et compteurs sur un même réseau local
- Tableau électrique d'un bâtiment scolaire ou municipal : raccordement des centrales de mesure Ethernet pour le suivi des consommations
- Local technique d'immeuble de bureaux : desserte des contrôleurs d'éclairage, de stores et de contrôle d'accès
- Atelier ou entrepôt : réseau de machines et de terminaux à proximité d'un automate
Intégration et compatibilité
Transparent pour les protocoles, l'EDS-2008-ELP transporte BACnet/IP, Modbus TCP, KNXnet/IP, SNMP, MQTT ou EtherNet/IP sans réglage. Il est conforme PROFINET CC-A ; dans ce cas, laissez le DIP QoS désactivé, car il active un filtrage multicast qui bloque les trames LLDP et PROFINET PTCP-Delay.
Il ne possède ni adresse IP ni interface d'administration. Si votre cahier des charges impose la supervision SNMP des ports ou la séparation par VLAN entre réseau GTB et réseau bureautique, orientez-vous vers nos switchs Ethernet administrables. Pour une liaison fibre ou une plage de température étendue, l'EDS-2008-EL en boîtier métal est plus adapté.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EDS-2008-ELP | 8 ports 10/100, boîtier plastique, -10 à 60 °C | Armoires intérieures en local tempéré |
Caractéristiques techniques
| Ports Ethernet | 8 x 10/100BaseT(X), RJ45 |
|---|---|
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1p |
| Commutation | Store and forward, table MAC 2 K, tampon 768 kbits |
| Commutateurs DIP | QoS, protection contre les tempêtes de broadcast |
| Tension d'entrée | 12 à 48 V CC, une entrée |
| Plage de fonctionnement | 9,6 à 60 V CC |
| Courant d'entrée | 0,057 A sous 24 V CC |
| Raccordement alimentation | 1 bornier débrochable 3 contacts |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Plastique, IP40 |
| Dimensions | 36 x 81 x 65 mm |
| Poids | 110,5 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Sécurité | UL 61010-2-201, EN IEC 62368-1 |
| CEM | EN 55032/35, EN 61000-6-2/-6-4, CISPR 22 et 32, FCC Part 15B classe A |
| Immunité | ESD 6 kV contact et 8 kV air, salves et ondes de choc 2 kV, champ rayonné 10 V/m |
| Chocs, vibrations, chute | IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-32 |
| Réseau industriel | PROFINET Conformance Class A |
| MTBF | 3 696 394 h (Telcordia, GB) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable
- Certifications
- UL / cUL
- Ports
- 8 x 10/100BaseT(X) RJ45
- Boîtier
- Plastique IP40, 36 x 81 x 65 mm, 110,5 g
- Température de fonctionnement
- -10 à 60 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
L'alimentation se câble sur un bornier débrochable à 3 contacts. Le kit de montage mural est optionnel. Une alimentation rail DIN 24 V CC peut être ajoutée au devis si l'armoire n'en possède pas.
Documentation
Questions fréquentes
Quelle différence entre l'EDS-2008-ELP et l'EDS-2008-EL ?
Même nombre de ports et même fonctionnement. L'EDS-2008-EL a un boîtier métal, une version -40 à 75 °C et des options fibre multimode ; l'EDS-2008-ELP est en plastique, plus léger, limité à -10 à 60 °C et uniquement en cuivre.
Combien consomme l'EDS-2008-ELP ?
Moxa indique 0,057 A sous 24 V CC. Il s'alimente entre 12 et 48 V CC (plage de fonctionnement 9,6 à 60 V CC).
Peut-on monter le switch au mur ?
Oui, avec le kit de montage mural optionnel. Par défaut, il se fixe sur rail DIN.
Existe-t-il une version Gigabit ?
Oui, l'EDS-G2008-ELP offre 8 ports 10/100/1000 dans le même format plastique.
