Moxa IMC-21A - Convertisseur Ethernet 10/100 vers fibre 100BaseFX rail DIN
- 1 port RJ45 10/100 Mb/s vers 1 port fibre 100BaseFX
- Multimode SC ou ST jusqu'à 5 km, monomode SC jusqu'à 40 km
- Link Fault Pass-Through et commutateurs DIP de configuration
- Alimentation 12 à 48 V CC, rail DIN, boîtier métal IP30
- -10 à 60 °C ou -40 à 75 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Variante | Fibre multimode SC ou ST, ou monomode SC, température standard ou étendue (-T) |
| Ports | 1 RJ45 10/100BaseT(X) ; 1 port 100BaseFX SC ou ST |
| Portée fibre | 4 km (OM1) ou 5 km (50/125 µm) en multimode ; 40 km en monomode |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Fibre | Multimode (4 à 5 km), Monomode (40 km) |
| Connecteur | SC, ST |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

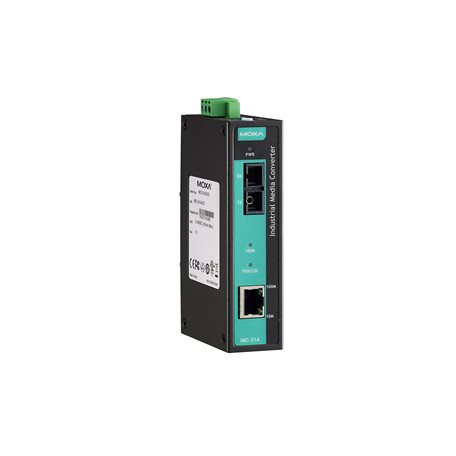

Le convertisseur Ethernet vers fibre Moxa IMC-21A relie un équipement Ethernet 10/100 Mb/s à une liaison optique 100BaseFX, en multimode jusqu'à 5 km ou en monomode jusqu'à 40 km. C'est un convertisseur d'entrée de gamme, robuste et sans configuration logicielle, conçu pour les armoires électriques.
Il permet de prolonger un réseau de GTB, de vidéosurveillance ou de supervision au-delà des 100 m du cuivre, de franchir une zone perturbée ou de relier deux bâtiments sans risque de différence de potentiel. Monté sur rail DIN, il fonctionne de -10 à 60 °C, ou de -40 à 75 °C en version -T. Voir nos convertisseurs fibre et modules SFP et la gamme Moxa.
Points forts du IMC-21A
- 1 port RJ45 10/100BaseT(X) et 1 port fibre 100BaseFX
- Fibre multimode SC ou ST (4 km en OM1, 5 km en 50/125 µm) ou monomode SC (40 km)
- Link Fault Pass-Through (LFPT) : la perte de lien fibre est répercutée sur le port cuivre
- Commutateurs DIP : duplex intégral ou semi-duplex, 10 ou 100 Mb/s, auto ou forcé
- Isolation magnétique 1,5 kV intégrée sur le port Ethernet
- Alimentation 12 à 48 V CC avec protection contre l'inversion de polarité
- Boîtier métal IP30 sur rail DIN, garantie 5 ans
Applications en bâtiment et sur site technique
- Liaison fibre entre le local GTB principal et les armoires de bâtiments annexes d'un campus ou d'un hôpital
- Raccordement d'un automate ou d'une passerelle Modbus TCP en sous-station éloignée
- Prolongation du réseau de supervision dans un parking, un tunnel ou le long d'un réseau d'eau
- Traversée d'une zone électriquement perturbée : poste HTA, local variateurs, chaufferie
Intégration et compatibilité
L'IMC-21A est un convertisseur de média non administrable : il est transparent pour tous les protocoles IP (BACnet/IP, Modbus TCP, SNMP, MQTT, vidéo) et ne demande aucune adresse IP. La fonction LFPT signale à l'équipement raccordé en cuivre la coupure de la fibre, ce qui permet aux mécanismes de redondance en amont de réagir.
Il s'utilise par paire (un convertisseur à chaque extrémité) ou face à un switch doté d'un port 100BaseFX compatible. Moxa recommande un atténuateur avec les modèles monomodes sur les liaisons courtes pour éviter une puissance optique excessive. Pour plusieurs ports ou de la redondance en anneau, voyez nos switchs Ethernet industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IMC-21A-M-SC | 100BaseFX multimode SC, -10 à 60 °C | Liaison dans un bâtiment ou un site sur fibre multimode |
| IMC-21A-M-SC-T | 100BaseFX multimode SC, -40 à 75 °C | Liaison dans un bâtiment ou un site sur fibre multimode |

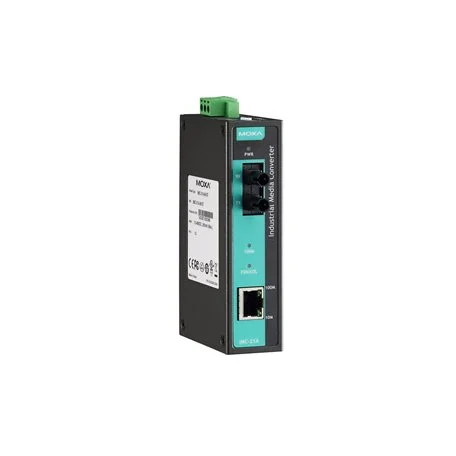

| IMC-21A-M-ST | 100BaseFX multimode ST, -10 à 60 °C | Liaison dans un bâtiment ou un site sur fibre multimode |
| IMC-21A-M-ST-T | 100BaseFX multimode ST, -40 à 75 °C | Liaison dans un bâtiment ou un site sur fibre multimode |
| IMC-21A-S-SC | 100BaseFX monomode SC, -10 à 60 °C | Liaison longue entre bâtiments ou sites |
| IMC-21A-S-SC-T | 100BaseFX monomode SC, -40 à 75 °C | Liaison longue entre bâtiments ou sites |
Caractéristiques techniques
| Port cuivre | 1 x RJ45 10/100BaseT(X), isolation magnétique 1,5 kV |
| Port fibre | 1 x 100BaseFX, SC ou ST multimode, SC monomode |
| Fibre multimode | 1300 nm ; 4 km en OM1, 5 km en 50/125 µm ; budget optique 12 dB |
| Fibre monomode | G.652, 1310 nm, 40 km, budget optique 29 dB |
| Puissance optique | Multimode : émission -10 à -20 dBm, réception -3 à -32 dBm ; monomode : émission 0 à -5 dBm, réception -3 à -34 dBm |
| Fonctions | LFPT ; commutateurs DIP FDX/HDX, 10/100, auto/forcé |
| Alimentation | 12 à 48 V CC sur bornier, 265 mA max ; protections surintensité et inversion de polarité |
| Boîtier | Métal, IP30 |
| Dimensions | 30 x 125 x 79 mm |
| Poids | 170 g |
| Montage | Rail DIN |
| Température de fonctionnement | -10 à 60 °C ; -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | EN 60950-1, UL 60950-1 |
| MTBF | 353 000 h (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Variante
- Fibre multimode SC ou ST, ou monomode SC, température standard ou étendue (-T)
- Ports
- 1 RJ45 10/100BaseT(X) ; 1 port 100BaseFX SC ou ST
- Portée fibre
- 4 km (OM1) ou 5 km (50/125 µm) en multimode ; 40 km en monomode
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Fibre
- Multimode (4 à 5 km), Monomode (40 km)
- Connecteur
- SC, ST
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Livré avec le convertisseur et un guide d'installation. Prévoyez une alimentation rail DIN 12 à 48 V CC et des jarretières optiques SC ou ST adaptées à votre fibre.
Documentation
Questions fréquentes
Quelle distance peut atteindre l'IMC-21A ?
En multimode, 4 km sur fibre OM1 et 5 km sur fibre 50/125 µm. En monomode (IMC-21A-S-SC), jusqu'à 40 km sur fibre G.652.
Faut-il le configurer ?
Non. Il fonctionne dès la mise sous tension. Des commutateurs DIP permettent si besoin de forcer la vitesse (10 ou 100 Mb/s) et le mode duplex.
À quoi sert la fonction LFPT ?
Si la liaison fibre est coupée, le convertisseur coupe aussi le lien sur le port cuivre. Le switch ou l'équipement raccordé détecte la panne et peut basculer sur un chemin de secours.
Quelle différence avec l'IMC-101 ?
L'IMC-101 ajoute une double alimentation et un relais d'alarme. L'IMC-21A est la version d'entrée de gamme, plus compacte (30 x 125 x 79 mm contre 53,6 x 135 x 105 mm).
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le IMC-21A
Indiquez le type de fibre, le connecteur, la plage de température et le nombre de liaisons : nous vous répondons sous 24 h ouvrées avec une offre selon vos quantités. Notre équipe peut vous aider à calculer le budget optique.
