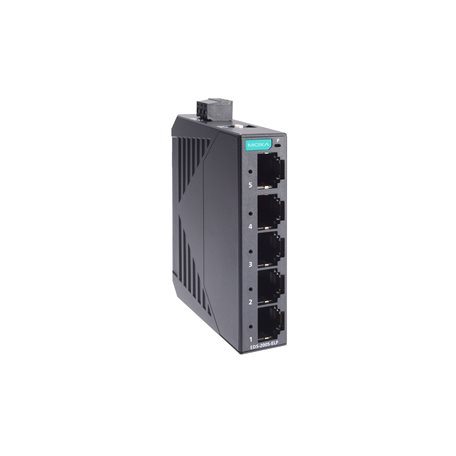

Moxa EDS-2005-ELP - Switch 5 ports non manageable, boîtier plastique
- 5 ports Fast Ethernet 10/100BaseT(X) RJ45
- Boîtier plastique IP40 de 19 mm de large et 74 g
- Alimentation 12/24/48 V CC (9,6 à 60 V CC), 0,039 A sous 24 V CC
- QoS et protection anti-tempête de broadcast par DIP, PROFINET CC-A
- Fonctionnement de -10 à 60 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Non administrable |
| Certifications | UL / cUL |
| Ports | 5 x 10/100BaseT(X) RJ45 |
| Boîtier | Plastique IP40, 19 x 81 x 65 mm, 74 g |
| Température de fonctionnement | -10 à 60 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Moxa EDS-2005-ELP est un switch 5 ports rail DIN non manageable, logé dans un boîtier plastique IP40 très léger. Il apporte cinq ports Fast Ethernet 10/100 Mbit/s à une armoire de commande ou à un tableau électrique, sans aucun paramétrage : on le clipse, on l'alimente en très basse tension continue et il commute.
C'est la version économique et allégée de l'EDS-2005-EL : même électronique, même alimentation 12/24/48 V CC, mais un boîtier en plastique de 74 g au lieu du métal. Il convient aux armoires installées en local tempéré (-10 à 60 °C), typiquement dans les bâtiments tertiaires, les écoles ou les locaux techniques. Il complète notre offre de switchs non manageables pour l'automatisme du bâtiment.
Points forts du EDS-2005-ELP
- 5 ports 10/100BaseT(X) RJ45, duplex intégral ou semi-duplex, MDI/MDI-X automatique
- Store and forward, table de 2 K adresses MAC, tampon de 768 kbits
- QoS IEEE 802.1p et protection contre les tempêtes de broadcast réglables par commutateurs DIP
- Compatible PROFINET Conformance Class A (révision matérielle 2.0.0 ou ultérieure)
- Entrée 12/24/48 V CC sur bornier débrochable 3 contacts, 9,6 à 60 V CC, 0,039 A sous 24 V CC
- Protections contre la surintensité et l'inversion de polarité
- Boîtier plastique IP40 de 19 x 81 x 65 mm, 74 g seulement
- MTBF de 5 249 061 heures et garantie 5 ans
Applications en bâtiment et sur site technique
- Coffret de régulation CVC : liaison entre le contrôleur de centrale de traitement d'air, son terminal opérateur et le réseau GTB
- Tableau général basse tension d'un établissement scolaire : raccordement de compteurs d'énergie Ethernet et d'une passerelle Modbus TCP
- Armoire de contrôle d'accès ou d'éclairage d'un immeuble de bureaux : petit réseau isolé entre automate, écran et contrôleur
- Machine ou équipement de process d'un site logistique : extension de ports Ethernet au plus près de l'automate
Intégration et compatibilité
Le switch transporte tous les protocoles IP sans les interpréter : BACnet/IP, Modbus TCP, KNXnet/IP, SNMP ou MQTT passent de manière transparente. Les réseaux PROFINET sont pris en charge au niveau Conformance Class A. En cas d'utilisation sur PROFINET, gardez le DIP QoS désactivé, car il active aussi un filtrage multicast qui bloque les trames LLDP et PTCP-Delay.
Sans adresse IP ni interface web, il ne se supervise pas à distance. Pour une remontée d'alarmes vers la GTB, choisissez un modèle à sortie relais comme l'EDS-305 ou l'EDS-308 ; pour la segmentation VLAN ou la redondance, consultez nos switchs Ethernet administrables.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EDS-2005-ELP | 5 ports 10/100, boîtier plastique, -10 à 60 °C | Armoire intérieure en local tempéré, intégration à moindre poids |
Caractéristiques techniques
| Ports Ethernet | 5 x 10/100BaseT(X), RJ45 |
|---|---|
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1p |
| Commutation | Store and forward, table MAC 2 K, tampon 768 kbits |
| Commutateurs DIP | QoS, protection contre les tempêtes de broadcast |
| Tension d'entrée | 12/24/48 V CC, une entrée |
| Plage de fonctionnement | 9,6 à 60 V CC |
| Courant d'entrée | 0,039 A sous 24 V CC |
| Raccordement alimentation | 1 bornier débrochable 3 contacts |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Plastique, IP40 |
| Dimensions | 19 x 81 x 65 mm |
| Poids | 74 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Sécurité | UL 61010-2-201, EN 62368-1 |
| CEM | EN 55032/35, EN 61000-6-2/-6-4, CISPR 22 et 32, FCC Part 15B classe A |
| Immunité | ESD 6 kV contact et 8 kV air, salves et ondes de choc 2 kV, champ rayonné 10 V/m |
| Chocs, vibrations, chute | IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-32 |
| Réseau industriel | PROFINET Conformance Class A |
| MTBF | 5 249 061 h (Telcordia, GB) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable
- Certifications
- UL / cUL
- Ports
- 5 x 10/100BaseT(X) RJ45
- Boîtier
- Plastique IP40, 19 x 81 x 65 mm, 74 g
- Température de fonctionnement
- -10 à 60 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Le raccordement de l'alimentation se fait sur un bornier débrochable à 3 contacts. La fixation murale nécessite le kit optionnel. Pensez à une alimentation rail DIN 24 V CC si l'armoire n'en dispose pas encore.
Documentation
Questions fréquentes
Le boîtier plastique est-il moins fiable que le métal ?
Les caractéristiques électriques, le MTBF de 5 249 061 heures et la garantie de 5 ans sont identiques à l'EDS-2005-EL. La différence porte sur le poids (74 g contre 113,5 g) et sur la plage de température : l'ELP est limité à -10 à 60 °C, sans version étendue.
Peut-on alimenter l'EDS-2005-ELP en 24 V CC depuis l'alimentation de l'automate ?
Oui. Il accepte 12, 24 ou 48 V CC (plage de 9,6 à 60 V CC) et consomme 0,039 A sous 24 V CC, ce qui pèse très peu sur le bilan de l'alimentation de l'armoire.
Le switch remonte-t-il une alarme en cas de coupure ?
Non, il n'a ni sortie relais ni administration. Pour signaler une perte d'alimentation à la GTB, choisissez un switch Moxa avec relais d'alarme comme l'EDS-305 ou l'EDS-308.
Quelle est la vitesse des ports ?
Les cinq ports RJ45 fonctionnent à 10 ou 100 Mbit/s avec négociation automatique. Pour du Gigabit, la version équivalente est l'EDS-G2005-ELP.
À propos de Moxa

Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
