Red Lion Sixnet SL-5ES - Switch Ethernet industriel non manageable 5 ports
- 5 ports Fast Ethernet : 5 RJ45, ou 4 RJ45 et 1 fibre 100BaseFX SC ou ST
- Non administrable, opérationnel dès la mise sous tension
- Double entrée 10 à 30 VDC, 2 à 3 W typique
- Boîtier Lexan IP30 rail DIN, -40 à 60 °C
- UL 508, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Variante | Cuivre, ou 1 fibre multimode 4 km, monomode 20 km ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, bornier |
| Température de fonctionnement | -40 à 60 °C |
| Ports | Cuivre uniquement, Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch Ethernet industriel non manageable Red Lion Sixnet SL-5ES offre cinq ports Fast Ethernet dans un boîtier étroit pour rail DIN. Il existe en version tout cuivre ou avec un port fibre multimode ou monomode, pour relier une armoire à un local distant sans convertisseur supplémentaire.
Sans aucun réglage, il connecte automates, passerelles, compteurs et contrôleurs d'une armoire de GTB ou de télégestion. La double alimentation 10 à 30 VDC et la plage de -40 à 60 °C sécurisent l'exploitation. Comparez avec nos autres switchs Ethernet industriels et la gamme Red Lion.
Points forts du SL-5ES
- 5 ports Fast Ethernet : 5 RJ45, ou 4 RJ45 et 1 fibre 100BaseFX SC ou ST
- Fibre multimode 4 km, monomode 20 km ou 60 km selon la version
- Plug and play : auto-négociation, MDI/MDIX automatique, correction de polarité
- Commutation store and forward, latence de 5 µs à 100 Mbit/s
- Double entrée 10 à 30 VDC, 2 W (cuivre) ou 3 W (fibre) typiques
- Fonctionnement de -40 à 60 °C, boîtier Lexan IP30 de 0,11 kg
- UL 508, Classe I Division 2, ATEX zone 2, homologation maritime ABS
Applications en bâtiment et sur site technique
- Armoire de GTB d'un étage de bureaux : automate, passerelle BACnet et contrôleurs de zone
- Coffret de comptage énergie raccordé au réseau du bâtiment par une fibre multimode
- Station de pompage ou poste de relevage relié à la supervision par fibre monomode
- Îlot machine ou ligne de convoyage d'un entrepôt logistique
Intégration et compatibilité
Le SL-5ES accepte tous les protocoles IEEE 802.3 : BACnet/IP, Modbus TCP, MQTT, SNMP, KNXnet/IP ou EtherNet/IP circulent sans paramétrage. Il ne demande ni adresse IP ni logiciel, ce qui simplifie la maintenance par l'exploitant.
La version fibre se raccorde à un autre switch Sixnet SL ou SLX, à un convertisseur SL-2ES ou à tout port 100BaseFX de même type. Pour un réseau qui doit résister à une coupure de câble, préférez le SL-6RS à anneau redondant. Voir aussi nos convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

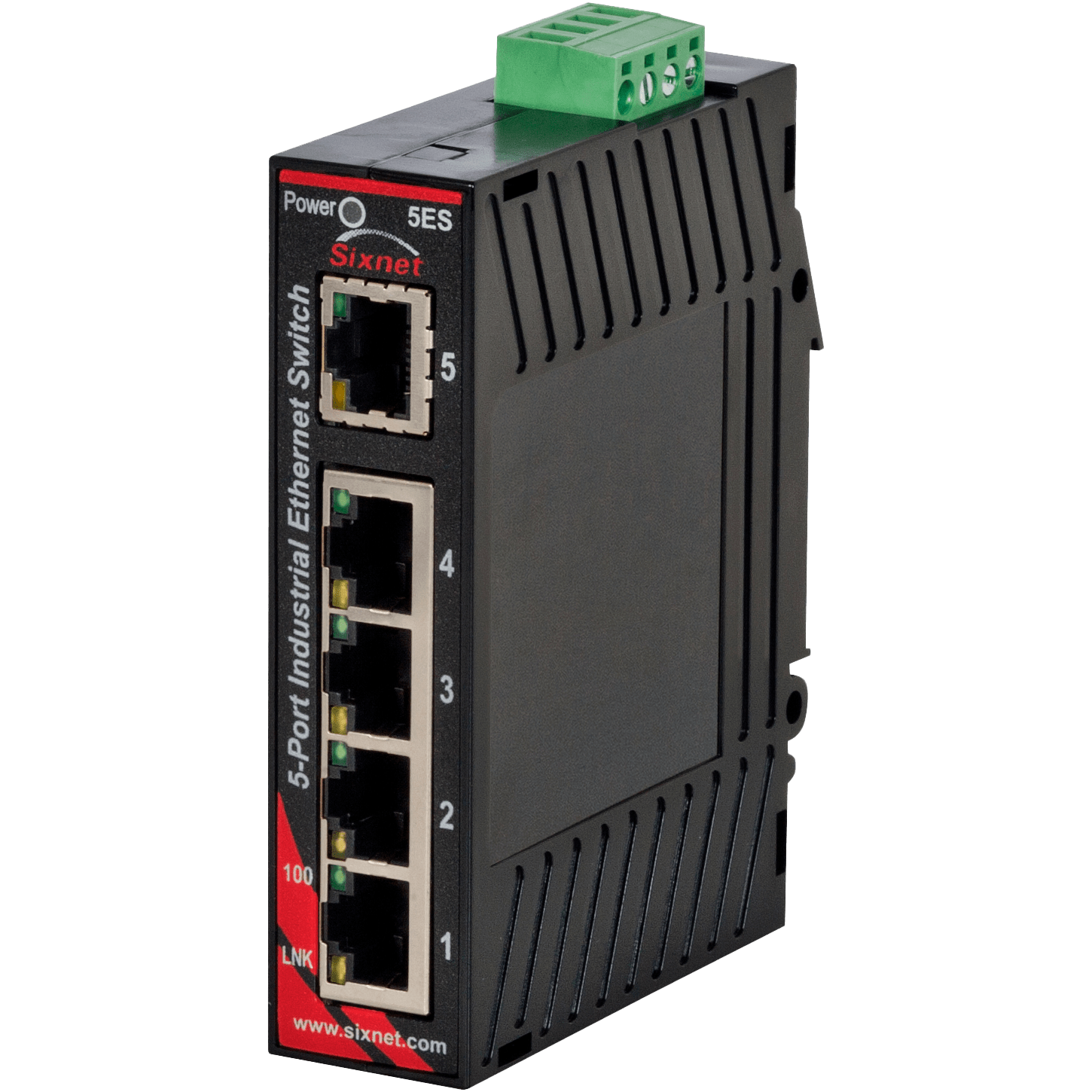

| SL-5ES-1 | 5 x RJ45 10/100 | Petite armoire GTB, regroupement local d'automates |

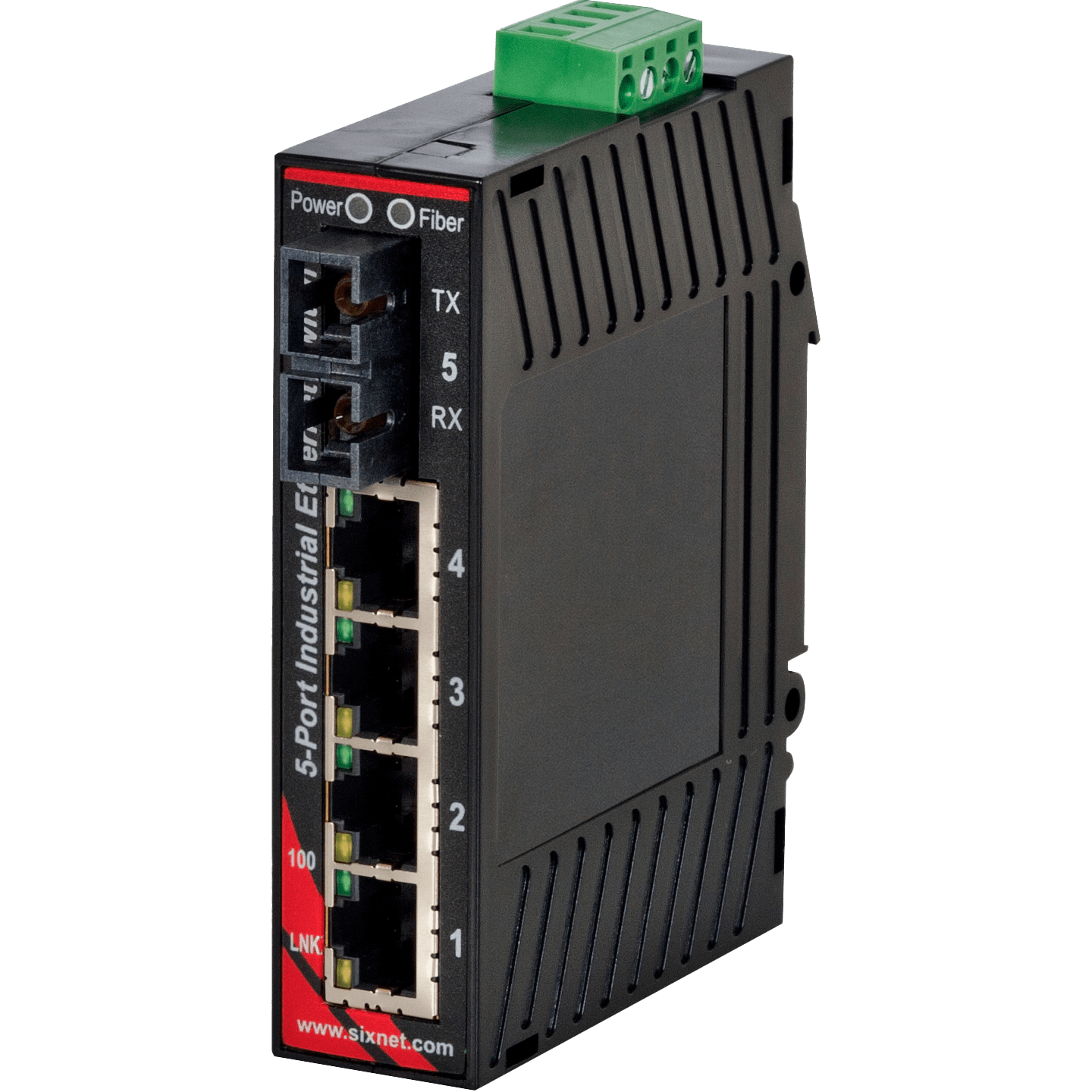

| SL-5ES-2SC | 4 RJ45 + 1 fibre multimode SC, 4 km | Départ fibre vers un autre local du site |
| SL-5ES-2ST | 4 RJ45 + 1 fibre multimode ST, 4 km | Raccordement à un réseau fibre ST existant |
| SL-5ES-3SC | 4 RJ45 + 1 fibre monomode SC, 20 km | Liaison entre bâtiments éloignés |
| SL-5ES-3SCL | 4 RJ45 + 1 fibre monomode SC, longue distance 60 km | Site isolé, réseau d'eau ou d'énergie |
| SL-5ES-3ST | 4 RJ45 + 1 fibre monomode ST, 20 km | Liaison inter-bâtiments, connecteur ST |
| SL-5ES-3STL | 4 RJ45 + 1 fibre monomode ST, longue distance 60 km | Site isolé, connecteur ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non administrable |
| Ports cuivre | 5 x RJ45 10/100 (version 1) ou 4 x RJ45 10/100 (versions fibre), blindés |
| Port fibre | 1 x 100BaseFX duplex intégral, SC ou ST (versions 2 et 3) |
| Longueur d'onde | 1 300 nm typique |
| Fibre | Multimode 50 ou 62,5/125 µm ; monomode 9 ou 10/125 µm |
| Portée fibre | 4 km (multimode), 20 km (monomode), 60 km (monomode longue distance, versions L) |
| Commutation | Store and forward à la vitesse du fil, apprentissage automatique des adresses |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs (100 Mbit/s) ou 16 µs (10 Mbit/s) plus le temps de trame |
| Normes IEEE | 802.3, 802.3u, 802.3x (duplex intégral avec contrôle de flux) |
| Isolation Ethernet | 1 500 V eff. pendant 1 minute |
| Alimentation | Double entrée redondante 10 à 30 VDC |
| Consommation | 2,0 W typique (version cuivre), 3,0 W typique (version 1 fibre) |
| Protection | Transitoires 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Vibrations et chocs | IEC 60068-2-6 |
| Boîtier | Lexan UL94V0, IP30 |
| Montage | Rail DIN ou fixation directe sur panneau |
| Poids | 0,11 kg |
| MTBF | Plus de 1 000 000 heures |
| Sécurité électrique | UL 508, CSA C22.2, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-2 et EN 61000-6-4 |
| Zones dangereuses | ANSI/ISA 12.12.01 et CSA C22.2/213 (Classe I Division 2) ; EN 60079-15 zone 2, catégorie 3 (ATEX) |
| Maritime | Conçu pour le marin et l'offshore selon ABS |
| Sécurité oculaire | IEC 60825-1 classe 1 ; FDA 21 CFR 1040.10 et 1040.11 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Autonomie
- Sans objet (alimenté)
- Variante
- Cuivre, ou 1 fibre multimode 4 km, monomode 20 km ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, bornier
- Température de fonctionnement
- -40 à 60 °C
- Ports
- Cuivre uniquement, Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km
Contenu et accessoires compatibles
Accessoires proposés par le constructeur : alimentation rail DIN ET-PS-024-02 (secteur vers 24 VDC, 2 A) et parafoudre Ethernet double SP-ETH-2. Les alimentations rail DIN N-Tron NTPS-24 conviennent également.
Documentation
Questions fréquentes
Le SL-5ES se configure-t-il ?
Non, c'est un switch non administrable. Il fonctionne dès la mise sous tension : vitesse, duplex, croisement des paires et polarité sont détectés automatiquement sur chaque port RJ45.
Combien consomme le SL-5ES ?
Environ 2 W en version tout cuivre et 3 W en version avec un port fibre, tous ports actifs à 100 Mbit/s. Une petite alimentation 24 VDC sur rail DIN suffit largement.
Quelle différence entre le SL-5ES et le SLX-5ES ?
Les deux partagent la même électronique. Le SL-5ES a un boîtier Lexan IP30 et fonctionne de -40 à 60 °C. Le SLX-5ES a un boîtier aluminium IP40 et monte à 85 °C, pour les armoires très exposées à la chaleur.
Peut-on alimenter le switch par deux sources ?
Oui. Le bornier dispose de deux entrées 10 à 30 VDC redondantes : si une alimentation tombe, la seconde prend le relais sans coupure du réseau.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SL-5ES
Indiquez la référence, le nombre de ports fibre et les distances à couvrir : nous vous répondons sous 24 h ouvrées avec un conseil technique et des tarifs adaptés à vos quantités. Nos équipes vous aident aussi à choisir alimentation, parafoudre et convertisseurs pour compléter l'armoire.
