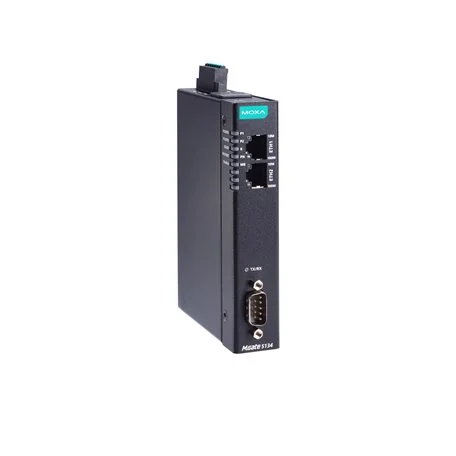

Moxa MGate 5134 - Passerelle Modbus RTU/ASCII/TCP vers PROFINET IO
- Conversion Modbus RTU/ASCII/TCP vers PROFINET IO Device classe B
- 2 contrôleurs IO partagés, 1 440 octets par contrôleur et par sens
- Port série RS-232/422/485 isolé 2 kV, 2 ports Ethernet
- Configuration hors ligne par fichier CSV, export GSDML
- Boîtier métal compact, -40 à 75 °C sur la version -T
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, PROFINET, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Automates PROFINET IO Controller (export GSDML) |
| Variante | -10 à 60 °C (MGate 5134) ou -40 à 75 °C (MGate 5134-T) |
| Protocoles | PROFINET IO Device classe B ; Modbus RTU/ASCII/TCP client (maître) |
| Port série | 1 x RS-232/422/485 DB9 mâle, isolation 2 kV |
| Ethernet | 2 x RJ45 10/100, cascade ou double sous-réseau |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- SNMP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Moxa MGate 5134 est une passerelle Modbus PROFINET de nouvelle génération qui raccorde des équipements Modbus RTU, ASCII ou TCP à un automate PROFINET. Elle interroge les équipements en tant que client (maître) Modbus et présente les données au réseau comme un PROFINET IO Device de classe B, accessible par deux contrôleurs IO.
Compacte (25 mm de large) et robuste, elle s'installe facilement dans une armoire déjà chargée. Elle sert aux intégrateurs et aux exploitants qui automatisent des utilités, des réseaux d'eau ou des installations de production d'énergie avec des automates PROFINET. Découvrez nos convertisseurs de protocoles, nos passerelles Modbus et la gamme Moxa.
Points forts du MGate 5134
- PROFINET IO Device classe B, partagé entre 2 contrôleurs IO
- 1 440 octets en entrée et 1 440 en sortie par contrôleur, 2 880 octets au total
- Modbus RTU/ASCII client : 31 équipements, 128 commandes par port ; Modbus TCP client : 32 serveurs, 128 commandes
- Configuration hors ligne des commandes Modbus par fichier CSV, export GSDML
- Polarisation et terminaison RS-485 réglables par logiciel, sans ouvrir le boîtier
- 2 ports Ethernet en cascade ou sur deux sous-réseaux, port série isolé 2 kV
- Double alimentation redondante 12 à 48 V CC, relais 2 A, microSD de sauvegarde
- UL 61010-2-201, MTBF de 1 240 821 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Utilités de site industriel : lecture des centrales de mesure et compteurs d'énergie Modbus par l'automate PROFINET
- Traitement de l'eau et des eaux usées : intégration de débitmètres, analyseurs et variateurs Modbus
- Production et distribution d'énergie : remontée des équipements série vers deux automates redondants
- Locaux CVC automatisés : raccordement de groupes froids ou de centrales d'air Modbus dans une architecture PROFINET
Intégration et compatibilité
Côté terrain, la passerelle est client Modbus RTU/ASCII sur son port série (fonctions 1, 2, 3, 4, 5, 6, 15, 16 et 23) et client Modbus TCP sur Ethernet, avec 2 048 octets d'entrées et de sorties. Côté automate, le fichier GSDML exporté depuis la console s'importe dans l'outil de configuration PROFINET. Les deux ports Ethernet peuvent être placés sur deux sous-réseaux, par exemple pour séparer le réseau des équipements Modbus TCP et le réseau PROFINET.
La console web HTTPS (TLS 1.3) regroupe le diagnostic par protocole, le moniteur de trafic et la vue des tags. La surveillance d'état prévient l'automate quand un équipement Modbus ne répond plus, et la protection sur défaut exécute des actions prédéfinies si l'hôte se déconnecte. Gestion SNMP v1/v2c/v3, alertes SNMP Trap et e-mail, synchronisation NTP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MGate 5134 | Version standard, -10 à 60 °C | Armoire en local technique chauffé ou climatisé |
| MGate 5134-T | Version température étendue, -40 à 75 °C | Local non chauffé, sous-station, coffret extérieur ou ambiance chaude |
Caractéristiques techniques
| Ports Ethernet | 2 x 10/100BaseT(X) RJ45, cascade ou double sous-réseau, isolation magnétique 1,5 kV |
| PROFINET | IO Device classe B, 2 contrôleurs IO partagés, 1 440 octets entrée et sortie par contrôleur |
| Modbus RTU/ASCII | Client, 31 serveurs, 128 commandes par port, fonctions 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Modbus TCP | Client, 32 serveurs, 128 commandes, 2 048 octets entrée et sortie |
| Port série | 1 x RS-232/422/485, DB9 mâle, 300 bit/s à 921,6 kbit/s, isolation 2 kV |
| RS-485 | ADDC, polarisation 1 kΩ ou 150 kΩ et terminaison 120 Ω réglables par logiciel |
| Mémoire | microSD jusqu'à 32 Go (SD 2.0) |
| Configuration et gestion | Console web HTTPS, DSU, SNMP v1/v2c/v3, SNMP Trap, SMTP, client NTP |
| Sécurité | HTTPS (TLS 1.3), SNMPv3, AES-128/256, SHA-256 |
| Alimentation | 12 à 48 V CC, double entrée redondante, bornier Euroblock à ressort |
| Courant absorbé | 455 mA maximum |
| Relais | 2 A sous 30 V CC (charge résistive) |
| Boîtier | Métal, IP30, rail DIN |
| Dimensions | 25 x 90 x 129,6 mm |
| Poids | 294 g |
| Température de fonctionnement | -10 à 60 °C (MGate 5134) ou -40 à 75 °C (MGate 5134-T) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| CEM | EN 61000-6-2/-6-4, FCC Part 15B classe A |
| Sécurité électrique | EN 61010-2-201, UL 61010-2-201 |
| MTBF | 1 240 821 heures (Telcordia SR332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, PROFINET, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Automates PROFINET IO Controller (export GSDML)
- Variante
- -10 à 60 °C (MGate 5134) ou -40 à 75 °C (MGate 5134-T)
- Protocoles
- PROFINET IO Device classe B ; Modbus RTU/ASCII/TCP client (maître)
- Port série
- 1 x RS-232/422/485 DB9 mâle, isolation 2 kV
- Ethernet
- 2 x RJ45 10/100, cascade ou double sous-réseau
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Livrée avec un guide d'installation rapide et une carte de garantie. En option : adaptateur DB9 femelle vers bornier Mini DB9F-to-TB et kit de fixation murale WK-25.
Documentation
Questions fréquentes
Quelle différence entre la MGate 5134 et la MGate 5103 ?
La MGate 5134 est dédiée à Modbus vers PROFINET : classe B, deux contrôleurs IO partagés, 1 440 octets par contrôleur, configuration CSV et boîtier de 25 mm. La MGate 5103 accepte aussi EtherNet/IP en entrée et peut être esclave Modbus, avec 512 octets côté PROFINET.
Deux automates peuvent-ils lire la passerelle ?
Oui. La MGate 5134 accepte deux contrôleurs IO en mode partagé (shared device), chacun avec 1 440 octets en entrée et 1 440 en sortie.
Comment préparer les commandes Modbus à l'avance ?
Les commandes se renseignent hors ligne dans un fichier CSV que l'on importe ensuite dans la console web, ce qui accélère la mise en service sur les gros projets.
Faut-il ouvrir le boîtier pour terminer le bus RS-485 ?
Non. Les résistances de polarisation et la terminaison 120 Ω se règlent par logiciel depuis la console web.
À propos de Moxa

Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le MGate 5134
Précisez-nous le nombre d'équipements à raccorder, les protocoles en jeu et la version souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les références retenues.
