ORing IGMC - Convertisseur fibre optique Gigabit industriel SFP ou SC rail DIN
- 1 port RJ45 Gigabit vers 1 port fibre : cage SFP ou optique SC intégrée
- Optique intégrée 550 m multimode ou 10 km monomode, ou SFP au choix
- Double entrée 12 à 48 VDC avec protection contre l'inversion de polarité
- Boîtier IP30 rail DIN ou mural, -40 à +70 °C
- Relais de défaut sur IGMC-1011, LFP sur IGMC-111GPB-LFP, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Gigabit, Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Variante | IGMC-111GPB : SFP 100/1000 mini ; IGMC-111GPB-LFP : SFP 100/1000 avec LFP ; IGMC-1011GP : SFP 1000 slim ; IGMC-1011GF-MM-SC : multimode 550 m ; IGMC-1011GF-SS-SC : monomode 10 km |
| Connecteur | RJ45 x 1, cage SFP x 1 ou SC x 1, bornier 6 points (1011) ou 4 points (111GPB) |
| Débit | 10/100/1000 Mbit/s cuivre (100/1000 sur 111GPB), 1 000 Mbit/s fibre (100 ou 1 000 sur 111GPB) |
| Distance fibre | 550 m multimode (1011GF-MM), 10 km monomode (1011GF-SS), selon module SFP pour les autres |
| Température de fonctionnement | -40 à +70 °C (-40 à +75 °C pour IGMC-111GPB-LFP) |
| Dimensions | 26,1 x 94,9 x 144,3 mm (IGMC-1011) ; 26,1 x 70 x 95 mm (IGMC-111GPB) |
| Modèle | IGMC-111GPB : RJ45 vers SFP 100/1000, mini, IGMC-111GPB-LFP : RJ45 vers SFP 100/1000, LFP, IGMC-1011GP : RJ45 vers SFP 1000, slim, IGMC-1011GF-MM-SC : fibre multimode 550 m SC, IGMC-1011GF-SS-SC : fibre monomode 10 km SC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur fibre Gigabit ORing IGMC relie un équipement Ethernet cuivre à une liaison optique 1 000 Mbit/s. La gamme couvre les deux besoins : optique SC intégrée prête à poser (550 m en multimode, 10 km en monomode) ou cage SFP qui laisse choisir le module selon la fibre et la distance.
Elle s'adresse aux intégrateurs réseau, sûreté et GTB qui doivent dépasser les 100 m du cuivre, traverser une zone perturbée ou relier deux bâtiments à pleine vitesse. Le boîtier IP30 rail DIN fonctionne de -40 à +70 °C. Les IGMC complètent les convertisseurs fibre et modules SFP de la marque ORing.
Points forts de l'IGMC
- 1 port RJ45 10/100/1000BASE-T(X) avec MDI/MDI-X automatique (100/1000 sur les 111GPB)
- 1 port fibre : SFP 1000BASE-X, SFP 100/1000 ou SC intégré 1000BASE-SX ou LX
- Portée de 550 m sur fibre multimode à 850 nm, 10 km sur fibre monomode à 1 310 nm (versions GF)
- Trames jumbo jusqu'à 10 240 octets (IGMC-1011) ou 10 Ko (IGMC-111GPB-LFP)
- Double entrée 12 à 48 VDC, protections surintensité et inversion de polarité
- Relais de défaut 1 A sous 24 VDC sur IGMC-1011GF et IGMC-1011GP
- Propagation de perte de lien (LFP) sur l'IGMC-111GPB-LFP
- Fonctionnement de -40 à +70 °C, garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Liaison Gigabit entre bâtiments d'un campus tertiaire, hospitalier ou universitaire sur une fibre existante.
- Raccordement de caméras haute définition ou de bornes Wi-Fi éloignées sur un site logistique ou un parking.
- Datacenters : extension d'un réseau de supervision ou d'administration vers un local électrique ou une centrale de production de froid.
- Industrie et réseaux techniques : traversée d'ateliers à fortes perturbations électromagnétiques, retour d'alarme par relais vers l'automate.
Intégration et compatibilité
Les IGMC suivent IEEE 802.3, 802.3u, 802.3ab et 802.3z. Ils sont transparents pour tous les flux IP : BACnet/IP, Modbus TCP, SNMP, MQTT, vidéo et VLAN. Aucun logiciel n'est nécessaire. Les modèles à cage SFP acceptent les modules ORing SFP1G et, pour les 111GPB, SFP100 ; un micro-interrupteur fixe alors la vitesse du port fibre.
Le relais de défaut des IGMC-1011 se raccorde à une entrée TOR de contrôleur GTB ou de centrale d'alarme pour remonter la perte d'une alimentation. Sur l'IGMC-111GPB-LFP, la fonction LFP répercute une coupure fibre sur le port cuivre, ce qui permet au switch amont d'activer un chemin redondant. Pour intégrer la fibre directement dans l'armoire, voir les switchs Ethernet industriels à ports SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGMC-111GPB | Mini 26,1 x 70 x 95 mm, RJ45 100/1000 vers SFP 100/1000, 190 g | Coffret compact, choix libre du module SFP 100 Mbit/s ou Gigabit |

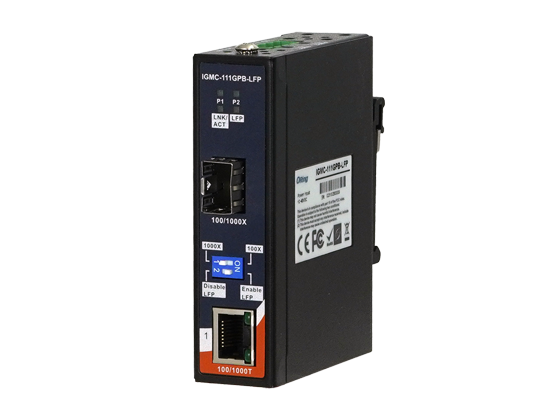

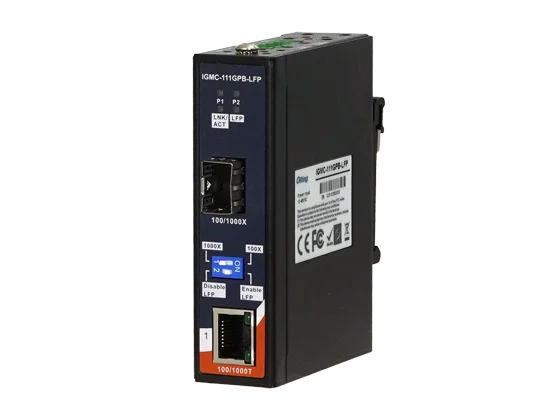

| IGMC-111GPB-LFP | Comme l'IGMC-111GPB, avec LFP, trames jumbo 10 Ko et -40 à +75 °C | Réseaux redondants où le switch doit détecter une coupure fibre |
| IGMC-1011GP | Slim 26,1 x 94,9 x 144,3 mm, RJ45 10/100/1000 vers SFP 1000, relais de défaut | Armoire supervisée, module SFP Gigabit adapté à la distance |
| IGMC-1011GF-MM-SC | Slim, optique 1000BASE-SX intégrée, multimode 850 nm, 550 m, SC | Liaison intra-site sur fibre multimode existante |
| IGMC-1011GF-SS-SC | Slim, optique 1000BASE-LX intégrée, monomode 1 310 nm, 10 km, SC | Liaison entre bâtiments ou sites distants jusqu'à 10 km |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Port cuivre | 1 x RJ45 10/100/1000BASE-T(X) (IGMC-1011) ou 100/1000BASE-T(X) (IGMC-111GPB) |
| Port fibre | SFP 1000BASE-X (1011GP), SFP 100/1000BASE-X (111GPB), SC 1000BASE-SX ou LX (1011GF) |
| Optique 1011GF-MM-SC | 50/125 ou 62,5/125 µm, 850 nm, 550 m, bilan 8,5 dB |
| Optique 1011GF-SS-SC | 9/125 µm, 1 310 nm, 10 km, bilan 10,5 dB |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z |
| Commutation | Store-and-forward |
| Alimentation | Double entrée 12 à 48 VDC ; bornier 6 points (1011), 4 points (111GPB) |
| Consommation (typ.) | 3,5 W (IGMC-1011), 3,6 W (IGMC-111GPB et -LFP) |
| Relais de défaut | 1 A sous 24 VDC (IGMC-1011GF et 1011GP) |
| Boîtier | IP30, rail DIN ou mural |
| Dimensions (L x P x H) | IGMC-1011 : 26,1 x 94,9 x 144,3 mm ; IGMC-111GPB : 26,1 x 70 x 95 mm |
| Poids | 400 g (1011GF), 380 g (1011GP), 190 g (111GPB et -LFP) |
| Température de fonctionnement | -40 à +70 °C ; -40 à +75 °C (IGMC-111GPB-LFP) |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | FCC Part 15, EN 55022 classe A ; EN 50155 (EN 50121-3-2, EN 50121-4) sur IGMC-111GPB et -LFP |
| Sécurité électrique | UL 61010-1, UL 61010-2-201 (IGMC-1011GF) ; EN 62368-1 (IGMC-111GPB-LFP) |
| MTBF | 597 923 h (1011GF), 650 069 h (1011GP) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Non administrable, Gigabit, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Variante
- IGMC-111GPB : SFP 100/1000 mini ; IGMC-111GPB-LFP : SFP 100/1000 avec LFP ; IGMC-1011GP : SFP 1000 slim ; IGMC-1011GF-MM-SC : multimode 550 m ; IGMC-1011GF-SS-SC : monomode 10 km
- Connecteur
- RJ45 x 1, cage SFP x 1 ou SC x 1, bornier 6 points (1011) ou 4 points (111GPB)
- Débit
- 10/100/1000 Mbit/s cuivre (100/1000 sur 111GPB), 1 000 Mbit/s fibre (100 ou 1 000 sur 111GPB)
- Distance fibre
- 550 m multimode (1011GF-MM), 10 km monomode (1011GF-SS), selon module SFP pour les autres
- Température de fonctionnement
- -40 à +70 °C (-40 à +75 °C pour IGMC-111GPB-LFP)
- Dimensions
- 26,1 x 94,9 x 144,3 mm (IGMC-1011) ; 26,1 x 70 x 95 mm (IGMC-111GPB)
- Modèle
- IGMC-111GPB : RJ45 vers SFP 100/1000, mini, IGMC-111GPB-LFP : RJ45 vers SFP 100/1000, LFP, IGMC-1011GP : RJ45 vers SFP 1000, slim, IGMC-1011GF-MM-SC : fibre multimode 550 m SC, IGMC-1011GF-SS-SC : fibre monomode 10 km SC
Contenu et accessoires compatibles
Chaque convertisseur est livré avec un kit rail DIN, un kit de fixation murale et un guide d'installation rapide. Accessoires : modules optiques ORing SFP1G et SFP100, alimentations rail DIN DR-45, DR-75 et DR-120.
Documentation
Questions fréquentes
Quelle version choisir parmi les IGMC ?
Les IGMC-1011GF intègrent l'optique avec un connecteur SC : 550 m en multimode (MM) ou 10 km en monomode (SS). L'IGMC-1011GP reçoit un module SFP Gigabit au choix. Les IGMC-111GPB et IGMC-111GPB-LFP, plus petits, acceptent un SFP à 100 ou 1 000 Mbit/s ; le modèle LFP ajoute la propagation de perte de lien.
À quoi sert la fonction LFP de l'IGMC-111GPB-LFP ?
Avec la propagation de perte de lien (Link Fault Pass-through) activée, une coupure de la fibre fait tomber le lien sur le port cuivre. Le switch raccordé détecte alors la panne et peut basculer sur un chemin de secours, au lieu de continuer à envoyer du trafic vers une liaison morte.
Les modules SFP sont-ils fournis ?
Non pour les versions à cage SFP (IGMC-1011GP, IGMC-111GPB et IGMC-111GPB-LFP). Choisissez un module ORing SFP1G (1 000 Mbit/s) ou, sur les modèles 111GPB, SFP100 (100 Mbit/s) selon la fibre et la distance. Les IGMC-1011GF-MM-SC et -SS-SC ont l'optique intégrée.
Le convertisseur peut-il signaler une panne d'alimentation ?
Les IGMC-1011GF et IGMC-1011GP disposent d'un relais de défaut de 1 A sous 24 VDC, activable par micro-interrupteur, qui signale la perte d'une des deux alimentations. Il se câble sur une entrée TOR d'automate ou de contrôleur GTB. Les modèles 111GPB n'ont pas de relais.
Faut-il régler la vitesse du port SFP ?
Sur les IGMC-111GPB et IGMC-111GPB-LFP, un micro-interrupteur fixe le port SFP à 100 ou 1 000 Mbit/s selon le module utilisé.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour l'IGMC
Précisez la distance, le type de fibre et les quantités : nous répondons sous 24 h ouvrées avec un conseil technique sur le modèle et les modules SFP adaptés. Les tarifs sont établis selon les volumes de votre projet.
