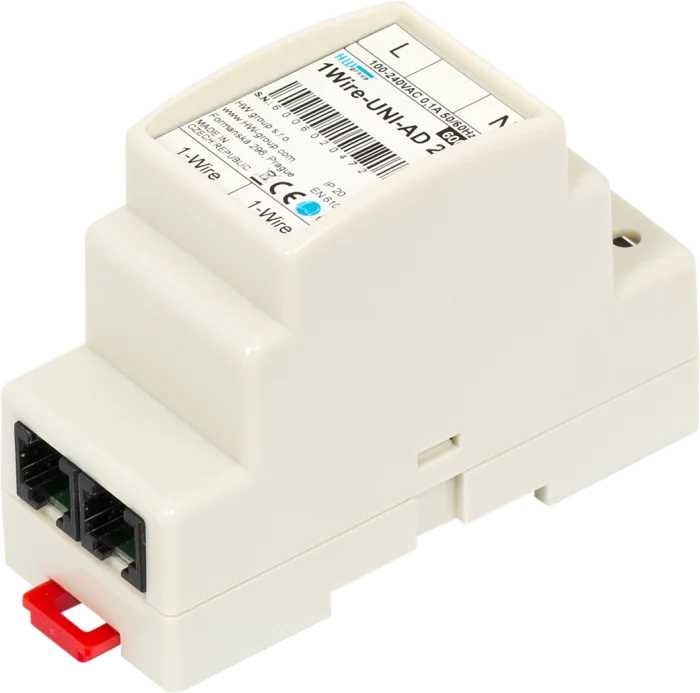

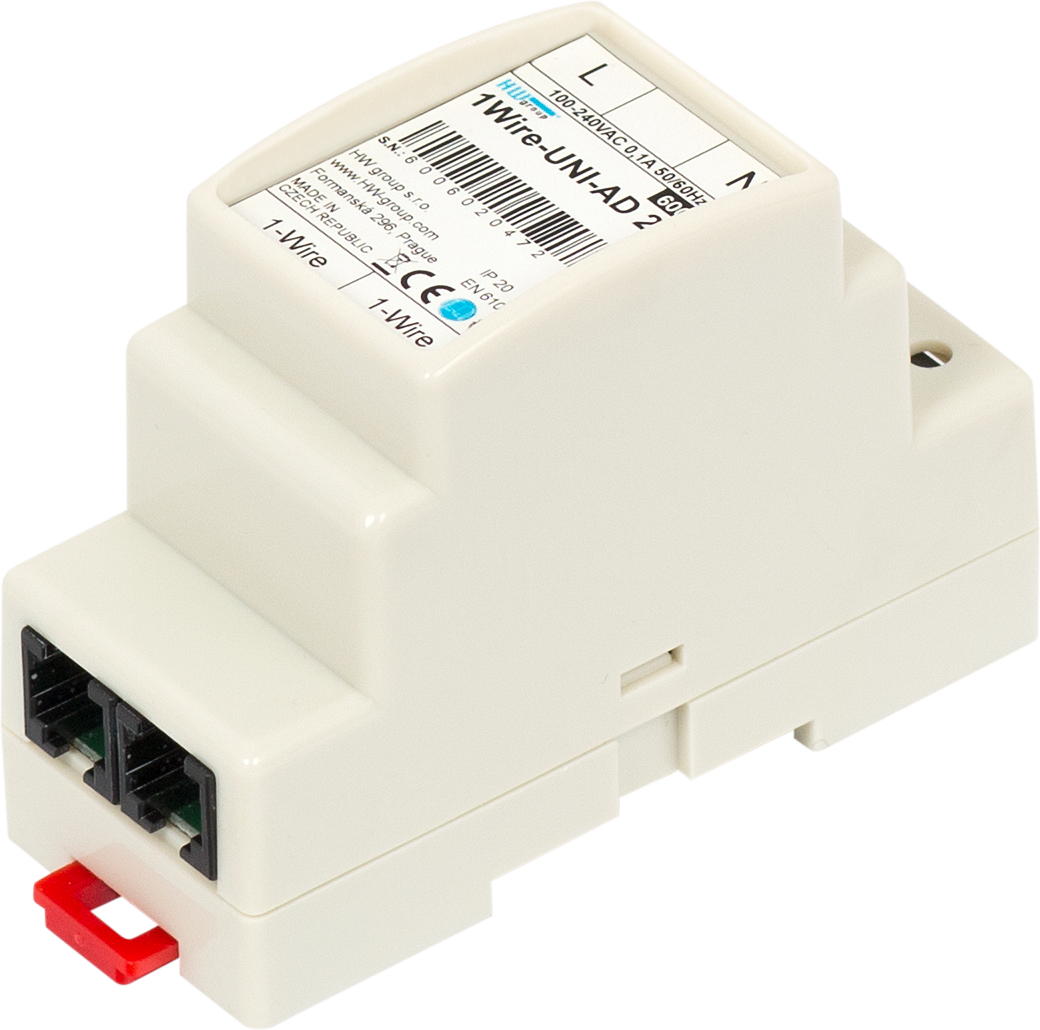

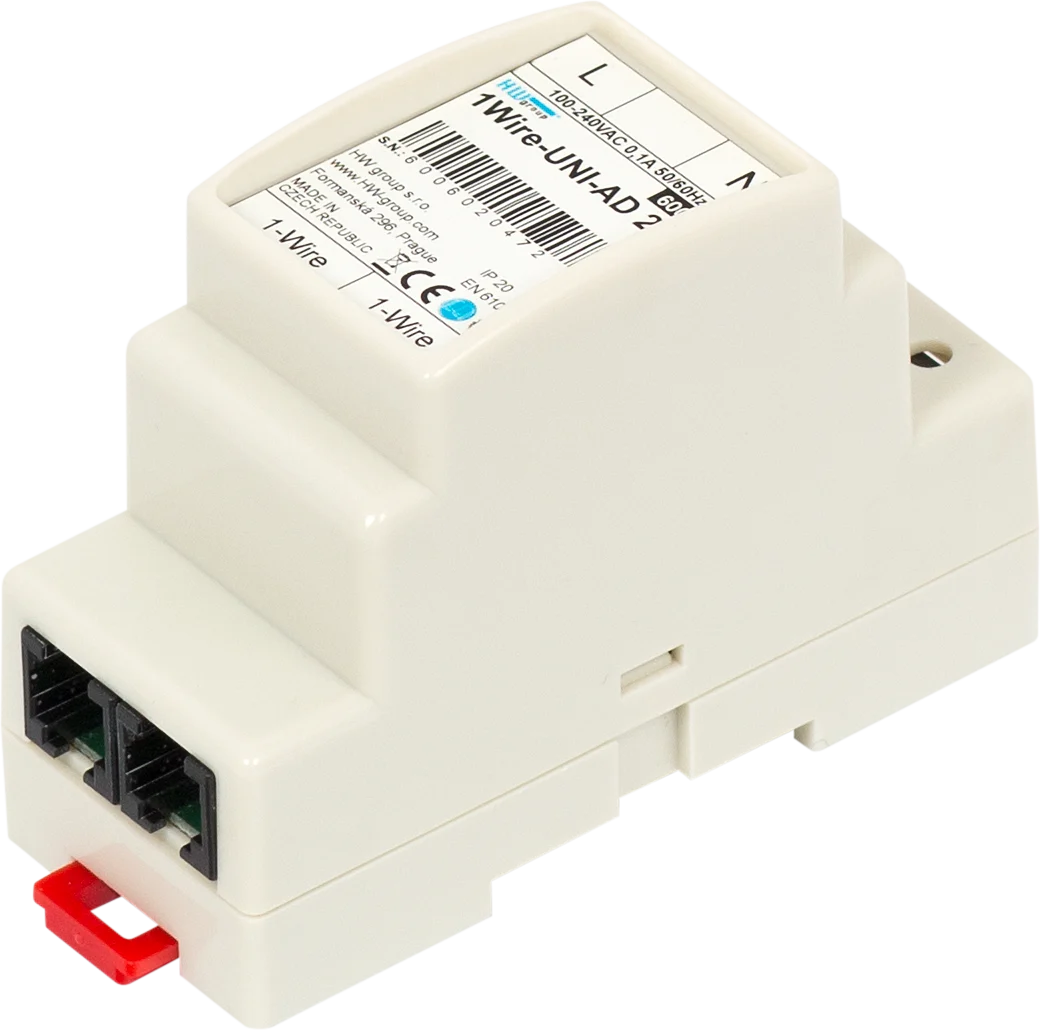

Réf. 600602HWgroup Sensor 230V AC 1W-UNI - Capteur de tension secteur sur bus 1-Wire
- Mesure de la tension secteur de 100 à 250 V AC, 50 ou 60 Hz
- Précision 5 %, résolution 1 V, mesure environ chaque seconde
- Sortie 1-Wire UNI isolée de la partie secteur, 2 × RJ11 pour le chaînage
- Alimenté par le bus RJ11, aucun bloc secteur à prévoir

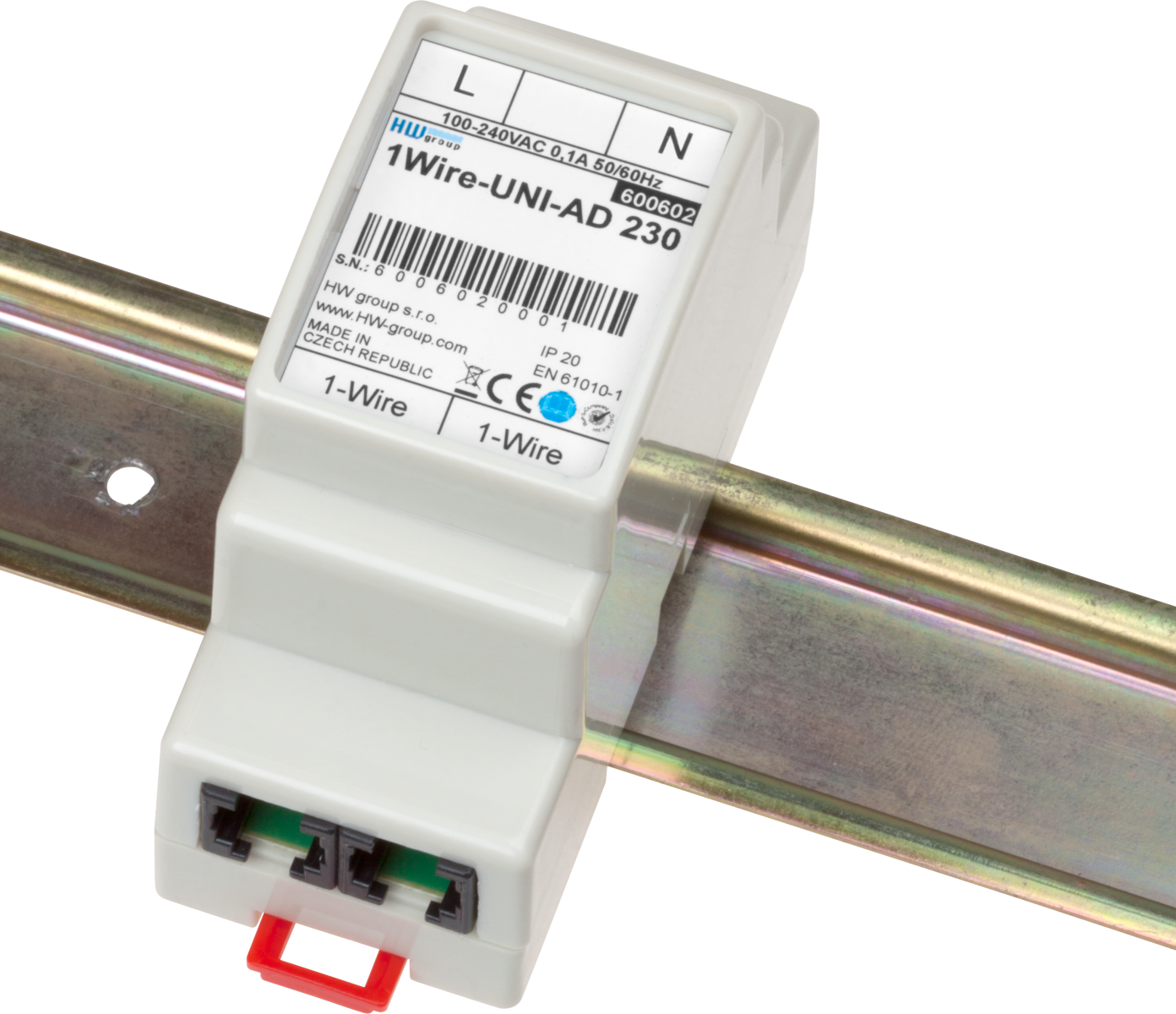

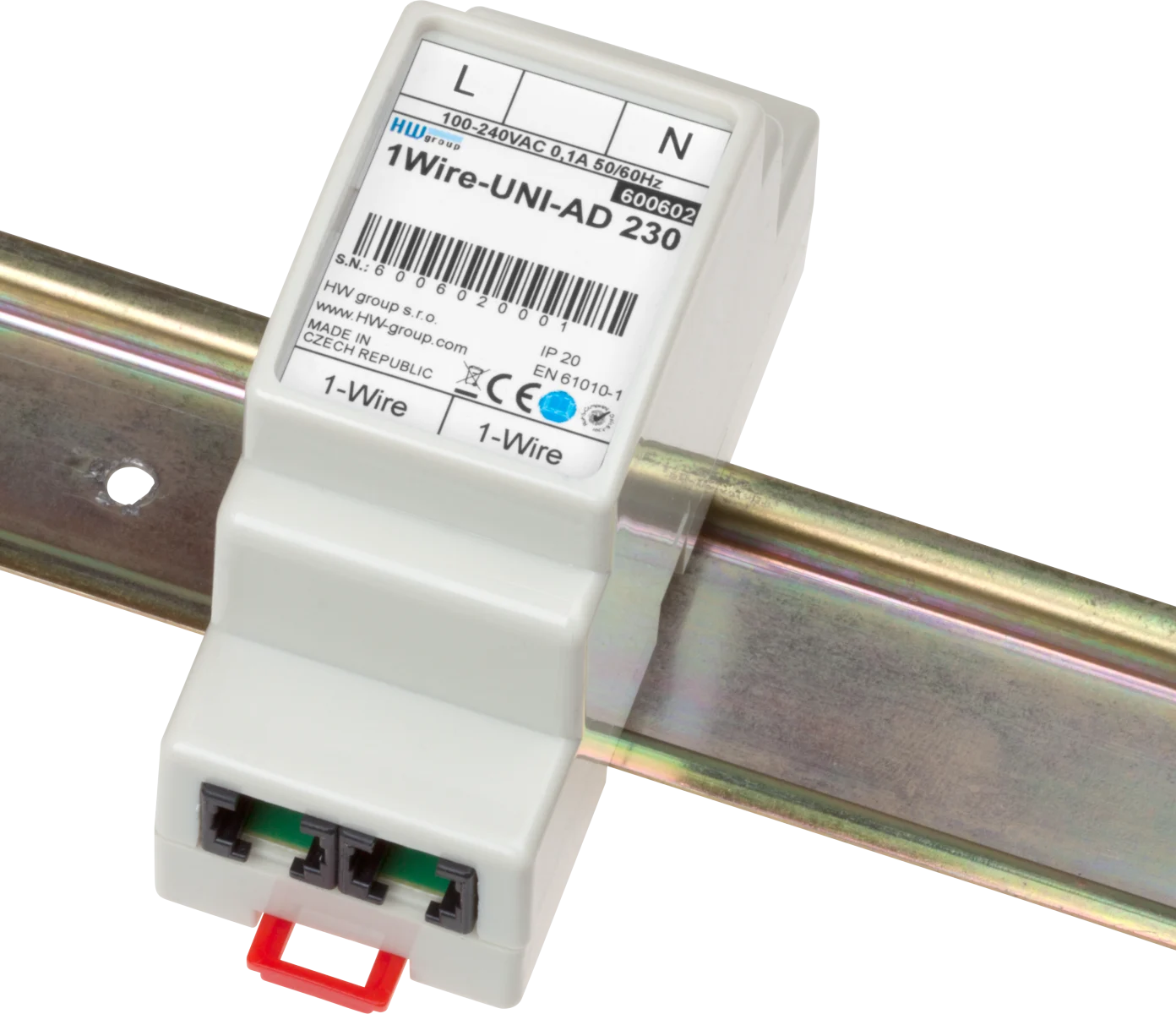

- Boîtier rail DIN 2 modules, 88 × 64 × 37 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Tension |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Plage de mesure | 100 à 250 V AC |
| Précision | Tension : ±5 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI) |

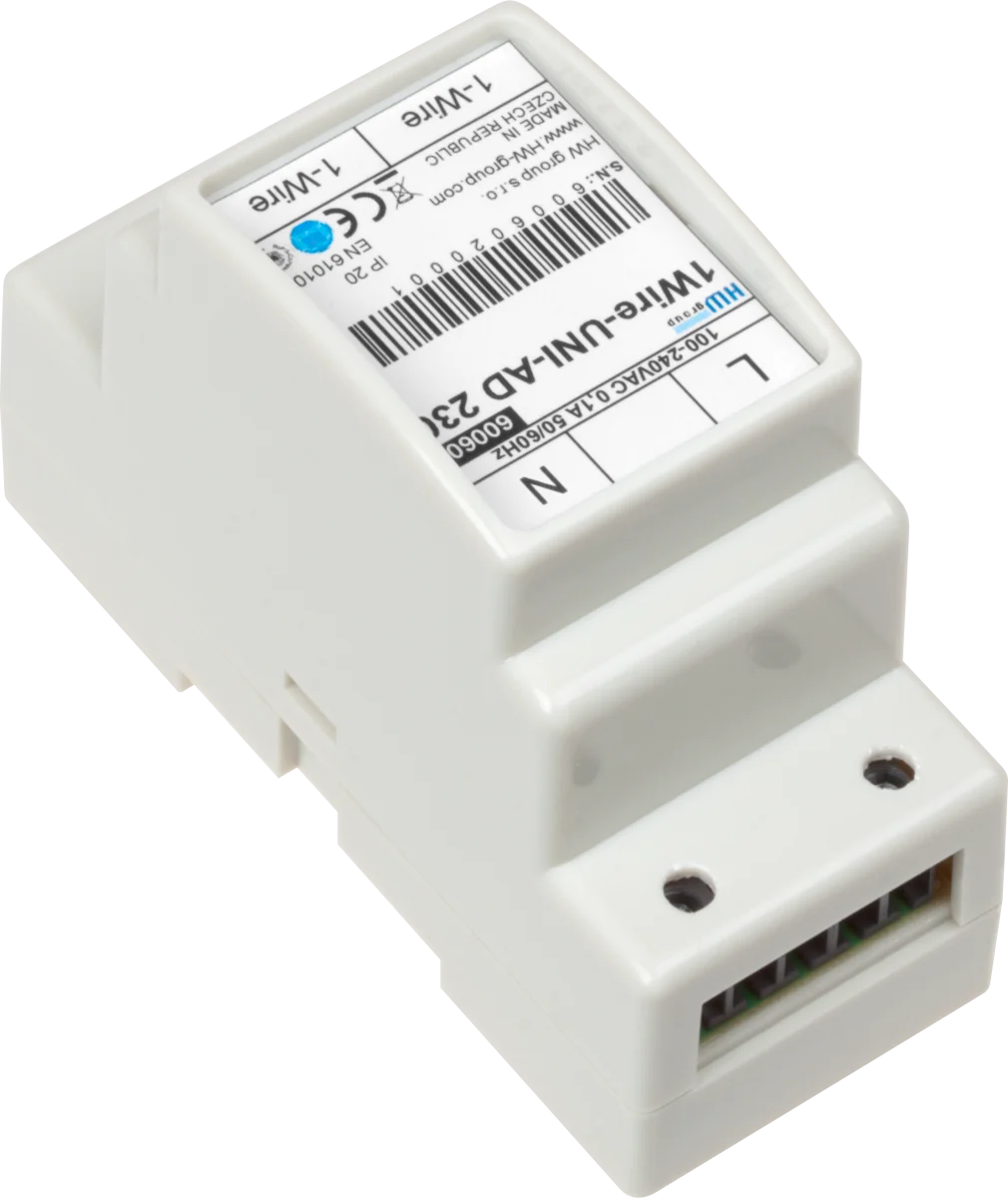

| Connecteur | Bornier secteur (L, N) en entrée, 2 × RJ11 en sortie |
| Fréquence réseau | 50 Hz et 60 Hz |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le HWgroup Sensor 230V AC 1W-UNI est un capteur de tension secteur qui mesure la valeur réelle du réseau de 100 à 250 V AC et la transmet sur le bus 1-Wire UNI d'un boîtier de supervision HWgroup. Monté sur rail DIN dans le tableau, il permet de suivre les variations de tension, les coupures et les retours secteur depuis un poste distant.
Il s'adresse aux exploitants de salles serveurs, de sites télécoms et de bâtiments techniques qui veulent contrôler l'arrivée secteur ou la sortie d'un onduleur (UPS). Le boîtier hôte envoie un e-mail ou un SMS quand la tension sort de la plage définie, et met la mesure à disposition de la GTB.
Points forts du Sensor 230V AC 1W-UNI
- Plage de mesure de 100 à 250 V AC, réseaux 50 Hz et 60 Hz
- Précision 5 %, résolution 1 V
- Période de mesure d'environ 1 seconde
- Isolation galvanique entre la partie secteur et le bus 1-Wire UNI
- Format rail DIN, largeur 2 modules, 88 × 64 × 37 mm
- Alimentation par le bus RJ11, deux ports RJ11 pour le chaînage
Applications en bâtiment et sur site technique
- Salle serveur et datacenter : contrôle de la tension en entrée et en sortie d'onduleur, avec historique des écarts.
- Sites télécoms et locaux techniques isolés : détection d'une coupure ou d'une baisse de tension secteur via un boîtier cellulaire Ares.
- Bâtiments tertiaires et collectivités : suivi à long terme de la qualité de l'alimentation d'un tableau divisionnaire.
- Industrie : surveillance de l'alimentation d'une armoire de commande ou d'un équipement sensible aux sous-tensions.
Intégration et compatibilité
Le capteur se raccorde en RJ11 aux équipements HWgroup dotés d'un port 1-Wire UNI : Poseidon2 3268, 3468 et 4002, Ares 12 LTE et HWg-Ares 12, STE2 R2, STE2 LITE et STE2 PLUS, Perseus Monitoring 140 à 155, Perseus Energy 242 et 285, Perseus Industrial 310 et 315.
Exemple décrit par le constructeur : un Poseidon2 3266 affiche la tension en volts dans son interface web, envoie e-mail ou SMS hors de la plage autorisée et partage la valeur en SNMP, XML et Modbus TCP, avec connexion possible au portail SensDesk. Comparez avec nos autres capteurs de courant et nos boîtiers de supervision IP de la gamme HWgroup.
Caractéristiques techniques
| Grandeur mesurée | Tension alternative secteur |
| Plage d'entrée | 100 à 250 V AC, 50 Hz / 60 Hz |
| Précision | 5 % |
| Résolution | 1 V |
| Période de mesure | Environ 1 seconde |
| Isolation | Partie secteur isolée du bus 1-Wire UNI |
| Sortie | 1-Wire UNI, 2 × RJ11 (chaînage) |
| Alimentation | 5 V par le bus RJ11 |
| Montage | Rail DIN, 2 modules |
| Dimensions / poids | 88 × 64 × 37 mm, 114 g |
| Température de fonctionnement et de stockage | -20 à +80 °C (manuel constructeur) |
| Indice de protection | IP20 (capot) |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Tension
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Plage de mesure
- 100 à 250 V AC
- Précision
- Tension : ±5 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI)
- Connecteur
- Bornier secteur (L, N) en entrée, 2 × RJ11 en sortie
- Fréquence réseau
- 50 Hz et 60 Hz
Contenu et accessoires compatibles
La boîte contient le capteur et un manuel imprimé. Pour une simple détection de présence secteur sur une entrée logique, HWgroup propose aussi le PowerEgg2 et le Power Detector 110/230 V, présentés avec nos sondes et capteurs filaires.
Documentation
Questions fréquentes
Le capteur fonctionne-t-il sur un réseau 110 V ?
Oui. Sa plage d'entrée va de 100 à 250 V AC et HWgroup indique la prise en charge des réseaux 110 V / 60 Hz comme 230 V / 50 Hz.
Faut-il une alimentation séparée pour le capteur ?
Non. Le Sensor 230V AC 1W-UNI est alimenté par le bus 1-Wire UNI du boîtier hôte, via le câble RJ11. La partie secteur sert uniquement à la mesure et reste isolée du bus.
Quelle différence avec le PowerEgg2 ou le Power Detector ?
Ces détecteurs signalent seulement la présence ou l'absence de tension, sur une entrée logique. Le Sensor 230V AC 1W-UNI mesure la valeur de la tension en volts, ce qui permet de suivre les creux, les surtensions et les dérives dans le temps.
Avec quels boîtiers HWgroup l'utiliser ?
Avec les équipements à port 1-Wire UNI : Poseidon2, Ares 12 LTE, STE2 R2, STE2 LITE, STE2 PLUS et les gammes Perseus Monitoring, Perseus Energy et Perseus Industrial. Le boîtier assure l'affichage, les alarmes et le partage SNMP ou Modbus TCP.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Sensor 230V AC 1W-UNI
Précisez le nombre d'arrivées secteur à surveiller et le boîtier HWgroup en place : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités et de la composition de votre projet.
