ORing IES-C1000 - Switch Ethernet industriel non manageable compact
- 5, 8 ou 16 ports RJ45 10/100, ou 4 et 6 ports avec 1 ou 2 cages SFP 100Base-FX
- Non manageable : QoS IEEE 802.1p, protection contre les tempêtes de broadcast par micro-interrupteurs
- Alimentation 9 à 60 VDC ou 24 VAC sur bornier, protections surintensité et inversion de polarité
- Boîtier IP40 compact pour rail DIN, à partir de 26 mm de large
- Sécurité EN 62368-1, UL 61010-1, garantie constructeur 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | UL / cUL |
| Variante | IES-C1050 : 5 ports ; IES-C1041P : 4 ports + 1 SFP ; IES-C1080 : 8 ports ; IES-C1062P : 6 ports + 2 SFP ; IES-C1160 : 16 ports |
| Plage de mesure | Température de fonctionnement : -40 à +75 °C (versions -L) |
| Connecteur | RJ45, cages SFP 100Base-FX (IES-C1041P, IES-C1062P), bornier d'alimentation 2 points |
| Débit | 10/100 Mbit/s, SFP 100Base-FX |
| Température de fonctionnement | -40 à +75 °C (versions -L 2026) ; -10 à +60 °C (fiches IES-C1041P et IES-C1080) |
| Dimensions | 26 x 64 x 103 mm (5 ports) ; 43,5 x 64 x 103 mm (8 ports) ; 50 x 110 x 143 mm (16 ports) |
| Modèle | IES-C1050 : 5 ports FE, IES-C1041P : 4 FE + 1 SFP 100M, IES-C1080 : 8 ports FE, IES-C1062P : 6 FE + 2 SFP 100M, IES-C1160 : 16 ports FE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- PROFINET
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La série ORing IES-C1000 réunit des switchs Ethernet industriels non manageables (unmanaged) au format compact, de 5 à 16 ports Fast Ethernet 10/100 Mbit/s, avec en option une ou deux cages SFP 100Base-FX pour une liaison fibre. Ils se posent sur rail DIN dans un boîtier IP40 de 26 mm de large pour le modèle 5 ports.
Ils s'adressent aux intégrateurs GTB, aux tableautiers et aux services techniques qui doivent raccorder automates, compteurs, passerelles et contrôleurs dans une armoire où la place manque. Branchés sans configuration, ils acceptent une alimentation de 9 à 60 VDC ou 24 VAC. Retrouvez l'ensemble des switchs Ethernet industriels et la gamme ORing.
Points forts de l'IES-C1000
- 5, 8 ou 16 ports RJ45 10/100 Mbit/s avec négociation automatique et Auto MDI/MDI-X
- Versions fibre : 4 ports et 1 cage SFP (IES-C1041P) ou 6 ports et 2 cages SFP 100Base-FX (IES-C1062P)
- Commutation store-and-forward, contrôle de flux IEEE 802.3x, latence inférieure à 7 µs (fiches 2026)
- QoS IEEE 802.1p et protection contre les tempêtes de broadcast activables par micro-interrupteurs
- Versions -L : filtrage multicast, QoS DSCP, conformité PROFINET classe A (CC-A)
- Alimentation 9 à 60 VDC ou 24 VAC (18 à 30 VAC) sur bornier 2 points, 2 à 4 W typiques
- Boîtier IP40 rail DIN : 26 mm de large en 5 ports, 43,5 mm en 8 ports
- Fonctionnement de -40 à +75 °C (versions -L), garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Armoire CVC ou sous-station de chauffage : relier l'automate, les compteurs d'énergie Modbus TCP et la passerelle BACnet/IP sur un seul switch 5 ou 8 ports.
- Tableau divisionnaire de bureaux ou d'établissement scolaire : ajouter quelques ports Ethernet pour des centrales de mesure ou des contrôleurs d'éclairage sans changer d'armoire.
- Bâtiment logistique ou atelier : remonter un îlot de terrain vers le local technique par une liaison fibre 100 Mbit/s sur l'IES-C1041P ou l'IES-C1062P, insensible aux perturbations électromagnétiques.
- Locaux techniques de collectivités (stations, pompage, chaufferies) : 16 ports sur l'IES-C1160 pour regrouper automates, onduleurs et équipements de sécurité.
Intégration et compatibilité
Les IES-C1000 respectent IEEE 802.3, 802.3u et 802.3x. Transparents pour les protocoles IP, ils transportent BACnet/IP, Modbus TCP, KNXnet/IP, MQTT ou les flux des contrôleurs d'accès sans réglage. Les versions -L sont déclarées conformes PROFINET classe A et compatibles EtherNet/IP, ce qui facilite leur usage dans les armoires d'automatisme industriel.
Aucune adresse IP ni logiciel n'est requis : la QoS, la protection contre les tempêtes de broadcast et, sur les versions -L, le filtrage multicast se règlent par micro-interrupteurs sur le dessus du boîtier. Les cages SFP des IES-C1041P et IES-C1062P reçoivent des modules SFP 100 Mbit/s multimode ou monomode. Ces switchs n'offrent ni SNMP ni relais d'alarme : pour un réseau supervisé, la série lite-managed IES-2000 est plus adaptée.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

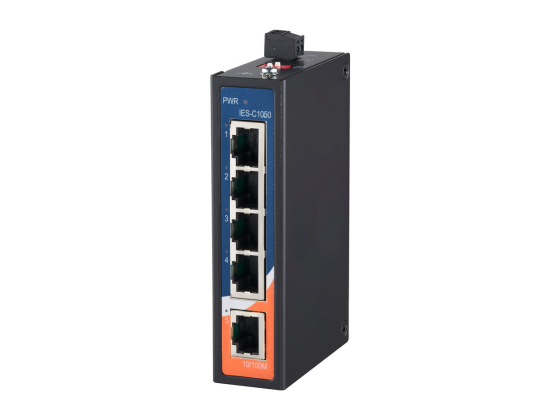

| IES-C1050 | 5 ports RJ45 10/100, 26 x 64 x 103 mm | Petite armoire, extension de quelques équipements |

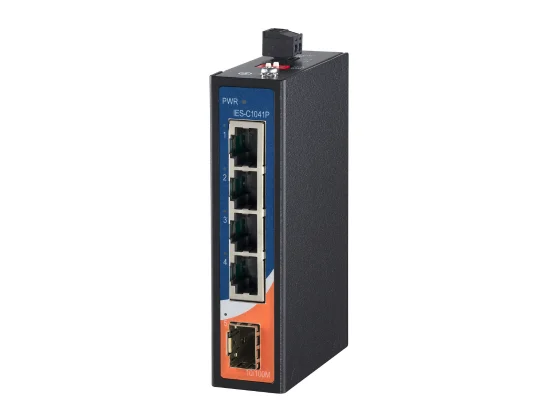

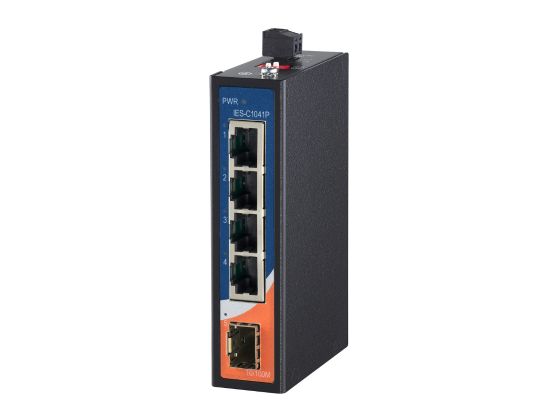

| IES-C1041P | 4 ports RJ45 10/100 et 1 cage SFP 100Base-FX, 26 mm de large | Équipement isolé raccordé par une fibre |
| IES-C1080 | 8 ports RJ45 10/100, 43,5 x 64 x 103 mm | Armoire CVC ou tableau avec plusieurs automates |

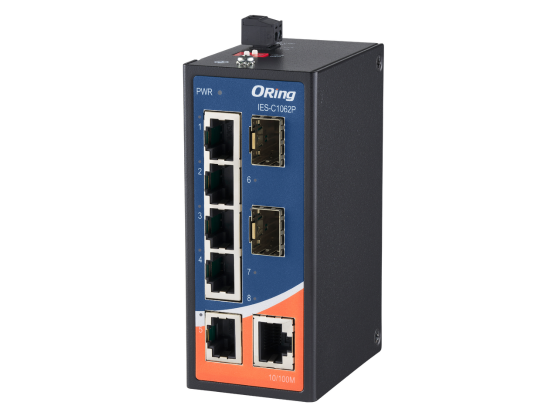

| IES-C1062P | 6 ports RJ45 10/100 et 2 cages SFP 100Base-FX | Armoire en ligne avec fibre amont et aval |

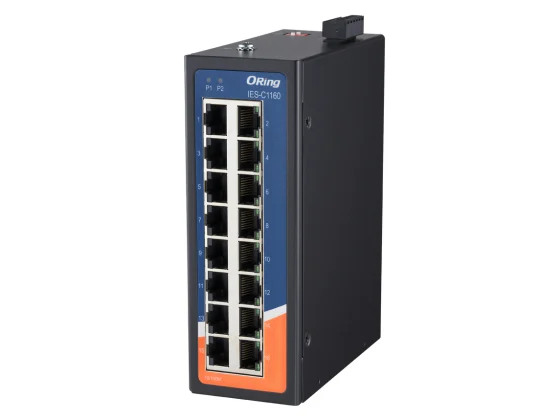

| IES-C1160 | 16 ports RJ45 10/100, table MAC 8K, trames jumbo 9 Ko | Local technique regroupant de nombreux équipements |
Caractéristiques techniques
| Ports cuivre | RJ45 10/100Base-T(X), Auto MDI/MDI-X : 5 (IES-C1050), 4 (IES-C1041P), 8 (IES-C1080), 6 (IES-C1062P), 16 (IES-C1160) |
|---|---|
| Ports fibre | Cages SFP 100Base-FX : 1 (IES-C1041P), 2 (IES-C1062P) |
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1p (versions -L) |
| Commutation | Store-and-forward ; table MAC 1K (fiches IES-C1041P, IES-C1080) ou 2K (IES-C1050-L, IES-C1062P-L), 8K et tampon 4 Mbit (IES-C1160) ; latence inférieure à 7 µs (10 µs pour l'IES-C1160) |
| Bande passante | 1 Gbit/s (IES-C1050-L), 1,6 Gbit/s (IES-C1062P), 3,2 Gbit/s (IES-C1160) |
| Réglages par micro-interrupteurs | QoS, protection contre les tempêtes de broadcast, filtrage multicast (versions -L) |
| Alimentation | Entrée simple 9 à 60 VDC ou 24 VAC (18 à 30 VAC) sur bornier 2 points |
| Consommation typique | 2 W (IES-C1050-L), 4 W (IES-C1041P, IES-C1080, IES-C1062P-L, IES-C1160-L) |
| Protections | Surintensité et inversion de polarité |
| Boîtier | IP40, montage rail DIN |
| Dimensions (L x P x H) | 26 x 64 x 103 mm (IES-C1050, IES-C1041P) ; 43,5 x 64 x 103 mm (IES-C1080, IES-C1062P) ; 50 x 110 x 143 mm (IES-C1160) |
| Poids | 130 g (IES-C1050-L), 193 g (IES-C1062P-L), 360 g (IES-C1160-L) |
| Température de fonctionnement | -40 à +75 °C selon les fiches 2026 des versions -L ; -10 à +60 °C selon les fiches IES-C1041P et IES-C1080 |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55032, EN 55035), FCC Part 15 B classe A, EN 61000-6-4 (versions -L) |
| Sécurité | EN 62368-1, UL 61010-1, UL 61010-2-201 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports, 13 à 20 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- UL / cUL
- Variante
- IES-C1050 : 5 ports ; IES-C1041P : 4 ports + 1 SFP ; IES-C1080 : 8 ports ; IES-C1062P : 6 ports + 2 SFP ; IES-C1160 : 16 ports
- Plage de mesure
- Température de fonctionnement : -40 à +75 °C (versions -L)
- Connecteur
- RJ45, cages SFP 100Base-FX (IES-C1041P, IES-C1062P), bornier d'alimentation 2 points
- Débit
- 10/100 Mbit/s, SFP 100Base-FX
- Température de fonctionnement
- -40 à +75 °C (versions -L 2026) ; -10 à +60 °C (fiches IES-C1041P et IES-C1080)
- Dimensions
- 26 x 64 x 103 mm (5 ports) ; 43,5 x 64 x 103 mm (8 ports) ; 50 x 110 x 143 mm (16 ports)
- Modèle
- IES-C1050 : 5 ports FE, IES-C1041P : 4 FE + 1 SFP 100M, IES-C1080 : 8 ports FE, IES-C1062P : 6 FE + 2 SFP 100M, IES-C1160 : 16 ports FE
Contenu et accessoires compatibles
Livré avec le switch et son guide d'installation rapide. Accessoires conseillés : alimentation rail DIN 24 VDC (voir nos alimentations), modules SFP 100 Mbit/s ORing SFP100 pour les IES-C1041P et IES-C1062P.
Documentation
Questions fréquentes
Quelle différence entre les versions IES-C1050 et IES-C1050-L ?
ORing a renouvelé la gamme compacte sous le suffixe -L. Les fiches techniques 2026 des IES-C1050-L, IES-C1062P-L et IES-C1160-L annoncent un fonctionnement de -40 à +75 °C, le filtrage multicast, la QoS DSCP et la conformité PROFINET classe A, alors que les anciennes fiches IES-C1041P et IES-C1080 indiquaient -10 à +60 °C. Nous confirmons la version livrée et sa plage de température au moment du devis.
Faut-il configurer ces switchs avant la mise en service ?
Non. Ce sont des switchs non manageables, prêts à l'emploi : négociation automatique de la vitesse et du croisement (Auto MDI/MDI-X) sur chaque port. Seules la QoS et la protection contre les tempêtes de broadcast se règlent par micro-interrupteurs, sans logiciel ni adresse IP.
Quels modules SFP utiliser sur les IES-C1041P et IES-C1062P ?
Leurs cages SFP fonctionnent en 100Base-FX, donc avec des modules optiques 100 Mbit/s comme la série ORing SFP100, en multimode ou monomode selon la distance à couvrir. Un module Gigabit ne convient pas sur ces ports.
Comment alimenter un IES-C1000 dans une armoire GTB ?
Le bornier 2 points accepte de 9 à 60 VDC ou 24 VAC (18 à 30 VAC), ce qui couvre une alimentation 24 VDC sur rail DIN comme le 24 VAC d'un transformateur d'automatisme. La consommation typique va de 2 à 4 W selon les fiches techniques, avec protection contre les surintensités et l'inversion de polarité. L'entrée est simple : pour une double alimentation redondante, voir la série IES-1000.
Peut-on surveiller ces switchs depuis la supervision ?
Non, ils n'ont ni SNMP ni contact de défaut. Pour remonter l'état du réseau ou un défaut d'alimentation à la GTB, orientez-vous vers la série lite-managed ORing IES-2000 ou vers les modèles IES-1000 équipés d'un relais d'alarme.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour l'IES-C1000
Indiquez le nombre de ports, le besoin en fibre et les quantités : nous vous répondons sous 24 h ouvrées avec la version disponible et un conseil technique. Les tarifs sont établis selon les volumes et le projet.
