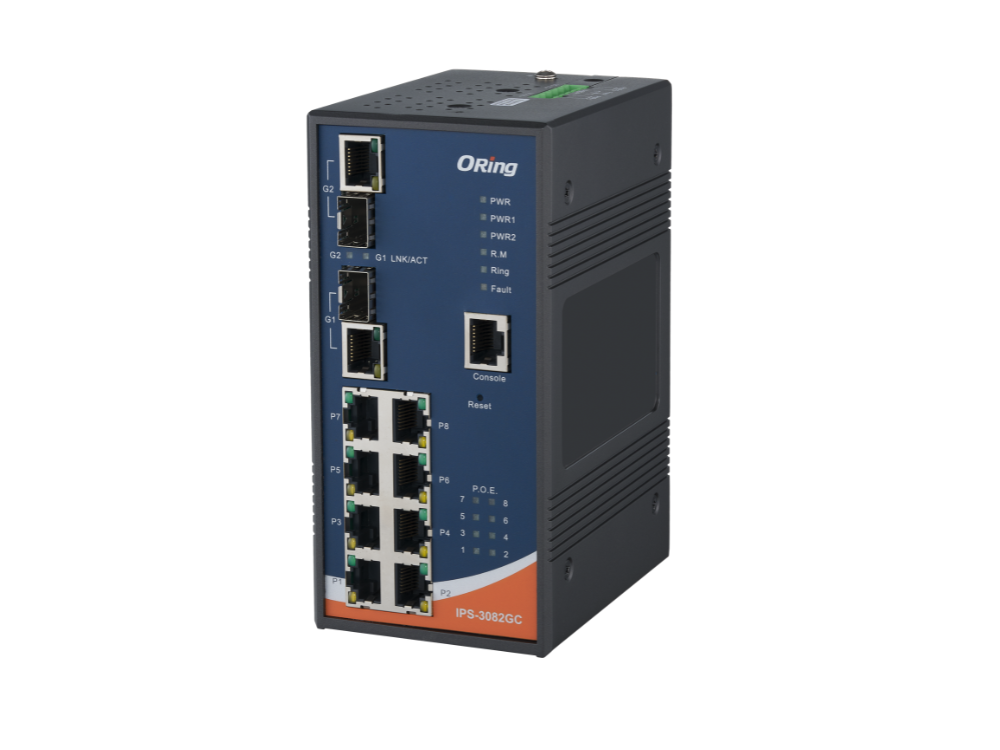

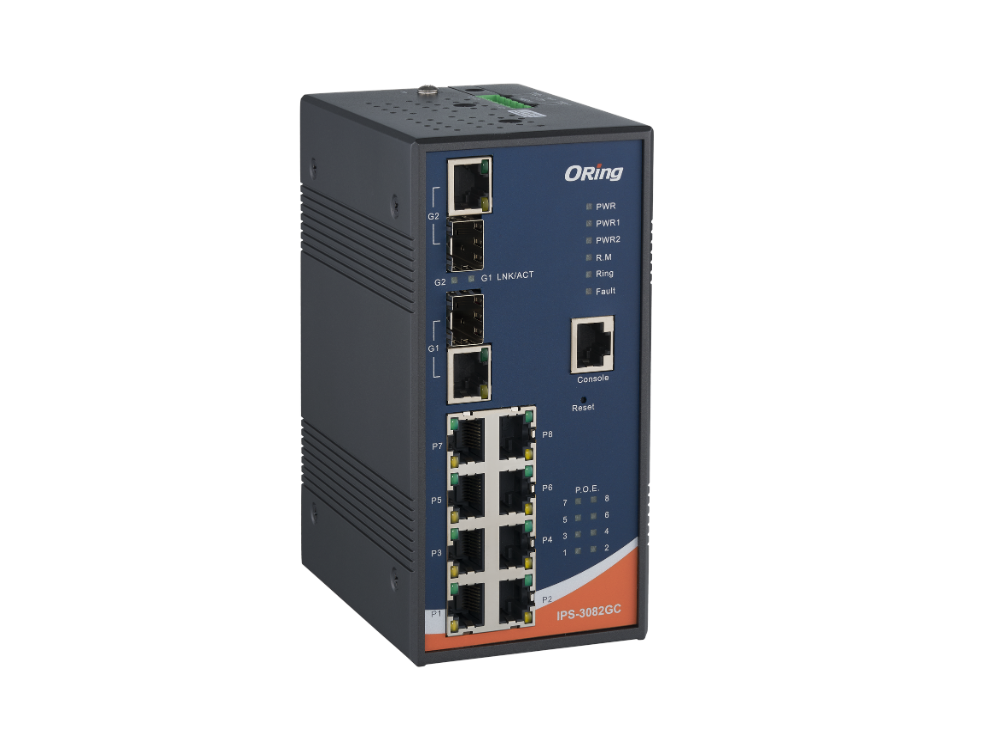

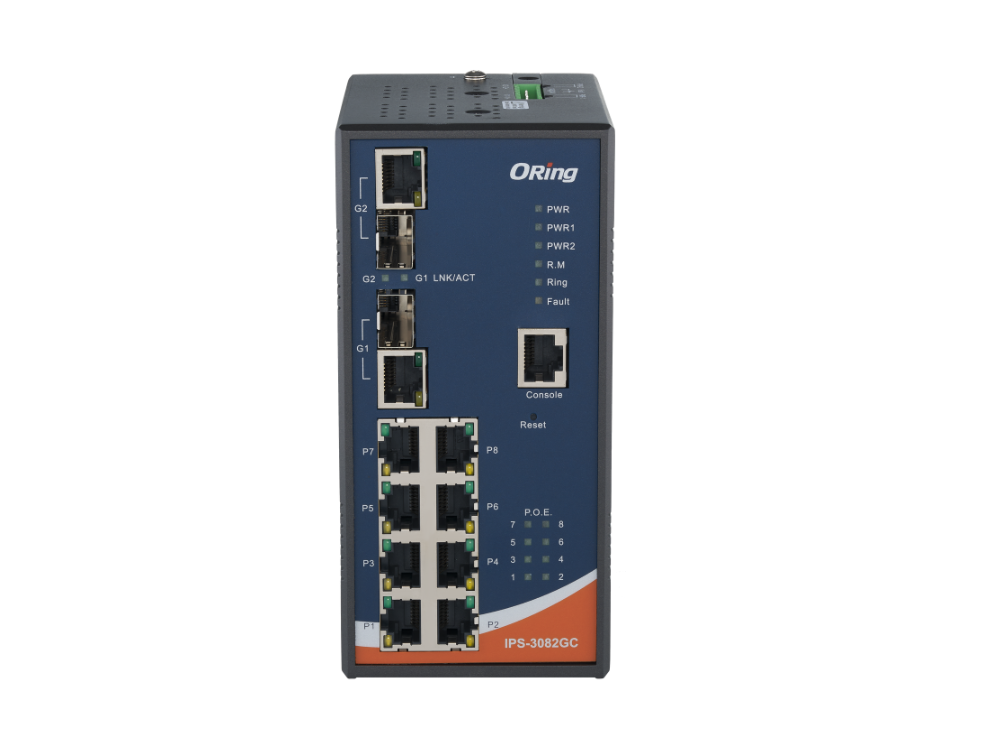

ORing IPS-3082GC - Switch PoE industriel manageable 10 ports, combos Gigabit
- 8 ports PoE 10/100 Mbit/s et 2 ports combo Gigabit RJ45 ou SFP
- PoE+ 30 W par port et 240 W au total (AT) ou PoE 15,4 W par port (24V)
- Anneau O-Ring : reprise en moins de 10 ms (ports Fast Ethernet), MSTP
- Double entrée DC, relais d’alarme 1 A sous 24 VDC, boîtier IP30
- Rail DIN ou mural, -40 à 70 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Ports | 8 x RJ45 10/100BASE-T(X) PoE (PSE), 2 ports combo Gigabit RJ45 10/100/1000 ou SFP 100/1000BASE-X |
| PoE | IEEE 802.3at 30 W par port (IPS-3082GC-AT) ou IEEE 802.3af 15,4 W par port (IPS-3082GC-24V) |
| Température de fonctionnement | -40 à 70 °C |
| Connecteur | RJ45, SFP, bornier, console RS-232 sur RJ45 |
| Garantie | 5 ans |
| Alimentation (version) | 50 à 57 VDC, PoE+ 30 W par port, 24 à 36 VDC, PoE 15,4 W par port |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-232
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE industriel manageable ORing IPS-3082GC associe 8 ports Fast Ethernet PoE à 2 ports combo Gigabit, utilisables en RJ45 ou en SFP pour une liaison fibre. Il alimente et raccorde caméras, lecteurs de badges, interphones IP ou passerelles de capteurs depuis une armoire technique, tout en restant supervisable par la GTB grâce à SNMP, Modbus TCP et à son relais d'alarme.
Deux versions existent selon la distribution électrique de l'armoire : l'IPS-3082GC-AT, alimentée en 50 à 57 VDC, fournit du PoE+ 30 W par port, tandis que l'IPS-3082GC-24V s'alimente en 24 à 36 VDC et délivre du PoE 15,4 W par port. Le boîtier aluminium IP30 se pose sur rail DIN ou au mur et fonctionne de -40 à 70 °C. Découvrez l'ensemble de nos switchs PoE industriels.
Points forts du IPS-3082GC
- 8 ports RJ45 10/100BASE-T(X) PSE et 2 ports combo 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X
- PoE+ IEEE 802.3at 30 W par port et budget 240 W sur la version AT
- PoE IEEE 802.3af 15,4 W par port, budget 60 à 120 W, sur la version 24V
- Anneau O-Ring : reprise en moins de 10 ms sur ports Fast Ethernet et 30 ms sur ports Gigabit, 250 switchs
- Temporisation de mise sous tension PoE réglable par port
- Double entrée d'alimentation DC et sortie relais de défaut 1 A sous 24 VDC
- Modbus TCP, client PTP, SNTP, serveur DHCP, Q-in-Q, MVR, agrégation de ports
- Boîtier aluminium IP30 de 74,3 x 107,5 x 153,6 mm, -40 à 70 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire : alimentation des caméras et du contrôle d'accès d'un plateau avec remontée du défaut de switch vers la GTB
- Santé et enseignement : interphones IP, téléphones et points d'accès raccordés depuis une armoire de couloir
- Industrie et utilités : armoire d'automatisme 24 VDC équipée de la version 24V, sans alimentation 48 V supplémentaire
- Parkings et accès de site : caméras et bornes reliées au poste de garde en fibre par les ports combo SFP
- Collectivités : petits sites distants (stations, locaux techniques) intégrés à un anneau O-Ring redondant
Intégration et compatibilité
L'IPS-3082GC s'intègre aux outils d'exploitation classiques : SNMP v1/v2c/v3 avec traps, RMON, Syslog et alertes par e-mail. Sa prise en charge de Modbus TCP permet de lire son état depuis un automate ou une supervision industrielle, et sa sortie relais se câble directement sur une entrée TOR. La configuration se fait par interface web, Telnet, console RS-232 sur RJ45 (9 600 bit/s) ou avec le logiciel ORing Open-Vision qui centralise la gestion de plusieurs switchs.
Côté réseau, il gère les VLAN IEEE 802.1Q (jusqu'à 4 096) avec GVRP et Q-in-Q, la qualité de service 802.1p et TOS/Diffserv, le filtrage IGMP v2/v3 et MVR pour la vidéo multicast, l'authentification 802.1x avec RADIUS et le verrouillage de ports par adresse MAC. La fonction DDM des ports SFP surveille tension, courant et température des modules optiques, à choisir parmi nos modules SFP et convertisseurs fibre. Plus de références sur la page de la marque ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IPS-3082GC-AT | Entrée 50 à 57 VDC, PoE+ IEEE 802.3at 30 W par port, budget 240 W | Caméras PTZ, points d'accès Wi-Fi et équipements gourmands |
| IPS-3082GC-24V | Entrée 24 à 36 VDC, PoE IEEE 802.3af 15,4 W par port, budget 60 W sous 24 VDC, 120 W au-delà | Armoire d'automatisme 24 VDC, caméras fixes, lecteurs de badges, capteurs IP |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports PoE | 8 x RJ45 10/100BASE-T(X), PSE, auto MDI/MDIX |
| Ports combo | 2 x RJ45 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X |
| PoE IPS-3082GC-AT | IEEE 802.3at, jusqu'à 30 W par port, budget 240 W |
| PoE IPS-3082GC-24V | IEEE 802.3af, jusqu'à 15,4 W par port, budget 60 W sous 24 VDC, 120 W au-delà de 24 VDC |
| Table MAC | 8 K adresses |
| Mémoire tampon | 1 Mbit |
| Files de priorité | 4 |
| Commutation | Store-and-forward, latence inférieure à 7 µs, bande passante 7,2 Gbit/s |
| VLAN | Jusqu'à 4 096, Q-in-Q, GVRP |
| Groupes multicast IGMP | 1 024 |
| Redondance | O-Ring (moins de 10 ms en Fast Ethernet, moins de 30 ms en Gigabit, 250 switchs), O-Chain, MRP sur demande, MSTP/RSTP/STP |
| Synchronisation | SNTP, client PTP |
| Administration | Web, Telnet, console RS-232 sur RJ45, SNMP v1/v2c/v3, RMON, Open-Vision |
| Alarme | Sortie relais 1 A sous 24 VDC, Syslog, e-mail, trap SNMP |
| Alimentation | Double entrée sur bornier 6 points : 50 à 57 VDC (AT) ou 24 à 36 VDC (24V) |
| Consommation | Moins de 11 W (AT) ou moins de 12 W (24V), hors puissance PoE |
| Boîtier | Aluminium, IP30 |
| Dimensions (L x P x H) | 74,3 x 107,5 x 153,6 mm |
| Poids | 1 185 g (AT), 1 260 g (24V) |
| Montage | Rail DIN ou mural (kits fournis) |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Compatibilité électromagnétique | CE (EN 55024, EN 55032), FCC Part 15 B classe A |
| Sécurité électrique | EN 60950-1, UL 60950-1, IEC 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 469 344 h (AT), 375 564 h (24V) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-232
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Ports
- 8 x RJ45 10/100BASE-T(X) PoE (PSE), 2 ports combo Gigabit RJ45 10/100/1000 ou SFP 100/1000BASE-X
- PoE
- IEEE 802.3at 30 W par port (IPS-3082GC-AT) ou IEEE 802.3af 15,4 W par port (IPS-3082GC-24V)
- Température de fonctionnement
- -40 à 70 °C
- Connecteur
- RJ45, SFP, bornier, console RS-232 sur RJ45
- Garantie
- 5 ans
- Alimentation (version)
- 50 à 57 VDC, PoE+ 30 W par port, 24 à 36 VDC, PoE 15,4 W par port
Contenu et accessoires compatibles
Livré avec un kit rail DIN, deux pattes de fixation murale, le CD d'outils ORing, un guide d'installation rapide et un câble console. Accessoires conseillés : modules SFP 100 Mbit/s ou Gigabit, une alimentation rail DIN 48 VDC ou 24 VDC selon la version, et le logiciel Open-Vision.
Documentation
Questions fréquentes
Quelle différence entre l'IPS-3082GC-AT et l'IPS-3082GC-24V ?
Le suffixe AT désigne la norme PoE IEEE 802.3at : 30 W par port et 240 W au total, avec une alimentation 50 à 57 VDC. La version 24V se branche sur une distribution 24 à 36 VDC, courante en armoire d'automatisme, mais délivre du PoE IEEE 802.3af limité à 15,4 W par port, avec un budget de 60 W sous 24 VDC et 120 W au-dessus de 24 VDC.
Les ports PoE sont-ils en Gigabit ?
Non. Les 8 ports PoE fonctionnent en 10/100 Mbit/s, ce qui suffit pour une caméra IP, un lecteur de badge, un téléphone IP ou une passerelle de capteurs. Les deux ports combo, en RJ45 Gigabit ou en SFP 100/1000, servent de liaisons montantes vers le reste du réseau.
Peut-on remonter une alarme vers la GTB ?
Oui. Le switch dispose d'une sortie relais de défaut (1 A sous 24 VDC) à câbler sur une entrée TOR d'automate ou de module d'E/S. Il envoie aussi des notifications par Syslog, e-mail et trap SNMP, et répond en Modbus TCP.
Quel temps de reprise en cas de coupure de l'anneau ?
Avec la technologie O-Ring, la reprise est inférieure à 10 ms sur les ports Fast Ethernet et à 30 ms sur les ports Gigabit, sur un anneau pouvant compter 250 switchs. Le switch gère aussi O-Chain, MSTP, RSTP et STP, et MRP (IEC 62439-2) sur demande.
Demander un devis pour le IPS-3082GC
Envoyez-nous le nombre de switchs, la topologie visée et les équipements à raccorder : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Notre équipe technique vous aide aussi à choisir les modules SFP, l'alimentation rail DIN et l'architecture de redondance adaptées à votre site.
