ORing IGPS-9084GP - Switch PoE Gigabit industriel manageable 12 ports
- 8 ports RJ45 Gigabit PoE IEEE 802.3at jusqu’à 30 W et 4 ports SFP 100/1000
- Anneau O-Ring avec reprise inférieure à 30 ms, MSTP, O-Chain, MRP sur demande
- Budget PoE 240 W (version LA), double entrée DC redondante
- Gestion web, CLI, SNMP v3, Modbus TCP ; version LA certifiée IEC 62443-4-2
- Boîtier métallique IP30 rail DIN ou mural, -40 à +75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), EtherNet/IP, Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | IGPS-9084GP : IEEE 1588v2, 50 à 57 VDC ; IGPS-9084GP-LA : IEC 62443-4-2, 50 à 57 VDC ; IGPS-9084GP-LA-24V : IEC 62443-4-2, 12 à 57 VDC |
| Ports | 8 x RJ45 10/100/1000BASE-T(X) PoE (PSE), 4 x SFP 100/1000BASE-X |
| Budget PoE | 30 W max par port ; 240 W (IGPS-9084GP-LA) ; 60 W de 12 à 24 VDC et 120 W de 24 à 57 VDC (IGPS-9084GP-LA-24V) |
| Température de fonctionnement | -40 à +75 °C |
| Connecteur | RJ45, cage SFP, bornier 6 points, console RS-232 sur RJ45 |
| Garantie | 5 ans |
| Version | Standard IEEE 1588v2, 50 à 57 VDC, LA cyber-durcie, 50 à 57 VDC, LA cyber-durcie, 12 à 57 VDC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- EtherNet/IP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE manageable industriel ORing IGPS-9084GP réunit huit ports RJ45 Gigabit qui alimentent les équipements en PoE+ (Power over Ethernet) et quatre ports SFP pour les liaisons fibre. Il sert de nœud d'accès dans un réseau en anneau : il alimente caméras, points d'accès Wi-Fi ou interphones IP et remonte leurs flux vers le cœur de réseau par la fibre.
Intégrateurs de sûreté, installateurs GTB et services informatiques de site l'utilisent dans les armoires de terrain, les locaux techniques et les sous-stations. Il existe en trois versions, dont deux certifiées en cybersécurité industrielle. Il fait partie des switchs PoE industriels ORing proposés par SmartBuildings.
Points forts du IGPS-9084GP
- 8 ports RJ45 10/100/1000BASE-T(X) PSE conformes IEEE 802.3at, jusqu'à 30 W par port
- 4 ports SFP 100BASE-FX ou 1000BASE-X pour chaîner les switchs en fibre
- Anneau propriétaire O-Ring : reprise inférieure à 30 ms jusqu'à 250 switchs, plus O-Chain, MSTP et MRP (IEC 62439-2, sur demande)
- Budget PoE de 240 W sur la version LA ; 60 ou 120 W selon la tension sur la version LA-24V
- Gestion PoE avancée : planification marche/arrêt par port et redémarrage automatique d'un équipement qui ne répond plus
- Sécurité : HTTPS, SSH, SNMP v3, 802.1X, TACACS+, liaison IP/MAC (Device Binding), protection DoS/DDoS
- Relais de défaut 1 A sous 24 VDC, double entrée d'alimentation redondante
- Boîtier métallique IP30 sans ventilateur, -40 à +75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection de parking, de quai logistique ou de périmètre : huit caméras PoE+ par armoire, anneau fibre vers le poste de sécurité.
- Campus tertiaire ou hospitalier : alimentation des points d'accès Wi-Fi et des interphones IP d'un bâtiment, avec planification nocturne du PoE.
- Réseau GTB d'un site industriel : automates, centrales de mesure et passerelles Modbus TCP regroupés sur un anneau redondant.
- Collectivités et infrastructures : coffret de tunnel, station de pompage ou carrefour équipé de caméras, avec une tenue de -40 à +75 °C.
- Sous-station ou local électrique : la version standard apporte la synchronisation IEEE 1588v2 aux équipements horodatés.
Intégration et compatibilité
L'IGPS-9084GP se configure par interface web, en ligne de commande (Telnet, console RS-232) ou depuis le logiciel Windows Open-Vision d'ORing, qui découvre et supervise tous les switchs du réseau. Il gère SNMP v1/v2c/v3, RMON, LLDP et les alertes par e-mail (SMTP) ou trap, ce qui permet de le remonter dans un hyperviseur réseau ou dans une supervision technique de bâtiment.
Côté automatisme, toutes les versions parlent Modbus TCP : un superviseur ou une GTB peut lire l'état des ports et des alarmes comme un automate. La version LA est en plus conforme ODVA pour EtherNet/IP. Le switch transporte sans les modifier les flux BACnet/IP, KNXnet/IP, MQTT ou vidéo, et segmente le trafic par VLAN 802.1Q avec priorité 802.1p et filtrage multicast IGMP v2/v3.
Les versions LA ont été développées selon IEC 62443-4-1 et certifiées IEC 62443-4-2, un argument pour les sites soumis à des exigences de cybersécurité industrielle. Les ports SFP acceptent des modules à 100 Mbit/s ou 1 Gbit/s, à choisir parmi nos modules SFP et convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGPS-9084GP | IEEE 1588v2, 50 à 57 VDC, boîtier 96,4 mm de large | Sites qui ont besoin de synchronisation d'horloge précise |

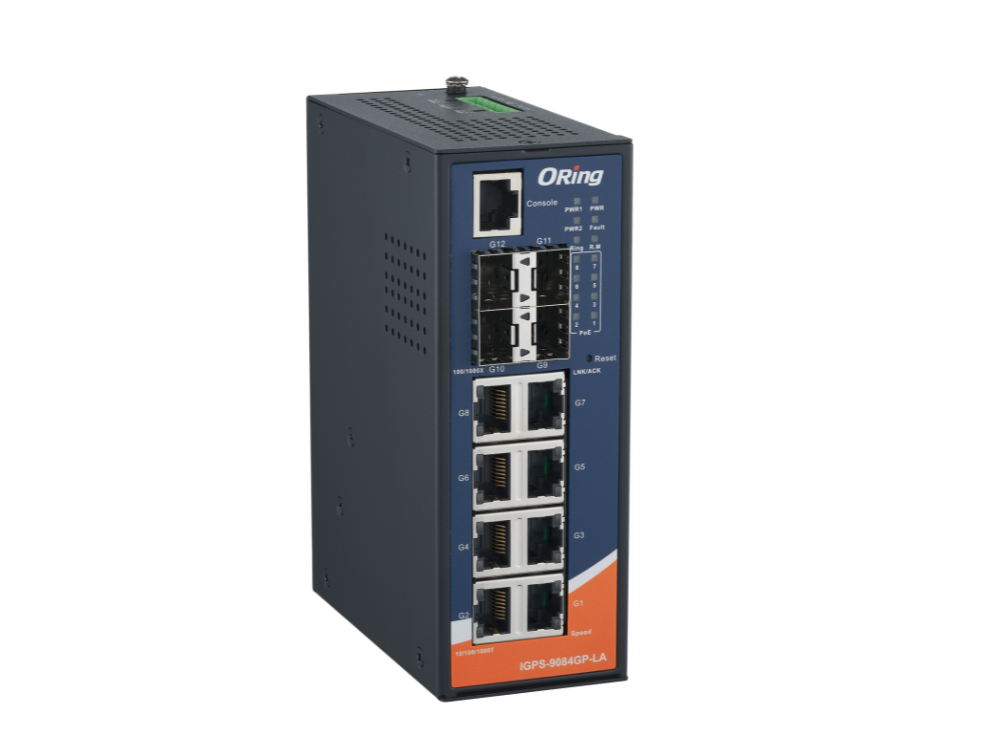

| IGPS-9084GP-LA | Certifié IEC 62443-4-2, EtherNet/IP, sans IEEE 1588, budget PoE 240 W, boîtier slim 54,3 mm | Armoires étroites, sites avec exigences de cybersécurité |

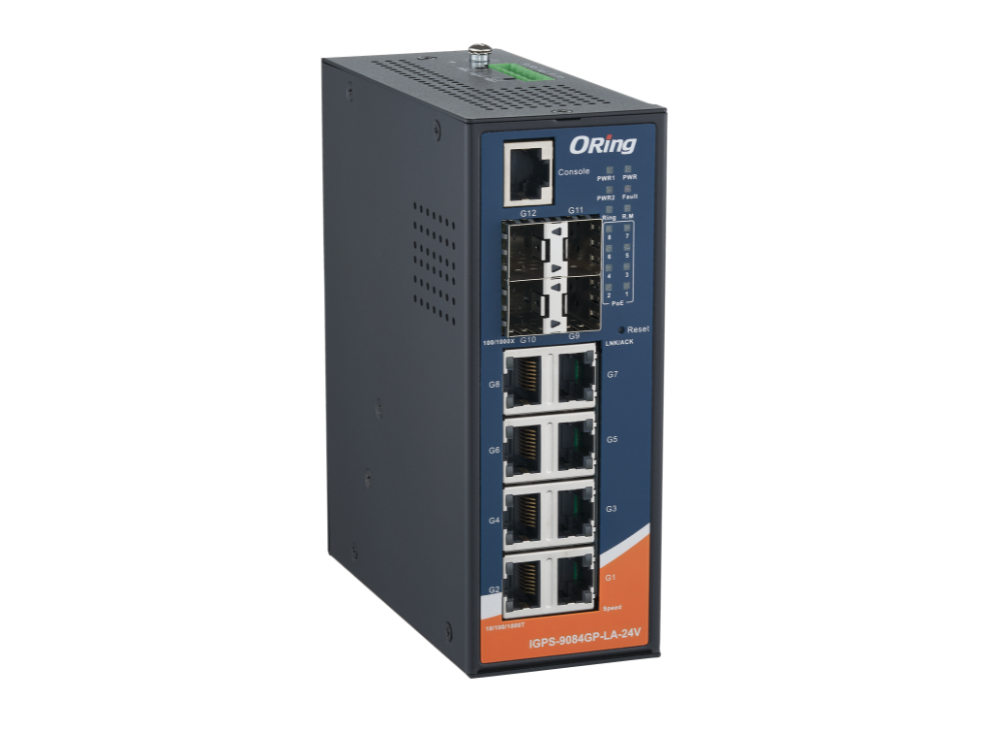

| IGPS-9084GP-LA-24V | Comme la LA, entrées 12 à 57 VDC, budget PoE 60 à 120 W | Armoires de terrain alimentées en 24 VDC |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports PoE | 8 x RJ45 10/100/1000BASE-T(X), PSE IEEE 802.3af/at, 30 W max par port |
| Ports fibre | 4 x SFP 100/1000BASE-X |
| Budget PoE | 240 W (IGPS-9084GP-LA) ; 60 W de 12 à 24 VDC, 120 W de 24 à 57 VDC (IGPS-9084GP-LA-24V) |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3ad, 802.1p, 802.1Q, 802.1w, 802.1s, 802.1X, 802.1AB, 802.3at |
| Table MAC | 8K adresses |
| Commutation | Store-and-forward, latence 7 µs, 8 files de priorité |
| Trames jumbo | Jusqu'à 9,6 Ko |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP/RSTP/STP, MRP sur demande ; Open-Ring sur IGPS-9084GP et -LA |
| Port console | RS-232 sur RJ45, 115 200 bit/s |
| Relais d'alarme | 1 A sous 24 VDC |
| Alimentation | Double entrée DC sur bornier 6 points : 50 à 57 VDC (IGPS-9084GP, -LA), 12 à 57 VDC (-LA-24V) |
| Consommation typique | 13,2 W hors PoE |
| Protections | Surintensité ; inversion de polarité sur les versions LA |
| Boîtier | Métal IP30, rail DIN ou mural |
| Dimensions (L x P x H) | 96,4 x 105,5 x 154 mm (IGPS-9084GP) ; 54,3 x 108,3 x 145,1 mm (-LA) ; 54,3 x 120 x 145,1 mm (-LA-24V) |
| Poids | 1 205 g (IGPS-9084GP) ; 779 g (-LA) ; 924 g (-LA-24V) |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Cybersécurité | IEC 62443-4-1 et IEC 62443-4-2 (versions LA) |
| CEM et sécurité | FCC Part 15 classe A, EN 55032, EN 61000-4-x ; EN 60950-1, EN 62368-1 et UL 61010-1 (-LA-24V) |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 516 416 h (-LA) ; 487 579 h (-LA-24V) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, EtherNet/IP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- IGPS-9084GP : IEEE 1588v2, 50 à 57 VDC ; IGPS-9084GP-LA : IEC 62443-4-2, 50 à 57 VDC ; IGPS-9084GP-LA-24V : IEC 62443-4-2, 12 à 57 VDC
- Ports
- 8 x RJ45 10/100/1000BASE-T(X) PoE (PSE), 4 x SFP 100/1000BASE-X
- Budget PoE
- 30 W max par port ; 240 W (IGPS-9084GP-LA) ; 60 W de 12 à 24 VDC et 120 W de 24 à 57 VDC (IGPS-9084GP-LA-24V)
- Température de fonctionnement
- -40 à +75 °C
- Connecteur
- RJ45, cage SFP, bornier 6 points, console RS-232 sur RJ45
- Garantie
- 5 ans
- Version
- Standard IEEE 1588v2, 50 à 57 VDC, LA cyber-durcie, 50 à 57 VDC, LA cyber-durcie, 12 à 57 VDC
Contenu et accessoires compatibles
Livré avec le kit rail DIN, les pattes de fixation murale, un câble console, le CD d'outils ORing et le guide d'installation rapide. Accessoires conseillés : modules SFP 100 Mbit/s ou 1 Gbit/s, module de sauvegarde de configuration DBU-01, logiciel Open-Vision et alimentation rail DIN réglée entre 50 et 57 VDC (ou 24 VDC pour la version LA-24V), dimensionnée selon le budget PoE.
Documentation
Questions fréquentes
Quelle version de l'IGPS-9084GP choisir ?
La version standard conserve la synchronisation IEEE 1588v2, utile pour horodater des mesures. Les versions LA abandonnent l'IEEE 1588 mais ajoutent la certification de cybersécurité IEC 62443-4-2 et un boîtier plus étroit. La LA-24V s'impose lorsque l'armoire ne dispose que d'une alimentation 24 VDC.
Combien d'équipements PoE+ peut-on alimenter avec l'IGPS-9084GP-LA ?
Le budget total est de 240 W avec 30 W au maximum par port. Les huit ports peuvent donc fournir chacun 30 W en même temps, ce qui couvre huit caméras PoE+ ou huit points d'accès Wi-Fi de classe 802.3at.
Peut-on alimenter l'IGPS-9084GP en 24 VDC ?
Les références IGPS-9084GP et IGPS-9084GP-LA demandent 50 à 57 VDC. Pour une armoire équipée en 24 VDC, il faut l'IGPS-9084GP-LA-24V, qui accepte 12 à 57 VDC. Son budget PoE est alors de 60 W entre 12 et 24 VDC, et de 120 W entre 24 et 57 VDC.
Le switch peut-il redémarrer une caméra bloquée ?
Oui. La fonction de vérification PoE envoie des requêtes ping à l'équipement alimenté et coupe puis rétablit son alimentation s'il ne répond plus. Une planification permet aussi d'éteindre des ports PoE à heures fixes, par exemple l'éclairage ou des bornes Wi-Fi la nuit.
Demander un devis pour le IGPS-9084GP
Indiquez-nous la version souhaitée, le nombre de switchs et les équipements PoE à alimenter : nous répondons sous 24 h ouvrées avec des tarifs adaptés à vos quantités. Notre équipe vous aide aussi à dimensionner l'alimentation, les modules SFP et l'architecture en anneau.
