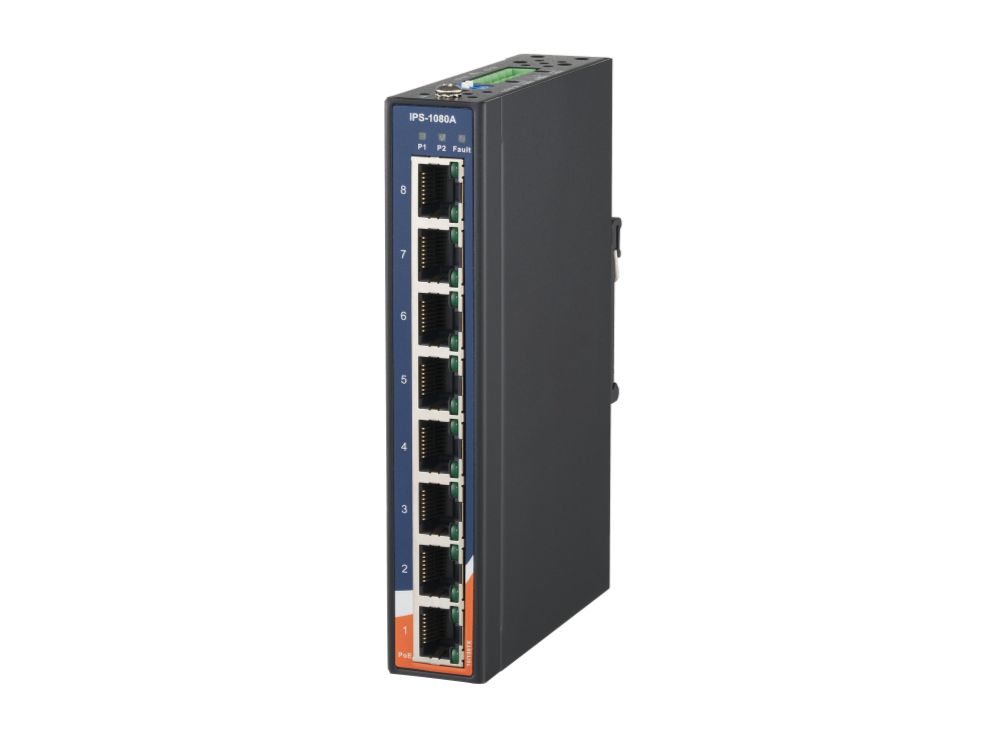

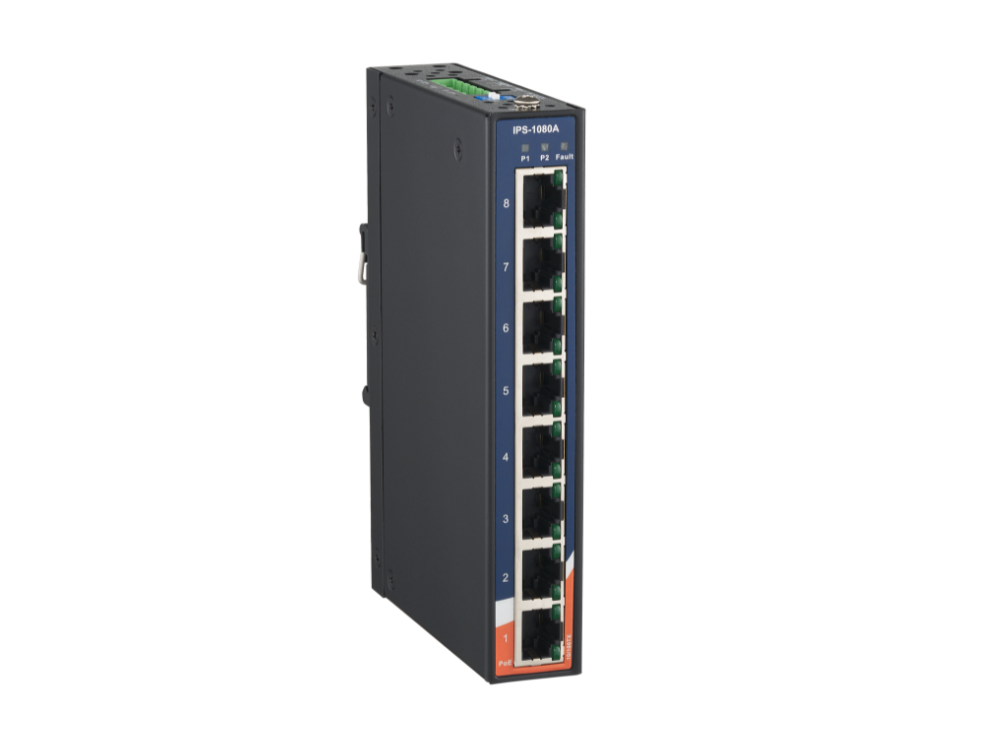

ORing IPS-1080 - Switch PoE industriel non manageable 8 ports Fast Ethernet
- 8 ports RJ45 10/100BaseT(X) PoE IEEE 802.3af/at, jusqu’à 30 W par port
- Budget PoE de 180 W (IPS-1080A) ou 120 W de 24 à 57 VDC (IPS-1080-24V)
- Double entrée DC redondante et relais d’alarme 1 A sous 24 VDC
- Boîtier métallique IP30 rail DIN ou mural, fonctionnement de -40 à +70 °C
- Non manageable, prêt à l’emploi, garantie constructeur 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable, PoE (fournit l’alimentation) |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Variante | IPS-1080A : 50 à 57 VDC, format slim ; IPS-1080-24V : 12 à 57 VDC |
| Connecteur | RJ45 x 8, bornier 6 points (alimentation et relais) |
| Débit | 10/100 Mbit/s |
| Budget PoE | 180 W (IPS-1080A) ; 60 W de 12 à 24 VDC, 120 W de 24 à 57 VDC (IPS-1080-24V) ; 30 W max par port |
| Température de fonctionnement | -40 à +70 °C |
| Dimensions | 26,1 x 94,9 x 144,3 mm (IPS-1080A) ; 41 x 94,9 x 144,3 mm (IPS-1080-24V) |
| Alimentation (version) | 50 à 57 VDC, format slim, 12 à 57 VDC (24 VDC) |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE 8 ports rail DIN ORing IPS-1080 alimente et relie jusqu'à huit équipements Ethernet sur un même câble. Chaque port RJ45 10/100 Mbit/s délivre jusqu'à 30 W selon IEEE 802.3at, ce qui couvre caméras IP, bornes Wi-Fi, interphones, lecteurs de badge et afficheurs.
Il s'adresse aux intégrateurs sûreté et GTB, aux installateurs de vidéoprotection et aux services techniques qui veulent supprimer les alimentations locales en bout de câble. Non manageable, il se pose en armoire sans configuration. Il fait partie des switchs PoE industriels de la marque ORing, conçus pour les plages de température étendues.
Points forts du IPS-1080
- 8 ports RJ45 10/100BaseT(X) PSE, négociation automatique et croisement MDI/MDI-X
- PoE IEEE 802.3af/at jusqu'à 30 W par port
- Budget PoE total de 180 W sur l'IPS-1080A, 120 W sur l'IPS-1080-24V entre 24 et 57 VDC
- Deux entrées DC redondantes sur bornier 6 points, protection contre les surintensités et l'inversion de polarité
- Relais de défaut 1 A sous 24 VDC, alarme activable par entrée d'alimentation
- Commutation store-and-forward, table de 1 000 adresses MAC, contrôle de flux IEEE 802.3x
- Boîtier métallique IP30, fixation rail DIN ou murale, fonctionnement de -40 à +70 °C
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection d'un site tertiaire ou logistique : alimenter caméras de quais, de parkings et de périmètre depuis un coffret local.
- Contrôle d'accès et interphonie IP en établissement d'enseignement ou de santé : un seul câble par lecteur ou par portier.
- Couverture Wi-Fi d'entrepôts et d'ateliers : alimenter des points d'accès PoE+ sans prise secteur au plafond.
- Locaux techniques non chauffés, chaufferies, toitures et gaines : la plage de -40 à +70 °C autorise une pose hors salle informatique.
- Bâtiments publics des collectivités : raccorder afficheurs, téléphones IP et capteurs PoE dans un coffret de distribution.
Intégration et compatibilité
L'IPS-1080 respecte IEEE 802.3, 802.3u, 802.3x et 802.3af/at. Il transmet tous les flux IP sans les interpréter : vidéo RTSP ou ONVIF, BACnet/IP, Modbus TCP, SNMP, MQTT ou HTTP. Les équipements alimentés (PD) conformes 802.3af ou 802.3at sont détectés automatiquement.
Aucune configuration logicielle n'est nécessaire. Le relais de défaut se raccorde à une entrée TOR d'automate, de centrale d'alarme ou de contrôleur GTB pour remonter la perte d'une alimentation. Les voyants indiquent la présence de chaque alimentation, le lien, l'activité et l'injection PoE de chaque port.
Côté alimentation, prévoir une alimentation rail DIN dimensionnée pour le budget PoE visé, majoré de la consommation propre du switch.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IPS-1080A | Format slim 26,1 mm, entrées 50 à 57 VDC, budget PoE 180 W | Armoires équipées en 48 VDC, forte densité de caméras PoE+ |
| IPS-1080-24V | Largeur 41 mm, entrées 12 à 57 VDC, budget PoE 120 W de 24 à 57 VDC, 60 W de 12 à 24 VDC | Armoires existantes en 24 VDC, alimentation de véhicule ou sur batterie |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 8 x RJ45 10/100BaseT(X) avec PSE |
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.3af/at |
| PoE par port | 30 W maximum |
| Budget PoE | IPS-1080A : 180 W ; IPS-1080-24V : 60 W de 12 à 24 VDC, 120 W de 24 à 57 VDC |
| Alimentation | Double entrée DC sur bornier 6 points : 50 à 57 VDC (IPS-1080A), 12 à 57 VDC (IPS-1080-24V) |
| Consommation propre (typ.) | 4,5 W (IPS-1080A), 3 W (IPS-1080-24V), hors PoE |
| Protections | Surintensité, inversion de polarité |
| Relais de défaut | 1 A sous 24 VDC |
| Commutation | Store-and-forward, table MAC 1K, mémoire tampon 448 Kbits |
| Latence | Inférieure à 7 µs (IPS-1080-24V) |
| Boîtier | Métallique IP30 |
| Dimensions (L x P x H) | IPS-1080A : 26,1 x 94,9 x 144,3 mm ; IPS-1080-24V : 41 x 94,9 x 144,3 mm |
| Poids | 441 g (IPS-1080A), 634 g (IPS-1080-24V) |
| Température de fonctionnement | -40 à +70 °C (jusqu'à +75 °C selon la fiche technique de l'IPS-1080-24V) |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55032, EN 55035 ou EN 55024), FCC Part 15B classe A |
| Sécurité | IPS-1080A : EN 62368-1, UL 61010-1, UL 61010-2-201 ; IPS-1080-24V : UL 60950-1, CSA C22.2 n° 60950-1-07, EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 805 485 h (IPS-1080A), 744 974 h (IPS-1080-24V) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation)
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Variante
- IPS-1080A : 50 à 57 VDC, format slim ; IPS-1080-24V : 12 à 57 VDC
- Connecteur
- RJ45 x 8, bornier 6 points (alimentation et relais)
- Débit
- 10/100 Mbit/s
- Budget PoE
- 180 W (IPS-1080A) ; 60 W de 12 à 24 VDC, 120 W de 24 à 57 VDC (IPS-1080-24V) ; 30 W max par port
- Température de fonctionnement
- -40 à +70 °C
- Dimensions
- 26,1 x 94,9 x 144,3 mm (IPS-1080A) ; 41 x 94,9 x 144,3 mm (IPS-1080-24V)
- Alimentation (version)
- 50 à 57 VDC, format slim, 12 à 57 VDC (24 VDC)
Contenu et accessoires compatibles
Livré avec le switch, un kit de fixation rail DIN, un kit de fixation murale et un guide d'installation rapide.
Accessoires compatibles : alimentations rail DIN 48 VDC ou 24 VDC selon la version, injecteurs et répartiteurs PoE ORing, caméras et points d'accès Wi-Fi PoE.
Documentation
Questions fréquentes
Quelle différence entre l'IPS-1080A et l'IPS-1080-24V ?
Les deux versions offrent 8 ports PoE 10/100 à 30 W par port. L'IPS-1080A, au format slim de 26,1 mm, s'alimente entre 50 et 57 VDC et délivre jusqu'à 180 W au total. L'IPS-1080-24V accepte de 12 à 57 VDC grâce à son élévateur de tension PoE, avec un budget de 120 W entre 24 et 57 VDC et de 60 W entre 12 et 24 VDC. Il mesure 41 mm de large.
Peut-on alimenter l'IPS-1080A avec une alimentation 48 VDC ?
La plage d'entrée de l'IPS-1080A est de 50 à 57 VDC. Une alimentation rail DIN 48 VDC convient donc si sa tension de sortie se situe dans cette plage. Pour une armoire déjà équipée en 24 VDC, la version IPS-1080-24V évite d'ajouter une seconde alimentation.
Combien de caméras PoE+ peut-on raccorder ?
Chaque port fournit jusqu'à 30 W selon IEEE 802.3at. Sur l'IPS-1080A, le budget de 180 W permet par exemple six équipements à 30 W ou huit équipements à 22 W. Sur l'IPS-1080-24V alimenté entre 24 et 57 VDC, le budget de 120 W correspond à quatre équipements à 30 W ou huit à 15 W.
Le switch prévient-il en cas de perte d'une alimentation ?
Oui. Un relais de défaut, d'un pouvoir de coupure de 1 A sous 24 VDC, signale la perte de l'entrée PWR1 ou PWR2. Deux micro-interrupteurs activent l'alarme pour chaque entrée. Le contact se câble sur une entrée TOR d'automate ou de contrôleur GTB.
L'IPS-1080 permet-il de créer des VLAN ?
Non, c'est un switch non manageable : il ne se configure pas et ne gère pas les VLAN. Pour segmenter un réseau vidéo et un réseau GTB sur le même équipement, il faut un switch PoE administrable de la gamme ORing.
Demander un devis pour le IPS-1080
Indiquez la version souhaitée, les quantités et les équipements à alimenter : nous répondons sous 24 h ouvrées avec un conseil technique sur le budget PoE et l'alimentation. Les tarifs sont établis selon les volumes de votre projet.
Produits similaires
Voir toute la catégorie
ATOP EHG6500 - Switch PoE industriel semi-manageable Gigabit 8 ou 10 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IGPS-1082GP - Switch PoE industriel Gigabit 8 ports et 2 SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Prosoft POE - Injecteur PoE industriel pour radios et points d'accès
- Aucune (filaire)
- Ethernet
- 1 port

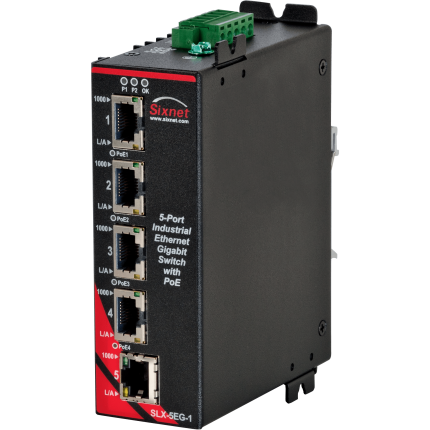

Red Lion Sixnet SLX-5EG - Switch PoE industriel Gigabit non manageable 5 ports
