Poynting OMNI-214 - Antenne 5G/4G omnidirectionnelle MIMO 4x4 extérieure
- Antenne 5G omnidirectionnelle MIMO 4x4, quatre ports, 617 à 3 800 MHz
- Gain jusqu'à 3,5 dBi, ROS inférieur à 2:1 sur 90 % des bandes
- Quatre câbles HDF-195 de 2 m terminés SMA mâle
- Radôme ASA anti-UV IP65, IK08, -40 à +80 °C
- Support inox pour mur ou mât de 30 à 50 mm fourni
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz |
| Caractéristiques d'antenne | Omnidirectionnelle, MIMO 4x4 (4 ports), 3,5 dBi max, polarisation linéaire verticale |
| Connecteur | 4 x SMA mâle sur câbles HDF-195 de 2 m |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

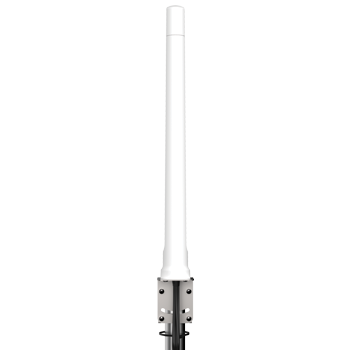

La Poynting OMNI-214 est une antenne 5G omnidirectionnelle MIMO 4x4 d'extérieur qui couvre 617 à 3 800 MHz. Ses quatre éléments rayonnants, superposés dans un seul radôme blanc, alimentent les quatre entrées d'antenne d'un routeur 5G ou 4G avancé pour tirer le meilleur débit de la liaison cellulaire.
Elle répond aux besoins des intégrateurs et des DSI qui utilisent la 5G comme accès principal ou de secours : bâtiment tertiaire sans fibre, site industriel, local technique où le routeur est enfermé dans une armoire métallique. Aucun pointage n'est nécessaire, et le support inox fourni permet une pose en façade ou sur un mât.
Points forts du OMNI-214
- MIMO 4x4 dans un seul radôme : quatre ports, quatre câbles SMA mâle de 2 m
- Couverture ultra-large bande 617 à 3 800 MHz, 5G 3,5 GHz et bande 600 MHz comprises
- Gain maximal 3,5 dBi de 1 710 à 2 700 MHz, 1,8 dBi de 3 400 à 3 800 MHz
- ROS (VSWR) inférieur à 2:1 sur 90 % des bandes
- Radôme ASA stabilisé UV, IP65, IK08, tenue au vent jusqu'à 160 km/h
- Plage de fonctionnement -40 à +80 °C, résistance au brouillard salin

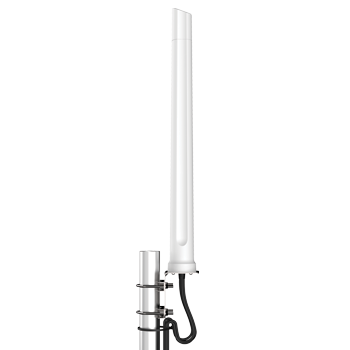

- Support inox en L pour mur ou mât de 30 à 50 mm, visserie fournie
Applications en bâtiment et sur site technique
- Bâtiments tertiaires : accès Internet 5G de secours (failover) pour la GTB et les équipements de sûreté
- Sites industriels : routeur 5G de supervision et de télémaintenance des automates
- Datacenters et salles techniques : liaison hors bande pour l'administration à distance
- Collectivités et enseignement : bâtiments annexes sans fibre raccordés en accès fixe sans fil (FWA)
- Logistique : entrepôts dont la toiture ou le bardage bloque le signal intérieur
Intégration et compatibilité
Antenne passive, l'OMNI-214 se raccorde aux quatre entrées d'antenne principales et secondaires d'un routeur ou d'une passerelle cellulaire. Elle se combine avec nos routeurs 4G et 5G industriels, qui transmettent les données des automates et de la GTB en Modbus TCP, BACnet/IP, MQTT ou SNMP. Sur un routeur à deux entrées seulement, deux des quatre câbles suffisent.
Les câbles HDF-195 de 2 m se terminent en SMA mâle. Pour éloigner l'antenne de l'armoire ou adapter le connecteur, utilisez nos câbles et adaptateurs coaxiaux. Le court-circuit DC intégré protège les entrées radio contre les charges statiques.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence constructeur | A-OMNI-0214-V1-01 |
| Type | Antenne omnidirectionnelle MIMO 4x4, 4 ports |
| Bandes de fréquences | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 3 800 MHz |
| Gain maximal | -0,5 dBi (617 à 960 MHz), 1 dBi (1 427 à 1 517 MHz), 3,5 dBi (1 710 à 2 700 MHz), 1,8 dBi (3 400 à 3 800 MHz) |
| Gain moyen | -2 dBi (617 à 960 MHz), -1 dBi (1 427 à 1 517 MHz), 0,5 dBi (1 710 à 2 700 MHz), 0 dBi (3 400 à 3 800 MHz) |
| Polarisation | Linéaire verticale |
| ROS (VSWR) | inférieur à 2:1 sur 90 % des bandes |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câbles | 4 x HDF-195 de 2 m montés en usine, SMA mâle |
| Pertes câble | 0,385 dB/m à 900 MHz, 0,565 dB/m à 1 800 MHz, 0,788 dB/m à 3 000 MHz |
| Dimensions | 646 mm x Ø 71 mm (hors support) |
| Poids | 0,795 kg (1,585 kg emballée) |
| Radôme | ASA stabilisé UV, blanc |
| Montage | Mur ou mât de 30 à 50 mm, support inox en L fourni |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz
- Caractéristiques d'antenne
- Omnidirectionnelle, MIMO 4x4 (4 ports), 3,5 dBi max, polarisation linéaire verticale
- Connecteur
- 4 x SMA mâle sur câbles HDF-195 de 2 m
Contenu et accessoires compatibles
Livrée avec l'antenne et ses quatre câbles, une équerre inox en L, deux brides inox, deux étriers en U M6 x 90 mm, les écrous et rondelles, ainsi que quatre vis M4 et quatre chevilles pour la pose murale.
Rallonges HDF-195 jusqu'à 15 m selon le constructeur. Voir aussi la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Pourquoi une antenne MIMO 4x4 plutôt que 2x2 ?
Les routeurs 5G et les routeurs 4G de catégorie élevée disposent de quatre entrées d'antenne. Les relier toutes les quatre augmente le débit et la stabilité de la liaison. L'OMNI-214 réunit ces quatre antennes dans un seul radôme, ce qui évite de multiplier les fixations en façade.
L'OMNI-214 couvre-t-elle la 5G française ?
Elle couvre 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz. Cela inclut la bande 5G de 3,5 GHz et les bandes 700 MHz, 2 100 MHz et 1 800 MHz utilisées par les opérateurs en 5G et en 4G.
Les câbles de 2 m suffisent-ils ?
Les quatre câbles de 2 m conviennent quand l'antenne est fixée juste au-dessus ou à côté de l'armoire. Pour aller plus loin, le constructeur propose des rallonges HDF-195 jusqu'à 15 m. Utilisez quatre rallonges de même longueur et gardez le parcours le plus court possible pour limiter les pertes.
Quand préférer une antenne directionnelle ?
L'OMNI-214 capte dans toutes les directions sans réglage, idéale quand le signal extérieur est correct mais que le routeur est enfermé. Si le site est loin des relais, une antenne directionnelle à fort gain comme la LPDA-92 ou la XPOL-16 donnera un meilleur résultat.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le OMNI-214
Indiquez le modèle de routeur et le nombre de sites à équiper : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vérifions aussi avec vous la longueur de câble nécessaire pour chaque installation.
