Prosoft antennes directionnelles 2,4 GHz - Antenne Wi-Fi longue portée
- Antennes directionnelles Wi-Fi 2,4 GHz pour liaisons point à point et point à multipoint
- Panneau, Yagi, secteur ou parabole, gain de 8 à 24 dBi
- Connecteur N femelle, impédance 50 ohms, polarisation verticale ou horizontale
- Montage sur mât ou mur, kits de fixation inclus
- Secteur A2416NJ-DP-B : IP65, -45 à +65 °C, vent 201 km/h
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66, IP67 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 |
| Variante | Panneau, Yagi, secteur ou parabole ; 8 à 24 dBi |
| Caractéristiques d'antenne | Directive, polarisation linéaire verticale ou horizontale (double polarisation sur A2416NJ-DP-B et A2419NJ2-DP), 50 ohms, gain 8 à 24 dBi |
| Connecteur | N femelle (1, 2 ou 3 ports selon le modèle) |
| Type | Panneau, Yagi, Panneau MIMO, Secteur, Secteur double polarisation, Panneau double polarisation, Parabole |
| Gain | 8 dBi, 9 dBi, 12 dBi, 13 dBi, 15 dBi, 16 dBi, 19 dBi, 24 dBi |
- Wi-Fi
- IP65 / IP66
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes directionnelles 2,4 GHz Prosoft concentrent le signal Wi-Fi dans une direction pour allonger la portée d'une liaison radio. Elles servent à relier deux bâtiments, un poste de garde, une station de pompage ou un parking à un réseau principal, sans tirer de câble ni de fibre.
La famille regroupe des panneaux plats, des Yagi, des antennes secteur et des paraboles grille, de 8 à 24 dBi. Toutes ont été testées par le constructeur avec ses radios RadioLinx. Elles complètent nos points d'accès Wi-Fi industriels et l'offre d'antennes pour réseaux radio.
Points forts des antennes directionnelles 2,4 GHz
- Gains de 8,5 à 24 dBi pour adapter la portée à la distance du lien
- Panneaux A24xxNJ-DP : rapport avant/arrière supérieur à 30 dB, 100 W, ROS inférieur à 1,5:1
- Secteur A2416NJ-DP-B : ouverture horizontale réglable 60°, 90° ou 120° (18, 17 ou 16 dBi)
- Paraboles grille : faible prise au vent, inclinaison 0 à 45°, polarisation réglable
- Yagi A2409NJ-DY : 210 g, radôme anti-UV, vent jusqu'à 240 km/h, -40 à +85 °C
- Connecteur N femelle intégré et mise à la masse pour la protection contre la foudre
Applications en bâtiment et sur site technique
- Pont radio entre deux bâtiments d'un campus, d'un hôpital ou d'un site industriel
- Raccordement d'un poste de garde, d'une barrière ou d'une caméra en limite de site
- Station de base secteur pour desservir plusieurs bâtiments ou une cour logistique
- Télégestion de stations d'eau, de forages ou de sites techniques isolés
Intégration et compatibilité
Ces antennes se raccordent par câble coaxial faible perte à connecteur N, avec un parafoudre coaxial conseillé en extérieur. Elles conviennent aux radios Wi-Fi 2,4 GHz, notamment les RadioLinx RLX2 du constructeur.
Le réseau transporte ensuite les protocoles du bâtiment de façon transparente : Modbus TCP, BACnet/IP, EtherNet/IP ou supervision SNMP. Les modèles à 2 ou 3 ports (double polarisation, MIMO) s'utilisent avec des radios 802.11n multi-antennes. L'outil ProSoft Wireless Designer aide à dimensionner la liaison.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A2408NJ-DP / A2413NJ-DP | Panneaux 8,5 et 13 dBi, ouverture 60° et 38° | Liaison courte à moyenne, pose discrète en façade |
| A2419NJ-DP / A2419NJ2-DP | Panneaux 19 dBi, simple ou double polarisation | Liaison point à point de longue portée |
| A2409NJ-DY / A2415NJ-DY | Yagi 9 et 15 dBi | Faisceau étroit, environnement encombré |
| A2416NJ-DS-A / A2416NJ-DP-B | Secteurs 16 dBi, 120° ou réglable | Station de base point à multipoint |
| A2412NJ3-DP | Panneau MIMO 3 ports | Radios 802.11n, à remplacer par A2512NJ3-DP |
| A2419NJ-DB-A / A2424NJ-DB-A | Paraboles 19 et 24 dBi | Liaison longue distance en vue directe |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bande de fréquences | 2,4 à 2,5 GHz (2,3 à 2,5 GHz pour A2416NJ-DS-A, 2,3 à 2,7 GHz pour A2412NJ3-DP) |
| Impédance | 50 ohms |
| Connecteur | N femelle intégré ; 2 ports sur A2416NJ-DP-B et A2419NJ2-DP, 3 ports sur A2412NJ3-DP |

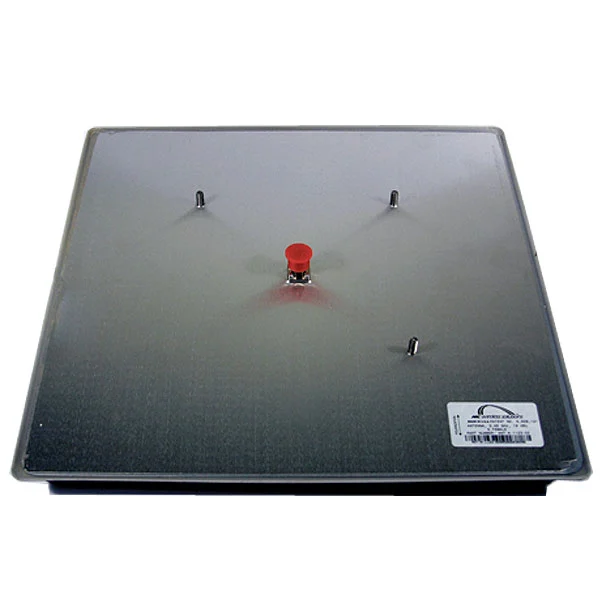

| Panneaux A2408 / A2413 / A2419NJ-DP | 8,5 / 13 / 19 dBi ; ouverture 60° / 38° / 18° ; 13,1 x 13,1 x 2,1 cm à 39,4 x 39,4 x 2,8 cm ; 100 W |

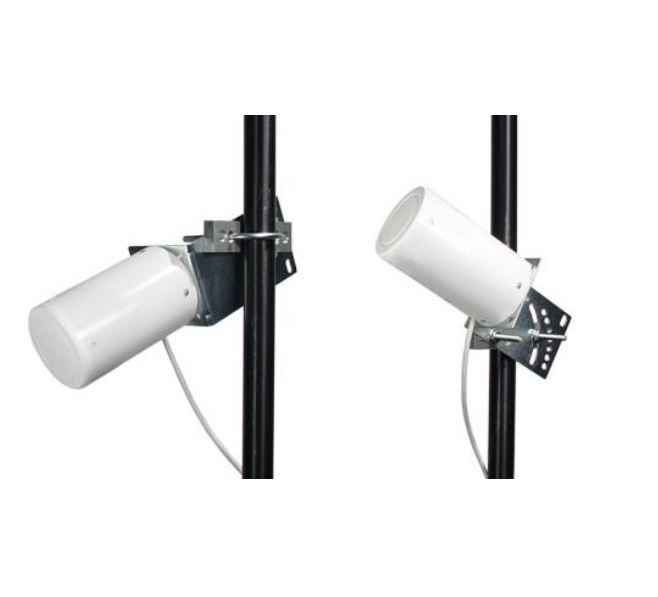

| Yagi A2409NJ-DY | 9 dBi, ouverture 60°, 50 W, 152 x 76 mm, 0,21 kg, mât 32 à 51 mm, -40 à +85 °C |
| Yagi A2415NJ-DY | 15 dBi, ouverture 30°, rapport avant/arrière 30 dB, support mât jusqu'à 2 pouces |
| Secteur A2416NJ-DS-A | 16 dBi, 120° x 6,5°, inclinaison 10°, 50 W, 1 168 x 127 x 56 mm, 3,3 kg, -40 à +60 °C |

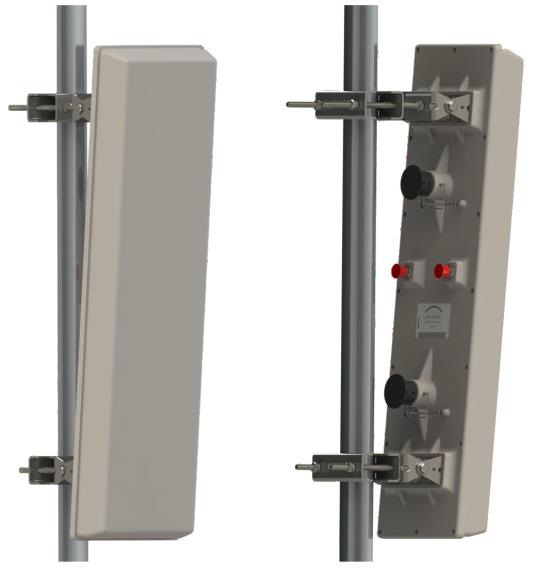

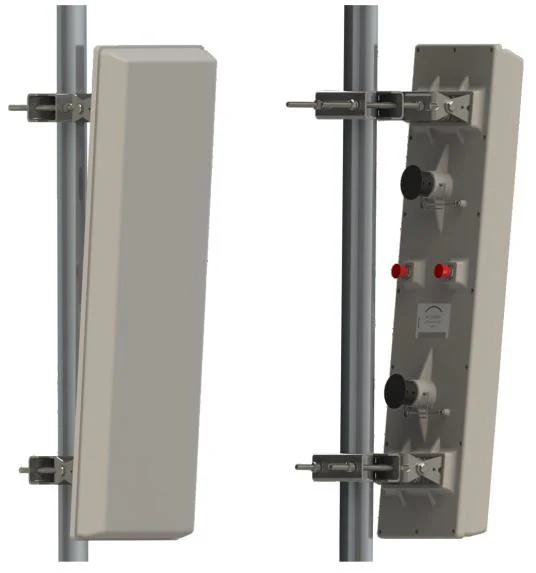

| Secteur A2416NJ-DP-B | 16 à 18 dBi, 60° / 90° / 120° x 8°, 71,1 x 16,3 x 6,4 cm, IP65, -45 à +65 °C, mât 5 à 7 cm |
| Panneau MIMO A2412NJ3-DP | 15 dBi (vertical) et 12 dBi (double inclinée ±45°), 305 x 305 x 15 mm, 1,5 kg, IP67, 10 W |

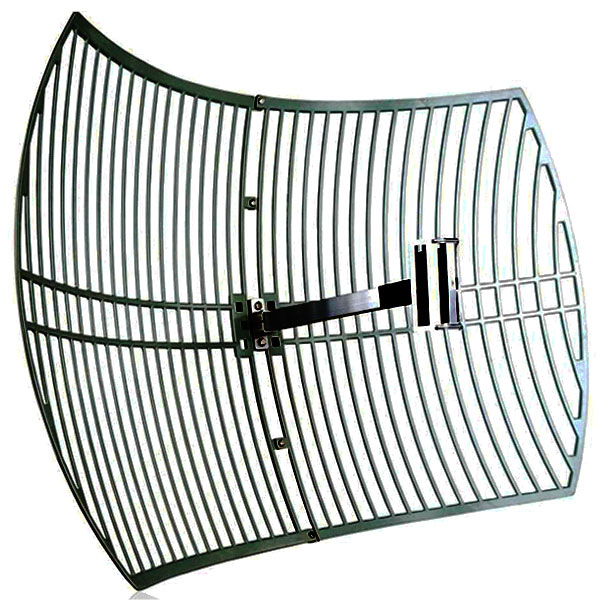

| Paraboles A2419NJ-DB-A / A2424NJ-DB-A | 19 / 24 dBi ; 2,4 à 2,485 GHz ; 419 x 610 mm (2,7 kg) / 724 x 914 mm (5 kg) ; inclinaison 0 à 45° |
| ROS (VSWR) | Inférieur à 1,5:1 (la plupart des modèles) |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP65 / IP66, IP67
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Prosoft RadioLinx RLX2
- Variante
- Panneau, Yagi, secteur ou parabole ; 8 à 24 dBi
- Caractéristiques d'antenne
- Directive, polarisation linéaire verticale ou horizontale (double polarisation sur A2416NJ-DP-B et A2419NJ2-DP), 50 ohms, gain 8 à 24 dBi
- Connecteur
- N femelle (1, 2 ou 3 ports selon le modèle)
- Type
- Panneau, Yagi, Panneau MIMO, Secteur, Secteur double polarisation, Panneau double polarisation, Parabole
- Gain
- 8 dBi, 9 dBi, 12 dBi, 13 dBi, 15 dBi, 16 dBi, 19 dBi, 24 dBi
Contenu et accessoires compatibles
Les panneaux et les paraboles sont livrés avec leur matériel de fixation. Le Yagi A2409NJ-DY inclut une rotule de mât inclinable et orientable, l'A2416NJ-DS-A un support à ciseaux en inox, l'A2512NJ3-DP de remplacement un kit de mât. Prévoir un cordon coaxial faible perte et un parafoudre.
Documentation
Questions fréquentes
Quelle antenne choisir pour relier deux bâtiments ?
Pour un lien point à point, on oriente deux antennes directives l'une vers l'autre. Un panneau 13 dBi ou un Yagi suffit sur quelques centaines de mètres en vue directe. Au-delà, la parabole 24 dBi, avec une ouverture de 8° x 10°, concentre l'énergie sur la cible. Une étude de liaison reste conseillée.
Quelle différence entre un panneau, un Yagi et un secteur ?
Le panneau est plat et discret, avec une ouverture de 60° à 18° selon le gain. Le Yagi offre un faisceau étroit et une bonne réjection arrière. Le secteur couvre un large angle horizontal (60° à 120°) avec une ouverture verticale étroite : il sert de station de base pour plusieurs clients.
Certaines références sont-elles en fin de vie ?
Oui. Le constructeur indique l'A2416NJ-DS-A remplacée par l'A2416NJ-DP-B, l'A2419NJ-DP par l'A2419NJ2-DP et l'A2412NJ3-DP par l'A2512NJ3-DP. L'A2415NJ-DY est aussi signalée en fin de vie. Nous vous orientons vers le modèle disponible lors du devis.
Comment exploiter la double polarisation de l'A2416NJ-DP-B ?
Ses deux ports N femelle (vertical et horizontal) se raccordent à deux entrées de la radio, configurée en diversité. On peut aussi n'utiliser qu'un port, en orientant l'antenne selon la polarisation choisie.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes directionnelles 2,4 GHz
Indiquez la distance à couvrir, la radio utilisée et le support de pose : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
Produits similaires
Voir toute la catégorie
Poynting DASH-3 - Antenne extra-plate 450 MHz pour comptage intelligent
- LoRa propriétaire
- NB-IoT
- LTE-M
Poynting OMNI-700 - Antenne Wi-Fi omnidirectionnelle anti-vandale IP69K IK10
- Wi-Fi
- IP69K
Prosoft cordons LMR 600 - Câble coaxial N très faible perte
- 4G LTE
- Wi-Fi
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX32-MBTCP-104 - Passerelle Modbus TCP vers IEC 60870-5-104
- Aucune (filaire)
- Ethernet
- Modbus TCP

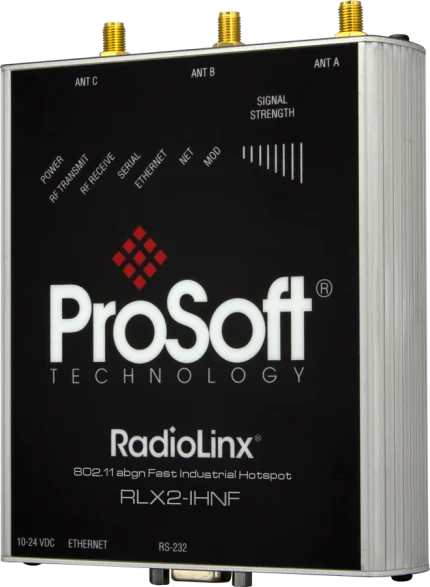

Prosoft RLX2-IHNF - Point d'accès Wi-Fi industriel 802.11n bi-bande
