Prosoft antennes 4G LTE - Antenne cellulaire industrielle 698-2700 MHz
- Antennes cellulaires 2G, 3G et 4G LTE de 698 à 2 700 MHz selon le modèle
- Articulée, traversante, magnétique, colinéaire ou directive de 0 à 11 dBi
- Connecteur SMA, RP-SMA ou N femelle
- A072703S-OBH : IP67, -40 à +85 °C ; A072710NJ-DS : 10,9 dBi
| Connectivité radio | 2G / 3G, 4G LTE |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP50 à IP54, IP65 / IP66, IP67 |
| Type de montage | Magnétique, Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz) |
| Compatibilité | Passerelles et radios cellulaires Prosoft |
| Variante | Articulée, traversante, magnétique, colinéaire ou directive ; 0 à 11 dBi ; SMA, RP-SMA ou N |
| Caractéristiques d'antenne | Cellulaire 2G / 3G / 4G LTE, omnidirectionnelle ou directive, polarisation verticale, 50 ohms |
| Type | Articulée, Pivotante, Extérieure à visser, Extérieure MIMO + GPS, Traversée, Omni colinéaire, Directionnelle, Magnétique |
| Gain | 2 dBi, 2,6 dBi, 5,8 dBi, MIMO + GPS, 3 dBi, 6/7 dBi, 10/11 dBi, 4 dBi, 0 dBi |
| Connecteur | SMA, SMA, câble, SMA, câbles, RP-SMA, RP-SMA, câble 1,5 m, N femelle, RP-SMA, câble 4 m, N traversée |
- 4G LTE
- 2G / 3G
- IP50 à IP54
- IP65 / IP66
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes 4G LTE industrielles Prosoft raccordent les passerelles et routeurs cellulaires au réseau mobile dans de bonnes conditions, même depuis une armoire technique ou un site isolé. Elles couvrent les bandes 2G, 3G et 4G, de 698 à 2 700 MHz selon les modèles.
La gamme va de l'antenne articulée vissée sur l'équipement à la directive de mât pour zones mal couvertes, en passant par des antennes traversantes et magnétiques. Elles accompagnent nos routeurs 4G industriels et nos modems cellulaires ; voir toutes nos antennes.
Points forts des antennes 4G LTE
- Large bande : 698 à 960 MHz et 1 710 à 2 700 MHz sur les modèles LTE
- A072710NJ-DS : directive 9,9 à 10,9 dBi, rapport avant/arrière jusqu'à 23 dB, vent 198 km/h
- A072706NJ-OC : colinéaire 6/7 dBi en fibre de verre, 50 W, kit mur ou mât inclus
- A072703S-OBH : traversante IP67, 750 à 2 700 MHz, -40 à +85 °C, câble de 1,5 m

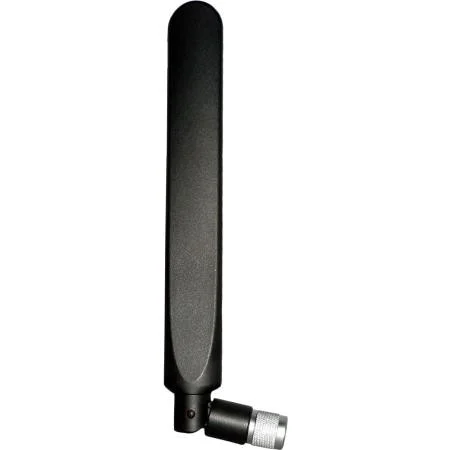

- A062702-21-OA : articulée SMA, rotule 0 à 90° et 180°, -40 à +75 °C, IP54
- Versions MIMO + GPS et magnétique pour véhicules et coffrets
Applications en bâtiment et sur site technique
- Télégestion de postes de relevage, châteaux d'eau et sites techniques isolés
- Remontée des données GTB d'un bâtiment sans réseau filaire disponible
- Supervision de chaufferies, sous-stations et locaux techniques en sous-sol (antenne déportée)
- Accès distant sécurisé aux automates et équipements CVC d'un site multisite
Intégration et compatibilité
Ces antennes s'utilisent avec les passerelles, routeurs et radios cellulaires du constructeur, ainsi qu'avec tout équipement LTE au connecteur adapté. Une installation MIMO (deux antennes ou l'A062706S3-21-O-5) améliore le débit et la stabilité en 4G.
Une fois la liaison établie, l'équipement cellulaire transporte Modbus TCP, BACnet/IP, MQTT ou SNMP vers la supervision ou le cloud. Pour une antenne extérieure, ajoutez un parafoudre coaxial sur la descente.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A062702-21-OA / A062703S-21-OA | Articulée ou pivotante, SMA mâle | Équipement hors coffret, essais |
| A072703S-OA / A082202-20-OA / A0822S-OA | Articulées RP-SMA, 0 à 3 dBi | Pose directe sur la passerelle |
| A072703S-OBH / A082503-80-OBH | Traversantes 3 dBi | Toit d'armoire ou de coffret |
| A081904-OM | Magnétique, câble 4 m | Antenne déportée sur coffret ou véhicule |
| A062706S-21-O-5 / A062706S3-21-O-5 | Extérieures à visser, haut gain, MIMO + GPS | Coffret extérieur, véhicule, LTE MIMO |
| A072706NJ-OC / A072710NJ-DS | Colinéaire 6/7 dBi ou directive 10/11 dBi | Zone de couverture faible, mât |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bandes de fréquences | 698 à 960 / 1 710 à 2 700 MHz (LTE) ; 824 à 960 / 1 710 à 2 170 MHz (A082202-20-OA) ; 890 à 960 / 1 710 à 1 880 MHz (A081904-OM) |
| Impédance | 50 ohms, polarisation verticale |
| A072706NJ-OC | 6 dBi / 7 dBi ; ouverture verticale 40° / 20° ; 50 W ; N femelle ; 67,8 cm ; 0,8 kg ; -40 à +60 °C |
| A072710NJ-DS | 9,9 / 10,9 / 10,4 dBi ; ouverture H 63° / 52° / 54° ; 50 W ; N femelle ; 44,2 x 20,8 x 3,8 cm ; 1 kg ; mât 4,1 à 5,1 cm ; -40 à +60 °C |
| A072703S-OBH | 3 dBi ; 750 à 2 700 MHz ; 10 W ; 7,6 x 4,3 cm ; ASA anti-UV ; IP67 ; -40 à +85 °C ; câble RF-195 de 1,5 m RP-SMA |
| A072703S-OA | 2 / 3 / 3 dBi ; 1 W ; RP-SMA ; 25 x 205 mm ; 26 g ; IP65 ; -20 à +65 °C |
| A062702-21-OA | 2 dBi moyen ; ROS ≤ 2,5:1 ; 5 W ; SMA mâle ; IP54 ; -40 à +75 °C |
| A082202-20-OA | 2 dBi ; 1 W ; RP-SMA ; 21,2 x 129,6 mm ; 26 g ; IP65 ; -20 à +65 °C |
| A081904-OM | 2 dBi (GSM) / 4 dBi (DCS) ; base magnétique 51 mm ; câble 4 m RP-SMA ; -20 à +65 °C |
| A082503-80-OBH | 3 dBi ; 806 à 960 / 1 710 à 2 500 MHz ; 150 W ; N femelle ; 45 x 38 mm ; 0,13 kg ; tôle jusqu'à 12,7 mm |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP50 à IP54, IP65 / IP66, IP67
- Type de montage
- Mural, Sur mât ou poteau, Magnétique, Panneau / encastré
- Bande de fréquences
- LTE / 5G (617-6000 MHz)
- Compatibilité
- Passerelles et radios cellulaires Prosoft
- Variante
- Articulée, traversante, magnétique, colinéaire ou directive ; 0 à 11 dBi ; SMA, RP-SMA ou N
- Caractéristiques d'antenne
- Cellulaire 2G / 3G / 4G LTE, omnidirectionnelle ou directive, polarisation verticale, 50 ohms
- Type
- Articulée, Pivotante, Extérieure à visser, Extérieure MIMO + GPS, Traversée, Omni colinéaire, Directionnelle, Magnétique
- Gain
- 2 dBi, 2,6 dBi, 5,8 dBi, MIMO + GPS, 3 dBi, 6/7 dBi, 10/11 dBi, 4 dBi, 0 dBi
- Connecteur
- SMA, SMA, câble, SMA, câbles, RP-SMA, RP-SMA, câble 1,5 m, N femelle, RP-SMA, câble 4 m, N traversée
Contenu et accessoires compatibles
L'A072706NJ-OC est livrée avec son matériel de fixation mur ou mât, l'A072710NJ-DS avec un support de mât inclinable, les antennes traversantes avec écrou, rondelle et joint. Les A072703S-OBH et A082503-80-OBH bénéficient d'une garantie standard de trois ans.
Documentation
Questions fréquentes
Quelle antenne pour une passerelle 4G en armoire métallique ?
Une armoire métallique bloque le signal. On place l'antenne à l'extérieur : traversante en toit d'armoire (A072703S-OBH, IP67) ou magnétique avec câble de 4 m (A081904-OM). L'antenne articulée convient seulement si l'équipement est hors coffret métallique.
Que faire si la couverture 4G est faible ?
Une antenne à gain posée en hauteur améliore nettement la réception : colinéaire A072706NJ-OC (6/7 dBi) ou directive A072710NJ-DS (jusqu'à 10,9 dBi) orientée vers le relais de l'opérateur.
SMA ou RP-SMA : comment choisir ?
Les deux connecteurs ne sont pas interchangeables. Les références A0627xx sont en SMA mâle ; A072703S-OA, A072703S-OBH, A081904-OM, A082202-20-OA et A0822S-OA en RP-SMA ; A072706NJ-OC, A072710NJ-DS et A082503-80-OBH en N femelle. Vérifiez le connecteur de votre passerelle ou routeur.
Ces antennes conviennent-elles aux anciens réseaux 2G et 3G ?
Oui, les bandes couvertes incluent 824 à 960 MHz et 1 710 à 2 170 MHz. Les modèles A08xx visent surtout ces bandes ; pour la 4G LTE, privilégiez les références A0627xx et A0727xx qui montent jusqu'à 2 700 MHz.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes 4G LTE
Indiquez l'équipement cellulaire, son connecteur et le lieu de pose : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
Produits similaires
Voir toute la catégorie
Poynting ADPT - Adaptateur coaxial SMA, RP-SMA, N, TNC et QMA, lot de 10
- 4G LTE
- 5G
- Wi-Fi

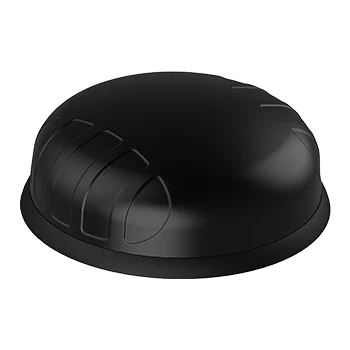

Poynting PUCK-12 - Antenne Wi-Fi 6E 2x2 MIMO industrielle IP69K
- Bluetooth LE
- Wi-Fi
- IP69K
Prosoft C40MB et C60MB - Câble coaxial LMR 400 et LMR 600 en touret
- 4G LTE
- Wi-Fi
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-EIP-MBS - Passerelle EtherNet/IP vers Modbus série
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Aucune (filaire)
- Ethernet
- EtherNet/IP

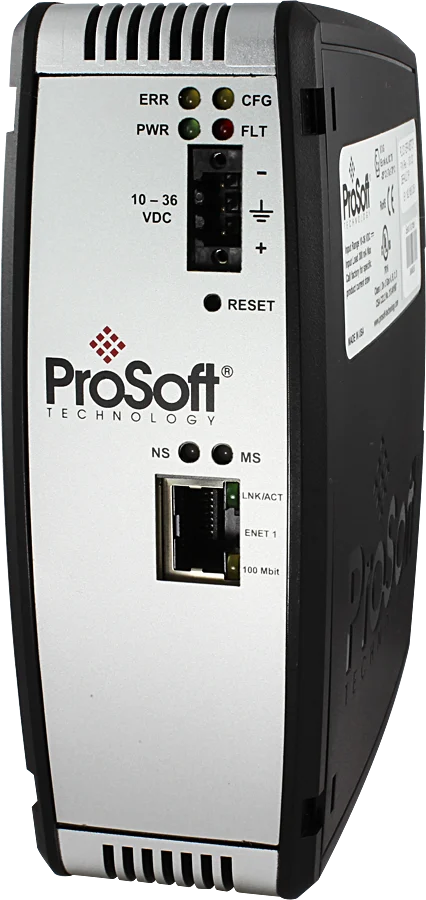

Prosoft PLX31-EIP-MBTCP - Passerelle EtherNet/IP vers Modbus TCP
