Prosoft antennes omnidirectionnelles 2,4 GHz - Antenne Wi-Fi industrielle
- Antennes omnidirectionnelles 2,4 GHz pour radios Wi-Fi industrielles
- Gain de 2 à 15 dBi, polarisation verticale, impédance 50 ohms
- RP-SMA articulée, N traversée sans fouet ou colinéaire N femelle pour mât
- Colinéaires A240xNJ-OC-B : IP67, -40 à +85 °C, vent 210 km/h
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP67 |
| Type de montage | Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 |
| Variante | 2, 3, 4, 5, 6, 8, 9 ou 15 dBi ; RP-SMA articulée, N traversée ou colinéaire N femelle |
| Caractéristiques d'antenne | Omnidirectionnelle, polarisation verticale, 50 ohms, gain 2 à 15 dBi |
| Connecteur | RP-SMA (A2402S-OA, A2405S-OA) ; N femelle (autres modèles) |
| Gain | 2 dBi, 3 dBi, 4 dBi, 5 dBi, 6 dBi, 8 dBi, 9 dBi, 15 dBi |
| Montage | RP-SMA articulée, N traversée, Colinéaire N femelle, Colinéaire N renforcée |
- Wi-Fi
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes omnidirectionnelles 2,4 GHz Prosoft rayonnent sur 360° dans la bande Wi-Fi 2,4 GHz. Elles équipent les points d'accès et clients Wi-Fi industriels, en particulier les radios Prosoft RadioLinx avec lesquelles le constructeur les a testées.
La gamme va de l'antenne articulée qui se visse sur la radio à la colinéaire haut gain installée sur mât. Elle couvre une cour logistique, un parking, un site de traitement d'eau ou un atelier. Voir nos points d'accès Wi-Fi industriels et toutes nos antennes.
Points forts des antennes omni 2,4 GHz
- Couverture omnidirectionnelle sur 360°, polarisation verticale, 50 ohms
- Gains de 2 à 15 dBi pour adapter la portée et l'ouverture verticale

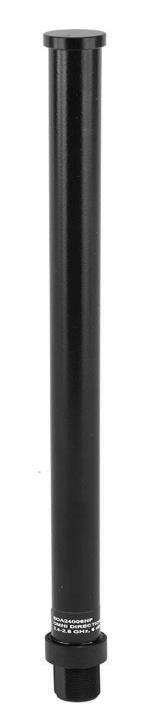

- Colinéaires A240xNJ-OC-B : radôme fibre de verre, IP67, -40 à +85 °C, 40 W, vent 210 km/h
- A2415NJ-OC : 15 dBi, ouverture verticale 8°, 100 W, vent jusqu'à 150 mph

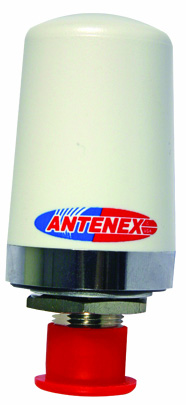

- A2403NBH-OC : antenne sans fouet 3 dBi, discrète, pour montage traversant
Applications en bâtiment et sur site technique
- Plateformes logistiques et parkings : couvrir une zone extérieure depuis un mât central
- Stations d'eau et sites techniques étendus : relier des équipements Wi-Fi dispersés
- Ateliers et entrepôts : antenne articulée sur la radio pour une couverture locale
Intégration et compatibilité
Les modèles articulés se vissent directement sur un connecteur RP-SMA. Les autres modèles ont un connecteur N femelle et se raccordent par un câble coaxial faible perte, avec un parafoudre conseillé en extérieur. Choisissez le gain selon la zone : un gain élevé allonge la portée horizontale mais réduit l'ouverture verticale.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

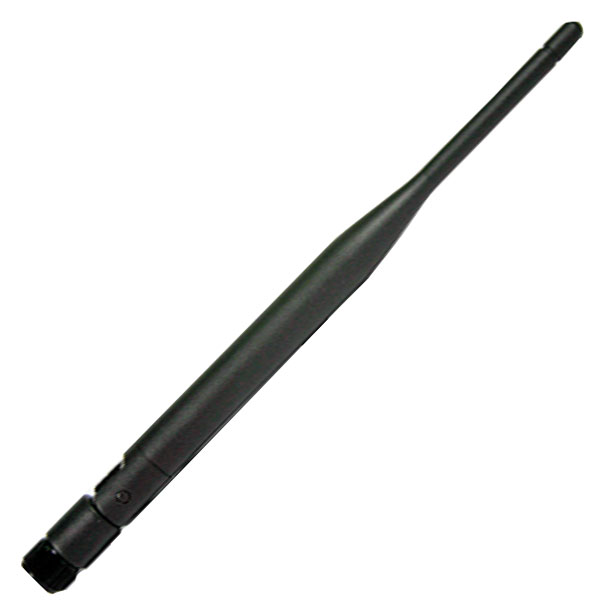

| A2402S-OA / A2405S-OA | Articulées 2 ou 5 dBi, RP-SMA | Couverture locale, antenne sur la radio |
| A2403NBH-OC | Sans fouet 3 dBi, N, montage traversant | Toit de coffret ou de véhicule, zone exposée |
| A2404NJ-OC-B / A2406NJ-OC-B / A2408NJ-OC-B | Colinéaires 4, 6 ou 8 dBi, IP67 | Mât ou mur en extérieur |

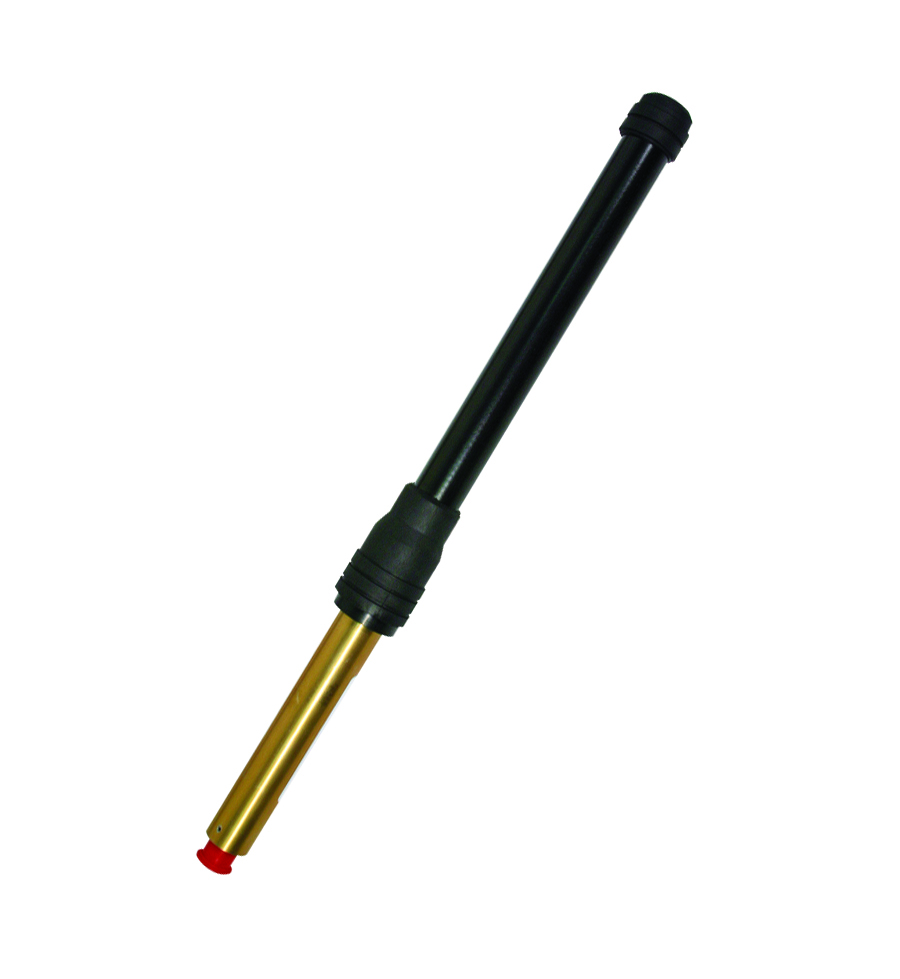

| A2406NJ-OCD / A2409NJ-OCD | Colinéaires renforcées 6 ou 9 dBi | Mât jusqu'à 2 pouces, environnement sévère |
| A2415NJ-OC | Colinéaire 15 dBi, 1,03 m | Grande zone extérieure plane |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fréquence | 2 400 à 2 500 MHz (2 400 à 2 485 MHz pour les OCD) |
| Diagramme | Omnidirectionnel, polarisation verticale (verticale ou horizontale pour l'A2403NBH-OC) |
| ROS (VSWR) | < 2,0:1 (A2405S-OA) ; 1,5:1 (A2403NBH-OC) ; < 1,5:1 en moyenne (A2415NJ-OC) |
| A2405S-OA | 5 dBi, RP-SMA, hauteur 166 mm, -20 à +65 °C |
| A2403NBH-OC | 3 dBi, N femelle traversante, hauteur 89,9 mm, 100 W |
| A240xNJ-OC-B | 4, 6 ou 8 dBi ; 256, 381 ou 493 mm ; 151 à 203 g ; IP67 ; 40 W |
| A2406NJ-OCD / A2409NJ-OCD | 6 ou 9 dBi ; hauteur 19 ou 27 pouces ; 25 W ; mât 2 pouces |
| A2415NJ-OC | 15 dBi, 1,03 m, 1,5 kg, 100 W, -40 à +85 °C |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP67
- Type de montage
- Sur mât ou poteau, Panneau / encastré
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Prosoft RadioLinx RLX2
- Variante
- 2, 3, 4, 5, 6, 8, 9 ou 15 dBi ; RP-SMA articulée, N traversée ou colinéaire N femelle
- Caractéristiques d'antenne
- Omnidirectionnelle, polarisation verticale, 50 ohms, gain 2 à 15 dBi
- Connecteur
- RP-SMA (A2402S-OA, A2405S-OA) ; N femelle (autres modèles)
- Gain
- 2 dBi, 3 dBi, 4 dBi, 5 dBi, 6 dBi, 8 dBi, 9 dBi, 15 dBi
- Montage
- RP-SMA articulée, N traversée, Colinéaire N femelle, Colinéaire N renforcée
Contenu et accessoires compatibles
Les colinéaires A240xNJ-OC-B sont livrées avec un support en L pour mât, les OCD avec un kit de montage sur mât, l'A2415NJ-OC avec deux brides acier et étriers, l'A2403NBH-OC avec sa visserie de traversée.
Documentation
Questions fréquentes
Quel gain choisir ?
Un faible gain (2 à 5 dBi) donne une couverture homogène autour de la radio. Un gain élevé (8 à 15 dBi) porte plus loin à l'horizontale mais avec une ouverture verticale plus étroite (15° à 8°), adaptée à un mât sur zone plane.
Ces antennes conviennent-elles à l'extérieur ?
Oui pour les colinéaires : la série A240xNJ-OC-B est IP67 et fonctionne de -40 à +85 °C. Les modèles articulés sont plutôt destinés à l'intérieur ou à la pose sur la radio.
Quelle connectique prévoir ?
Les A2402S-OA et A2405S-OA ont un connecteur RP-SMA. Les autres modèles ont un connecteur N femelle et se raccordent par un câble coaxial.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes omni 2,4 GHz
Indiquez la radio utilisée, la zone à couvrir et le mode de fixation : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
