Prosoft C40MB et C60MB - Câble coaxial LMR 400 et LMR 600 en touret
- Câble coaxial LMR 400 ou LMR 600 non connectorisé en touret
- LMR 600 : 14,5 dB/100 m à 2 500 MHz
- Longueurs de 60 à 304,8 m
- Gaine anti-UV, -40 à +85 °C
- Garantie constructeur 3 ans
| Usage | Réseau industriel, Télégestion de sites distants |
|---|---|
| Connectivité radio | 4G LTE, Wi-Fi |
| Compatibilité | Connecteurs Prosoft RLX-CON-C40-40 et RLX-CON-C60-40, outils RLX-C40TOOL et RLX-C60TOOL |
| Variante | LMR 400 en 60 ou 76,2 m, LMR 600 de 100 à 304,8 m |
| Atténuation | 22,2 dB/100 m (LMR 400) ou 14,5 dB/100 m (LMR 600) à 2 500 MHz |
| Type de câble | LMR 400, LMR 600 |
| Longueur | 60 m (197 ft), 76,2 m (250 ft), 100,3 m (329 ft), 150 m (492 ft), 152,4 m (500 ft), 199,9 m (656 ft), 304,8 m (1000 ft) |
- 4G LTE
- Wi-Fi
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le câble coaxial LMR en touret Prosoft C40MB (LMR 400) et C60MB (LMR 600) sert à confectionner des liaisons d'antenne à la longueur exacte sur les chantiers où les cordons prémontés ne conviennent pas. Il est proposé de 60 à 305 m.
C'est la solution des intégrateurs qui équipent plusieurs bâtiments ou des pylônes de hauteurs variées. Retrouvez aussi les cordons prêts à poser dans nos câbles et connectique et nos antennes industrielles.
Points forts des câbles C40MB et C60MB
- LMR 400 : 22,2 dB/100 m à 2 500 MHz, rayon de courbure 25,4 mm
- LMR 600 : 14,5 dB/100 m à 2 500 MHz, pour les liaisons de plus de 30 m
- Blindage supérieur à 90 dB par ruban aluminium collé à recouvrement
- Gaine polyéthylène noire anti-UV, -40 à +85 °C
- Tourets de 60 et 76,2 m en LMR 400, de 100 à 304,8 m en LMR 600
Applications en bâtiment et sur site technique
- Descentes d'antenne sur mesure pour un parc de sites de télégestion
- Liaisons entre pylône et local radio sur station d'eau ou site industriel
- Chantiers multi-bâtiments avec cheminements de longueurs différentes
Intégration et compatibilité
Le câble est livré nu. Chaque extrémité reçoit un connecteur N mâle à monter (RLX-CON-C40-40 ou RLX-CON-C60-40) préparé avec l'outil du même diamètre. La liaison se raccorde ensuite à l'antenne et à la traversée N femelle d'un parafoudre LP en entrée de coffret.
Versions disponibles
| Référence | Câble | Longueur |
|---|---|---|
| C40MB-197 | LMR 400 | 60 m (197 ft) |
| C40MB-250 | LMR 400 | 76,2 m (250 ft) |
| C60MB-329 | LMR 600 | 100,3 m (329 ft) |
| C60MB-492 | LMR 600 | 150 m (492 ft) |
| C60MB-500 | LMR 600 | 152,4 m (500 ft) |
| C60MB-656 | LMR 600 | 199,9 m (656 ft) |
| C60MB-1000 | LMR 600 | 304,8 m (1000 ft) |
Caractéristiques techniques
| Caractéristique | LMR 400 (C40MB) | LMR 600 (C60MB) |
|---|---|---|
| Poids linéique | 0,10 kg/m | 0,20 kg/m |
| Rayon de courbure installation / répété | 25,4 / 101,6 mm | 38,1 / 153 mm |
| Résistance à la traction | 72,6 kg | 158,9 kg |
| Atténuation à 900 MHz | 12,8 dB/100 m | 8,2 dB/100 m |
| Atténuation à 2 500 MHz | 22,2 dB/100 m | 14,5 dB/100 m |
| Atténuation à 5 800 MHz | 35,5 dB/100 m | 23,8 dB/100 m |
| Tension de tenue | 2 500 VDC | 4 000 VDC |
| Température de fonctionnement | -40 à +85 °C | -40 à +85 °C |
Critères de sélection
- Usage
- Télégestion de sites distants, Réseau industriel
- Connectivité radio
- 4G LTE, Wi-Fi
- Compatibilité
- Connecteurs Prosoft RLX-CON-C40-40 et RLX-CON-C60-40, outils RLX-C40TOOL et RLX-C60TOOL
- Variante
- LMR 400 en 60 ou 76,2 m, LMR 600 de 100 à 304,8 m
- Atténuation
- 22,2 dB/100 m (LMR 400) ou 14,5 dB/100 m (LMR 600) à 2 500 MHz
- Type de câble
- LMR 400, LMR 600
- Longueur
- 60 m (197 ft), 76,2 m (250 ft), 100,3 m (329 ft), 150 m (492 ft), 152,4 m (500 ft), 199,9 m (656 ft), 304,8 m (1000 ft)
Documentation
Questions fréquentes
LMR 400 ou LMR 600 en touret ?
ProSoft destine le LMR 400 aux liaisons de moins de 100 ft (30 m environ) et le LMR 600 aux liaisons plus longues. À 2 500 MHz, la perte passe de 22,2 à 14,5 dB/100 m.
Que faut-il pour terminer le câble ?
Un connecteur N mâle à monter (RLX-CON-C40-40 ou RLX-CON-C60-40) à chaque extrémité et l'outil de préparation du diamètre correspondant (RLX-C40TOOL ou RLX-C60TOOL).
Quel poids prévoir pour la manutention ?
Le LMR 400 pèse 0,10 kg/m et le LMR 600 0,20 kg/m selon les fiches techniques, soit environ 40 kg de câble pour 200 m de LMR 600, hors touret.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le câble LMR en touret
Précisez vos équipements radio et votre configuration de pose : nous vous répondons sous 24 h ouvrées avec les références compatibles. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Poynting CAB-118 - Jeu de rallonges coaxiales pour antenne multifonction
- 4G LTE
- 5G
- Wi-Fi
Autres produits Prosoft
Toute la gamme Prosoft

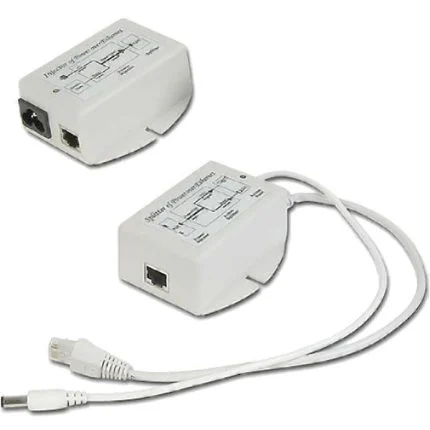

Prosoft POE - Injecteur PoE industriel pour radios et points d'accès
- Aucune (filaire)
- Ethernet
- 1 port
Prosoft PLX32-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7 double réseau
- Aucune (filaire)
- Ethernet
- EtherNet/IP

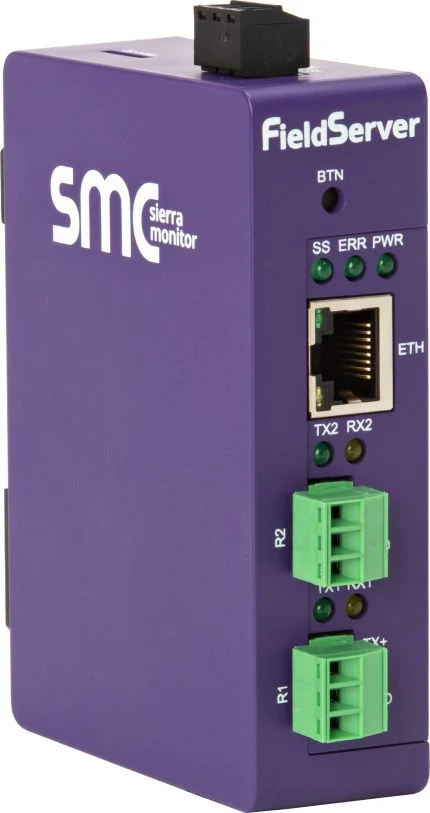

Prosoft QuickServer - Passerelle BACnet, Modbus et EtherNet/IP
