Red Lion Sixnet ANT - Antenne 4G LTE MIMO et GPS pour routeur industriel
- Antennes 4G LTE avec repli 3G et 2G, de 698 à 2 700 MHz et au-delà selon modèle
- Profil bas, fouet magnétique 13 pouces ou dômes MIMO 2x2 à montage vissé
- Versions MIMO + GPS/GLONASS et MIMO + GPS + Wi-Fi 2,4/5 GHz
- Connecteurs SMA mâle (RP-SMA pour le Wi-Fi, FME en option), câbles jusqu'à 3 m
- Étanchéité IP65 (magnétique) à IP67 (profil bas et dômes)
| Connectivité radio | 2G / 3G, 4G LTE, Wi-Fi |
|---|---|
| Usage | Extérieur / espaces verts, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66, IP67 |
| Type de montage | Magnétique, Panneau / encastré |
| Bande de fréquences | LTE 698 à 960 MHz et 1 710 à 2 700 MHz (jusqu'à 3 500 MHz selon modèle), GNSS et Wi-Fi 2,4/5 GHz selon modèle |
| Compatibilité | Routeurs Red Lion Sixnet SN 6000, RAM 6000 et RAM 9000, sleds 4G FlexEdge |
| Variante | Profil bas, fouet magnétique SMA ou FME, dômes MIMO, MIMO + GPS, MIMO + GPS + Wi-Fi |
| Caractéristiques antenne | Omnidirectionnelle, 1 voie ou MIMO 2x2 selon modèle, 3 dBi crête (ANT-GA110101111) |
| Connecteur | SMA mâle (LTE et GPS), RP-SMA mâle (Wi-Fi), FME (ANT-GA110XX1111) |
| Câble | RG-316 0,9 m, RG-174 ou CFD-200 faibles pertes 3 m selon modèle |
| Type | 4G LTE profil bas fixe, IP67, câble 0,9 m, 4G LTE magnétique 13 pouces, SMA, 4G LTE magnétique 13 pouces, FME, 4G LTE MIMO + GPS fixe, IP67, 4G LTE MIMO fixe, IP67, 4G LTE MIMO + GPS + Wi-Fi bi-bande, IP67 |
- 4G LTE
- 2G / 3G
- Wi-Fi
- IP65 / IP66
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes 4G LTE Red Lion Sixnet complètent les routeurs cellulaires et passerelles industrielles de la marque. La gamme couvre six besoins : petite antenne à profil bas, fouet sur embase magnétique, dôme MIMO 2x2, dôme MIMO avec GPS et dôme 4 en 1 ajoutant le Wi-Fi bi-bande.
Une armoire métallique ou un local technique en sous-sol dégrade fortement la réception. Déporter une antenne adaptée sur le toit de l'armoire ou en façade fiabilise la télégestion bien plus qu'un changement de routeur. Retrouvez toutes nos antennes 4G, 5G et LoRaWAN et les routeurs industriels associés.
Points forts des antennes LTE Sixnet
- Bandes LTE de 698 à 960 MHz et de 1 710 à 2 700 MHz, avec repli 3G et 2G
- Dômes MIMO 2x2 pour exploiter les deux voies LTE des routeurs (principale et diversité)
- Élément GPS/GLONASS actif 1 575,42 / 1 602 MHz sur les ANT-MA710AABI001 et ANT-MA760AABIC003
- Antenne Wi-Fi 2,4 et 5 GHz intégrée à l'ANT-MA760AABIC003, sur connecteur RP-SMA
- Fouet magnétique 13 pouces à 3 dBi crête, embase de 50 mm
- Profil bas de 50 mm de diamètre et 48 mm de haut, câble RG-316 de 0,9 m (3 pieds)
- Dômes IP67 de 146 mm de diamètre, câbles faibles pertes CFD-200 de 3 m
- Plage de fonctionnement de -40 à +85 °C (fiches techniques des modèles dôme et fouet)
Applications en bâtiment et sur site technique
- Télégestion de chaufferies, sous-stations et postes de relevage : antenne fixée sur le toit de l'armoire métallique
- Collectivités : bâtiments communaux dispersés reliés en 4G, avec géolocalisation GPS du routeur si besoin
- Chantiers et bâtiments modulaires : fouet magnétique posé sur une surface métallique, sans perçage
- Industrie et logistique : dôme MIMO résistant aux intempéries pour une liaison 4G stable vers la supervision
- Sites techniques avec accès local : dôme 4 en 1 qui réunit 4G, GPS et Wi-Fi sur un seul perçage
Intégration et compatibilité
Les antennes se raccordent à tout routeur ou modem à connecteurs SMA femelle couvrant ces bandes. Le RAM 6000 et les sleds 4G FlexEdge disposent de trois connecteurs SMA (principal, diversité, GPS) : l'ANT-MA710AABI001 les dessert d'un seul dôme. Le SN 6000 possède deux connecteurs SMA, adaptés à l'ANT-MA741BBI001.
La version ANT-GA110XX1111 se termine par un connecteur FME, à associer à un adaptateur ou à un câble FME selon l'équipement. Nous vérifions la compatibilité avec votre routeur lors du devis.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

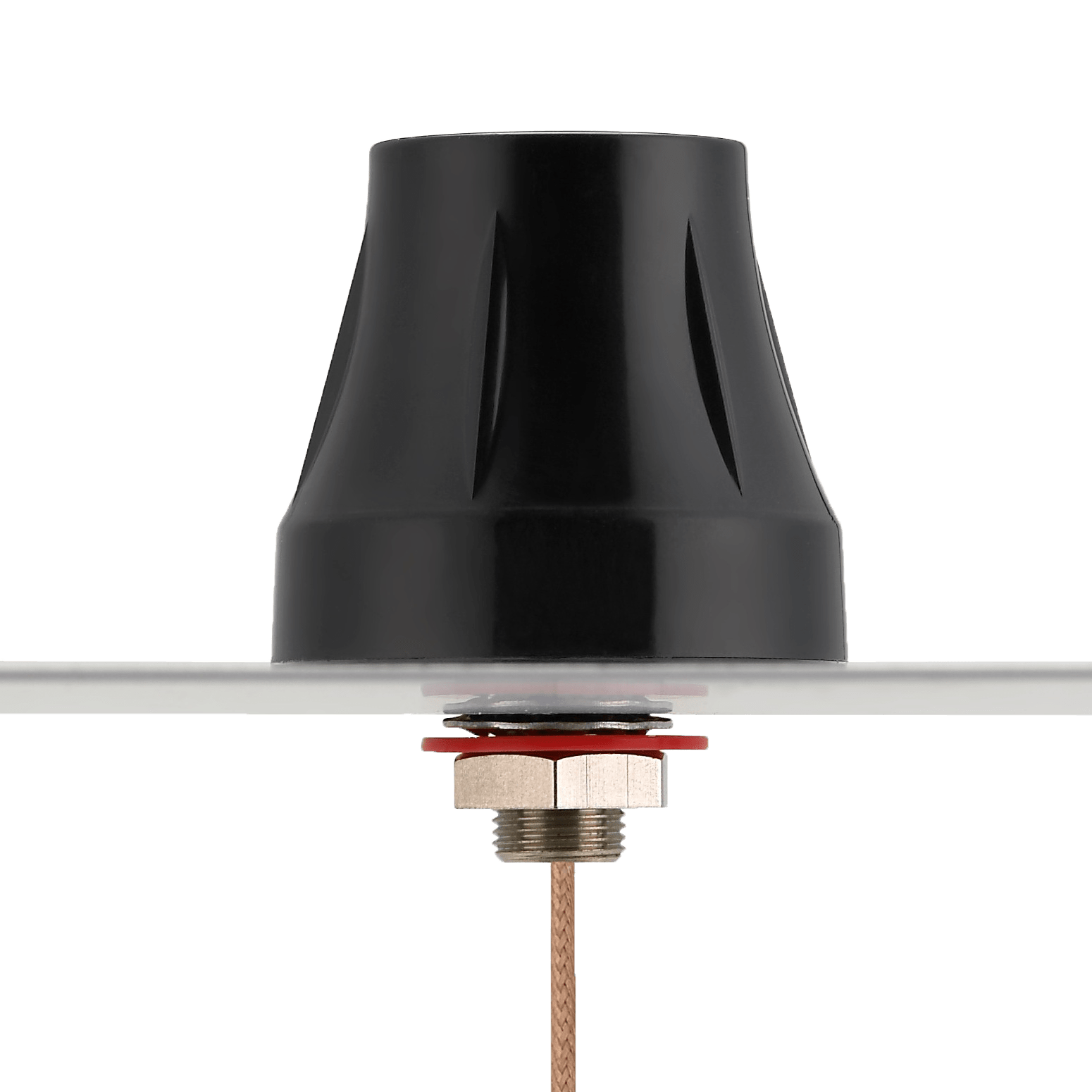

| ANT-G30B108111 | Profil bas, 1 voie, montage vissé permanent, IP67, câble RG-316 de 0,9 m (3 pieds), SMA mâle | Petite antenne discrète sur coffret ou toit d'armoire |

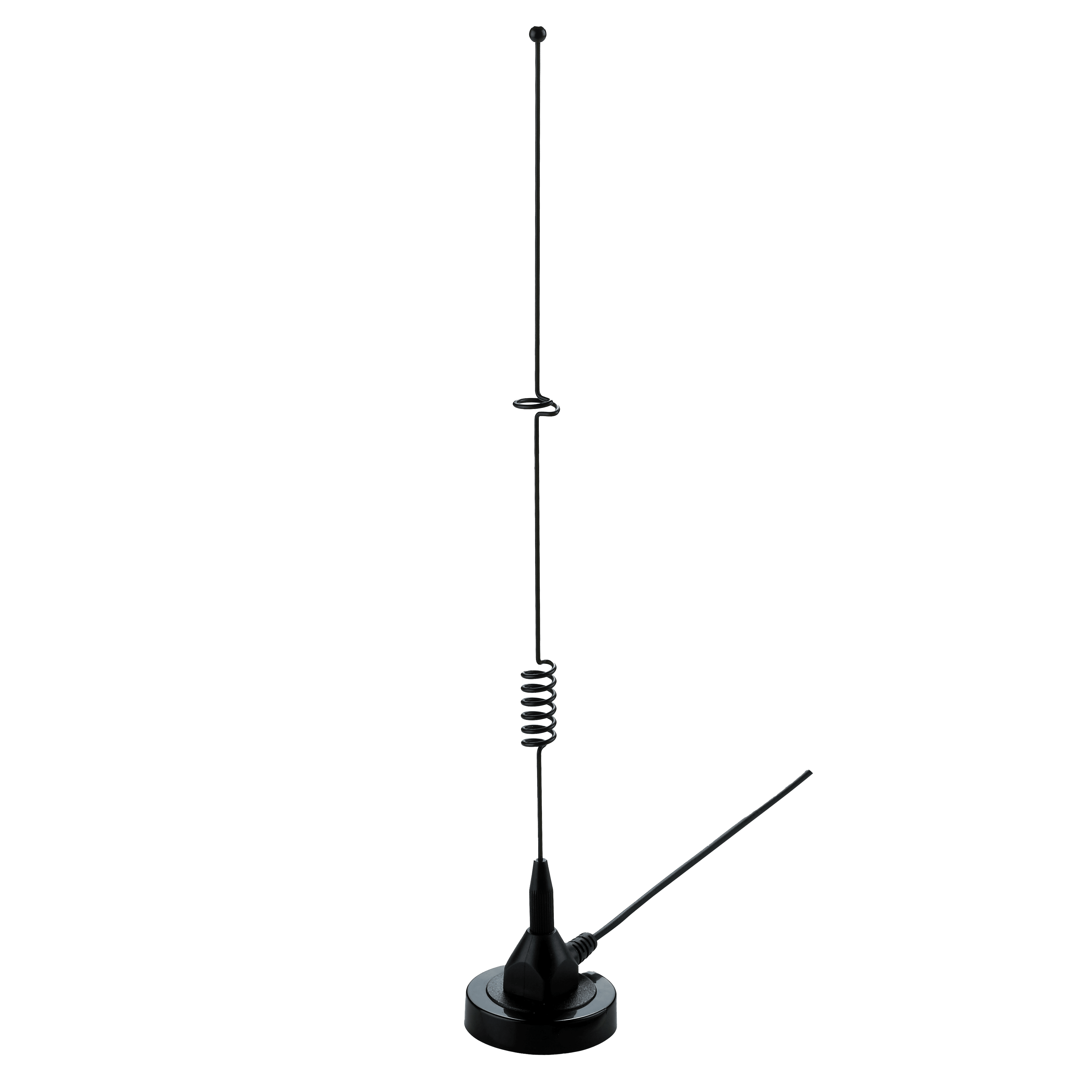

| ANT-GA110101111 | Fouet 13 pouces sur embase magnétique, 1 voie, 3 dBi crête, IP65, SMA mâle | Installation rapide sans perçage sur surface métallique |
| ANT-GA110XX1111 | Même famille fouet magnétique 13 pouces, IP65, connecteur FME | Équipements ou câbles d'extension à connectique FME |
| ANT-MA710AABI001 | Dôme 2 voies LTE MIMO + GPS/GLONASS actif, IP67, 3 câbles de 3 m, SMA mâle | Routeur RAM 6000 ou sled 4G FlexEdge avec GPS |

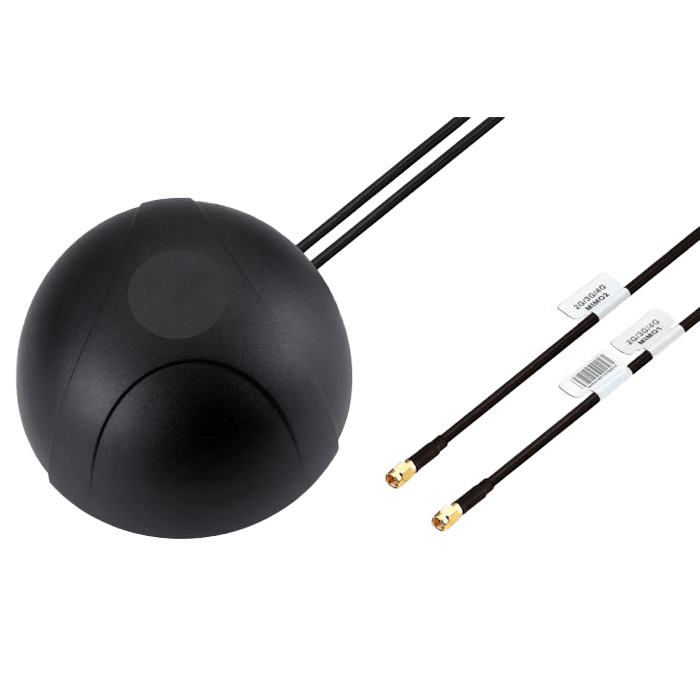

| ANT-MA741BBI001 | Dôme 2 voies LTE MIMO, IP67, 2 câbles CFD-200 de 3 m, SMA mâle | Routeur 4G à deux connecteurs (principal et diversité), SN 6000 |

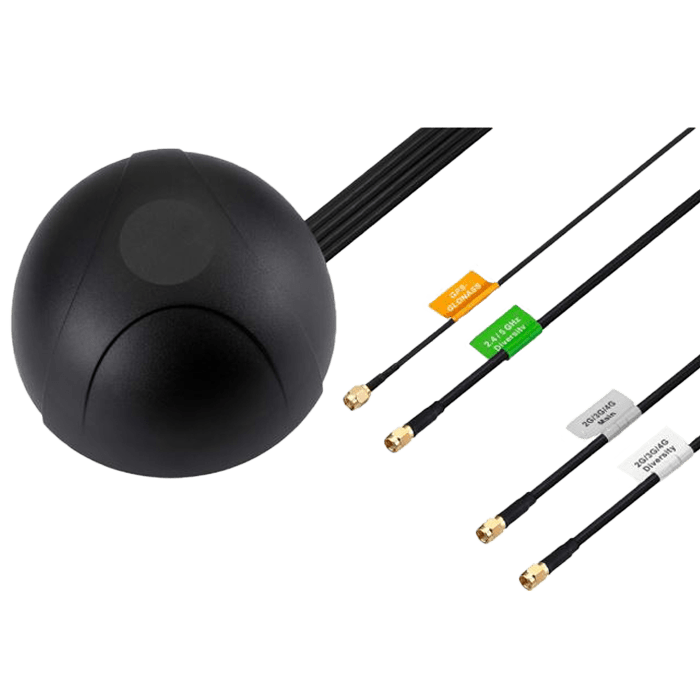

| ANT-MA760AABIC003 | Dôme 4 en 1 : 2 voies LTE, GPS/GLONASS, Wi-Fi 2,4/5 GHz, IP67 | Routeur avec 4G, GPS et Wi-Fi sur un seul point de montage |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologies | 4G LTE, 3G, 2G ; GPS/GLONASS et Wi-Fi selon modèle |
| Fréquences ANT-G30B108111 | 698 à 960 MHz et 1 710 à 2 700 MHz |
| Fréquences ANT-GA110101111 | 698 à 960 MHz, 1 575,42 MHz, 1 710 à 2 700 MHz, 3 500 MHz |
| Fréquences ANT-MA710AABI001 | LTE 698 à 960, 1 710 à 2 170, 2 300 à 2 700, 2 900 à 3 500 MHz ; GPS/GLONASS 1 575,42 / 1 602 MHz |
| Fréquences ANT-MA741BBI001 | LTE 698 à 960, 1 710 à 2 170, 2 300 à 2 700 MHz (fiche technique) |
| Fréquences ANT-MA760AABIC003 | LTE 698 à 960, 1 710 à 2 170, 2 300 à 2 700, 2 900 à 3 500 MHz ; GPS/GLONASS ; Wi-Fi 2,4 à 2,5 et 4,7 à 5,9 GHz |
| Gain crête | 3 dBi (ANT-GA110101111) ; jusqu'à 3,2 dBi en LTE (ANT-MA710AABI001) ; jusqu'à 4,16 dBi (ANT-MA741BBI001) |
| Diagramme | Omnidirectionnel |
| Impédance | 50 ohms |
| Élément GPS | Actif, alimenté par le récepteur (1,8 à 5 V sur ANT-MA710AABI001, 3 à 5 V sur ANT-MA760AABIC003) |
| Connecteurs | SMA mâle (LTE, GPS) ; RP-SMA mâle (Wi-Fi de l'ANT-MA760AABIC003) ; FME (ANT-GA110XX1111) |
| Câbles | RG-316 0,9 m (ANT-G30B108111) ; RG-174 (fouet, GPS) ; CFD-200 faibles pertes 3 m (dômes LTE et Wi-Fi) |
| Dimensions | Profil bas 50 x 48 mm ; embase magnétique 50 mm, hauteur 13 pouces ; dômes 145,6 mm de diamètre, 82 à 85,7 mm de haut |
| Poids | 65 g (ANT-G30B108111) ; 125 g (ANT-GA110101111) ; 1,16 kg (ANT-MA741BBI001) ; 1,73 kg (ANT-MA760AABIC003) |
| Étanchéité | IP65 (fouet magnétique) ; IP67 (profil bas et dômes) |
| Montage | Vissé permanent (profil bas et dômes) ; embase magnétique (fouet) |
| Température de fonctionnement | -40 à +85 °C (dômes et fouet, selon fiches techniques) |
| Garantie | 1 an |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G, Wi-Fi
- Usage
- Télégestion de sites distants, Extérieur / espaces verts, Réseau industriel
- Indice de protection
- IP65 / IP66, IP67
- Type de montage
- Magnétique, Panneau / encastré
- Bande de fréquences
- LTE 698 à 960 MHz et 1 710 à 2 700 MHz (jusqu'à 3 500 MHz selon modèle), GNSS et Wi-Fi 2,4/5 GHz selon modèle
- Compatibilité
- Routeurs Red Lion Sixnet SN 6000, RAM 6000 et RAM 9000, sleds 4G FlexEdge
- Variante
- Profil bas, fouet magnétique SMA ou FME, dômes MIMO, MIMO + GPS, MIMO + GPS + Wi-Fi
- Caractéristiques antenne
- Omnidirectionnelle, 1 voie ou MIMO 2x2 selon modèle, 3 dBi crête (ANT-GA110101111)
- Connecteur
- SMA mâle (LTE et GPS), RP-SMA mâle (Wi-Fi), FME (ANT-GA110XX1111)
- Câble
- RG-316 0,9 m, RG-174 ou CFD-200 faibles pertes 3 m selon modèle
- Type
- 4G LTE profil bas fixe, IP67, câble 0,9 m, 4G LTE magnétique 13 pouces, SMA, 4G LTE magnétique 13 pouces, FME, 4G LTE MIMO + GPS fixe, IP67, 4G LTE MIMO fixe, IP67, 4G LTE MIMO + GPS + Wi-Fi bi-bande, IP67
Contenu et accessoires compatibles
Chaque antenne est livrée avec ses câbles intégrés et son connecteur. Pour éloigner l'antenne du routeur, prévoyez un câble d'extension faibles pertes adapté à la distance ; au-delà de quelques mètres, une antenne à câble plus long limite les pertes.
Documentation
Questions fréquentes
Faut-il une ou deux antennes pour un routeur 4G ?
En LTE, les routeurs utilisent deux voies (principale et diversité, ou MIMO). Un dôme MIMO comme l'ANT-MA741BBI001 couvre les deux connecteurs d'un coup ; avec des antennes à une voie, il en faut deux.
Quelle antenne choisir pour un routeur avec GPS ?
L'ANT-MA710AABI001 réunit deux voies LTE et un élément GPS/GLONASS actif, soit trois câbles SMA. Elle correspond aux équipements à trois connecteurs comme le RAM 6000 ou le sled 4G FlexEdge.
Ces antennes fonctionnent-elles en 5G ?
Les fiches techniques consultées décrivent des bandes 2G, 3G et 4G LTE jusqu'à 2 700 ou 3 500 MHz selon le modèle. Pour un routeur 5G, nous vérifions avec vous les bandes utilisées avant de proposer une antenne.
L'antenne magnétique tient-elle sur une armoire ?
Oui, l'ANT-GA110101111 repose sur une embase magnétique de 50 mm prévue pour un plan de masse métallique, comme le toit d'une armoire. Elle est classée IP65.
Où installer l'antenne d'un routeur placé en armoire métallique ?
À l'extérieur de l'armoire, sur son toit ou en façade, le plus haut possible et loin des masses métalliques. Le dôme vissé IP67 convient aux installations permanentes en extérieur.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour les antennes LTE Sixnet
Indiquez le routeur utilisé, le lieu d'installation et la longueur de câble nécessaire : nous répondons sous 24 h ouvrées avec un conseil sur l'antenne la plus adaptée. Les tarifs sont établis selon les quantités.
