Red Lion Sixnet RAM-6021 - Routeur industriel sécurisé 5 ports, Modbus et DNP3
- 5 ports Ethernet 10/100 dont 1 WAN/LAN, 1 port RS-232
- Pare-feu à inspection d'état, NAT, 25 VPN IPsec et SSL, OSPF, BGP, VRRP
- Passerelle Modbus RTU/ASCII/TCP et DNP3, SNMP v3, RAMQTT
- Double alimentation 8 à 30 VDC, -40 à 70 °C, Classe I Division 2
- Version RAM-6021M12 IP67 à connecteurs M12, EN 50155
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur), IP67 |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | E/S intégrées, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Rail DIN (RJ45, DB9) ou IP67 à connecteurs M12 |
| Ports Ethernet | 5 x 10/100 Mbit/s, port 5 WAN/LAN |
| VPN | IPsec et SSL, 25 connexions, GRE |
| Passerelle | Modbus RTU/ASCII/TCP, DNP3 esclave |
| Connecteur | RJ45 et DB9 (RAM-6021), M12 code D et code A (RAM-6021M12) |
| Température de fonctionnement | -40 à 70 °C (RAM-6021), -40 à 80 °C (RAM-6021M12) |
| Garantie | 3 ans |
| Format | Rail DIN, IP67, connecteurs M12 |
- Aucune (filaire)
- Ethernet
- RS-232
- Modbus RTU
- USB
- Modbus TCP
- MQTT
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

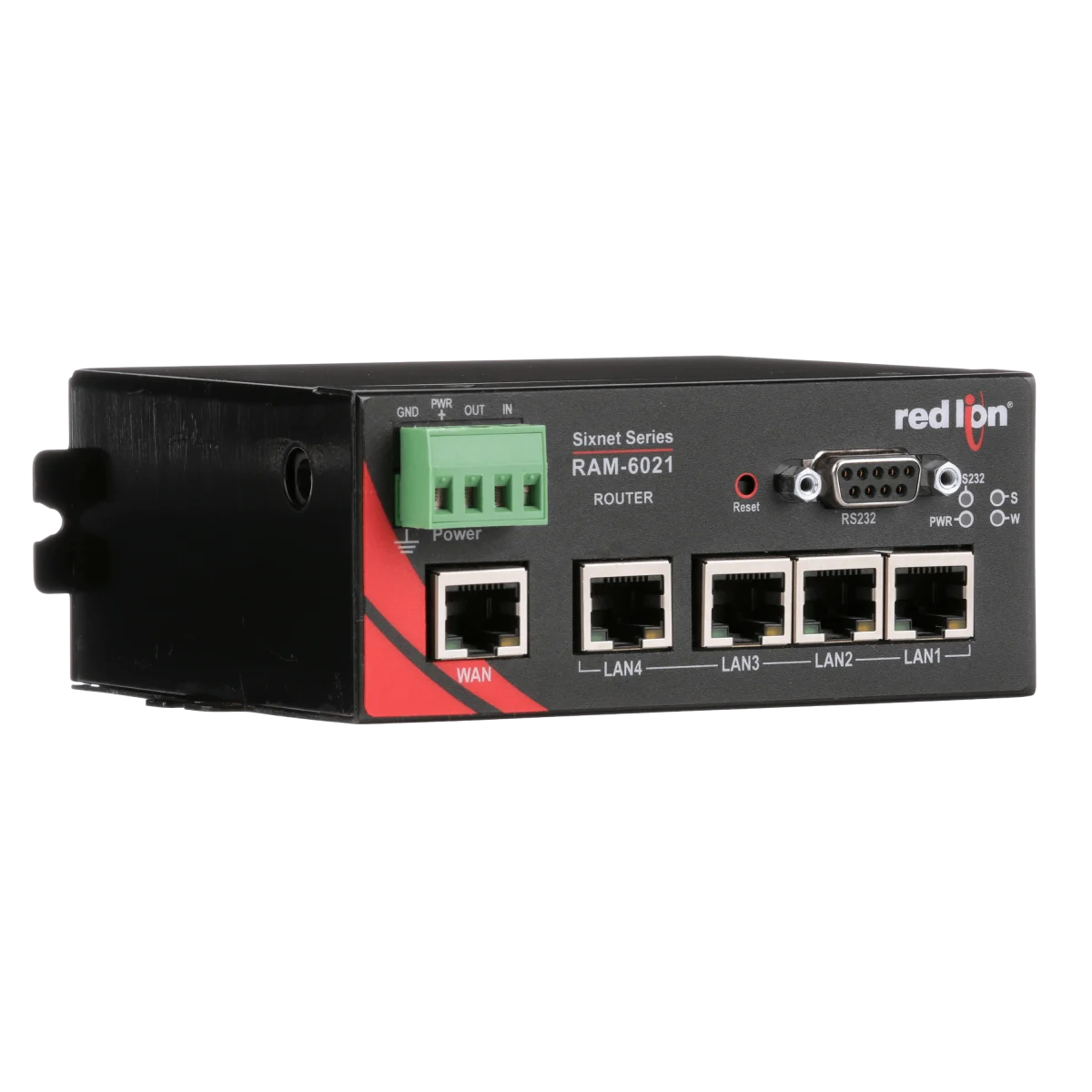

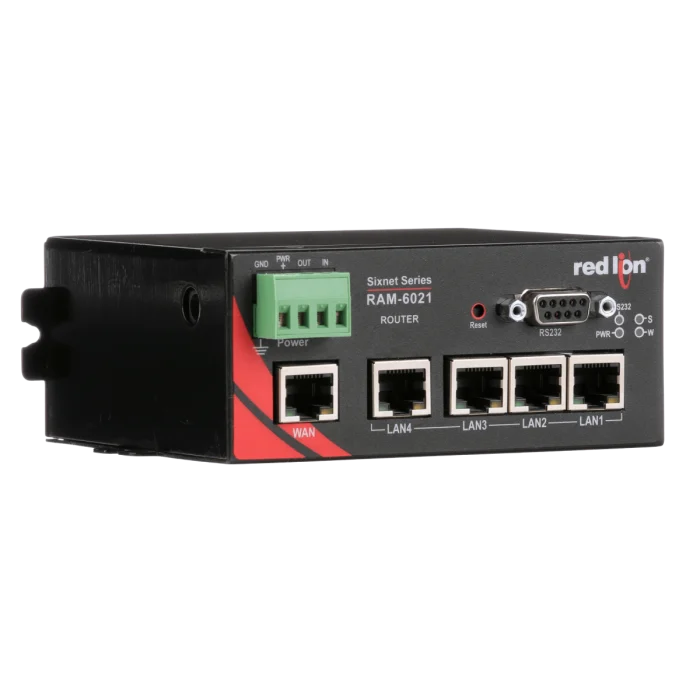

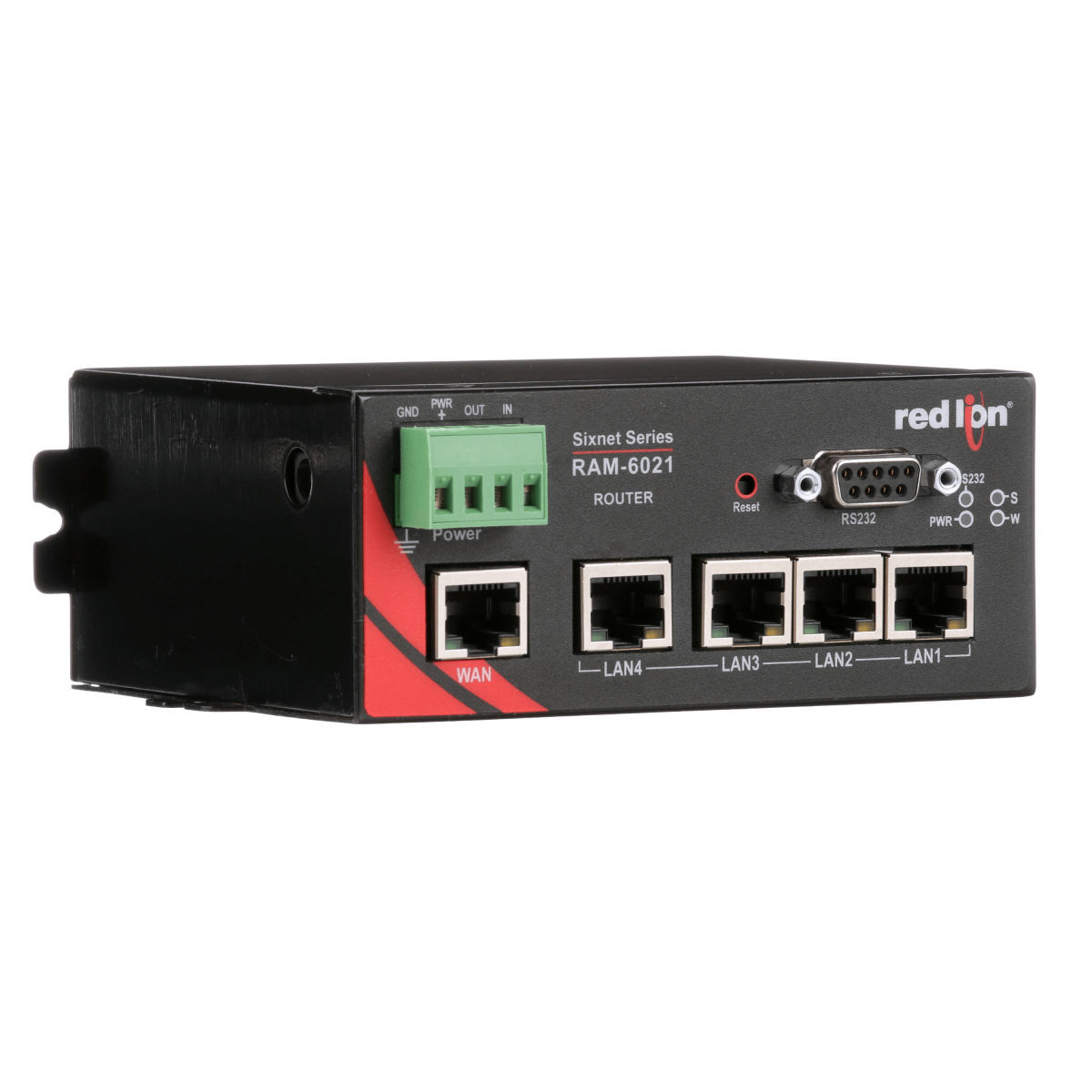

Le routeur industriel sécurisé Red Lion Sixnet RAM-6021 relie un réseau local technique à un réseau étendu à travers un pare-feu à inspection d'état, du NAT et jusqu'à 25 connexions VPN. Il réunit 5 ports Ethernet, un port série RS-232 et une passerelle Modbus et DNP3 dans un boîtier compact pour rail DIN, avec une version IP67 à connecteurs M12.
Il s'adresse aux intégrateurs et exploitants qui doivent sécuriser la communication entre îlots d'automates, sites distants et supervision, tout en raccordant des équipements série existants. Il évite d'empiler routeur, pare-feu, switch et convertisseur série. Il complète les routeurs industriels et les passerelles Modbus de la gamme Red Lion.
Points forts du RAM-6021
- 5 ports Ethernet 10/100, dont le port 5 configurable en WAN ou LAN
- Pare-feu à inspection d'état, filtrage de paquets, ACL, NAT 1 vers 1 et 1 vers plusieurs
- Jusqu'à 25 connexions VPN IPsec et SSL, tunnels GRE
- Routage OSPF, BGP, RIP et redondance VRRP
- Passerelle Modbus RTU, ASCII et TCP, DNP3 esclave, conversion série vers IP
- 1 sortie TOR et 1 entrée TOR ou analogique pilotées par moteur d'événements
- Double entrée d'alimentation 8 à 30 VDC, 150 mA maximum
- -40 à 70 °C, Classe I Division 2, version M12 IP67 de -40 à 80 °C
Applications en bâtiment et sur site technique
- Interconnexion sécurisée de plusieurs îlots d'automates ayant le même plan d'adressage, grâce au NAT
- Raccordement à la supervision de compteurs ou régulateurs Modbus série d'une chaufferie ou d'une sous-station
- Liaison VPN entre un site de traitement d'eau ou un poste de relevage et le centre de conduite
- Segmentation du réseau technique d'un bâtiment industriel ou d'un site logistique
- Version M12 IP67 pour équipements exposés : transport, agroalimentaire, installations extérieures
Intégration et compatibilité
Côté IP, le RAM-6021 prend en charge NAT, redirection de ports, DNS dynamique, serveur et relais DHCP, transparence IP et routage dynamique OSPF, BGP et RIP, avec VRRP pour la redondance. Les tunnels IPsec et SSL se raccordent à un concentrateur VPN existant, et GRE permet d'encapsuler des flux entre sites.
La passerelle de protocoles traite Modbus RTU, ASCII et TCP ainsi que DNP3 esclave, en série comme en IP : une GTB ou un SCADA en Modbus TCP peut lire des équipements raccordés au port RS-232, tout en accédant aux appareils IP. L'administration passe par une interface web, avec SNMP v1, v2 et v3, Syslog, capture de données pour le diagnostic et connectivité cloud RAMQTT. Le port mini USB sert à la configuration locale.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RAM-6021 | Boîtier acier rail DIN, RJ45, DB9, 8 à 30 VDC, -40 à 70 °C | Armoire électrique ou coffret technique en intérieur |

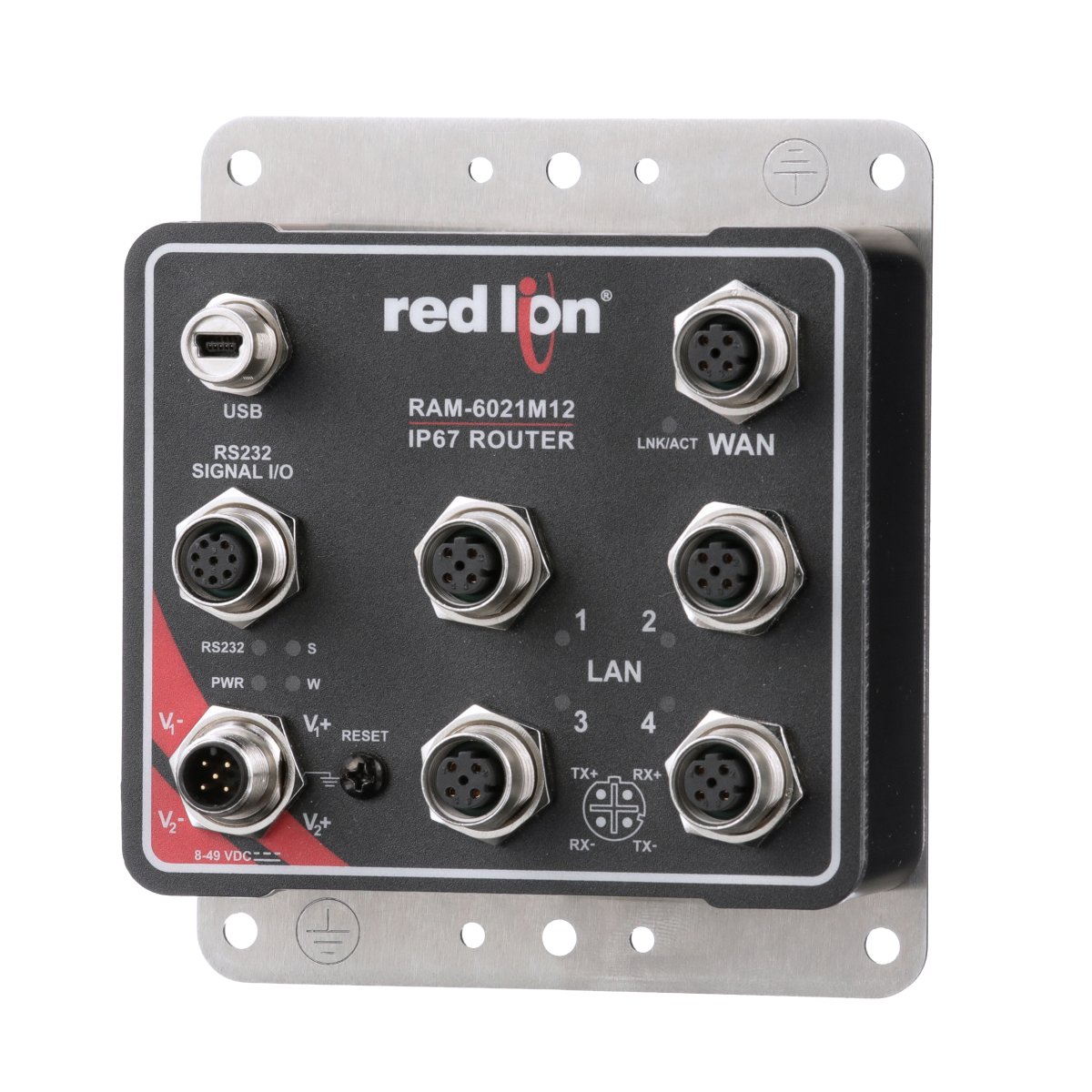

| RAM-6021M12 | Boîtier IP67 à connecteurs M12, 8 à 49 VDC, -40 à 80 °C, EN 50155 | Environnement humide, extérieur, ferroviaire ou soumis à fortes vibrations |
Caractéristiques techniques
| Ports Ethernet | 5 x 10/100 Mbit/s, port 5 WAN ou LAN (RJ45 ou M12 code D selon version) |
| Débit | 100 Mbit/s sur les ports LAN, 45 Mbit/s sur le WAN |
| Port série | 1 x RS-232, DB9 jusqu'à 115 200 bit/s (M12 8 broches code A sur RAM-6021M12) |
| Port USB | 1 x USB 2.0 mini pour la configuration |
| E/S | 1 sortie TOR, 1 entrée TOR ou analogique |
| VPN | IPsec et SSL, jusqu'à 25 connexions, GRE |
| Routage | OSPF, BGP, RIP, VRRP |
| Passerelle | Modbus RTU, ASCII, TCP, DNP3 esclave |
| Supervision | SNMP v1, v2, v3, Syslog, RAMQTT |
| Alimentation RAM-6021 | 8 à 30 VDC (12 VDC nominal), 150 mA max, bornier 4 points et jack 2,5 mm |
| Alimentation RAM-6021M12 | 8 à 49 VDC sur M12 code A, 0,15 A sous 24 VDC |
| Température de fonctionnement | -40 à 70 °C (RAM-6021), -40 à 80 °C (RAM-6021M12) |
| Humidité | 5 à 95 % sans condensation (RAM-6021) |
| Indice de protection | IP67 sur RAM-6021M12 |
| Dimensions | 120 x 96 x 51 mm (RAM-6021), 110 x 127 x 53 mm (RAM-6021M12) |
| Poids | 544 g (RAM-6021), 790 g (RAM-6021M12) |
| Montage | Rail DIN (RAM-6021), fixation sur paroi ou rail DIN avec kit (RAM-6021M12) |
| Certifications | UL508, CSA C22.2, Classe I Division 2 groupes A, B, C, D, FCC, EN 61000-6-2 et 6-4 ; EN 50155, EN 50121, EN 61373, EN 45545-2 sur RAM-6021M12 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur), IP67
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- VPN, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Rail DIN (RJ45, DB9) ou IP67 à connecteurs M12
- Ports Ethernet
- 5 x 10/100 Mbit/s, port 5 WAN/LAN
- VPN
- IPsec et SSL, 25 connexions, GRE
- Passerelle
- Modbus RTU/ASCII/TCP, DNP3 esclave
- Connecteur
- RJ45 et DB9 (RAM-6021), M12 code D et code A (RAM-6021M12)
- Température de fonctionnement
- -40 à 70 °C (RAM-6021), -40 à 80 °C (RAM-6021M12)
- Garantie
- 3 ans
- Format
- Rail DIN, IP67, connecteurs M12
Contenu et accessoires compatibles
Pour le RAM-6021, le constructeur propose l'alimentation rail DIN ET-PS-024-02 et l'adaptateur secteur FPSALACADAPTER2 à jack 2,5 mm. Le RAM-6021M12 se complète du kit rail DIN M12DRC-ISO ou M12DRC-MTL, de l'alimentation NTPS-24-1.3 et de câbles M12 Ethernet, série, alimentation et USB. Voir aussi nos alimentations rail DIN.
Documentation
Questions fréquentes
Le RAM-6021 dispose-t-il d'un modem 4G ?
Non, c'est un routeur filaire : l'accès au WAN passe par son port 5 Ethernet. Pour un site sans liaison filaire, la gamme Sixnet propose des routeurs cellulaires 4G LTE avec E/S.
Comment intègre-t-il des équipements Modbus série ?
Sa passerelle intégrée convertit Modbus RTU et ASCII sur le port RS-232 en Modbus TCP, et le rend accessible sur le réseau IP. Un superviseur ou une GTB peut ainsi interroger un équipement série et des équipements IP en même temps. DNP3 est aussi pris en charge en mode esclave.
Combien de connexions VPN sont possibles ?
Le routeur gère jusqu'à 25 connexions VPN en IPsec ou SSL, ainsi que des tunnels GRE. Il peut relier plusieurs sites entre eux ou servir de point d'accès distant sécurisé pour la maintenance.
Quelle différence entre RAM-6021 et RAM-6021M12 ?
Les fonctions logicielles sont identiques. Le RAM-6021 est un boîtier acier pour rail DIN avec RJ45 et DB9, alimenté de 8 à 30 VDC, pour -40 à 70 °C. Le RAM-6021M12 est un boîtier IP67 à connecteurs M12, alimenté de 8 à 49 VDC, pour -40 à 80 °C, conforme aux normes ferroviaires EN 50155, destiné aux environnements exposés à l'eau, aux chocs et aux vibrations.
Peut-il remonter des alarmes ?
Oui. Son moteur d'événements, réglable par l'interface web, déclenche une sortie TOR ou envoie un e-mail sur la base de données d'exploitation. La supervision réseau se fait par SNMP v1, v2 et v3 et Syslog, et la fonction RAMQTT assure la connexion à un cloud.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le RAM-6021
Décrivez votre architecture et la version souhaitée, rail DIN ou M12 IP67 : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les accessoires.
