Passerelles universelles MBS série X
La plateforme éprouvée des passerelles universelles MBS. Les modèles X dont le bus n'existe pas encore en XT restent commercialisés en parallèle de la nouvelle série : DALI, M-Bus, LON, USB et plusieurs combinaisons avec KNX ou PROFINET. Ils intègrent directement le bus de terrain et le publient en BACnet, Modbus, MQTT ou OPC UA.
- 11
- modèles au catalogue
- 11
- modèles série X toujours commercialisés
- 2 500
- points de données max par passerelle
- 2
- versions par modèle : RS-485 ou RS-232

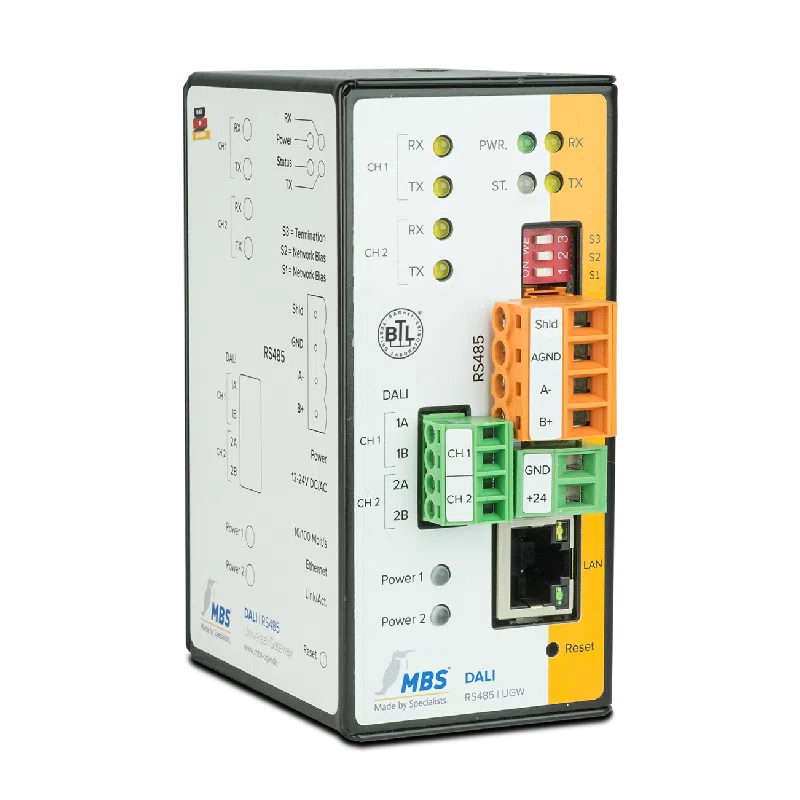

MBS Double-X DALI- DALI
- M-Bus
- LON
- KNX
- PROFINET
- BACnet/IP et MS/TP
- Modbus TCP et RTU
- MQTT
- OPC UA
Les passerelles MBS série X
Double-X avec un bus intégré, Triple-X avec deux bus. Chaque fiche liste les versions RS-485 et RS-232, les licences de points et la situation X / XT.
Double-X : un bus intégré 4
DALI, M-Bus, LON ou USB.
Triple-X : deux bus intégrés 3
KNX + DALI, KNX + M-Bus, KNX + LON.
MBS Triple-X KNX + DALI
Passerelle KNX et DALI vers BACnet, Modbus, MQTT
MBS Triple-X KNX + LON
Passerelle KNX et LON vers BACnet, Modbus, MQTT
MBS Triple-X KNX + M-Bus
Passerelle KNX et M-Bus vers BACnet, Modbus, MQTT
Triple-X PROFINET 4
PROFINET combiné à DALI, M-Bus, LON ou CAN.
MBS Triple-X PROFINET + CAN
Passerelle PROFINET et CAN vers BACnet
MBS Triple-X PROFINET + DALI
Passerelle PROFINET et DALI vers BACnet
MBS Triple-X PROFINET + LON
Passerelle PROFINET et LON vers BACnet
MBS Triple-X PROFINET + M-Bus
Passerelle PROFINET et M-Bus vers BACnet
Aucun modèle ne correspond à ces critères.
Quelle passerelle série X choisir ?
Les quatre modèles série X les plus demandés en bâtiment. Les sorties GTB sont communes à toute la série.
| Caractéristique | Double-X DALI | Double-X M-Bus | Triple-X KNX + DALI | Triple-X KNX + M-Bus |
|---|---|---|---|---|
| Bus intégré | 2 canaux DALI | Maître M-Bus | KNX TP et 2 canaux DALI | KNX et maître M-Bus |
| Capacité bus | 64 appareils, 16 groupes, 16 scènes par canal | 30 charges standard | Ligne KNX et 2 × 64 appareils DALI | Ligne KNX et 30 charges M-Bus |
| Sorties | BACnet IP et MS/TP, Modbus TCP et RTU, MQTT, OPC UA, SNMP | BACnet IP et MS/TP, Modbus TCP et RTU, MQTT, OPC UA, SNMP | BACnet IP et MS/TP, Modbus TCP et RTU, MQTT, OPC UA, SNMP | BACnet IP et MS/TP, Modbus TCP et RTU, MQTT, OPC UA, SNMP |
| Points de données | 25 à 2 500 | 25 à 2 500 | 25 à 2 500 | 25 à 2 500 |
| Port série | RS-485 ou RS-232 | RS-485 ou RS-232 | RS-485 ou RS-232 | RS-485 ou RS-232 |
| Alimentation | 12 à 24 V AC ou DC | 12 à 24 V AC ou DC | 12 à 24 V AC ou DC | 12 à 24 V AC ou DC |
| Équivalent XT | Core + DALI2, mai 2027 | Core + M-Bus, printemps 2027 | Non annoncé | Core + KNX + M-Bus, printemps 2027 |
Faites glisser le tableau pour voir tous les modèles.
Disponibilités XT annoncées par MBS (août 2026). Source : fiches techniques et pages produits MBS série X et XT.
Cas d'usage
Éclairage DALI en GTB
États des luminaires et commandes de groupes ou de scènes DALI échangés avec la supervision BACnet ou Modbus.
Comptage M-Bus
Compteurs de chaleur, d'eau et d'électricité relevés par la passerelle et publiés en BACnet ou Modbus.
Tertiaire KNX et DALI
Un seul boîtier pour l'installation KNX des bureaux et l'éclairage DALI, vers la même GTB.
Extension d'un site existant
Ajout de passerelles identiques à celles déjà installées, avec les mêmes fichiers de configuration.
Intégration GTB
Les passerelles série X se configurent par l'interface web, avec des fonctions de génération automatique de la projection.
- BACnet
- BACnet/IP et MS/TP, génération automatique des objets à partir du scan DALI ou M-Bus.
- Modbus
- Modbus TCP ou Modbus RTU sur le port série, selon la projection.
- MQTT et OPC UA
- Publication des points vers un broker ou un client OPC UA pour les plateformes énergie et IoT.
- Passage à la XT
- Les pilotes, listes de points et macros de la série X sont repris sur la série XT lorsque l'équivalent est disponible.
La série X aux côtés de la nouvelle série XT
MBS commercialise aujourd'hui deux séries de passerelles universelles. La série XT est la nouvelle génération recommandée pour les nouveaux projets. La série X reste au catalogue pour les installations existantes, les extensions et les bus dont la version XT n'est pas encore sortie.
Lire la suite
C'est le cas du DALI (XT Core + DALI2 annoncée pour mai 2027), du M-Bus (XT Core + M-Bus au printemps 2027), des combinaisons KNX + M-Bus et PROFINET + M-Bus (printemps 2027) et PROFINET + DALI (mai 2027). Le LON, l'USB (raccordement LCN), le KNX + DALI, le KNX + LON, le PROFINET + LON et le PROFINET + CAN n'ont pas d'équivalent XT annoncé à ce jour.
Le principe est le même que sur la XT : l'interface de bus est intégrée, ce qui supprime le coupleur externe, et les protocoles de sortie sont traités en logiciel. Chaque passerelle existe en version RS-485 ou RS-232 et avec une licence de 25 à 2 500 points.
Documentation technique
Fiches techniques MBS série X (PDF constructeur) accessibles depuis chaque fiche produit.
Documentations MBS GmbHÀ voir aussi
Série XT et produits complémentaires 6La nouvelle génération de passerelles MBS série XT et les modules d'entrées BACnet et Modbus.
MBS BACnet IO Module
Module d'entrées analogiques et TOR BACnet MS/TP
MBS Modbus IO Module
Module d'entrées analogiques et TOR Modbus RTU RS-485
MBS XT Core + PROFINET
Passerelle PROFINET vers BACnet, Modbus, MQTT
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
La série X est-elle encore commercialisée ?
Oui, en parallèle de la série XT. MBS a arrêté les modèles X dont le successeur XT est sorti (Standard, KNX, PROFINET, CAN, x-link, PROFINET + KNX). Les 11 autres modèles, dont DALI, M-Bus, LON, USB, KNX + DALI et les Triple-X PROFINET, restent commandables.
Faut-il attendre la XT pour un projet DALI ou M-Bus ?
Non. La Double-X DALI et la Double-X M-Bus restent les modèles commandables jusqu'à la sortie de leurs équivalents XT, annoncés pour 2027. Les configurations de la série X pourront être reprises sur la XT.
Qu'est devenue la Double-X KNX ?
Elle n'est plus commandable chez MBS. Son successeur est la XT Core + KNX, présentée sur la page de la série XT.
RS-485 ou RS-232 : quelle version choisir ?
Le port série sert aux protocoles série comme Modbus RTU ou BACnet MS/TP. Le RS-485 convient aux bus multipoints et aux longues distances, le RS-232 à une liaison point à point courte.
