Passerelles de protocoles Moxa MGate

Des passerelles sur rail DIN qui relient compteurs, centrales de mesure, groupes froids, automates et équipements de poste à la GTB ou à la supervision : Modbus RTU et TCP, BACnet/IP, EtherNet/IP, PROFINET, PROFIBUS, DNP3, IEC 60870-5-104 et IEC 61850.

17
modèles au catalogue
1 200
points BACnet (MGate 5217I-1200-T)
16
ports série (MGate MB3660-16)
-40 à 75 °C
versions -T
Voir les modèles

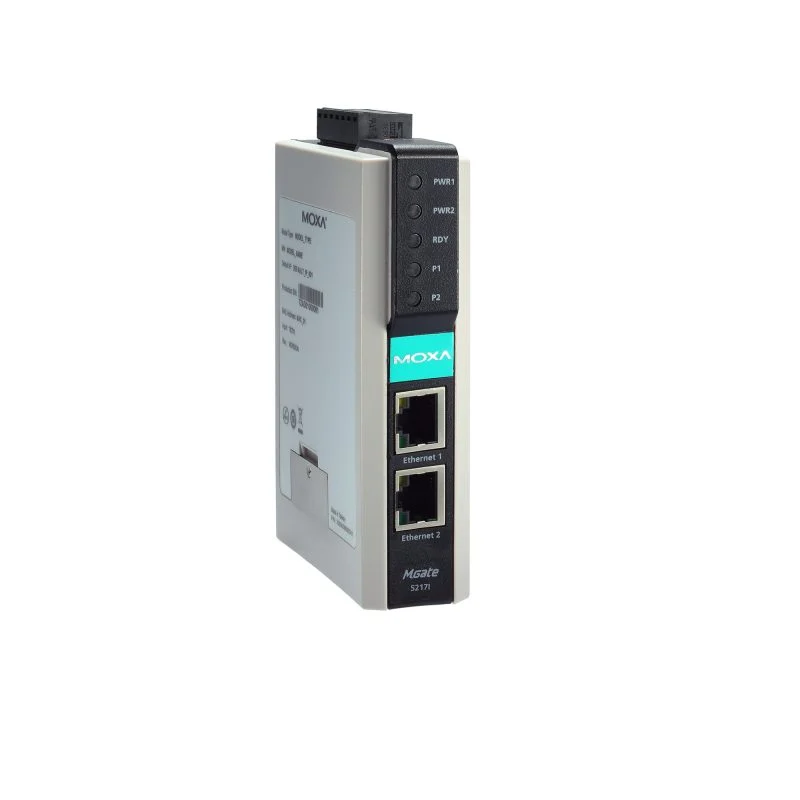

Moxa MGate 5217Moxa MGate 5217
  • Modbus RTU vers TCP
  • BACnet/IP
  • EtherNet/IP
  • PROFINET
  • IEC 60870-5-104
  • IEC 61850
Aide au choix

Quelle passerelle MGate pour quel besoin ?

01Intégrer du Modbus dans une GTB BACnetModbus RTU, ASCII ou TCP vers BACnet/IP, 600 ou 1 200 points, 2 ports série isolés 2 kV.ConseilléMGate 521702Mettre des équipements Modbus série sur le réseau IPModbus RTU/ASCII vers Modbus TCP, 1, 2 ou 4 ports série, jusqu'à 32 clients Modbus TCP.ConseilléMGate MB3170-G2 / MB3270-G2 / MB3470-G203Concentrer de nombreux bus RS-4858 ou 16 ports série en rack 19 pouces, double alimentation, jusqu'à 256 clients Modbus TCP.ConseilléMGate MB366004Poste de livraison ou réseau d'énergieModbus, DNP3 et IEC 60870-5-101/104 vers IEC 61850, ou l'inverse, versions -40 à 75 °C.ConseilléMGate 5119 ou 5192
Catalogue

Les passerelles Moxa MGate

Chaque fiche détaille les références disponibles (nombre de ports, isolation, fibre, température) et la fiche technique officielle.

Protocoles IP et intégration
Interfaces et bus de terrain
Nombre de ports Ethernet
17 modèles

Modbus : MB3000 4

Modbus RTU ou ASCII vers Modbus TCP, de 1 à 16 ports série.

BACnet : MGate 5217 1

Modbus RTU, ASCII ou TCP vers BACnet/IP pour la GTB.

Automatisme : EtherNet/IP, PROFINET, PROFIBUS 8

Modbus vers les réseaux d'automates des grandes marques.

Énergie : DNP3, IEC 104, IEC 61850 4

Remontée des postes électriques et réseaux d'énergie vers la supervision.

Applications

Cas d'usage

GTB BACnet

Groupes froids, compteurs et centrales Modbus intégrés dans la supervision BACnet/IP du bâtiment.

Comptage d'énergie

Bus RS-485 de compteurs ramenés en Modbus TCP vers le logiciel de suivi des consommations.

Automates hétérogènes

Équipements Modbus lus par un automate EtherNet/IP, PROFINET ou PROFIBUS.

Postes électriques

Relais et équipements IEC 61850, DNP3 ou IEC 104 remontés vers la supervision.

Intégration

Intégration et mise en service

Les passerelles se configurent depuis un navigateur, avec des outils de diagnostic intégrés.

Modbus
Client et serveur Modbus TCP, maître ou esclave Modbus RTU et ASCII selon le modèle.
BACnet/IP
MGate 5217 : client ou serveur BACnet/IP, COV, nœuds virtuels, import des objets par tableur Excel.
Diagnostic
Moniteur de trafic et informations de diagnostic intégrés pour la mise en service.
Réseau
Deux ports Ethernet en cascade sur la plupart des modèles, pour chaîner les équipements dans l'armoire.
La gamme en bref

Une passerelle par couple de protocoles

Les passerelles Moxa MGate traduisent un protocole en un autre sans programmation : la configuration se fait depuis une console web, en déclarant les équipements et les registres à échanger.

Lire la suite

La famille MGate MB3000 couvre la conversion Modbus série vers Modbus TCP, de 1 à 16 ports. La MGate 5217 expose des équipements Modbus en BACnet/IP pour la GTB. Les autres modèles de la série 5000 relient Modbus aux réseaux d'automates (EtherNet/IP, PROFINET, PROFIBUS) ou aux protocoles de l'énergie (DNP3, IEC 60870-5-104, IEC 61850).

Pour choisir, trois questions suffisent : quels protocoles de part et d'autre, combien de ports série ou de points, et quelle plage de température dans l'armoire.

Documentation technique

Fiches techniques des passerelles Moxa MGate, en anglais, sur moxa.com.

Documentations Moxa

À voir aussi

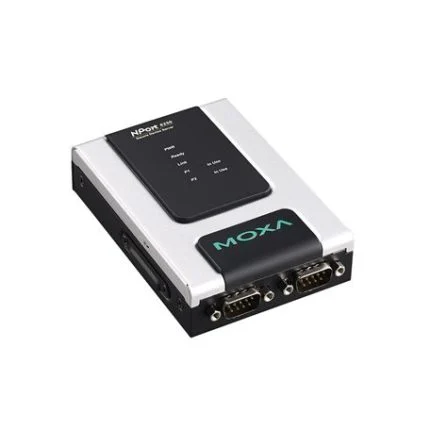

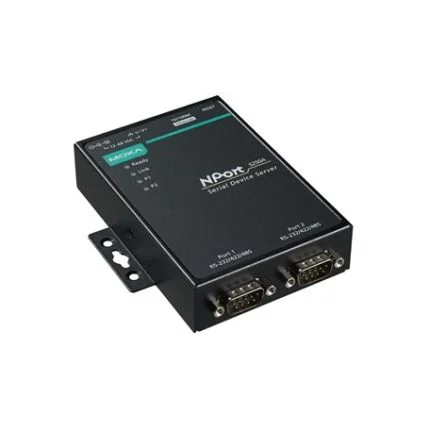

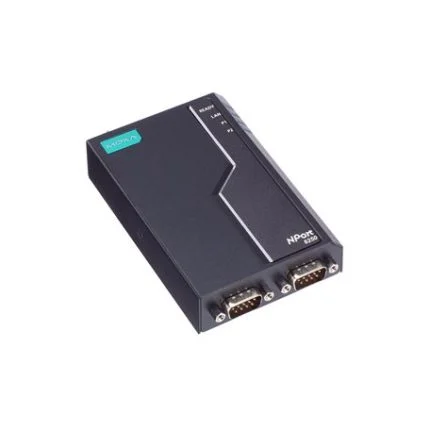

Produits complémentaires 14Serveurs série et convertisseurs Moxa.
FAQ

Questions fréquentes

Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.

Quelle passerelle Moxa pour intégrer du Modbus dans une GTB BACnet ?

La MGate 5217 convertit Modbus RTU, ASCII ou TCP vers BACnet/IP, en version 600 ou 1 200 points. Elle dispose de 2 ports série isolés 2 kV et fonctionne de -40 à 75 °C.

Quelle différence entre MB3170-G2, MB3270-G2 et MB3470-G2 ?

Le nombre de ports série : 1, 2 ou 4. Les trois convertissent Modbus RTU ou ASCII vers Modbus TCP et acceptent jusqu'à 32 clients Modbus TCP.

Faut-il programmer la passerelle ?

Non. La configuration se fait depuis la console web : on déclare les équipements, les registres ou les objets à échanger.

Les passerelles MGate supportent-elles le froid ou la chaleur d'une armoire extérieure ?

La plupart des séries existent en version -T, de -40 à 75 °C. La plage exacte figure sur chaque fiche.
