MBS Modbus IO Module - Module d'entrées analogiques et TOR Modbus RTU RS-485
- Modbus RTU sur RS-485, mode esclave
- DI24 : 24 entrées TOR ; AI24 : 16 PT1000 et 8 voies 0-10 V
- Bus jusqu'à 1 200 m, jusqu'à 9 600 bit/s
- Alimentation 15 à 24 V DC ou AC, 1,5 à 4,5 W
- Rail DIN TS35, 0 à +45 °C, marquage CE
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée température (PT100, PT1000, thermocouple), Entrée TOR / contact sec |
| Grandeur mesurée | Température |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Maîtres Modbus RTU : automates, superviseurs, passerelles MBS Universal Gateway |
| Variante | DI24 (24 entrées numériques) ou AI24 (16 PT1000 et 8 entrées 0-10 V) |
| Plage de mesure | Entrées analogiques : 0 à 10 V |
| Connecteur | Borniers à vis débrochables, 2,5 mm² maximum |
| Bus | Modbus RTU, RS-485, jusqu'à 9 600 bit/s, 1 200 m par segment |
| Température de fonctionnement | 0 à +45 °C |
| Version | DI24, 24 entrées TOR, AI24, 16 PT1000 et 8 voies 0-10 V |
- Aucune (filaire)
- RS-485
- Modbus RTU
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le MBS Modbus IO Module est un module d'entrées Modbus RTU pour rail DIN qui ramène dans la GTB des signaux analogiques ou tout-ou-rien (TOR) sans automate intermédiaire. Il existe en deux versions : DI24 avec 24 entrées numériques, et AI24 avec 16 entrées de température PT1000 et 8 entrées 0-10 V.
Il s'adresse aux intégrateurs GTB, aux tableautiers et aux services techniques qui doivent remonter des états de défaut, des contacts de position ou des températures de réseau vers un superviseur, un automate ou une passerelle déjà maître sur le bus. Le module fonctionne en esclave Modbus sur un port RS-485, avec une longueur de bus de 1 200 m par segment. Retrouvez nos autres modules E/S Ethernet et Modbus et la gamme MBS GmbH.
Points forts du Modbus IO Module
- Protocole Modbus RTU sur RS-485, mode esclave
- Bus jusqu'à 1 200 m par segment, débit jusqu'à 9 600 bit/s
- DI24 : 24 entrées numériques avec une LED d'état par voie
- AI24 : 16 entrées PT1000 et 8 entrées 0-10 V
- Résistance de terminaison 120 ohms intégrée
- Alimentation 15 à 24 V DC ou AC, consommation 1,5 W (AI24) ou 4,5 W (DI24)
- Borniers à vis débrochables jusqu'à 2,5 mm², montage rail DIN TS35
Applications en bâtiment et sur site technique
- Tertiaire : report des défauts de CTA, de pompes et de groupes froids vers la GTB via les 24 entrées TOR du DI24
- Chaufferies et sous-stations : mesure des températures départ et retour avec des sondes PT1000 sur l'AI24
- Enseignement et collectivités : centralisation des contacts de porte, alarmes techniques et états de délestage d'un bâtiment
- Industrie : acquisition de signaux 0-10 V (pression, hygrométrie, position de vanne) issus de transmetteurs existants
- Rénovation : ajout d'entrées à un réseau Modbus RTU existant sans remplacer l'automate en place
Intégration et compatibilité
Le module se raccorde sur un bus Modbus RTU RS-485 et répond aux requêtes d'un maître : automate, superviseur, régulateur ou passerelle. Il ne génère aucune requête lui-même, ce qui le rend simple à insérer dans un réseau existant. Pour un passage vers Modbus TCP, BACnet/IP ou MQTT, il peut être interrogé par une passerelle Modbus, par exemple un Universal Gateway MBS configuré en Modbus maître RS-485.
La terminaison 120 ohms est intégrée, ce qui facilite la mise en place en fin de ligne. Trois LED en façade (alimentation verte, réception RxD jaune, émission TxD rouge) permettent de vérifier le trafic sur le bus pendant la mise en service. Le manuel constructeur (en allemand) détaille la table des registres et le paramétrage de l'adresse.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

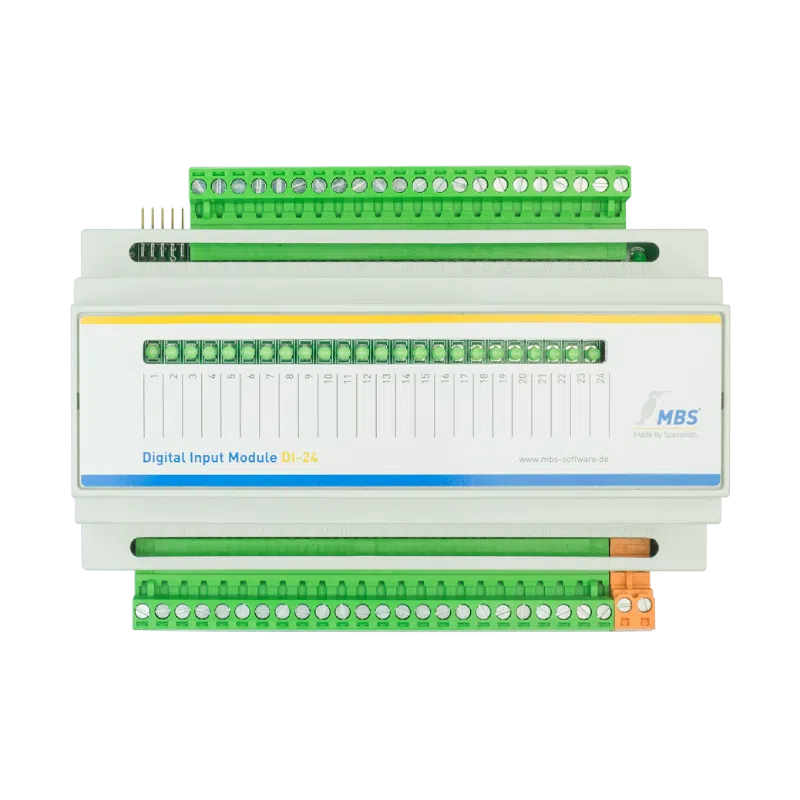

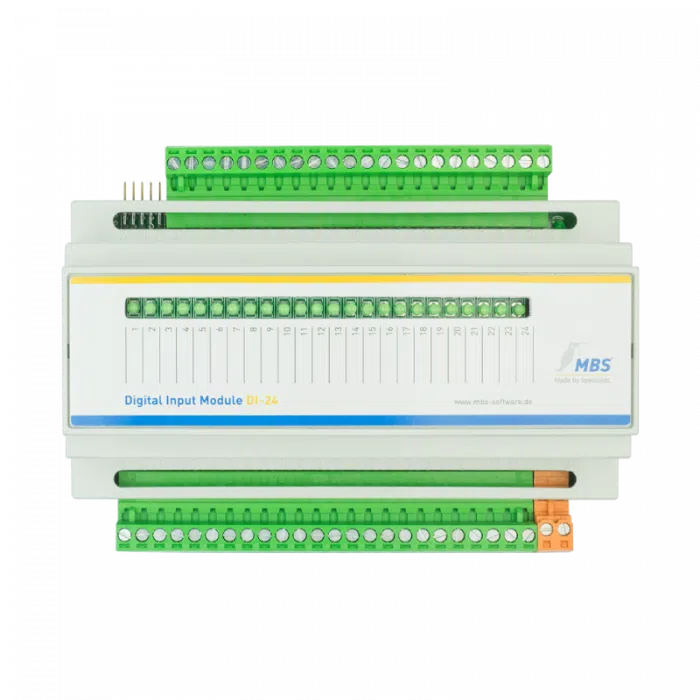

| MOD-DI24 | 24 entrées numériques (TOR), LED par voie, 4,5 W (art. MBS 3-0004) | États de marche, défauts, contacts secs, alarmes techniques |

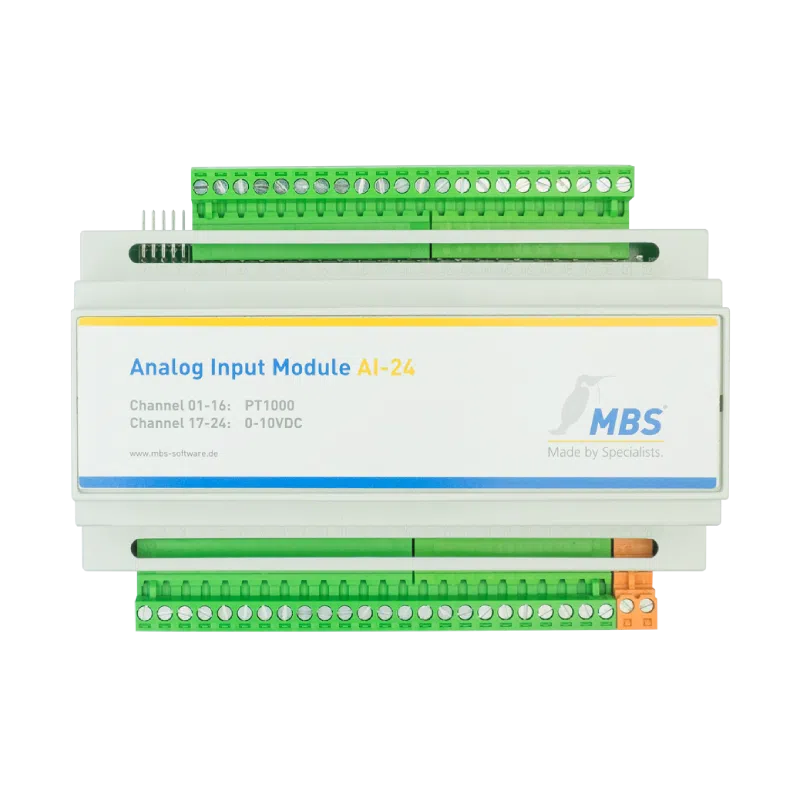

| MOD-AI24 | 16 entrées PT1000 et 8 entrées 0-10 V, 1,5 W (art. MBS 3-0002) | Températures de réseau et signaux de transmetteurs analogiques |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole | Modbus RTU sur RS-485 |
| Mode de fonctionnement | esclave (slave) Modbus |
| Débit | jusqu'à 9 600 bit/s |
| Longueur de bus | 1 200 m par segment |
| Port série | 1 port RS-485 |
| Entrées DI24 | 24 entrées numériques avec LED d'état par voie |
| Entrées AI24 | 16 entrées PT1000 et 8 entrées 0-10 V |
| Terminaison | Résistance 120 ohms intégrée |
| Alimentation | 15 à 24 V DC ou AC |
| Consommation | 1,5 W (AI24), 4,5 W (DI24) |
| Raccordement | Borniers à vis débrochables, 2,5 mm² maximum |
| Voyants | Alimentation (vert), RxD (jaune), TxD (rouge) |
| Dimensions (H x L x P) | 91 x 155 x 60 mm, support rail DIN inclus |
| Poids | Moins de 500 g |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR sans condensation |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 0-10 V, Entrée température (PT100, PT1000, thermocouple)
- Grandeur mesurée
- Température
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Maîtres Modbus RTU : automates, superviseurs, passerelles MBS Universal Gateway
- Variante
- DI24 (24 entrées numériques) ou AI24 (16 PT1000 et 8 entrées 0-10 V)
- Plage de mesure
- Entrées analogiques : 0 à 10 V
- Connecteur
- Borniers à vis débrochables, 2,5 mm² maximum
- Bus
- Modbus RTU, RS-485, jusqu'à 9 600 bit/s, 1 200 m par segment
- Température de fonctionnement
- 0 à +45 °C
- Version
- DI24, 24 entrées TOR, AI24, 16 PT1000 et 8 voies 0-10 V
Contenu et accessoires compatibles
- Module livré avec son support rail DIN
- Maître Modbus : automate, superviseur ou passerelle, par exemple un Universal Gateway MBS en Modbus maître RS-485
- Sondes de température PT1000 pour la version AI24
- Alimentation 24 V DC rail DIN, voir nos alimentations rail DIN
Documentation
Questions fréquentes
Quelle différence entre le MOD-DI24 et le MOD-AI24 ?
Le MOD-DI24 dispose de 24 entrées numériques pour des contacts et états tout-ou-rien, avec une LED par voie. Le MOD-AI24 mesure des grandeurs analogiques : 16 sondes PT1000 et 8 signaux 0-10 V. Le boîtier, le bus Modbus RTU et l'alimentation sont identiques.
Le module peut-il interroger d'autres équipements Modbus ?
Non. Il fonctionne uniquement en esclave Modbus RTU : il répond aux requêtes d'un maître (automate, superviseur ou passerelle) mais n'interroge pas d'autres esclaves.
Quelle longueur de bus et quel débit sont possibles ?
Jusqu'à 1 200 m par segment RS-485, avec un débit jusqu'à 9 600 bit/s. La résistance de terminaison 120 ohms est intégrée au module.
Existe-t-il une version BACnet ?
Oui. Le MBS BACnet IO Module reprend les mêmes versions DI24 et AI24 en BACnet MS/TP natif, maître ou esclave, jusqu'à 76 800 bit/s. Il convient pour une GTB entièrement BACnet.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le Modbus IO Module
Indiquez-nous vos quantités, la version souhaitée (DI24 ou AI24) et le nombre de points à raccorder : un technicien vous répond sous 24 h ouvrées avec une offre adaptée et des tarifs dégressifs selon les volumes. Nous pouvons aussi vous aider à choisir la version la mieux dimensionnée pour votre projet.
