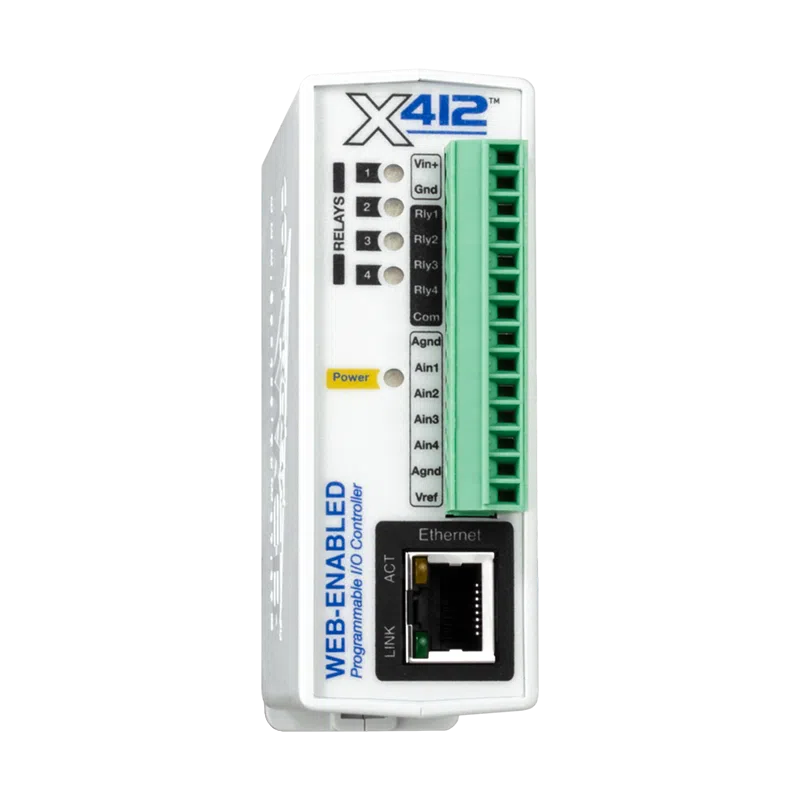

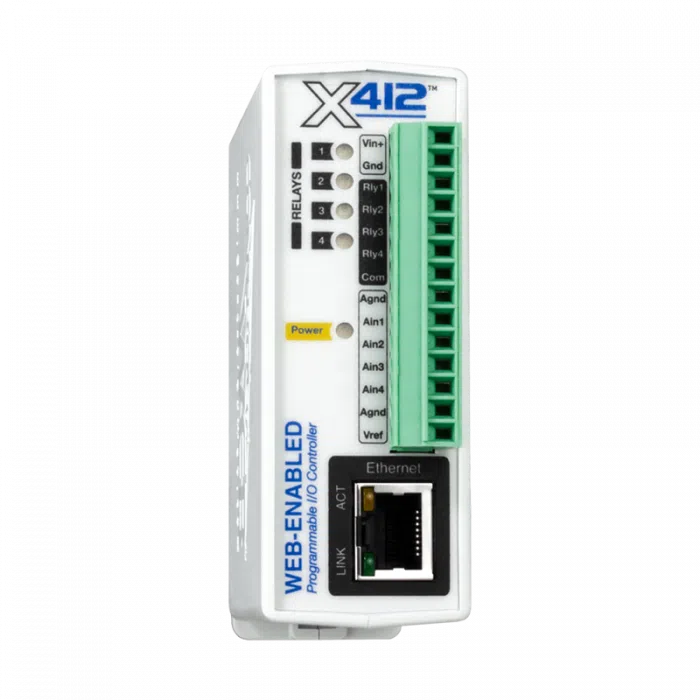

ControlByWEB X-412 - Module E/S Ethernet 4 entrées analogiques et 4 relais
- 4 entrées analogiques 16 bits : ±1,28 à ±10,24 V ou 4-20 mA
- 4 relais SPST 1 A (28 V AC / 24 V DC) pilotés par logique intégrée
- Modbus TCP, SNMP, MQTT, HTTPS TLS 1.2, XML et JSON
- Versions Ethernet, PoE classe 1, Wi-Fi ou cellulaire LTE-M
- 9 à 28 V DC, rail DIN ou mural, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire), LTE-M, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Tension |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Sortie relais |
| Plage de mesure | Tension : ±1,28 à ±10,24 V ; courant : 4-20 mA (0-20 mA) |
| Précision | Entrées analogiques : 16 bits, erreur totale non ajustée ±9 LSB |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Compatibilité | Capteurs 4-20 mA et 0-10 V, modules série 400 ControlByWEB (X-410, X-418, WebRelay...), ControlByWEB Cloud, application CBW Mobile |
| Variante | Ethernet, Ethernet + PoE, Wi-Fi ou cellulaire LTE-M + Wi-Fi |
| Entrées analogiques | 4 x 16 bits, ±1,28 à ±10,24 V ou 4-20 mA |
| Relais | 4 x SPST (Form A), commun partagé, 1 A, 28 V AC / 24 V DC |
| Connecteur | Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (X-412CW) |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE, Wi-Fi + Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M |
- LTE-M
- Wi-Fi
- Aucune (filaire)
- Ethernet
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-412 est un module E/S Ethernet qui associe 4 entrées analogiques 16 bits et 4 relais pour mesurer un capteur et commander un équipement dans le même boîtier. Les entrées acceptent la tension ou le 4-20 mA, ce qui couvre la plupart des capteurs de niveau, de pression ou de débit du bâtiment.
Il s'adresse aux intégrateurs GTB, aux exploitants de réseaux d'eau et aux services techniques qui veulent une petite régulation autonome, consultable et paramétrable depuis un navigateur. La logique intégrée fonctionne sans automate ni logiciel, et les mesures remontent en Modbus TCP, SNMP ou MQTT vers la supervision.
Points forts du X-412
- 4 entrées analogiques 16 bits SAR : simple, différentiel ou 4-20 mA (0-20 mA), shunt interne 200 Ω
- Plages programmables ±1,28 V, ±2,56 V, ±5,12 V et ±10,24 V, impédance supérieure à 500 MΩ
- Réjection de mode commun supérieure à 100 dB, erreur totale non ajustée ±9 LSB
- 4 relais SPST (Form A) à commun partagé, 1 A sous 28 V AC ou 24 V DC, marche/arrêt ou impulsion
- Task Builder : 50 tâches planifiées, 50 conditionnelles, 20 plannings de dérogation, interpréteur BASIC
- Modbus TCP/IP, SNMP, MQTT, HTTPS TLS 1.2, XML et JSON, alertes e-mail
- Versions Ethernet, PoE classe 1, Wi-Fi ou cellulaire LTE-M, garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Eau et assainissement : mesure de niveau par capteur radar 4-20 mA et commande de pompes de relevage.
- CVC tertiaire : lecture de capteurs de pression différentielle ou de température 0-10 V et commande d'un ventilateur ou d'une vanne tout ou rien.
- Locaux techniques : surveillance de la pression d'un réseau ou d'une cuve de fioul avec alarme et coupure par relais.
- Industrie et logistique : petite boucle de contrôle autonome sur gaz ou liquide, avec journal et graphiques.
- Sites isolés : télégestion d'un poste de pompage en LTE-M avec le X-412CW.
Intégration et compatibilité
Le X-412 se raccorde en Ethernet 10/100 Base-T (RJ-45). Une GTB ou un SCADA lit les mesures et commande les relais en Modbus TCP/IP ; la supervision réseau interroge le module en SNMP et une plateforme IoT reçoit les données en MQTT. Les requêtes HTTP renvoient l'état des E/S en XML ou JSON, exploitables par un automate ou un script.
La configuration s'effectue dans le navigateur, sans logiciel. Le module peut piloter les relais et lire les entrées de 32 modules ControlByWEB distants (64 E/S) en pair à pair, et se connecter en option à ControlByWEB Cloud. Le module n'embarque pas de système d'exploitation, ce qui réduit sa surface d'attaque. Voir les modules d'entrées et sorties Ethernet, les contrôleurs programmables et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-412-I | Ethernet, alimentation 9 à 28 V DC | Armoire avec alimentation basse tension |
| X-412-E | Ethernet, PoE classe 1 et/ou 9 à 28 V DC | Local réseau équipé d'un switch PoE |
| X-412W-I | Wi-Fi 802.11 b/g/n et Ethernet, 9 à 28 V DC | Emplacement sans prise réseau |
| X-412CW | Ethernet, Wi-Fi et cellulaire LTE-M, antenne SMA | Site isolé, poste de pompage |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées analogiques | 4, masse partagée, simple, différentiel, 4-20 mA (0-20 mA) ou combinaison |
| Résolution | 16 bits, convertisseur SAR |
| Plages | ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V, 4-20 mA |
| Tension d'entrée max | -12,5 à +12,5 V |
| Impédance d'entrée | Supérieure à 500 MΩ |
| Réjection de mode commun | Supérieure à 100 dB |
| Erreur totale non ajustée | ±9 LSB ; dérive de référence ±5 ppm/°C |
| Shunt 4-20 mA | Interne, 200 Ω, ±0,1 %, 25 ppm (plage ±5,12 V) |
| Fréquence de journalisation | 25 Hz |
| Relais | 4 x SPST (Form A), commun partagé, 1 A, 28 V AC / 24 V DC, contacts AgNi |
| Durée de vie des relais | 100 000 manœuvres électriques, 5 millions mécaniques (min.) |
| Réseau | Ethernet 10/100 Base-T, RJ-45 |
| Wi-Fi (X-412W-I, X-412CW) | IEEE 802.11 b/g/n, 2,412 à 2,462 GHz, WPA2 et WPA3 |
| Cellulaire (X-412CW) | Modem LTE-M, eSIM (eUICC), antenne SMA |
| Protocoles | HTTP, HTTPS, SSL/TLS 1.2, XML, JSON, MQTT, Modbus TCP/IP, SNMP, SMTP, Remote Services |
| Alimentation | X-412-I, X-412W-I, X-412CW : 9 à 28 V DC ; X-412-E : PoE classe 1 (0,44 à 3,84 W) et/ou 9 à 28 V DC |
| Consommation | 295 mA max ; typique à 12 V : 195 mA (-I, -E), 230 mA (W), 260 mA (CW) |
| Journalisation | Flash non volatile, tampon circulaire, jusqu'à 50 688 enregistrements selon configuration (fiche technique v19.7) |
| Réserve par condensateur | 24 h : horloge, variables, état des relais, compteurs |
| Connectique | Bornier débrochable 14 points, pas de 3,81 mm ; RJ-45 |
| Voyants | 7 LED : alimentation, relais 1 à 4, lien et activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 (classe B pour -I, classe A pour -E), CE, UKCA |
| Garantie | 5 ans (constructeur) |
Critères de sélection
- Connectivité radio
- LTE-M, Wi-Fi, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Tension
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Sortie relais
- Plage de mesure
- Tension : ±1,28 à ±10,24 V ; courant : 4-20 mA (0-20 mA)
- Précision
- Entrées analogiques : 16 bits, erreur totale non ajustée ±9 LSB
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Compatibilité
- Capteurs 4-20 mA et 0-10 V, modules série 400 ControlByWEB (X-410, X-418, WebRelay...), ControlByWEB Cloud, application CBW Mobile
- Variante
- Ethernet, Ethernet + PoE, Wi-Fi ou cellulaire LTE-M + Wi-Fi
- Entrées analogiques
- 4 x 16 bits, ±1,28 à ±10,24 V ou 4-20 mA
- Relais
- 4 x SPST (Form A), commun partagé, 1 A, 28 V AC / 24 V DC
- Connecteur
- Bornier débrochable 14 points 3,81 mm, RJ-45, SMA (X-412CW)
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE, Wi-Fi + Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M
Contenu et accessoires compatibles
Le module est livré avec son bornier débrochable 14 points. Accessoires courants : capteurs 4-20 mA (niveau, pression), alimentation 12 V DC ou alimentation rail DIN 24 V, afficheur de boucle, forfait de données cellulaires pour le X-412CW.
Documentation
Questions fréquentes
Quels signaux analogiques le X-412 accepte-t-il ?
Chaque entrée se configure en tension simple ou différentielle sur ±1,28, ±2,56, ±5,12 ou ±10,24 V, ou en boucle de courant 4-20 mA (0-20 mA) grâce à un shunt interne de 200 Ω. Les quatre entrées partagent la même masse. Les capteurs 0-10 V se raccordent sur la plage ±10,24 V.
Le X-412 peut-il réguler seul, sans automate ?
Oui. Le Task Builder intégré déclenche les relais selon des seuils sur les entrées analogiques, des horaires ou l'état d'autres modules, par exemple pour démarrer une pompe sur niveau bas et l'arrêter sur niveau haut. L'interpréteur BASIC couvre les logiques plus fines.
Quelle est la précision de mesure ?
La conversion est réalisée sur 16 bits par un convertisseur SAR, avec une erreur totale non ajustée de ±9 LSB, une impédance d'entrée supérieure à 500 MΩ et une réjection de mode commun supérieure à 100 dB. Les valeurs peuvent être mises à l'échelle en unités physiques.
Quelle différence entre les versions du X-412 ?
Les E/S sont identiques. Le X-412-I s'alimente en 9 à 28 V DC, le X-412-E accepte aussi le PoE classe 1, le X-412W-I ajoute le Wi-Fi et le X-412CW associe Ethernet, Wi-Fi et cellulaire LTE-M avec un forfait de données.
Quelle différence avec le X-418 ?
Le X-412 combine 4 entrées analogiques et 4 relais pour mesurer et agir dans le même boîtier. Le X-418 offre 8 entrées analogiques sans relais : il sert à l'acquisition pure ou commande les relais d'autres modules en pair à pair.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-412
Indiquez le type de capteurs (tension ou 4-20 mA), les charges à commander et la connectivité souhaitée : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Nos techniciens vous aident à paramétrer les plages et la logique de commande.
