ControlByWEB X-16s - Module d'extension 8 entrées analogiques 24 bits
- 8 entrées analogiques 0 à 5 V, asymétriques ou différentielles
- Convertisseur sigma-delta 24 bits, résolution 10 µV
- Sortie de référence 5,00 V (0,04 %) pour potentiomètres et capteurs résistifs
- Alimenté par le bus d'extension du X-400 ou du X-600M, 18 mA sous 24 V DC
- Montage rail DIN, -40 à +65,5 °C, sécurité UL 61010-1 et CSA
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Niveau / distance, Pression, Tension |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA |
| Certifications | UL / cUL |
| Plage de mesure | Tension : -0,1 à 5,1 V |
| Précision | Tension : résolution 10 µV (CAN sigma-delta 24 bits) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Entrées | 8 entrées analogiques 0 à 5 V : 8 asymétriques, 4 différentielles ou combinaison |
| Référence de tension | 5,00 V, 0,04 %, 3 ppm/°C, 25 mA max |
| Connecteur | bornier débrochable 14 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-16s est un module 8 entrées analogiques de précision qui étend un contrôleur X-400 ou X-600M pour acquérir des tensions de capteurs : pression, niveau, courant, position. Il répond aux besoins des intégrateurs et des exploitants qui veulent remonter des mesures analogiques dans un automate web, sans passerelle supplémentaire.
Son convertisseur analogique numérique sigma-delta 24 bits offre une résolution de 10 µV sur une plage de -0,1 à 5,1 V. Les entrées se configurent en huit voies asymétriques, quatre voies différentielles ou un mélange des deux, et deux bornes de référence 5,00 V alimentent directement potentiomètres et capteurs résistifs.
Points forts du X-16s
- 8 entrées analogiques : 8 asymétriques, 4 différentielles ou combinaison
- Plage d'entrée de -0,1 à 5,1 V sur toutes les voies
- CAN sigma-delta 24 bits, résolution 10 µV
- Référence de tension 5,00 V, précision 0,04 %, dérive 3 ppm/°C, 25 mA max
- Entrées à haute impédance : mise à l'échelle 0-10 V ou 4-20 mA par résistances externes
- Pente et décalage réglables par voie, alarmes haute et basse via le contrôleur
- Consommation de 18 mA sous 24 V DC, alimentation par le bus d'extension
- Boîtier rail DIN de 35,7 mm de large, -40 à +65,5 °C
Applications en bâtiment et sur site technique
- Locaux techniques et chaufferies : suivi de la pression d'un réseau de chauffage ou d'eau glacée par un transmetteur analogique.
- Réservoirs et cuves : mesure de niveau d'une cuve de fioul, d'un bassin de rétention ou d'une bâche incendie avec un capteur à sortie tension ou 4-20 mA.
- Salles serveurs et datacenters : remontée d'une mesure de courant par transducteur ou d'une tension de batterie vers le contrôleur, avec alerte sur seuil.
- Sites distants et collectivités : télésurveillance de stations de pompage ou de forages avec un contrôleur X-400C cellulaire.
- Industrie : acquisition de capteurs de position ou de potentiomètres alimentés par la référence 5 V du module.
Intégration et compatibilité
Le X-16s ne possède pas de port réseau. Il se raccorde par câble nappe au bus d'extension RS-485 d'un contrôleur X-400 ou X-600M, qui l'alimente et expose ses mesures. D'après le manuel ControlByWEB, le contrôleur applique une pente et un décalage par voie pour convertir la tension brute en grandeur physique, gère les alarmes haute et basse, envoie des e-mails et publie les valeurs en XML et en Modbus TCP.
Pour un signal 4-20 mA, le constructeur préconise une résistance externe de 250 ohms par voie ; pour un signal 0-10 V, un pont diviseur ramène la tension dans la plage 0-5 V. Le X-16s complète ainsi les modules E/S Ethernet et Modbus et les contrôleurs programmables et RTU pour les projets de supervision technique.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Mise à l'échelle : pente et décalage par voie, réglés depuis le serveur web du contrôleur
- Supervision : via le contrôleur (Modbus TCP, XML, e-mail, commande de relais distants ControlByWEB)
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-16s | Référence unique : 8 entrées analogiques 0 à 5 V, CAN 24 bits | Mesure de tensions de capteurs de précision sur X-400 ou X-600M |
Caractéristiques techniques
| Référence | X-16s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Entrées analogiques | 8 : 8 asymétriques, 4 différentielles ou combinaison |
| Plage d'entrée | -0,1 V (min) à 5,1 V (max), toutes voies |
| Résolution | 10 µV, CAN sigma-delta 24 bits |
| Référence de tension | 5,00 V, 0,04 %, 3 ppm/°C, 25 mA max |
| Mise à l'échelle | 0-10 V ou 4-20 mA par résistances externes (250 ohms en 4-20 mA) |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation | 18 mA sous 24 V DC, 30 mA sous 12 V DC, 40 mA sous 9 V DC |
| Bornier d'entrées | 14 points débrochable, pas de 3,81 mm, fil 16 à 28 AWG |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm (0,100 pouce), alimentation et communication RS-485 |
| Voyant | 1 : présence tension |

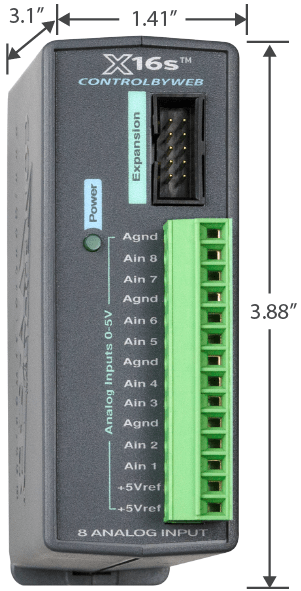

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
| Sécurité électrique | UL 61010-1 3e édition, CSA C22.2 No. 61010-1-12, CCN QUYX / QUYX7 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Pression, Niveau / distance, Tension
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée analogique 4-20 mA, Entrée analogique 0-10 V
- Certifications
- UL / cUL
- Plage de mesure
- Tension : -0,1 à 5,1 V
- Précision
- Tension : résolution 10 µV (CAN sigma-delta 24 bits)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Entrées
- 8 entrées analogiques 0 à 5 V : 8 asymétriques, 4 différentielles ou combinaison
- Référence de tension
- 5,00 V, 0,04 %, 3 ppm/°C, 25 mA max
- Connecteur
- bornier débrochable 14 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points
Contenu et accessoires compatibles
Le X-16s se raccorde au contrôleur par le câble d'extension ControlByWEB, choisi selon le nombre de modules chaînés. Un connecteur 14 points de rechange existe chez le constructeur. Le module s'associe à un contrôleur X-400 ou X-600M et à des transmetteurs de pression, de niveau ou de courant à sortie analogique.
Documentation
Questions fréquentes
Le X-16s accepte-t-il un capteur 4-20 mA ?
Oui, avec une résistance externe de 250 ohms par voie, comme l'indique le manuel ControlByWEB : le courant 4-20 mA devient une tension de 1 à 5 V, que le contrôleur convertit ensuite en grandeur physique avec la pente et le décalage.
Peut-on mesurer un signal 0-10 V ?
Les entrées acceptent nativement -0,1 à 5,1 V. Leur haute impédance permet de ramener un signal 0-10 V dans cette plage avec un pont de résistances externe, selon le schéma du manuel.
Quelle différence avec le X-22s ?
ControlByWEB présente le X-22s comme le modèle analogique plus récent : ses entrées se configurent en ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V ou 4-20 mA sans résistance externe. Le X-16s reste pertinent pour les mesures 0-5 V de haute résolution et la référence 5 V intégrée.
Le X-16s doit-il être alimenté séparément ?
Non. Il est alimenté par la nappe du bus d'extension, à partir de l'alimentation 9 à 28 V DC du contrôleur X-400 ou X-600M. Sa consommation typique est de 18 mA sous 24 V DC.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
