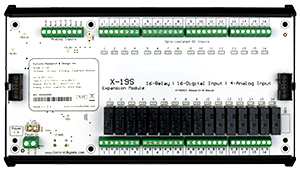

Réf. X-19sControlByWEB X-19s - Module d'extension 16 relais, 16 entrées et 4 analogiques
- 16 relais SPST 2 A, 30 V DC ou 30 V AC, marche/arrêt ou impulsion
- 16 entrées optoisolées 4 à 28 V DC avec compteurs 32 bits jusqu’à 100 Hz
- 4 entrées analogiques 0 à 5 V DC, résolution 12 bits
- Bus d’extension RS-485 vers contrôleur X-600M ou X-400
- Alimentation 9 à 28 V DC, rail DIN, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Impulsions, Ouverture / contact, Tension |
| Usage | Chaîne du froid, Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie relais |
| Plage de mesure | Entrées analogiques : 0 à 5 V DC |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-600M, ControlByWEB X-400 |
| Relais | 16 SPST, 2 A, 30 V DC / 30 V AC, marche/arrêt ou impulsion |
| Entrées numériques | 16 optoisolées 4 à 28 V DC, comptage 32 bits 100 Hz |
| Entrées analogiques | 4 x 0 à 5 V DC, 12 bits |
| Connecteur | Borniers à vis débrochables pas 3,81 mm, bus ruban 2 x 5 |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le ControlByWEB X-19s est un module d'extension d'E/S haute densité qui ajoute 16 relais, 16 entrées numériques optoisolées et 4 entrées analogiques à un contrôleur IP X-600M ou X-400. Il s'adresse aux intégrateurs GTB, aux équipes de maintenance et aux constructeurs d'équipements qui doivent surveiller et commander de nombreux points sur un même site sans multiplier les automates.
Monté sur rail DIN à côté du contrôleur et relié par un simple câble ruban, il hérite de toutes les fonctions du maître : pages web, logique événementielle, planification, historique, alertes e-mail et intégration Modbus TCP. Un seul module remplace ainsi plusieurs cartes d'E/S et simplifie le câblage d'une armoire de supervision technique.
Points forts du X-19s
- 16 relais SPST 2 A sous 30 V DC ou 30 V AC, en marche/arrêt ou en impulsion de 0,1 à 86 400 s
- 16 entrées numériques optoisolées 4 à 28 V DC, isolation 1 500 V
- 16 compteurs 32 bits jusqu'à 100 Hz pour les sorties impulsions de compteurs
- 4 entrées analogiques 0 à 5 V DC en 12 bits et une référence 5,000 V ±0,04 %
- Borniers à vis débrochables au pas de 3,81 mm, fils de 16 à 28 AWG
- 33 voyants : alimentation, état de chaque relais et de chaque entrée
- Alimentation 9 à 28 V DC (24 V conseillé), 12 mA relais ouverts et 250 mA tous relais fermés en 24 V
- Plage de fonctionnement de -40 à +65,5 °C, montage sur rail DIN 35 mm
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : report d'états de portes, de contacts de tableaux et commande d'éclairage via contacteurs, depuis une seule interface web.
- Logistique et chaîne du froid : surveillance des portes de chambres froides et des défauts de groupes frigorifiques, alarme par e-mail.
- Comptage : relevé des impulsions de compteurs d'eau, de gaz ou d'énergie sur les 16 entrées de comptage.
- Industrie et sites techniques : pilotage d'électrovannes basse tension, de voyants et de sirènes, report de défauts machines.
Intégration et compatibilité
Le X-19s ne possède pas de port réseau : il communique en RS-485 sur le bus d'extension du contrôleur (câble ruban 10 conducteurs détrompé, connecteur 2 x 5 au pas de 2,54 mm). Le X-600M ou le X-400 détecte le module, crée ses entrées et sorties dans l'interface web et les expose ensuite à la supervision. Le X-400 propose notamment Modbus TCP, SNMP v1, v2c et v3, XML sur HTTP et l'envoi d'e-mails ; le X-600M ajoute la programmation en Lua et des tableaux de bord personnalisables. Côté GTB ou SCADA, les points du X-19s se lisent donc comme des registres Modbus TCP du contrôleur.
Les entrées numériques peuvent afficher un état, commander un relais local ou un relais distant d'un autre équipement ControlByWEB, et compter. Les entrées analogiques acceptent une pente et un décalage pour convertir directement la tension en grandeur physique. Plusieurs X-19s et d'autres modules E/S Ethernet et Modbus peuvent être chaînés sur le même bus.
Caractéristiques techniques
| Référence | X-19s |
| Contrôleurs maîtres | ControlByWEB X-600M ou X-400 (bus d'extension) |
| Relais | 16, contact SPST, 2 A max, 30 V DC ou 30 V AC max, usage général |
| Modes des relais | Marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Durée de vie des relais | 100 000 manœuvres électriques, 5 millions de cycles mécaniques (min.) |
| Entrées numériques | 16 optoisolées, 4 à 28 V DC, seuil haut 4 V, seuil bas 1,5 V, isolation 1 500 V |
| Courant d'entrée | 950 µA à 4 V, 8,5 mA à 26 V, temps de maintien mini 5 ms |
| Comptage | 16 compteurs 32 bits, 100 Hz max, front montant, descendant ou les deux |
| Entrées analogiques | 4 asymétriques 0 à 5 V DC, 12 bits |
| Référence de tension | 5,000 V ±0,04 %, 3 ppm, 25 mA max |
| Raccordement | Borniers à vis débrochables au pas de 3,81 mm, fils 16 à 28 AWG |
| Bus d'extension | Câble ruban 2 x 5 points détrompé, pas de 0,100 pouce, communication RS-485 |
| Alimentation | 9 à 28 V DC (24 V conseillé) sur bornier dédié |
| Consommation typique à 25 °C | 9 V : 20 mA / 650 mA ; 12 V : 16 mA / 490 mA ; 24 V : 12 mA / 250 mA (relais ouverts / tous fermés) |
| Voyants | 33 (alimentation, relais 1 à 16, entrées 1 à 16) |

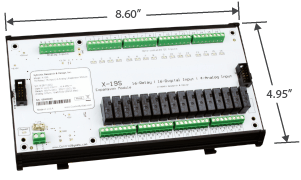

| Dimensions | 218,44 x 125,73 x 49,78 mm |
| Poids | 342 g |
| Boîtier | PVC, classement au feu UL94 V1, montage rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Environnement | Usage intérieur ou emplacement protégé NEMA 4, altitude jusqu'à 2 000 m |
| Compatibilité électromagnétique | CISPR 22, CISPR 24, FCC partie 15 classe B, EN 55022, EN 55024 |
| Garantie constructeur | 5 ans (manuel utilisateur) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Ouverture / contact, Tension, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Chaîne du froid, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Sortie relais
- Plage de mesure
- Entrées analogiques : 0 à 5 V DC
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-600M, ControlByWEB X-400
- Relais
- 16 SPST, 2 A, 30 V DC / 30 V AC, marche/arrêt ou impulsion
- Entrées numériques
- 16 optoisolées 4 à 28 V DC, comptage 32 bits 100 Hz
- Entrées analogiques
- 4 x 0 à 5 V DC, 12 bits
- Connecteur
- Borniers à vis débrochables pas 3,81 mm, bus ruban 2 x 5
Contenu et accessoires compatibles
Le X-19s est livré avec un câble ruban court pour le relier au contrôleur voisin. Pour un montage plus espacé, des câbles d'extension plus longs existent, ainsi qu'un injecteur d'alimentation pour le bus. Prévoir une alimentation rail DIN 24 V dimensionnée pour le contrôleur et ses modules. Voir l'ensemble de la gamme ControlByWEB.
Documentation
Questions fréquentes
Le X-19s peut-il commuter directement une charge en 230 V ?
Non. Ses 16 relais SPST sont limités à 30 V DC ou 30 V AC et 2 A. Pour piloter un circuit 230 V (éclairage, ventilateur, pompe), le relais du X-19s commande la bobine très basse tension d'un contacteur ou d'un relais d'interface installé dans le tableau.
Avec quels contrôleurs le X-19s fonctionne-t-il ?
C'est un module esclave : il ne dispose pas de port Ethernet et doit être raccordé au bus d'extension d'un contrôleur ControlByWEB X-600M ou X-400. Le contrôleur assure l'interface web, la logique, l'historique et la communication avec la supervision.
Faut-il une alimentation dédiée pour le X-19s ?
Oui. Contrairement aux petits modules d'extension alimentés par le câble ruban, le X-19s possède deux bornes d'alimentation 9 à 28 V DC car le bus ne peut pas fournir le courant de ses 16 relais. Le constructeur conseille de le raccorder à la même alimentation 24 V que le contrôleur maître ; prévoir jusqu'à 250 mA en 24 V quand tous les relais sont collés.
Les entrées numériques peuvent-elles compter les impulsions d'un compteur d'eau ou d'énergie ?
Oui. Chacune des 16 entrées optoisolées intègre un compteur 32 bits jusqu'à 100 Hz, avec déclenchement sur front montant, descendant ou les deux. Elles acceptent un signal de 4 à 28 V DC, ce qui couvre les sorties impulsions des compteurs d'eau, de gaz et d'énergie alimentées en 12 ou 24 V.
Quelle différence avec les autres modules d'extension ControlByWEB ?
Le X-19s est le module le plus dense de la gamme : 36 points d'E/S mixtes dans un seul boîtier. Les autres modules d'extension sont plus spécialisés (relais seuls, entrées numériques seules, entrées analogiques comme le X-22s) et se combinent sur le même bus pour composer l'installation.
