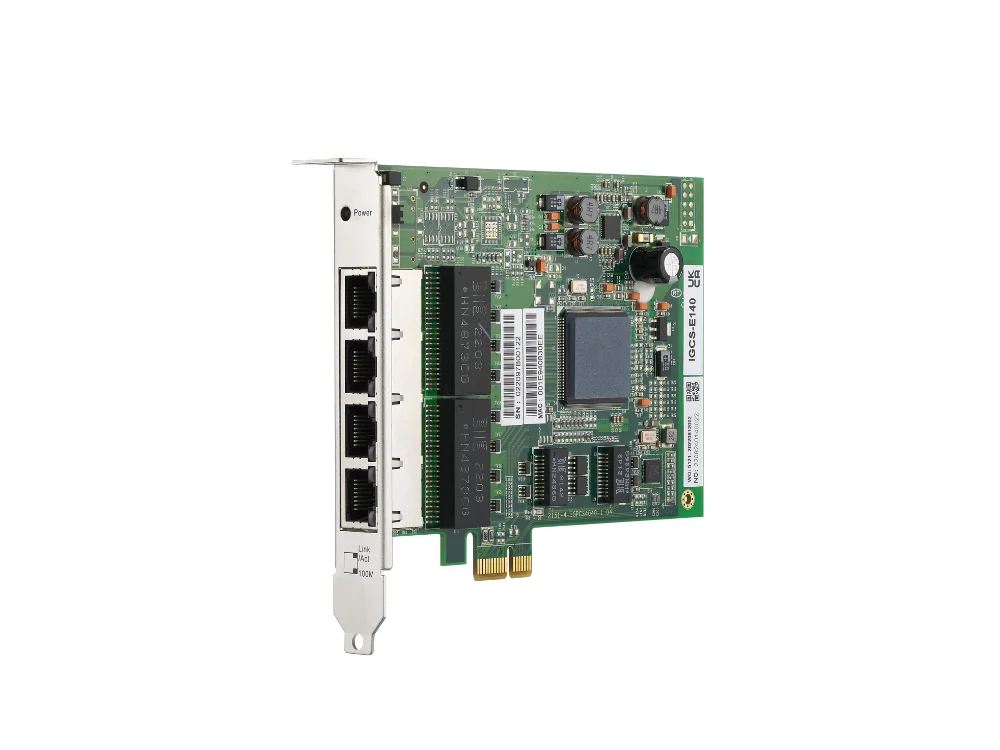

ORing IGCS-E140 - Carte switch PCIe Gigabit non manageable 4 ports
- 4 ports RJ45 10/100/1000BASE-T(X), switch non manageable intégré
- Carte PCIe x1 rév. 1.1, compatible emplacements x4, x8 et x16
- Alimentée par le bus PCIe, 4,2 W typiques
- Trames jumbo 10 Ko, store-and-forward, contrôle de flux
- -10 à 60 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Gigabit, Non administrable |
| Autonomie | Sans objet (alimenté) |
| Bus | PCI Express x1 rév. 1.1, compatible x4, x8, x16 |
| Connecteur | 4 x RJ45 |
| Température de fonctionnement | -10 à 60 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La ORing IGCS-E140 est une carte switch PCIe Gigabit non manageable qui ajoute 4 ports RJ45 10/100/1000BASE-T(X) à un PC industriel ou à un système embarqué. Elle s'adresse aux intégrateurs et aux bureaux d'études qui équipent un poste de supervision, un serveur d'acquisition ou un PC de vision et veulent raccorder plusieurs équipements Ethernet sans ajouter de switch dans l'armoire.
Montée dans un emplacement PCI Express, la carte est alimentée par le bus et ne demande aucun câblage d'alimentation. Les quatre ports négocient automatiquement leur débit et le croisement des paires, ce qui simplifie la mise en service. Pour un réseau plus étendu, voyez nos switchs Ethernet industriels rail DIN et rack.
Points forts du IGCS-E140
- 4 ports RJ45 10/100/1000BASE-T(X) avec MDI/MDI-X automatique
- Bus PCIe x1 révision 1.1, compatible avec les emplacements x4, x8 et x16
- Alimentation par le bus PCIe, consommation typique de 4,2 W
- Commutation store-and-forward, table de 1 000 adresses MAC (1K)
- Trames jumbo jusqu'à 10 Ko et contrôle de flux IEEE 802.3x
- Carte compacte : 21 x 146 x 121 mm pour 105 g
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Poste de supervision GTB ou hyperviseur : raccordement direct de quelques automates, passerelles ou centrales sur un réseau technique séparé du réseau bureautique
- PC de vision ou d'enregistrement vidéo : connexion de caméras IP au plus près du serveur, sans switch intermédiaire
- Datacenter et salle technique : serveur d'acquisition qui interroge plusieurs équipements de mesure (compteurs, onduleurs, centrales d'alarme) sur un segment dédié
- Banc de test et atelier : PC de configuration qui dialogue avec plusieurs équipements Ethernet en même temps
Intégration et compatibilité
L'IGCS-E140 est vue par le système d'exploitation comme une carte réseau. Sa fiche technique renvoie vers la page de pilotes du fabricant du contrôleur (Realtek) pour la prise en charge des systèmes d'exploitation. Les protocoles applicatifs (Modbus TCP, BACnet/IP, MQTT, SNMP, ONVIF pour les caméras) passent de manière transparente : la carte ne filtre ni ne modifie les trames.
Elle répond aux normes IEEE 802.3, 802.3u et 802.3ab pour le 10, le 100 et le 1000 Mbit/s. Ses voyants indiquent la présence d'alimentation, le lien, l'activité et la vitesse de chaque port. Retrouvez les autres équipements du constructeur sur la page de la marque ORing.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 4 x RJ45 10/100/1000BASE-T(X), MDI/MDI-X automatique |
| Bus hôte | PCI Express x1, révision 1.1 (compatible x4, x8, x16) |
| Normes Ethernet | IEEE 802.3, 802.3u, 802.3ab, 802.3x (contrôle de flux) |
| Commutation | Store-and-forward, table MAC 1K |
| Trames jumbo | 10 Ko |
| Alimentation | Par le bus PCIe, protection contre les surcharges |
| Consommation typique | 4,2 W |
| Format | Carte ouverte (open type) |
| Dimensions (L x P x H) | 21 x 146 x 121 mm |
| Poids | 105 g |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55035, EN 55032), FCC Part 15 B classe A |
| Sécurité | EN 62368-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 1 323 026 heures |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Alimenté par le bus
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Gigabit
- Autonomie
- Sans objet (alimenté)
- Bus
- PCI Express x1 rév. 1.1, compatible x4, x8, x16
- Connecteur
- 4 x RJ45
- Température de fonctionnement
- -10 à 60 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livrée avec la carte IGCS-E140, un support logiciel ORing et un guide d'installation rapide. Pour relier le PC à un réseau fibre, associez-la à un switch ou à un convertisseur fibre de la gamme.
Documentation
Questions fréquentes
La carte IGCS-E140 se comporte-t-elle comme un switch ou comme une carte réseau ?
Les deux. Elle intègre un contrôleur réseau relié au PC par le bus PCI Express et un switch Gigabit non manageable de 4 ports RJ45. Le PC dispose d'une interface réseau, et les équipements branchés sur les 4 ports communiquent entre eux et avec le PC sans switch externe.
Dans quel emplacement PCIe peut-on l'installer ?
La carte est au format PCIe x1, conforme à la révision 1.1 de l'interface. Elle fonctionne aussi dans un emplacement x4, x8 ou x16 de la carte mère.
Faut-il une alimentation externe ?
Non. La carte est alimentée par le bus PCIe, avec une consommation typique de 4,2 W et une protection contre les surcharges de courant.
La carte est-elle administrable (VLAN, SNMP) ?
Non, c'est un modèle non manageable : négociation automatique du débit, MDI/MDI-X automatique, contrôle de flux et trames jumbo de 10 Ko. Pour des VLAN ou une supervision SNMP, il faut un switch manageable externe de la gamme ORing.
Quelle est la plage de température de fonctionnement ?
De -10 à 60 °C, avec 5 à 95 % d'humidité sans condensation. Le stockage est admis de -40 à 85 °C. Le PC hôte doit donc rester dans un environnement tempéré ou ventilé.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGCS-E140
Indiquez-nous le PC hôte et le nombre d'équipements à raccorder : nous confirmons la compatibilité et vous répondons sous 24 h ouvrées. Les tarifs dépendent des quantités et sont établis sur devis.
