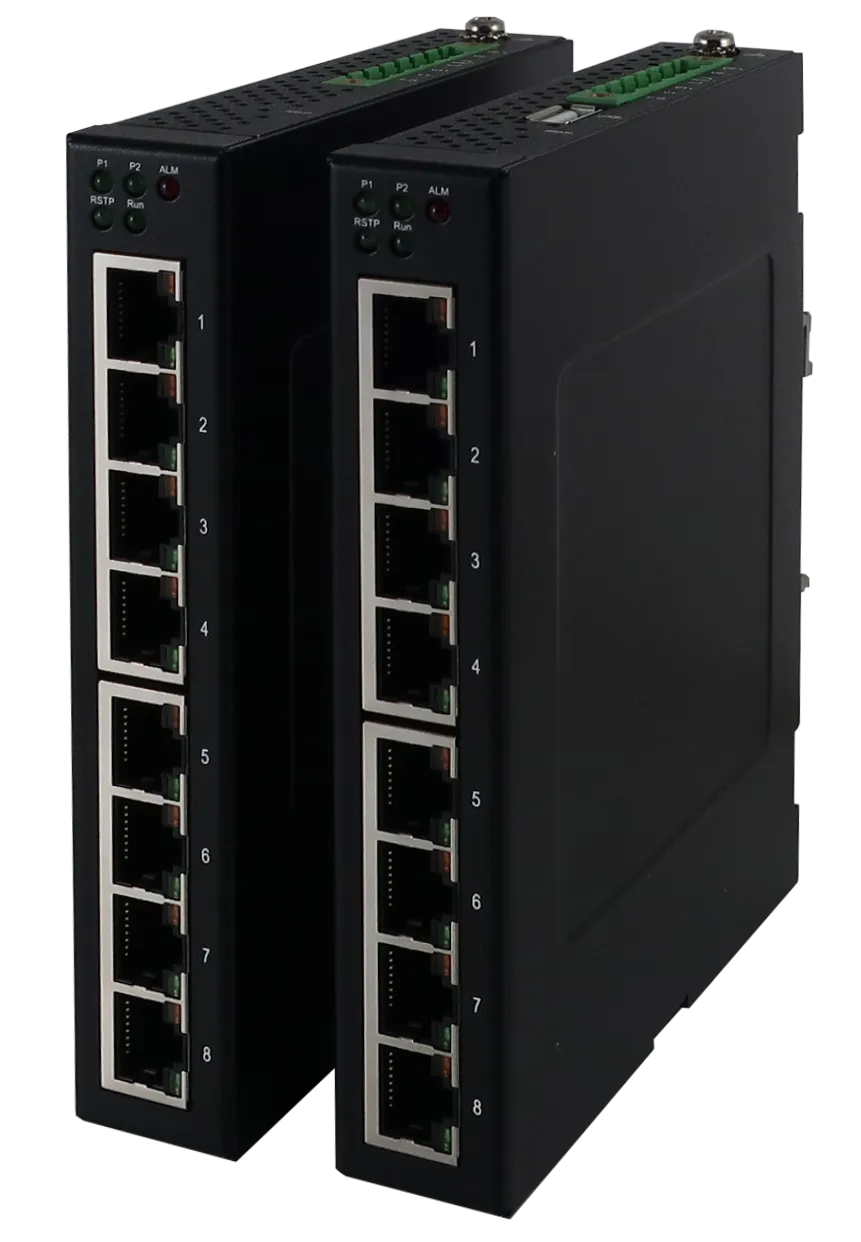

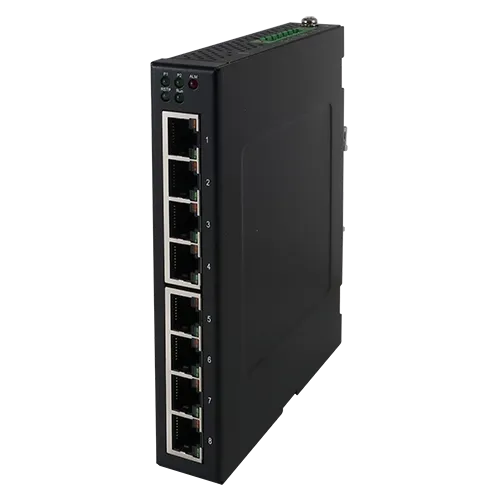

ATOP EH3408 - Switch Ethernet industriel slim semi-manageable 8 ports
- 8 ports RJ45 10/100 Mbit/s dans 25,4 mm de largeur
- VLAN, QoS, redondance STP/RSTP, SNMP v1/v2/v3, Syslog
- Sauvegarde et restauration automatiques sur Micro-SD ou USB
- Double entrée 12 à 48 VDC, 6 W, boîtier IP30 rail DIN
- -10 à 60 °C ou -40 à 75 °C, UL 62368-1, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Administrable, Redondance en anneau |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 8 x RJ45 10/100 Mbit/s |
| Sauvegarde de configuration | Micro-SD ou USB selon version |
| Administration | Interface web HTTPS, SNMP v1/v2/v3, Syslog, LLDP |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C selon version |
| Sauvegarde | Micro-SD, USB |
| Température | Standard (-10 à 60 °C), Étendue (-40 à 75 °C) |
- Aucune (filaire)
- Ethernet
- SNMP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch Ethernet industriel manageable 8 ports ATOP EH3408 loge 8 ports RJ45 10/100 Mbit/s dans un boîtier de 25,4 mm de largeur. Semi-manageable (lite-managed), il apporte VLAN, QoS, redondance RSTP et supervision SNMP, sans la complexité d'un switch d'agrégation.
Il vise les armoires GTB et les coffrets techniques où chaque centimètre de rail DIN compte. Sa sauvegarde automatique de configuration sur carte Micro-SD ou clé USB facilite la maintenance : un technicien remplace l'appareil et retrouve tous les réglages sans ordinateur. Il rejoint nos switchs Ethernet industriels de la gamme ATOP.
Points forts du EH3408
- 8 ports RJ45 10/100 Mbit/s, auto MDI/MDI-X, 25,4 x 140 x 112 mm
- VLAN 802.1Q (table de 4 096), 8 files de priorité QoS, 4 groupes d'agrégation
- Redondance STP et RSTP (IEEE 802.1D-2004 et 802.1w)
- SNMP v1/v2/v3 avec traps, RMON, LLDP, Syslog, NTP/SNTP, interface web HTTPS
- Sauvegarde et restauration automatiques de la configuration sur Micro-SD ou USB
- Double entrée DC redondante 12 à 48 V, 6 W, protection contre l'inversion de polarité
- Fonctions de sécurité inspirées de l'IEC 62443-4-2, plusieurs niveaux de comptes
- MTBF de 20 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire GTB d'immeuble tertiaire : VLAN distincts pour l'automate, les compteurs d'énergie et le poste de supervision
- Sous-station de chauffage urbain ou local CVC : switch étroit dans un coffret déjà équipé, version -40 à 75 °C
- Établissement scolaire ou de santé : remplacement rapide par le personnel technique grâce à la carte de sauvegarde
- Station de pompage ou site de collectivité : remontée des alarmes réseau en SNMP vers le centre d'exploitation
- Ligne de production : QoS pour prioriser les trames PROFINET ou EtherNet/IP
Intégration et compatibilité
L'EH3408 achemine les protocoles du bâtiment (BACnet/IP, Modbus TCP, MQTT, OPC UA) et permet de les séparer par VLAN. Il se supervise en SNMP v1, v2 ou v3 avec ses MIB (RFC 1213, Ethernet-like, IF, LLDP, Bridge), envoie ses événements en Syslog et signale les défauts par une sortie relais d'alarme.
La configuration se fait par navigateur web (adresse par défaut 10.0.50.1), avec plusieurs niveaux de comptes pour distinguer exploitant et administrateur. Il s'associe aux passerelles Modbus ATOP pour raccorder des équipements série au réseau IP de l'armoire.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EH3408S0001G (EH3408s) | Sauvegarde sur carte Micro-SD, -10 à 60 °C | Armoire en local tempéré |
| 1P1EH3408U0001G (EH3408u) | Sauvegarde sur clé USB, -10 à 60 °C | Armoire en local tempéré, clé USB standard |
| 1P1EH3408IS001G (EH3408Is) | Sauvegarde Micro-SD, -40 à 75 °C | Local non chauffé, toiture, extérieur en coffret |
| 1P1EH3408IU001G (EH3408Iu) | Sauvegarde USB, -40 à 75 °C | Site technique exposé au froid ou à la chaleur |
Caractéristiques techniques
| Ports | 8 x RJ45 10/100BASE-T(X), auto MDI/MDI-X |
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1D-2004, 802.1w, 802.1Q, 802.1AB |
| Protocoles | IPv4, SNMP v1/v2/v3, traps SNMP, RMON, LLDP, Syslog, HTTPS, client DHCP, NTP, SNTP |
| Redondance | STP, RSTP |
| Commutation | 8 files de priorité, 4 096 VLAN, 4 groupes d'agrégation, table MAC 16K, tampon 1 Mbit |
| Trames jumbo | 1 664 octets |
| MIB SNMP | RFC 1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB |
| Stockage externe | 1 port USB ou 1 lecteur Micro-SD selon version |
| Voyants | PWR1, PWR2, ALM, LAN, Ring, Run |
| Alimentation | 12 à 48 VDC, double entrée redondante, protection contre l'inversion de polarité |
| Consommation | 6 W |
| Boîtier | IP30, métal noir |
| Dimensions (L x H x P) | 25,4 x 140 x 112 mm |

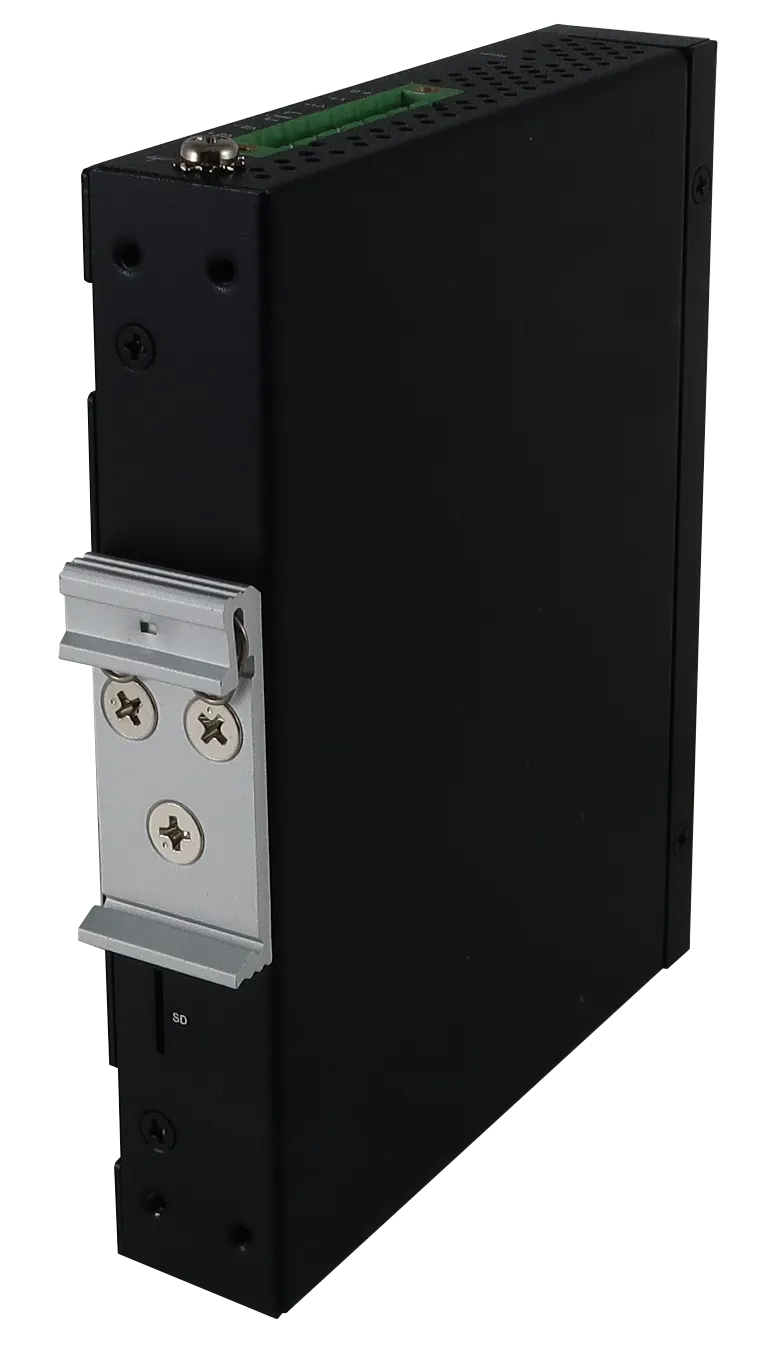

| Montage | Rail DIN, mural avec kit optionnel |
| Bouton de réinitialisation | Oui |
| Température de fonctionnement | -10 à 60 °C (EH3408s, EH3408u) ou -40 à 75 °C (EH3408Is, EH3408Iu) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité | UL, IEC (CB) et EN 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032 classe A, EN 55035, EN 61000-6-2, EN 61000-6-4 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-64 |
| MTBF | 20 ans |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Administrable, Redondance en anneau
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 8 x RJ45 10/100 Mbit/s
- Sauvegarde de configuration
- Micro-SD ou USB selon version
- Administration
- Interface web HTTPS, SNMP v1/v2/v3, Syslog, LLDP
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C selon version
- Sauvegarde
- Micro-SD, USB
- Température
- Standard (-10 à 60 °C), Étendue (-40 à 75 °C)
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour ce switch :
- Kit de fixation murale WALL MOUNT-P13 en acier
- Alimentation rail DIN SDR-75-24 (24 VDC, 3,2 A, 75 W), à retrouver parmi nos alimentations rail DIN
- Carte Micro-SD ou clé USB pour la sauvegarde, selon la version
Documentation
Questions fréquentes
À quoi sert la sauvegarde Micro-SD ou USB ?
Le switch enregistre régulièrement sa configuration sur la carte Micro-SD ou la clé USB. En cas de panne, il suffit de placer le support dans un switch neuf pour retrouver tous les réglages, sans ordinateur ni compétence réseau sur place.
Quelle version de température choisir ?
Les versions standard (EH3408s et EH3408u) fonctionnent de -10 à 60 °C et suffisent pour une armoire en local chauffé. Les versions EH3408Is et EH3408Iu tiennent de -40 à 75 °C pour les locaux non chauffés, les toitures ou les coffrets extérieurs.
Le switch est-il Gigabit ?
Non. Les 8 ports RJ45 sont en Fast Ethernet 10/100 Mbit/s, ce qui suffit pour les automates, compteurs, passerelles et équipements GTB. Pour de la vidéo ou du PoE, orientez-vous vers l'EHG6500, Gigabit et semi-manageable.
Peut-on le superviser depuis l'outil de l'exploitant ?
Oui. Il gère SNMP v1, v2 et v3 avec traps, RMON, LLDP et Syslog, et se synchronise par NTP. La configuration se fait par une interface web HTTPS, avec plusieurs niveaux de comptes utilisateurs.
Quelle place occupe-t-il sur le rail DIN ?
25,4 mm de largeur seulement, pour 140 mm de hauteur et 112 mm de profondeur : il se loge dans les armoires déjà chargées.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EH3408
Indiquez le support de sauvegarde, la plage de température et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut vous aider à choisir entre Fast Ethernet et Gigabit selon vos équipements.
