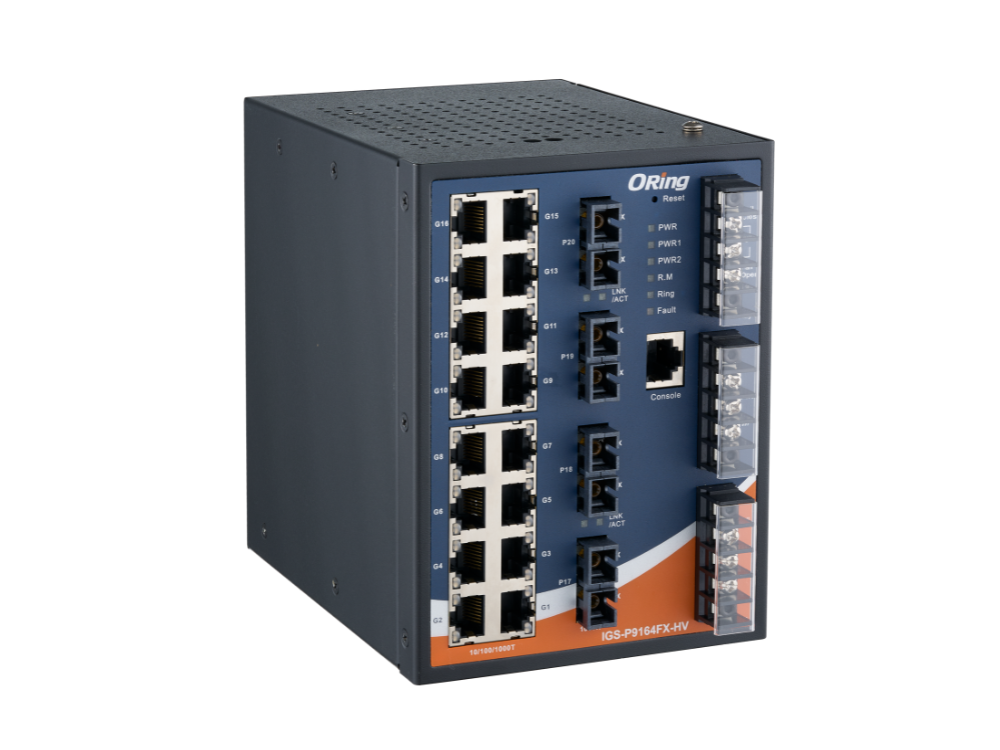

ORing IGS-P9164 - Switch Gigabit manageable IEC 61850-3 20 ports, uplinks fibre
- 20 ports : 16 RJ45 Gigabit et 4 uplinks fibre SC ou combo SFP
- IEC 61850-3, IEEE 1613, certifié IEC 62443-4-2
- Fibre intégrée de 550 m à 30 km selon la version
- O-Ring moins de 30 ms, MRP, IEEE 1588v2, Modbus TCP, SNMP v3
- Alimentation HV ou LV, IP30, -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Ports | 16 x RJ45 Gigabit et 4 x fibre SC ou combo SFP |
| Connecteur | RJ45, SC ou SFP, bornier, console RJ45 |
| Cybersécurité | IEC 62443-4-2 |
| Température de fonctionnement | -40 à 85 °C |
| Garantie | 5 ans |
| Uplinks | 4 fibres FE MM SC, 4 fibres FE SM SC, 4 fibres Gigabit MM SC, 4 fibres Gigabit SM SC, Combo Gigabit |
| Alimentation (version) | Haute tension, Basse tension |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Tarif professionnel sur devisRéponse sous 24 h ouvrées
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
La série ORing IGS-P9164 regroupe des switchs IEC 61850-3 Gigabit manageables de 20 ports : 16 ports RJ45 10/100/1000BASE-T(X) et 4 liaisons montantes en fibre SC intégrée ou en ports combo SFP. Conformes IEC 61850-3 et IEEE 1613, certifiés IEC 62443-4-2, ils équipent les postes électriques, la production d'énergie et les sites techniques qui raccordent beaucoup d'équipements cuivre à un anneau fibre.
Dix références combinent liaison montante et alimentation, toutes de -40 à 85 °C. Comparez-les avec l'ensemble de nos switchs Ethernet industriels.
Points forts du IGS-P9164
- 16 ports RJ45 10/100/1000BASE-T(X) et 4 liaisons montantes fibre SC ou combo SFP
- Fibre intégrée de 550 m (1000BASE-SX) à 30 km (100BASE-FX monomode), bilan optique jusqu'à 19 dB
- Conforme IEC 61850-3 et IEEE 1613, serveur MMS et QoS IEC 61850
- Développé selon IEC 62443-4-1, certifié IEC 62443-4-2
- O-Ring avec reprise en moins de 30 ms sur 250 switchs, Open-Ring, O-Chain, MSTP, MRP
- IEEE 1588v2, Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP
- Double alimentation HV (85 à 264 VAC / 88 à 300 VDC) ou LV (12 à 48 VDC), 17 à 21 W
- IP30, -40 à 85 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Poste de livraison ou de transformation : raccordement cuivre des relais de protection, compteurs et automates, avec anneau fibre vers le poste voisin
- Production d'énergie (photovoltaïque, cogénération, hydraulique) : armoire de poste qui concentre onduleurs et centrales de mesure
- Datacenter : réseau de supervision électrique des postes HTA et des TGBT, séparé du réseau IT
Intégration et compatibilité
Administration par interface web HTTPS, Telnet, console RS-232 sur RJ45 ou logiciel ORing Open-Vision. Supervision en SNMP v1/v2c/v3 et RMON, échanges Modbus TCP avec un automate ou une GTB, alertes par e-mail (client SMTP) et relais de défaut 1 A sous 24 VDC.
Fonctions réseau : VLAN 802.1Q (4 095) avec GVRP, QoS 802.1p et par application, gestion de bande passante par adresse IP, LACP, IGMP v2/v3, DHCP serveur/client/relais, serveur NTP, IPv6, 802.3az. Sur les versions GC, équipez les ports combo avec nos modules SFP. La gamme complète est sur la page de la marque ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGS-P9164FX-MM-SC-HV | 16 RJ45 Gigabit + 4 x 100BASE-FX multimode SC (2 km, 1310 nm), 85-264 VAC / 88-300 VDC, 20,7 W | Liaison 100 Mbit/s multimode vers des équipements existants |
| IGS-P9164FX-MM-SC-LV | 16 RJ45 Gigabit + 4 x 100BASE-FX multimode SC (2 km, 1310 nm), 12-48 VDC, 21 W | Liaison 100 Mbit/s multimode vers des équipements existants |
| IGS-P9164FX-SS-SC-HV | 16 RJ45 Gigabit + 4 x 100BASE-FX monomode SC (30 km, 1310 nm), 85-264 VAC / 88-300 VDC, 19,3 W | Liaison 100 Mbit/s longue distance entre postes |
| IGS-P9164FX-SS-SC-LV | 16 RJ45 Gigabit + 4 x 100BASE-FX monomode SC (30 km, 1310 nm), 12-48 VDC, 21 W | Liaison 100 Mbit/s longue distance entre postes |
| IGS-P9164GF-MM-SC-HV | 16 RJ45 Gigabit + 4 x 1000BASE-SX multimode SC (550 m, 850 nm), 85-264 VAC / 88-300 VDC, 18,5 W | Anneau Gigabit dans un bâtiment ou un site compact |
| IGS-P9164GF-MM-SC-LV | 16 RJ45 Gigabit + 4 x 1000BASE-SX multimode SC (550 m, 850 nm), 12-48 VDC, 18 W | Anneau Gigabit dans un bâtiment ou un site compact |
| IGS-P9164GF-SS-SC-HV | 16 RJ45 Gigabit + 4 x 1000BASE-LX monomode SC (10 km, 1310 nm), 85-264 VAC / 88-300 VDC, 18,5 W | Anneau Gigabit entre bâtiments ou postes jusqu'à 10 km |
| IGS-P9164GF-SS-SC-LV | 16 RJ45 Gigabit + 4 x 1000BASE-LX monomode SC (10 km, 1310 nm), 12-48 VDC, 18 W | Anneau Gigabit entre bâtiments ou postes jusqu'à 10 km |
| IGS-P9164GC-HV | 16 RJ45 Gigabit + 4 combo RJ45 / SFP 100/1000, 85-264 VAC / 88-300 VDC, 18 W | Choix libre du module SFP ou raccordement cuivre |
| IGS-P9164GC-LV | 16 RJ45 Gigabit + 4 combo RJ45 / SFP 100/1000, 12-48 VDC, 17 W | Choix libre du module SFP ou raccordement cuivre |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 16 x RJ45 10/100/1000BASE-T(X) |
| Liaisons montantes | 4 x fibre SC (GF : 1000BASE-SX/LX, FX : 100BASE-FX) ou 4 x combo RJ45 / SFP 100/1000BASE-X (GC) |
| Portée fibre intégrée | 550 m (GF-MM, 850 nm), 10 km (GF-SS, 1310 nm), 2 km (FX-MM, 1310 nm), 30 km (FX-SS, 1310 nm) |
| Bilan optique | 8,5 dB (GF-MM), 10,5 dB (GF-SS), 7,5 dB (FX-MM), 19 dB (FX-SS) |
| Console | RS-232 sur RJ45, 115 200 bit/s |
| Commutation | Store-and-forward, latence 7 µs, 40 Gbit/s, table MAC 8K, tampon 4 Mbit, 8 files de priorité |
| VLAN | 4 095, IEEE 802.1Q, GVRP |
| Trames jumbo | 9,6 Ko |
| Redondance | O-Ring (moins de 30 ms sur 250 switchs), Open-Ring, O-Chain, MSTP (compatible RSTP/STP), MRP |
| Synchronisation | IEEE 1588v2, serveur NTP |
| IEC 61850 | Serveur MMS, QoS IEC 61850 |
| Protocoles | Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, SMTP, DHCP, IPv6 |
| Cybersécurité | IEC 62443-4-1 et IEC 62443-4-2, HTTPS, SSH, 802.1x, RADIUS, TACACS+, ACL, Device Binding |
| Relais de défaut | 1 A sous 24 VDC sur bornier 3 points |
| Alimentation HV | Double entrée 100 à 240 VAC (85 à 264) / 125 à 300 VDC (88 à 300) |
| Alimentation LV | Double entrée 12 à 48 VDC sur deux borniers 2 points |
| Consommation typique | 17 à 21 W selon la version |
| Protections | Surcharge, inversion de polarité |
| Boîtier | IP30 |
| Dimensions (L x P x H) | 115 x 159 x 154 mm |
| Poids | 1 750 à 1 780 g (LV), 2 186 à 2 216 g (HV) |
| Montage | Rail DIN ou mural |
| Température de fonctionnement | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | IEC 61850-3, IEEE 1613, CE (EN 55035, EN 55032), FCC Part 15B classe A, EN 62368 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Ports
- 16 x RJ45 Gigabit et 4 x fibre SC ou combo SFP
- Connecteur
- RJ45, SC ou SFP, bornier, console RJ45
- Cybersécurité
- IEC 62443-4-2
- Température de fonctionnement
- -40 à 85 °C
- Garantie
- 5 ans
- Uplinks
- 4 fibres FE MM SC, 4 fibres FE SM SC, 4 fibres Gigabit MM SC, 4 fibres Gigabit SM SC, Combo Gigabit
- Alimentation (version)
- Haute tension, Basse tension
Contenu et accessoires compatibles
Accessoires compatibles : modules SFP 100 Mbit/s et 1 Gbit/s ORing pour les versions GC, module de sauvegarde DBU-01, logiciel Open-Vision. Les versions HV se commandent avec le cordon secteur du pays (suffixe _EU pour l'Europe).
Documentation
Fiche technique ORing IGS-P9164WEBTélécharger : Fiche technique ORing IGS-P9164
Questions fréquentes
Comment choisir entre les versions GF, FX et GC ?
Selon la fibre et la distance. GF : 4 fibres Gigabit SC (550 m en multimode, 10 km en monomode). FX : 4 fibres 100 Mbit/s SC (2 km en multimode, 30 km en monomode), pour des équipements existants en 100 Mbit/s. GC : 4 ports combo RJ45 ou SFP pour choisir le module au cas par cas.
Quelle différence entre HV et LV ?
Les versions HV acceptent deux entrées 100 à 240 VAC (85 à 264) ou 125 à 300 VDC (88 à 300), adaptées aux batteries de poste. Les versions LV acceptent deux entrées 12 à 48 VDC. Les versions HV pèsent environ 440 g de plus.
Ce switch convient-il à un réseau IEC 61850 ?
Oui. Il est conforme IEC 61850-3 et IEEE 1613, intègre un serveur MMS et une QoS IEC 61850, et synchronise les horloges en IEEE 1588v2.
Est-il certifié en cybersécurité ?
Oui, ORing indique un développement selon IEC 62443-4-1 et une certification IEC 62443-4-2.
Jusqu'à quelle température fonctionne-t-il ?
De -40 à 85 °C, avec 5 à 95 % d'humidité sans condensation.
Demander un devis pour le IGS-P9164
Précisez la fibre posée, les distances et la tension disponible : nous identifions la référence exacte parmi les dix versions et répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
