Réf. IGS-S1082GPORing IGS-S1082GP - Switch Ethernet industriel lite-managed 10 ports Gigabit
- 8 ports RJ45 10/100/1000 Mbit/s et 2 emplacements SFP 100/1000 Mbit/s
- Fonctions lite-managed : VLAN 802.1Q, QoS 802.1p, agrégation de liens, miroir de port
- Anneau O-Ring en mode esclave, reprise inférieure à 30 ms
- Double alimentation 48 à 54 VDC, 5 W typique
- Boîtier métal IP40, rail DIN, -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 8 x RJ45 10/100/1000Base-T(X), 2 x SFP 100/1000Base-X |
| Boîtier | Métal, IP40, 42 x 110 x 140 mm, 526 g |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel Gigabit 10 ports ORing IGS-S1082GP associe huit ports RJ45 10/100/1000 Mbit/s et deux emplacements SFP pour la fibre optique, dans un boîtier métal IP40 prévu pour le rail DIN. Il s'adresse aux intégrateurs GTB, aux services techniques et aux exploitants qui doivent raccorder automates, passerelles et serveurs de supervision dans une armoire, sans déployer un switch administrable complet.
Sa particularité est son mode lite-managed : une interface web ou des micro-interrupteurs suffisent pour créer des VLAN, prioriser les flux et diagnostiquer les câbles. On sépare ainsi le réseau technique du bâtiment du réseau bureautique tout en gardant une mise en service rapide. Il complète notre gamme de switchs Ethernet industriels.
Points forts du IGS-S1082GP
- 8 ports RJ45 10/100/1000Base-T(X) avec auto MDI/MDI-X et 2 emplacements SFP 100/1000Base-X
- Bande passante de commutation de 20 Gbit/s, latence de 2 µs, trames jumbo jusqu'à 16 Ko
- VLAN 802.1Q (jusqu'à 4 094 VLAN), QoS 802.1p avec 4 files de priorité, 128 groupes IGMP par VLAN
- Agrégation de liens LACP 802.3ad, miroir de port, prévention des boucles, diagnostic de câble
- Anneau O-Ring en mode esclave, reprise inférieure à 30 ms sur 250 équipements
- Ethernet économe en énergie IEEE 802.3az, consommation typique de 5 W
- Double entrée 48 à 54 VDC avec protection contre les surcharges
- Boîtier métal IP40, fonctionnement de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire : switch d'armoire GTB d'étage, avec un VLAN pour les automates CVC et un autre pour les compteurs d'énergie
- Enseignement et collectivités : liaison fibre entre bâtiments d'un campus via les deux ports SFP, distribution en cuivre dans chaque local technique
- Santé : isolation des équipements techniques (traitement d'air, groupes froids) du réseau hospitalier grâce aux VLAN
- Logistique et industrie : coffrets réseau en entrepôt non chauffé ou en zone chaude, sur toute la plage -40 à 75 °C
- Infrastructures : maillon d'un anneau O-Ring reliant plusieurs armoires de supervision
Intégration et compatibilité
L'IGS-S1082GP est transparent pour les protocoles applicatifs : Modbus TCP, BACnet/IP, MQTT ou SNMP des équipements raccordés circulent sans configuration particulière. Les VLAN 802.1Q et la priorité 802.1p permettent de réserver la bande passante aux flux temps réel d'un superviseur et de cloisonner les sous-réseaux.
La configuration se fait par navigateur web ou par micro-interrupteurs en face avant. Le switch récupère son adresse en client DHCP. Les ports 9 et 10 reçoivent des modules SFP 100 Mbit/s ou 1 Gbit/s, à choisir parmi nos convertisseurs fibre et modules SFP. Pour la redondance, il s'insère comme esclave dans un anneau O-Ring piloté par un switch ORing administrable. Retrouvez toute la gamme sur la page de la marque ORing.
Caractéristiques techniques
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDI-X |
|---|---|
| Ports fibre | 2 x SFP 100/1000Base-X |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3az, 802.3ad, 802.1Q |
| Table MAC | 4K adresses |
| Commutation | Store and forward, 20 Gbit/s, latence 2 µs |
| Trames jumbo | 16 Ko |
| VLAN | 4 094 VLAN, VID 1 à 4 094 |
| Fonctions logicielles | QoS 802.1p (4 files), IGMP 128 groupes par VLAN, limitation de débit par port, agrégation de ports, miroir de port, contrôle des tempêtes, diagnostic de câble, client DHCP |
| Redondance | O-Ring en mode esclave, reprise inférieure à 30 ms sur 250 équipements |
| Configuration | Interface web et micro-interrupteurs |
| Alimentation | Double entrée redondante 48 à 54 VDC |
| Consommation typique | 5 W |
| Protection | Surcharge |
| Boîtier | Métal, IP40 |
| Dimensions (L x P x H) | 42 x 110 x 140 mm |
| Poids | 526 g |
| Montage | Rail DIN |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Conformité | CE CEM (EN 55035, EN 55032), FCC Part 15 B, sécurité EN 62368-1 |
| Tenue mécanique | Chocs IEC 60068-2-27, chute libre IEC 60068-2-31, vibrations IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 8 x RJ45 10/100/1000Base-T(X), 2 x SFP 100/1000Base-X
- Boîtier
- Métal, IP40, 42 x 110 x 140 mm, 526 g
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec le switch IGS-S1082GP, le kit de fixation rail DIN et le guide d'installation rapide.
Accessoires conseillés : alimentation rail DIN 48 VDC (séries ORing DR, SDR ou DRP), modules SFP 100 Mbit/s ou SFP 1 Gbit/s. Consultez nos alimentations rail DIN.
Documentation
La fiche technique constructeur de l'IGS-S1082GP (spécifications, encombrement, informations de commande) est disponible sur simple demande auprès de notre équipe technique.
Questions fréquentes
Que signifie lite-managed pour l'IGS-S1082GP ?
C'est un intermédiaire entre un switch non manageable et un switch administrable complet. L'IGS-S1082GP se règle par une interface web ou par micro-interrupteurs (DIP switch) : VLAN 802.1Q, QoS, limitation de débit, agrégation de ports, miroir de port, contrôle des tempêtes. Il ne remplace pas un switch de cœur administré, mais il suffit pour segmenter et fiabiliser un réseau d'armoire.
Peut-on l'alimenter en 24 VDC ?
Non. La fiche technique ORing indique une double entrée 48 à 54 VDC. Une alimentation rail DIN 48 VDC est donc nécessaire. Dans une armoire déjà équipée en 24 VDC, il faut prévoir un bloc dédié ou choisir un autre modèle de la gamme.
Quels modules SFP utiliser sur les ports 9 et 10 ?
Les deux emplacements acceptent des modules 100Base-X et 1000Base-X. ORing propose ses séries SFP100 (100 Mbit/s) et SFP 1G (1 Gbit/s), en multimode ou monomode selon la distance à couvrir.
Le switch peut-il participer à un anneau redondant ?
Oui, il prend en charge l'anneau propriétaire O-Ring en mode esclave (slave), avec une reprise annoncée sous 30 ms sur un anneau de 250 équipements. Le gestionnaire de l'anneau doit être un switch ORing administrable.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGS-S1082GP
Décrivez-nous votre architecture (nombre de ports, distances, type de fibre, alimentation disponible) et nous revenons vers vous sous 24 h ouvrées avec un conseil technique et une proposition chiffrée. Les tarifs sont établis selon les quantités et peuvent inclure modules SFP et alimentations rail DIN.
Produits similaires
Voir toute la catégorie
ATOP EHG7612 - Switch Ethernet industriel niveau 3, 12 à 20 ports, uplinks 10G
- Aucune (filaire)
- Ethernet
- Fibre optique

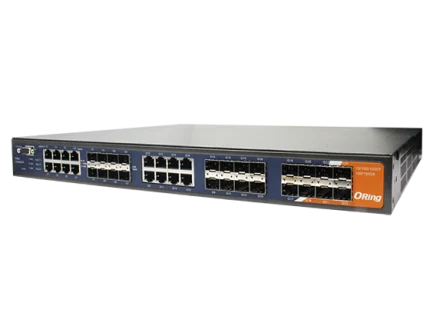

ORing RGS-9168GCP - Switch Ethernet industriel manageable rack 24 ports fibre
