ORing IES-2000 - Switch Ethernet industriel lite-managed 5 ou 6 ports
- 5 ports 10/100 ou 4 ports 10/100 et 2 ports fibre 100Base-FX (SFP ou SC)
- Anneau O-Ring avec reprise inférieure à 30 ms, STP/RSTP, VLAN par port
- Administration web, Telnet et SNMP v1/v2c/v3, alertes e-mail et Syslog
- Double entrée 12 à 48 VDC, relais de défaut, 7 W maximum
- Boîtier IP30 rail DIN ou mural, -40 à +75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Administrable, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Variante | IES-2050A : 5 ports cuivre ; IES-2042PA : 4 ports + 2 SFP ; IES-2042FX-MM-SC : 2 fibres multimode 2 km ; IES-2042FX-SS-SC : 2 fibres monomode 30 km |
| Connecteur | RJ45, cages SFP (IES-2042PA) ou fibre SC (IES-2042FX), bornier d’alimentation |
| Débit | 10/100 Mbit/s, fibre 100Base-FX |
| Redondance | O-Ring inférieur à 30 ms jusqu’à 250 switchs, O-Chain, STP/RSTP |
| Température de fonctionnement | -40 à +75 °C (-40 à +70 °C pour l’IES-2042PA) |
| Dimensions | 26,1 x 94,9 x 144,3 mm ; 54,2 x 107,1 x 145,4 mm (IES-2042FX) |
| Modèle | IES-2050A : 5 ports 10/100, IES-2042PA : 4 ports + 2 SFP 100M, IES-2042FX-MM-SC : 4 ports + 2 fibres multimode 2 km, IES-2042FX-SS-SC : 4 ports + 2 fibres monomode 30 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
La série ORing IES-2000 regroupe des switchs Ethernet industriels lite-managed (administration allégée) de 5 à 6 ports Fast Ethernet, en cuivre ou avec deux ports fibre. Ils apportent à un petit réseau de terrain la redondance en anneau O-Ring, avec un temps de reprise inférieur à 30 ms, la supervision SNMP et le VLAN par port, dans un boîtier IP30 pour rail DIN.
Ils conviennent aux intégrateurs GTB et aux services techniques qui raccordent automates, compteurs, passerelles et contrôleurs dans des armoires réparties sur un site, et qui veulent qu'une coupure de câble n'interrompe pas la supervision. Voir l'ensemble des switchs Ethernet industriels de la marque ORing.
Points forts du IES-2000
- 5 ports 10/100 (IES-2050A) ou 4 ports 10/100 et 2 ports 100Base-FX (IES-2042PA, IES-2042FX)
- Anneau redondant O-Ring : reprise inférieure à 30 ms jusqu'à 250 switchs, O-Chain, STP/RSTP
- Administration web, Telnet, SNMP v1/v2c/v3 avec MIB privée et utilitaire Windows Open-Vision
- Alertes par Syslog, e-mail, trap SNMP et relais de défaut 1 A sous 24 VDC
- VLAN par port, LLDP, client DHCP, activation et désactivation des ports
- Double entrée DC redondante 12 à 48 VDC, consommation de 7 W maximum
- Boîtier IP30 slim de 26,1 mm (IES-2050A, IES-2042PA), rail DIN ou mural
- Fonctionnement de -40 à +75 °C (-40 à +70 °C pour l'IES-2042PA), garantie 5 ans
Applications en bâtiment et sur site technique
- Réseau GTB d'un site tertiaire : boucle O-Ring entre les armoires CVC des différents étages pour sécuriser la remontée BACnet/IP ou Modbus TCP.
- Liaison entre bâtiments d'un campus, d'un hôpital ou d'une zone logistique : ports fibre monomode jusqu'à 30 km sans répéteur.
- Postes de livraison, chaufferies et sous-stations : raccorder compteurs d'énergie et automates dans un environnement de -40 à +75 °C.
- Stations de pompage et sites de collectivités : petit réseau administrable avec alarme SNMP et relais de défaut vers la télégestion.
Intégration et compatibilité
Les IES-2000 respectent IEEE 802.3, 802.3u, 802.3x, 802.1D (STP), 802.1w (RSTP) et 802.1AB (LLDP). Ils transportent tous les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, KNXnet/IP, MQTT ou vidéo. La supervision se fait en SNMP v1/v2c/v3 avec MIB privée, ce qui permet de suivre l'état des ports et de l'anneau depuis un outil de supervision réseau.
La configuration passe par l'interface web, Telnet ou Open-Vision, l'utilitaire Windows d'ORing qui découvre et gère les switchs du réseau. Sur l'IES-2050A et l'IES-2042PA, des micro-interrupteurs activent l'anneau, le mode maître et le choix des ports d'anneau sans ordinateur. Le relais de défaut se câble sur une entrée TOR de contrôleur GTB. L'IES-2042PA reçoit des modules SFP 100 Mbit/s ORing de la série SFP100.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IES-2050A | 5 ports RJ45 10/100, boîtier slim 26,1 mm, réglage de l'anneau par micro-interrupteurs | Armoire de terrain cuivre, petit anneau redondant |
| IES-2042PA | 4 ports RJ45 10/100 et 2 cages SFP 100Base-FX, boîtier slim | Choix libre du type de fibre et de la portée selon le module SFP |
| IES-2042FX-MM-SC | 4 ports RJ45 10/100 et 2 ports fibre multimode SC, 2 km à 1 310 nm | Liaisons fibre courtes dans un bâtiment ou un site |
| IES-2042FX-SS-SC | 4 ports RJ45 10/100 et 2 ports fibre monomode SC, 30 km à 1 310 nm | Liaisons longues entre bâtiments ou sites distants |
Caractéristiques techniques
| Ports | IES-2050A : 5 x RJ45 10/100 ; IES-2042PA : 4 x RJ45 10/100 + 2 x SFP 100Base-FX ; IES-2042FX : 4 x RJ45 10/100 + 2 x 100Base-FX SC |
|---|---|
| Fibre (IES-2042FX) | MM : 50/125 ou 62,5/125 µm, 1 310 nm, 2 km typ., bilan de liaison 7,5 dB ; SS : 9/125 µm, 1 310 nm, 30 km typ., bilan 19 dB |
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1D, 802.1w, 802.1AB |
| Redondance | O-Ring inférieur à 30 ms jusqu'à 250 switchs, O-Chain, STP/RSTP |
| Administration | Web, Telnet, SNMP v1/v2c/v3 avec MIB privée, Open-Vision ; VLAN par port, LLDP, client DHCP |
| Notifications | Syslog, e-mail, trap SNMP, relais de défaut 1 A sous 24 VDC |
| Commutation | Store-and-forward, table MAC 1 000 adresses, mémoire tampon 1 Mbit |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 6 points ; IES-2042FX : bornier 7 points 12 à 48 VDC et jack 12 à 45 VDC |
| Consommation | 6 W max (IES-2050A), 7 W max (IES-2042PA), 7 W (IES-2042FX-MM-SC), 6 W (IES-2042FX-SS-SC) |
| Protections | Surintensité, inversion de polarité (sur bornier pour l'IES-2042FX) |
| Boîtier | IP30, acier (IES-2050A, IES-2042PA) ou aluminium (IES-2042FX) |

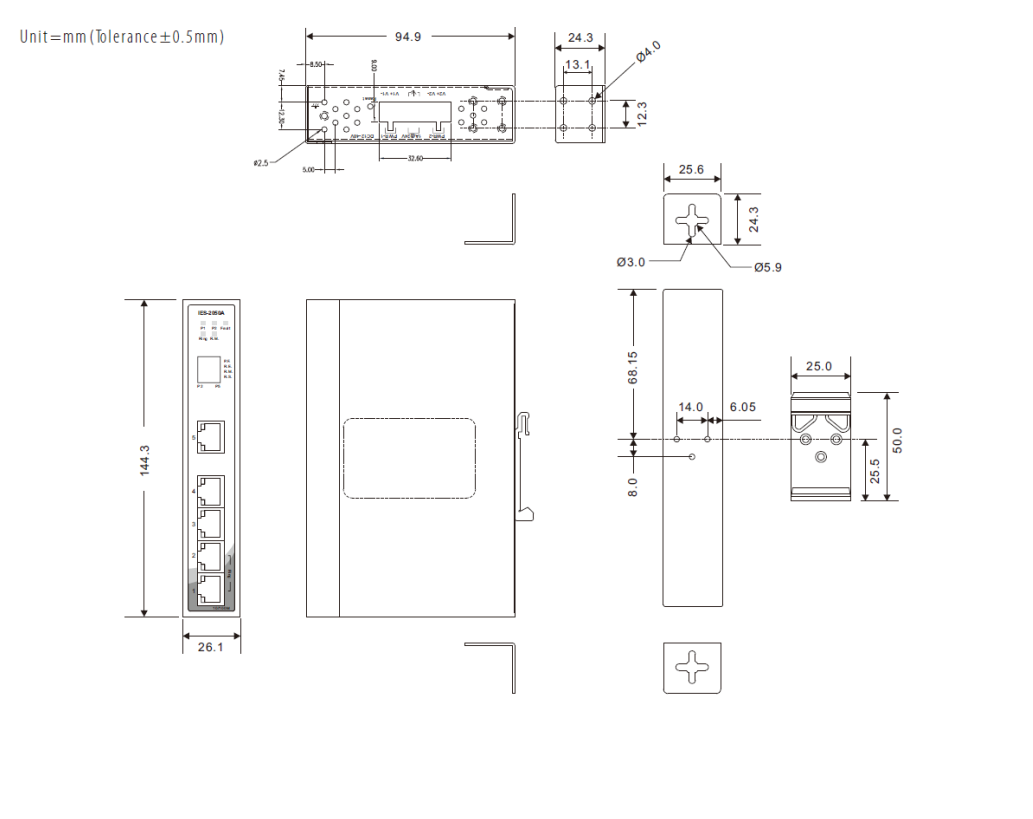

| Dimensions (L x P x H) | 26,1 x 94,9 x 144,3 mm (IES-2050A, IES-2042PA) ; 54,2 x 107,1 x 145,4 mm (IES-2042FX) |
| Poids | 395 g (IES-2050A, IES-2042PA) ; 670 g (IES-2042FX) |
| Température de fonctionnement | -40 à +75 °C ; -40 à +70 °C pour l'IES-2042PA |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité | EN 62368-1, UL 61010-1 et UL 61010-2-201 (IES-2050A, IES-2042FX) ; EN 60950-1 (IES-2042PA) |
| CEM | CE, FCC Part 15 B classe A |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| Montage | Rail DIN ou mural |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports
- Fonctions réseau
- Administrable, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Variante
- IES-2050A : 5 ports cuivre ; IES-2042PA : 4 ports + 2 SFP ; IES-2042FX-MM-SC : 2 fibres multimode 2 km ; IES-2042FX-SS-SC : 2 fibres monomode 30 km
- Connecteur
- RJ45, cages SFP (IES-2042PA) ou fibre SC (IES-2042FX), bornier d'alimentation
- Débit
- 10/100 Mbit/s, fibre 100Base-FX
- Redondance
- O-Ring inférieur à 30 ms jusqu'à 250 switchs, O-Chain, STP/RSTP
- Température de fonctionnement
- -40 à +75 °C (-40 à +70 °C pour l'IES-2042PA)
- Dimensions
- 26,1 x 94,9 x 144,3 mm ; 54,2 x 107,1 x 145,4 mm (IES-2042FX)
- Modèle
- IES-2050A : 5 ports 10/100, IES-2042PA : 4 ports + 2 SFP 100M, IES-2042FX-MM-SC : 4 ports + 2 fibres multimode 2 km, IES-2042FX-SS-SC : 4 ports + 2 fibres monomode 30 km
Contenu et accessoires compatibles
Chaque switch est livré avec un ou deux kits de fixation murale, les outils logiciels ORing et un guide d'installation rapide. Accessoires conseillés : licence Open-Vision M500 pour gérer jusqu'à 500 équipements IP, alimentation rail DIN des séries SDR ou NDR, modules SFP100 pour l'IES-2042PA.
Documentation
Questions fréquentes
Que signifie lite-managed pour la série IES-2000 ?
Ces switchs sont administrables par interface web, Telnet, SNMP v1/v2c/v3 et l'utilitaire Windows Open-Vision, avec les fonctions utiles à un réseau de terrain : anneau redondant O-Ring, STP/RSTP, VLAN par port, LLDP, désactivation de ports et notifications d'événements. Ils n'embarquent pas les fonctions avancées d'un switch entièrement manageable de la gamme ORing.
Quelle portée pour les versions fibre ?
L'IES-2042FX-MM-SC utilise de la fibre multimode 50/125 ou 62,5/125 µm à 1 310 nm pour une portée typique de 2 km. L'IES-2042FX-SS-SC utilise de la fibre monomode 9/125 µm et atteint 30 km typiques. L'IES-2042PA reçoit des modules SFP 100Base-FX, dont la portée dépend du module choisi.
Comment fonctionne l'anneau O-Ring ?
Les switchs sont reliés en boucle par deux ports. En cas de coupure d'un câble ou d'un équipement, le trafic bascule par l'autre sens en moins de 30 ms, pour un anneau allant jusqu'à 250 switchs. L'anneau s'active par l'interface web, Open-Vision ou, sur les IES-2050A et IES-2042PA, directement par micro-interrupteurs.
La série IES-2000 est-elle toujours fabriquée ?
ORing indique sur son site que les IES-2050A, IES-2042PA et IES-2042FX ont été arrêtés et recommande l'IES-3082GP-LA comme alternative. Contactez-nous pour vérifier la disponibilité d'une référence ou étudier le remplacement par un modèle actuel.
Quelle alimentation prévoir ?
Toute la série accepte une double entrée DC redondante de 12 à 48 VDC sur bornier. Les IES-2042FX disposent en plus d'une prise jack 12 à 45 VDC. La consommation reste inférieure ou égale à 7 W, une petite alimentation rail DIN 24 VDC suffit donc.
Demander un devis pour le IES-2000
Indiquez le nombre de ports, le type de fibre et la topologie souhaitée : nous vous répondons sous 24 h ouvrées avec la référence adaptée ou une alternative actuelle de la gamme. Les tarifs sont établis selon les quantités.
